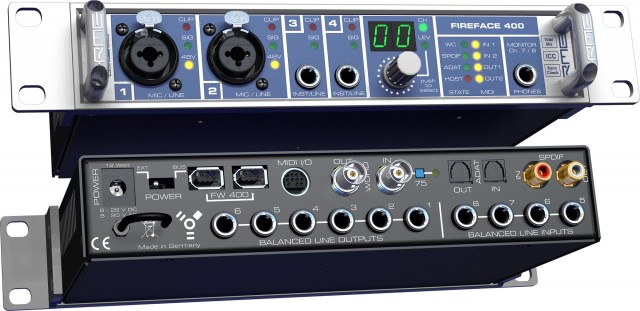

RME FireFace 400

Аудиоинтерфейс RME Fireface 800 произвел переворот на рынке аудиоинтерфейсов, подключаемых по шине FireWire. Революция продолжается: Fireface 400 не просто младший брат интерфейса Fireface 800, это устройство с совершенно новой конструкцией. Это единственный интерфейс в своем классе, у которого есть активная схема подавления джиттера, возможность независимого функционирования, управление всеми функциями с передней панели, очень легко управляемые входы и выходы профессионального качества и непревзойденный матричный маршрутизатор на 648 каналов, работающий на всех частотах дискретизации (до 192 кГц).

Как и во всех устройствах RME, в этом интерфейсе есть огромное количество современных функций и характеристик в сочетании с высокоскоростным интерфейсом FireWire.

Сюда входят следующие функции:

• Два высококачественных (high-end) микрофонных предусилителя с цифровым управлением.
• Два сбалансированных универсальных входа для сигналов линейного и инструментального уровней.
• Схема SteadyClock для максимального подавления джиттера и обновления данных синхронизации.
• Простое управление при независимом (без компьютера) режиме работы благодаря поворотному регулятору и дисплею на лицевой панели.
• Индикатор уровня сигнала с аппаратным вычислением данных.
• Мобильность благодаря подаче питания через шину FireWire.
• Уникальные фирменные схемы измерения и анализа сигнала DIGICheck.
• Общие возможности микшера: 648-канальный микшер с аппаратным разрешением 42 бит.

Как начинающие, так и опытные пользователи считают FireWire-аудиооборудование от компании RME эталонным.

В FireWire-интерфейсах компании RME есть много функциональных возможностей, не предусмотренных в аналогичных интерфейсах других производителей.

FireWire-интерфейсы компании RME:

• Полноценная фиксация частоты дискретизации в реальном времени.
• Полноценное управление частотой дискретизации в реальном времени, даже во время воспроизведения/записи.
• Полноценное управление функцией start/stop. При перезагрузке нет сдвига.
• Поддержка внешней синхронизации с различной скоростью во всех режимах (даже DS / QS).
• Несмотря на отличные характеристики синхронизации (см. выше), интерфейс оснащен схемой SteadyClock, обеспечивающей подавление джиттера даже в многоуровневых системах.
• Уменьшены затраты времени и ресурсов на выполнение протокольных функций благодаря тому, что не посылаются сообщения CIP (формат Common Isochronous Packet) (AVC, mLan).
• Принцип работы, унаследованный от FireWire 800.
• Решение проблем программного обеспечения FireWire 800 для Windows XP SP2.
• Изменение времени цифровой аппаратной задержки во время работы ASIO.
• Изменение времени цифровой аппаратной задержки во время работы GSIF.
• Аппаратная проверка пакетов данных и коррекция перегрузки.
• Полноценный мониторинг в реальном времени, охватывающий все входные и все проигрывающие каналы, равноценный работе микшера с 28 основными каналами, в которые встроены по 28 дополнительных каналов (28 Aux на канал). Большое количество передовых уникальных функций. Кроме того, аппаратное измерение уровня сигнала Peak/RMS.
• Драйверы для Windows и Mac OS X полностью соответствуют всем современным требованиям по характеристикам и функциональности.
• Крайне низкий джиттер входов/выходов MIDI, аналогичный работе устройств, подключаемых к шине PCI (1 мс).

Общий микшер TotalMix на аппаратной платформе DSP предоставляет совершенно независимую маршрутизацию и микширование 18-ти входных и выходных каналов, направляемых на 18 физических выходов. О непревзойденных возможностях мониторинга говорит то, что в интерфейсе есть возможность создать 9 независимых дополнительных стерео-микширований. Копирование и вставка настроек маршрутизации, «сдваивание» фейдеров и объединение их в группы, а также удобное управление в окне Matrix – это лишь некоторые из уникальных функций микшера. Всеми функциями микшера можно управлять по MIDI даже при работе в режиме независимого устройства. Более того, аппаратная часть DSP просчитывает уровни сигнала RMS и Peak для всех 54 каналов, не задействуя основной процессор компьютера.

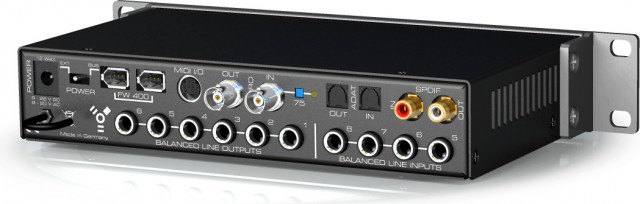

Вход и выход для синхроимпульсов (BNC), а также два входа/выхода MIDI (кабель с отдельной изоляцией каждой жилы, коннектор 5-контактный DIN) завершают перечень возможностей аналого-цифрового тракта, превращая Fireface 400 в полнофункциональную аудиосистему самого высокого качества.

Fireface 400 как портативный полнофункциональный универсальный интерфейс выгодно выделяет аспект подачи питания. Входящий в комплект поставки блок питания может преобразовывать напряжения от 100 до 240 В, поэтому с ним можно работать в любой стране мира. Переключатель на задней панели позволяет включать режим Bus Powered, когда интерфейс получает питание прямо по шине FireWire. Для того, чтоб избежать возможных проблем, как внутренние цепи питания интерфейса, так и защитные схемы порта FireWire имеют особую конструкцию и тщательно тестируются при сборке.

Входы и выходы

Аналоговые входы/выходы: Восемь входов и выходов (сбалансированные, выходы 7/8 несбалансированные) с программным управлением уровней (-10 dBV, +4 dBu, Lo/HiGain), естественно решенным как дискретное управление в аналоговом тракте. Такой подход обеспечивает максимальный динамический диапазон и наивысшую точность.

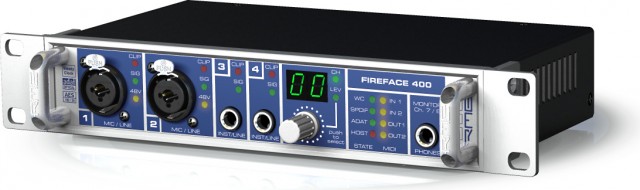

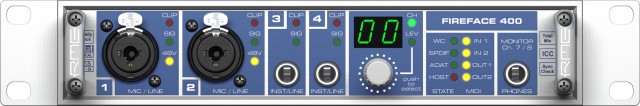

На передней панели Fireface 400 находятся 2 сбалансированных микрофонных входа с цифровым управлением входного каскада, с отдельно включаемым на каждом канале фантомным питанием 48 В и комбо-разъемами фирмы Neutrik для XLR и TRS. Эти входы могут также использоваться как дополнительные линейные входы. Такие возможности, как усиление сигнала до 65 dB, пошаговая регулировка уровня сигнала с шагом в 1 dB в динамическом диапазоне 55 dB, отличный показатель характеристики эквивалентный шум на входе даже при самых низких параметрах настроек усиления и чрезвычайно низкие параметры THD+N (суммарные гармонические искажения + шум), позволяет этим предусилителям превзойти другие подобные устройства, которые стоят в несколько раз больше Fireface 400. Все настройки уровней можно точно воспроизвести, их также можно производить с помощью программного обеспечения.

Входы 3 и 4 – это универсальные сбалансированные входы. Во-первых, они имеют абсолютно аналогичные характеристики с входами 5-8, размещенными на задней панели и могут переключаться для работы с сигналами принятого студийного стандарта (+4 dBu, LoGain). Далее, входное сопротивление можно переключать между линейным (10 кОм) и инструментальным (479 кОм). Также есть дополнительное усиление сигналов аналоговых входов до 18 dB с шагом в 0,5 dB. Короче говоря, нет таких типов сигнала, с которым бы эти входные каналы не справились!

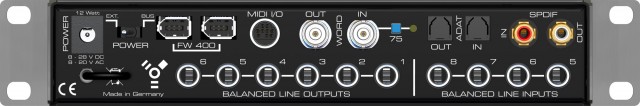

Входы 5-8 на задней панели могут воспринимать сигналы с любыми уровнями. В диалоге «настройки» можно выбрать -10 dBV, +4 dBu и LoGain, что эквивалентно +2 dBV, +13 dBu и +19 dBu для цифрового измерительного диапазона. Эти же характеристики есть и у сбалансированных аналоговых выходов 1-6 на задней панели.

Благодаря выходу с усиленным сигналом для наушников даже низкоомные наушники звучат очень громко. На этот выход поступают каналы воспроизведения 7/8. Для прямого мониторинга ASIO Direct Monitoring можно использовать все выходы.

Цифровые входы/выходы: Оптические входы/выходы ADAT позволяют подключать (и в сигнальный тракт тоже) процессоры эффектов, микшерные консоли или внешние конвертеры. И конечно, эти 8 каналов можно использовать одновременно с аналоговыми каналами. При использовании дополнительных преобразователя ADI-8 DS или предусилителя OctaMic Dу Вас будет 16 аналоговых входов и выходов, а при режиме 96 кГц – 12. Коаксиальные входы/выходы SPDIF, которые полностью совместимы с AES/EBU (как и у всех устройств RME), работают на частотах до 192 кГц. Это означает, что при наивысшей частоте дискретизации доступны 8 аналоговых и два цифровых входа и выхода. Кроме того, есть оптические вход и выход SPDIF.

Характеристики

Благодаря встроенной флэш-памяти все настройки, включая настройки TotalMix, вызываются во время загрузки. Таким образом, интерфейс можно отконфигурировать и использовать как независимое устройство без подключения к компьютеру, т.е. как дополнительный микшер, аналого-цифровой и цифро-аналоговый преобразователь, микшер для наушников, конвертер форматов, инструментальный или микрофонный предусилитель, мониторный микшер и т.д.

В Fireface 400 применена уникальная фирменная схема синхронизации и генерации синхроимпульсов SteadyClock(TM). Благодаря ей это устройство синхронизируется с другим оборудованием студии. Схема SteadyClock обновляет синхронизацию, удаляет джиттер и следит за качеством аналого-цифрового и цифро-аналогового преобразования, а это означает, что качество звука совершенно не зависит от качества внешних генераторов синхроимпульсов. Схема SteadyClock дает возможность интерфейсу самому свободно управлять частотой дискретизации. Диалог Settings (настройки) дает прямой доступ к выбору наиболее распространенных в видео и аудио частот дискретизации. Кроме того, есть два фейдера, с помощью которых можно свободно изменять частоту дискретизации в реальном времени в пределах +/- 4% и +/- 0.4%.

Естественно, у интерфейса Fireface 400 есть второй порт FireWire, который позволяет коммутировать к нему другие такие же устройства. К одному интерфейсу через порт FireWire можно подключить до трех устройств и работать с ними всеми параллельно. Всемирно известный интерфейс Fireface 800 имеет такой же драйвер с возможностью специализированных настроек микшера.

Аксессуары

19-дюймовое крепление для рэка.
