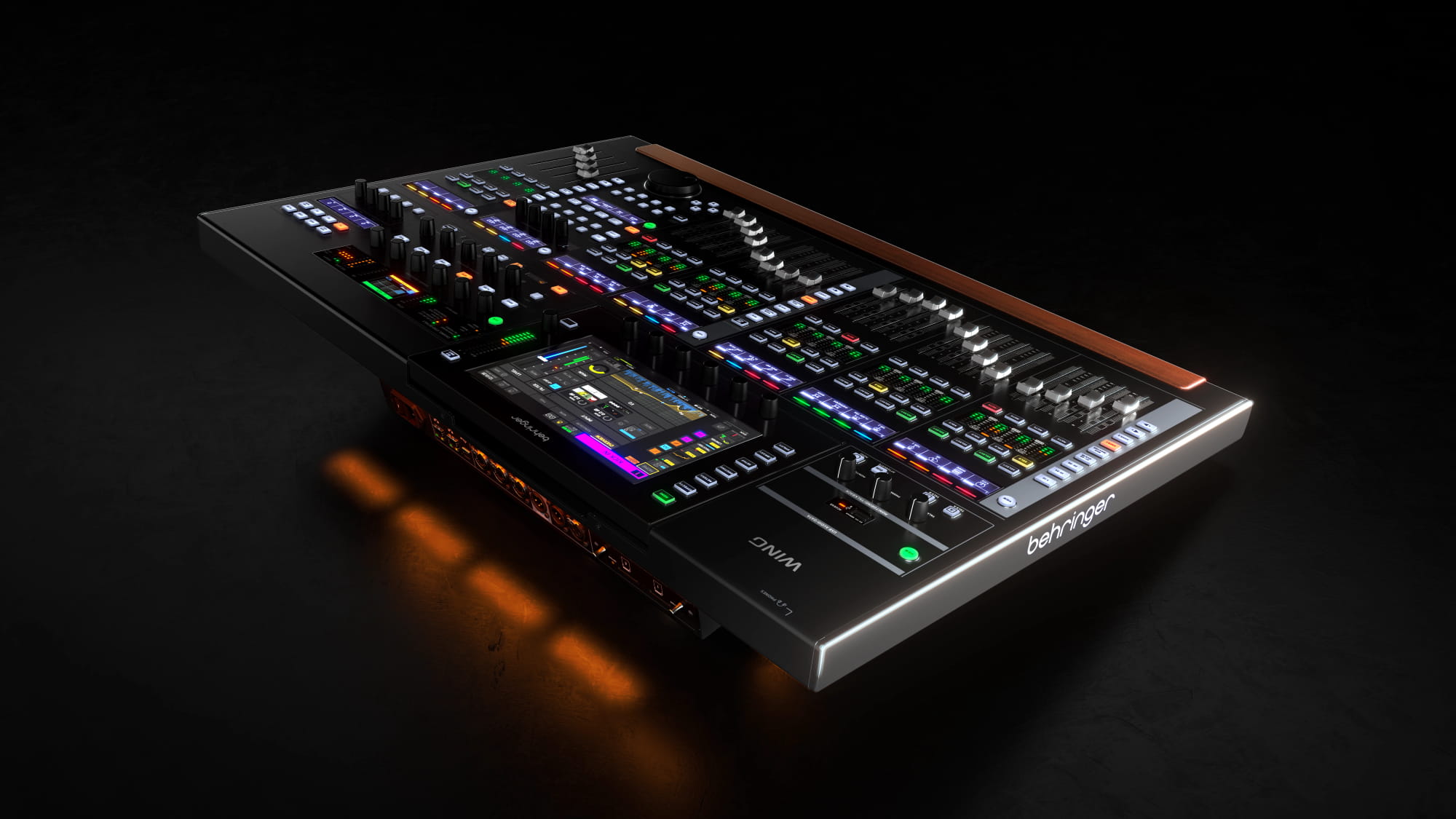

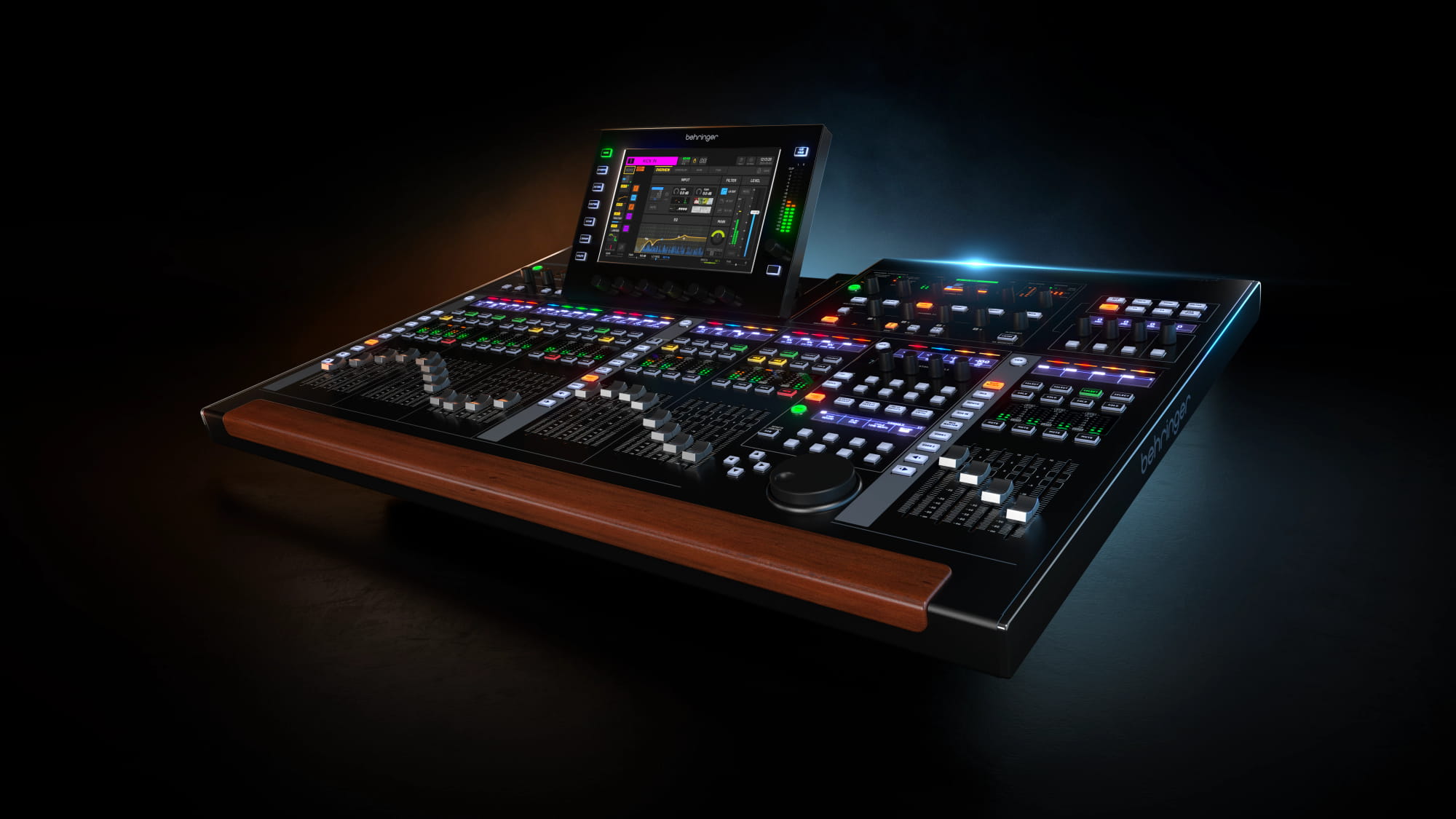

Behringer WING BK

48-канальна, 28-шинна повністю стереофонічна цифрова мікшерна консоль з 8 передпідсилювачами Midas PRO, сенсорним екраном і 24 фейдерами.

Гурт, зала і ведучий — у кожного свій мікс.

Шоу виходить в ефір за п'ять хвилин, і на вас чекають три аудиторії. Гурту потрібні його монітори, залі — свій мікс. Ведучий має чути все, крім власного голосу. WING — це 48-канальна цифрова консоль із 24 фейдерами, і працювати за нею можуть два звукорежисери. Секція з чотирьох фейдерів праворуч працює незалежно від решти.

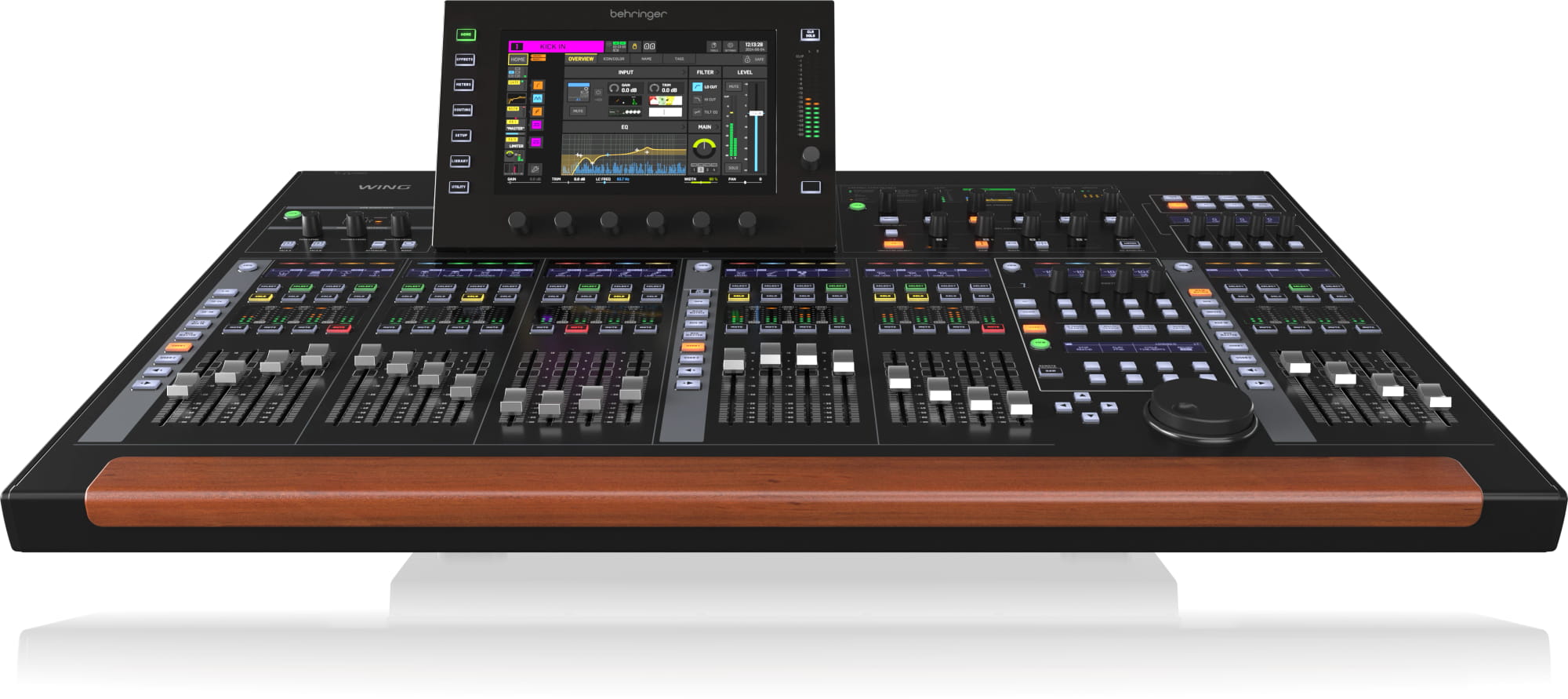

Три секції фейдерів, у кожної своя роль

12 фейдерів ліворуч зазвичай керують вхідними каналами. Вісім у центрі керують шинами та DCA. Чотири праворуч беруть на себе основні шини, матриці або вибрані входи. Кожен банк можна налаштувати так, як зручно вам.

Два звукорежисери працюють, не чекаючи один одного

Над правим банком чотири ручки та чотири кнопки регулюють ці канали без їх вибору. Поки ви ведете гурт, колега стежить за панельною дискусією. Ніхто з вас не чекає на іншого.

Мікс для кожного слухача

Кожен із 48 каналів приймає моно- або стереоджерело. Вісім матричних шин формують мікси для зон. Інвертуйте фазу двох прямих входів матриці — і ведучий чує все, крім власного голосу. Коли учасники дискусії говорять одночасно, automix утримує до 16 мікрофонів на рівному рівні. Шоу виходить в ефір, і гурт, зала та ведучий чують кожен свій мікс.

Особливості:

• 48 стереоканалів: 40 стереофонічних вхідних каналів і 8 стереофонічних aux-каналів
• 28 стереошин: 16 aux-шин, 8 матриць і 4 основні шини, усі стерео
• Передпідсилювачі Midas PRO: мікрофонні передпідсилювачі Midas PRO і балансні виходи XLR
• 24 моторизовані фейдери: 100-мм фейдери в секціях по 12, 8 і 4
• 10,1-дюймовий сенсорний екран: ємнісний сенсорний дисплей із плавним регулюванням нахилу
• 16 слотів ефектів: шістнадцять слотів ефектів у двох групах по вісім
• Порти AES50: мережеве підключення Klark Teknik SuperMAC на швидкості 100 Мбіт/с
• Аудіо та MIDI введення-виведення: 48 x 48 каналів 24-бітного аудіо та MIDI
• StageConnect: 32-канальний інтерфейс із подачею живлення на сумісні пристрої
• Аудіо через IP: внутрішній роз'єм для модуля AoIP з підтримкою до 64 x 64 каналів при 48 кГц
• Два порти Ethernet: порти 1 Гбіт/с із внутрішньою комутацією для мережевого підключення
• Користувацькі елементи керування: повністю призначувані поворотні регулятори та кнопки з підсвічуванням
• Sends on Faders: регулювання рівнів посилів каналів фейдерами

Технічні характеристики:

• Мікрофонні передпідсилювачі Midas PRO series (XLR): 8
• Конструкція мікрофонного передпідсилювача: Midas PRO series
• КНС+Ш мікрофонного входу (підсилення 0 дБ, вихід 0 дБu): 70 дБ
• Динамічний діапазон, аналоговий вхід - аналоговий вихід (типовий), XLR / aux: 111 дБ / 108 дБ
• Динамічний діапазон АЦП, передпідсилювач і перетворювач (тип.), XLR / aux: 112 дБ / 110 дБ
• Придушення перехресних завад на 1 кГц, сусідні канали: 100 дБ
• Вхідний опір, роз'єми TRS (небал. / бал.): 20 кОм / 40 кОм
• Максимальний вхідний рівень без кліпінгу, роз'єми TRS: +16 дБu
• Балансні виходи XLR: 8
• Вихід на навушники (1/4" TRS, стерео): 2
• Динамічний діапазон ЦАП, перетворювач і вихід (тип.), XLR / aux: 118 дБ / 112 дБ
• Вихідний рівень, роз'єми XLR (номінальний / максимальний): +4 дБu / +21 дБu
• Вихідний опір, роз'єми XLR (небал. / бал.): 75 Ом / 75 Ом
• Вихідний рівень aux, TRS (номінальний / максимальний): +4 дБu / +16 дБu
• Вихідний опір aux, TRS (небал. / бал.): 150 Ом / 300 Ом
• Опір виходу на навушники / максимальний вихідний рівень: 500 мВт на 75 Ом / +18 дБu
• Рівень залишкового шуму, роз'єми XLR out 1-16, одиничне підсилення: -97 дБu
• Рівень залишкового шуму, роз'єми aux і monitor TRS out: -95 дБu
• Вхідні канали обробки: 40 стереофонічних вхідних каналів, 8 стереофонічних aux-каналів
• Вихідні канали обробки: 16 стереофонічних aux-шин, 8 стереоматриць, 4 основні стереовиходи
• Внутрішні процесори ефектів (усі повноцінні стерео): 8 преміальних слотів ефектів, 8 стандартних слотів ефектів
• Матриця маршрутизації point-to-point: 500 x 502 сигнали
• Обробка сигналу: 40 біт із плаваючою комою, 48 кГц
• АЦП (8-канальні, 48 кГц, 24 біт): динамічний діапазон 114 дБ
• ЦАП (стерео, 48 кГц, 24 біт): динамічний діапазон 120 дБ
• Затримка введення-виведення (вхід консолі - вихід): 1,0 мс
• Мережева затримка (вхід стейдж-боксу > консоль > вихід стейдж-боксу): 1,2 мс

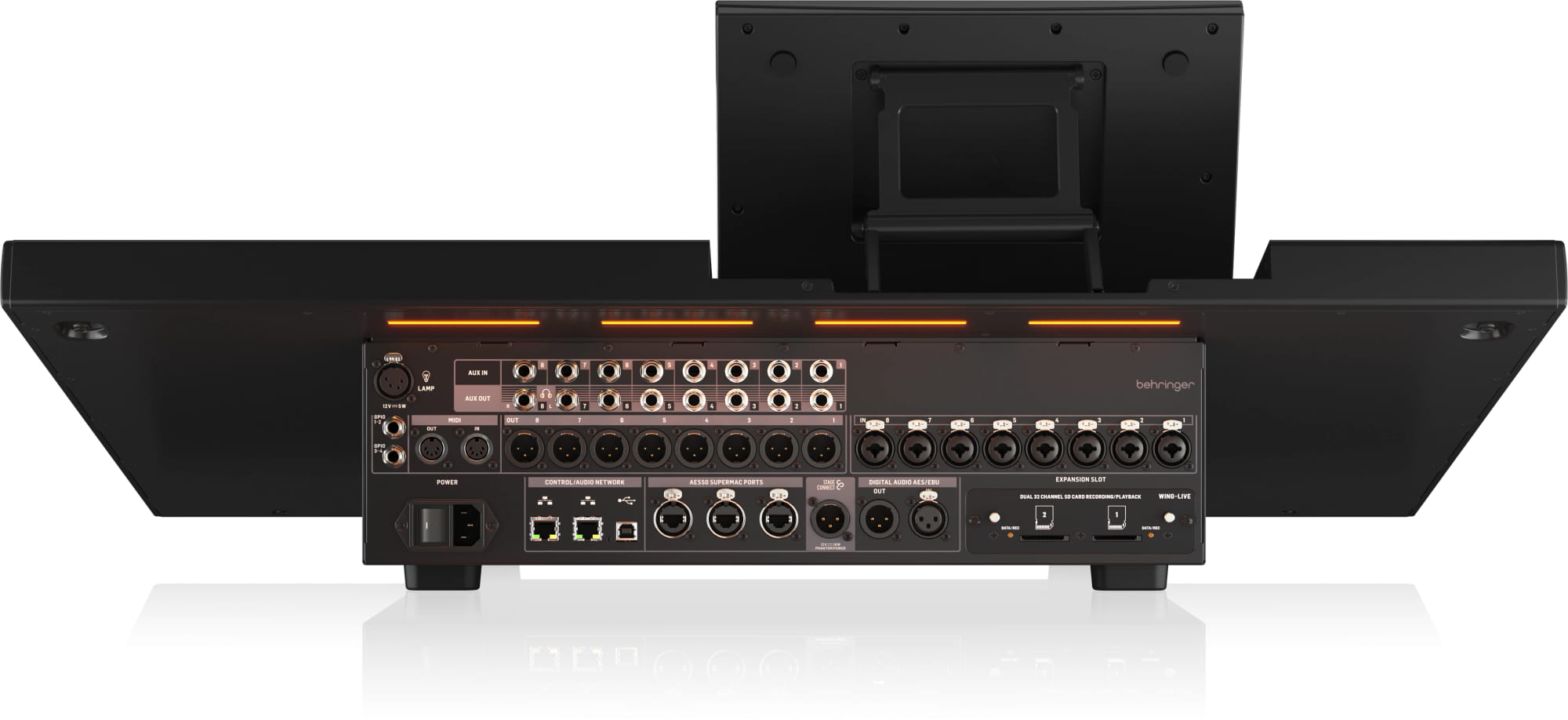

• Aux-входи/виходи (1/4" TRS балансні, моно): 8 входів / 6 виходів + 2 моніторні виходи або виходи на навушники
• Цифровий вхід/вихід AES/EBU (XLR): 1/1
• Порти AES50 (Klark Teknik SuperMAC, 100 Мбіт/с): 3
• Інтерфейс карт розширення: 64 x 64 канали аудіовходу / виходу
• StageConnect HOST (Master) I/O: 1
• MIDI-входи/виходи: 1/1
• GPIO на TRS, конфігуровані: 2x2
• USB 2.0 type B device (48 x 48 каналів 24-бітного аудіо та MIDI I/O): 1
• USB 2.0 type A host (аудіо та дані, 5 В DC, 1 А): 1
• Порти Ethernet LAN, RJ45, 1 Гбіт/с: 2, із внутрішньою комутацією
• Основний екран: 10,1" TFT LCD, 1280 x 800 пікс., ємнісний сенсорний
• Нахил основного екрана, плавне регулювання: від 15° до 60°
• 4-канальний груповий РК-екран з RGB-смугою для кожного каналу: 320 x 48, монохромний
• Екран редагування каналу: 2,4" TFT LCD, 320 x 240 пікс.
• Основний стереоіндикатор: 18 сегментів (від -60 дБ до кліпінгу)
• 100-мм моторизовані фейдери: 12 + 8 + 4
• Сенсорні поворотні регулятори: 3 + 7 + 11 + 4 + 4
• Користувацькі елементи: повністю призначувані поворотні регулятори: 4
• Користувацькі елементи: повністю призначувані кнопки з підсвічуванням: 8+8
• Користувацькі елементи: змінні поворотні регулятори / кнопки: 4/4
• Мережевий роз'єм IEC з вимикачем живлення: 1
• Фантомне живлення (перемикається для кожного входу): +48 В
• Імпульсний блок живлення: автоматичний вибір діапазону 100 - 240 В AC (50/60 Гц)
• Споживана потужність: 130 Вт
• Стандартний діапазон робочих температур: від 5°C до 45°C (від 41°F до 113°F)
