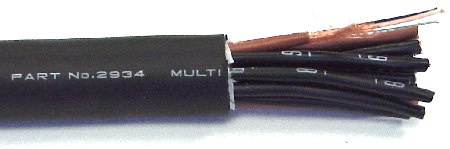

Mogami W2930

Багатожильні кабелі Mogami розроблені для досягнення максимально високого рівня аудіопродуктивності та мають чудові електричні й механічні характеристики, залишаючись при цьому компактними, надгнучкими та зручними у використанні.

• Окремо скручені екрановані пари, 2 канали
• Ізоляція XLPE (зшитий поліетилен) забезпечує відмінні електричні характеристики та не плавиться і не усаджується під час паяння.
• Міцна та гнучка конструкція, зручна в роботі навіть за температури до -20°C (-4°F).
• Кожен канал має дренажний провід і спіральний екран із голої міді. Дренажний провід спрощує підключення і може бути обтиснутий тим самим контактом, що й внутрішня пара провідників.

ХАРАКТЕРИСТИКИ ЖИЛ КАБЕЛЮ

• Провідник: 30/0.08A (0.15 мм²) #26AWG (30×#40AWG)
• Ізоляція: 1.0Ø XLPE (зшитий поліетилен) (0.039")
• Дренажний провід: 7/0.18TA (0.18 мм²) #25AWG (7×#33AWG)
• Екран: 58/0.10A (приблизно) спіральний екран (served)
• Оболонка (покриття): 2.8Ø гнучкий ПВХ (0.110")

ЕЛЕКТРИЧНІ ТА МЕХАНІЧНІ ХАРАКТЕРИСТИКИ

Опір постійному струму при 20°C

• Внутрішній провідник пари: 0.13 Ω/м (0.040 Ω/фут)
• Екран 0.031 Ω/м (0.0095 Ω/фут)

Ємність при 1 кГц, 20°C (часткове значення, див. рис. 1)

• K0 130 пФ/м (40 пФ/фут)
• K1 12 пФ/м (3.7 пФ/фут)

• Індуктивність: 0.6 мкГн/м (0.18 мкГн/фут)
• Електростатичний шум (наводки)*: до 2.5 мВ
• Електромагнітний шум при 10 кГц* (індуктивність тороїдального осердя: 595 мкГн) до 0.1 мВ
• Мікрофонний ефект*: метод: наступання на кабель до 50 мВ при навантаженні 50 кОм
• Пробивна напруга: витримує 500 В постійного струму протягом 15 сек.
• Опір ізоляції при 125 В DC, 20°C: не менше 100000 МОм × м
• Міцність на розрив однієї пари (26°C, 65% RH): 274 Н
• Міграція: Не взаємодіє з ABS-пластиком
• Робоча температура: -20°C‾ +70°C (-4°F‾ +158°F)
• Стандарт: UL13 CL2X 60°C / UL 20002 AWM 30V 60°C VW-1
