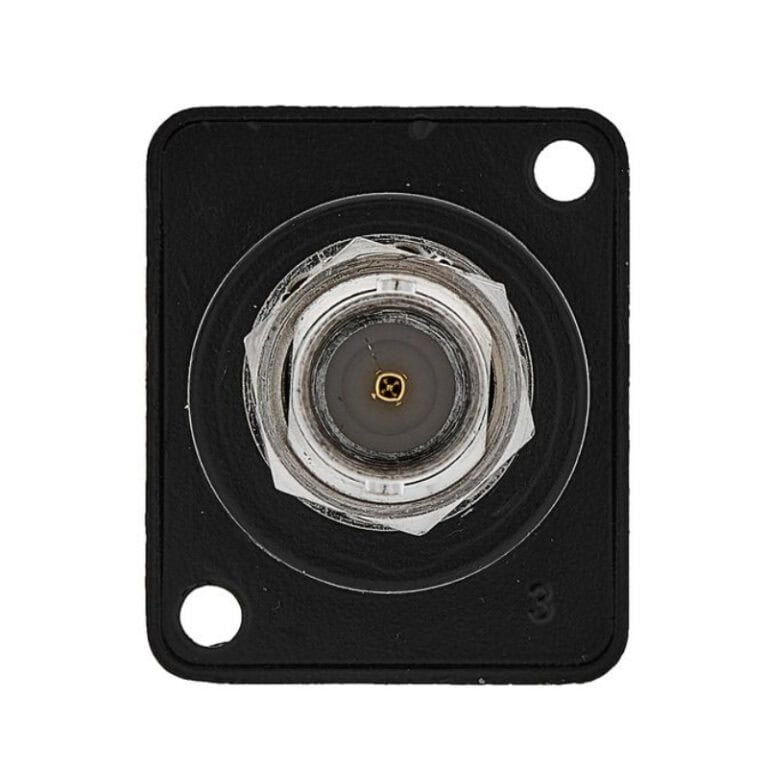

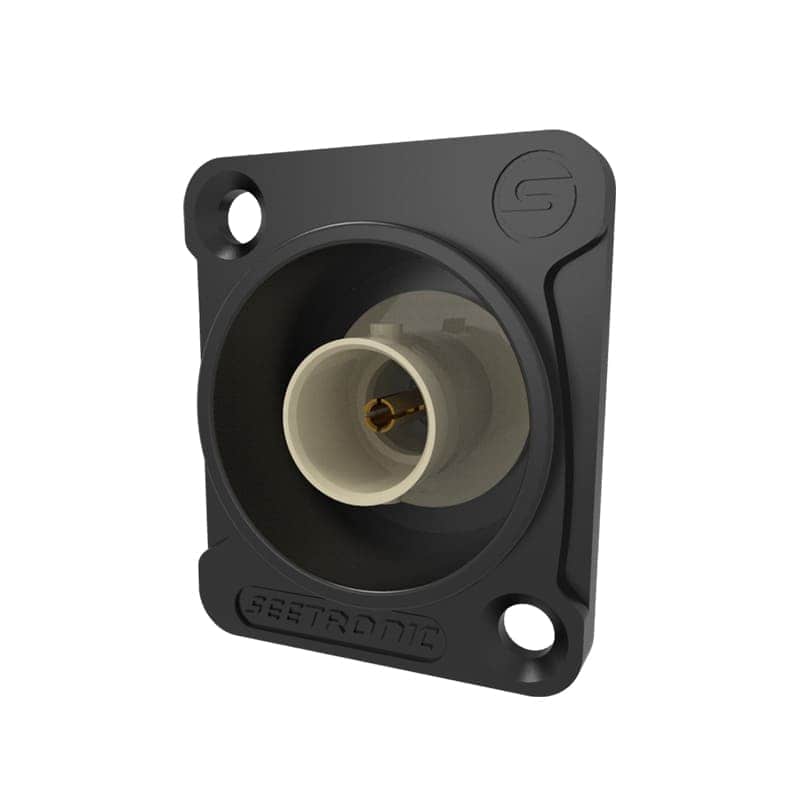

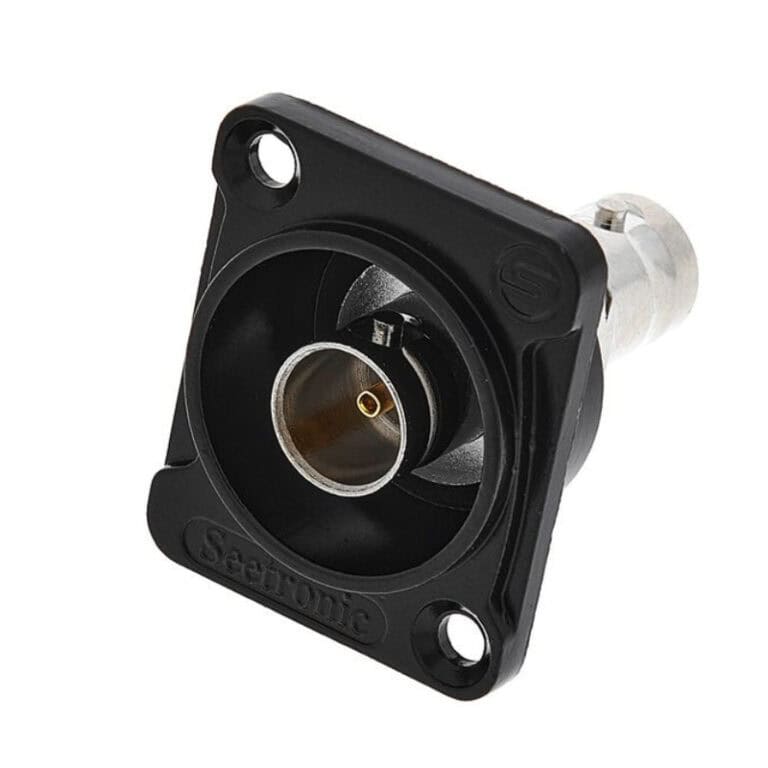

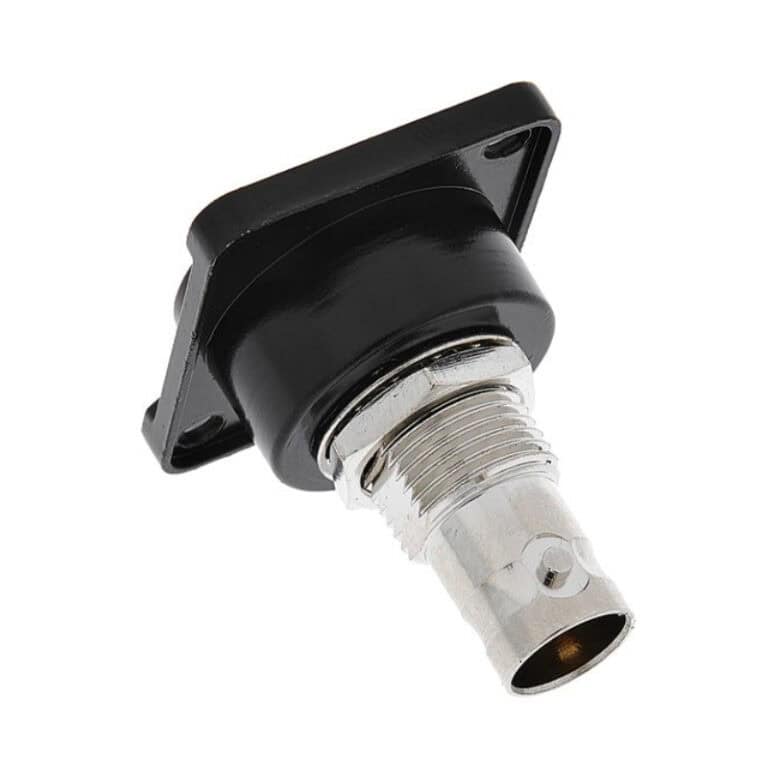

Seetronic SBB75DFGX-B

Seetronic SBB75DFGX-B — високоякісна розетка BNC для надійної передачі відеосигналу UHD. Конструкція з істинним характеристичним імпедансом 75 Ом відповідає суворим вимогам Ultra High Definition (UHD), забезпечуючи низькі втрати на відбиття навіть на високих частотах. Розетка повністю сумісна зі стандартними роз'ємами BNC і виконана в незаземленому виконанні; також доступна заземлена версія (модель SBB75DFGX).

Особливості продукту

• Забезпечує низькі втрати на відбиття на високих частотах для передачі відеосигналу UHD
• Конструкція з істинним характеристичним імпедансом 75 Ом відповідає жорстким вимогам UHD
• Стандартний корпус типорозміру D, монтується врівень і захищений від пошкоджень
• Повністю сумісний зі звичайними роз'ємами BNC
• Незаземлена розетка BNC UHD; заземлена версія — модель SBB75DFGX

Ключові особливості

• Низькі втрати на відбиття: оптимізована для високочастотних відеосигналів UHD.
• Істинний імпеданс 75 Ом: відповідає суворим стандартам передачі UHD.
• Надійна конструкція: стандартний корпус типорозміру D з монтажем врівень для захисту від пошкоджень.
• Сумісність: повністю працює з наявними роз'ємами BNC.
• Незаземлена розетка: ідеальна для конкретних застосувань; доступна альтернативна заземлена модель.

Характеристики

• Тип виробу: розетка BNC
• Тип з'єднання: BNC
• Стать роз'єму: гніздо (Female)

Електричні параметри

• Перехідний опір контактів: ≤ 3 мОм (центральний), ≤ 2 мОм (зовнішній)
• Електрична міцність: 1,5 кВ постійного струму
• Імпеданс: 75 Ом
• Опір ізоляції: > 5 ГОм
• Номінальна напруга: < 50 В
• Тип сигналу: UHD, SDI, Video, AES/EBU, Composite, YUV, RGB, RGBH, RGBHV

Механічні параметри

• Зусилля зчленування: ≤ 25 Н
• Зусилля розчленування: ≤ 25 Н
• Ресурс: > 1000 циклів зчленування/розчленування
• Форм-фактор корпусу: типорозмір D

Параметри матеріалів та умови експлуатації

• Матеріал корпусу: цинковий сплав з чорним покриттям
• Матеріал контактів: мідний сплав із золотим покриттям
• Діапазон робочих температур: -30 °C … +85 °C

Упаковка

• Тип упаковки: блістерна упаковка
• Кількість: 20 шт. у блістері, 100 шт. у внутрішній коробці, 5 внутрішніх коробок у мастер-картоні (разом 500 шт. у мастер-картоні)

SBB75DFGX-B — оптимальний вибір для професійних застосувань, що вимагають надійних високопродуктивних роз'ємів BNC для передачі відеосигналу UHD та інших типів сигналів.
