Seetronic SAC3FCA

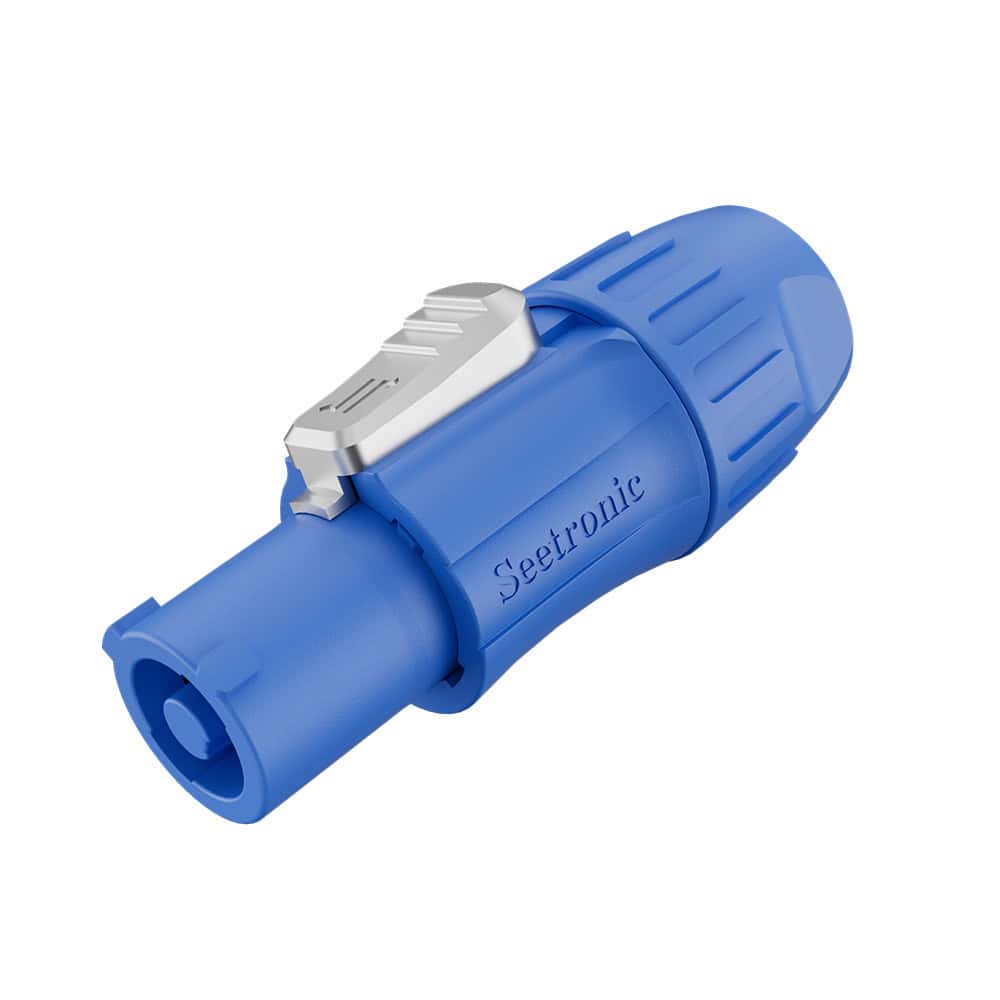

Seetronic SAC3FCA — високоякісний блокувальний трижильний кабельний роз'єм "power-in" для підведення живлення, що забезпечує надійне з'єднання при використанні в приміщеннях. Ідеально підходить для застосувань, що потребують захищених підключень із контактами фази, нуля та попередньо встановленого захисного заземлення.

• Блокувальний трижильний кабельний роз'єм "power-in" для підведення живлення з контактами фази, нуля та попередньо встановленого захисного заземлення
• Не захищений від вологи, призначений для використання в приміщеннях
• Сумісний із вилкою SAC3MCA або розеткою SAC3MPA/SAC3MPA-M
• Швидка та зручна система фіксації з надійною защіпкою, яка не від'єднується мимовільно
• Висока струмова навантажуваність: номінальні параметри 20А/250В AC
• Сертифікат UL № E359036
• Сертифікат TUV RH (IEC60320-1) № R 50660463 0001

Ключові особливості

• Сумісність: повністю сумісний з обладнанням LUMINEX і BARNFIND.
• Блокувальний трижильний кабельний роз'єм для підведення живлення: забезпечує надійне та стабільне з'єднання з контактами фази, нуля та заземлення.
• Використання в приміщеннях: роз'єм не захищений від вологи та призначений виключно для застосування всередині приміщень.
• Сумісність: підходить для вилки SAC3MCA або розетки SAC3MPA/SAC3MPA-M, забезпечуючи широкі можливості застосування.
• Ефективна система фіксації: швидкий та зручний механізм блокування з надійною защіпкою, що запобігає випадковому від'єднанню.
• Висока струмова навантажуваність: розрахований на струм до 20А при напрузі 250В AC.
• Підтверджена безпека: має сертифікат UL № E359036 та сертифікат TUV RH (TUV RH № R 50660463 0001).

Електричні параметри

• Кількість контактів: 2 + PE
• Номінальний струм: 20А
• Номінальна напруга: 250В AC
• Перехідний опір контактів: ≤ 5 мОм
• Електрична міцність ізоляції: 4000В DC
• Опір ізоляції: > 1000МОм

Механічні параметри

• Ресурс: більше 1000 циклів зчленування, що гарантує тривалий термін служби.
• Переріз кабелю: сумісний із кабелями перерізом 2,5 мм².

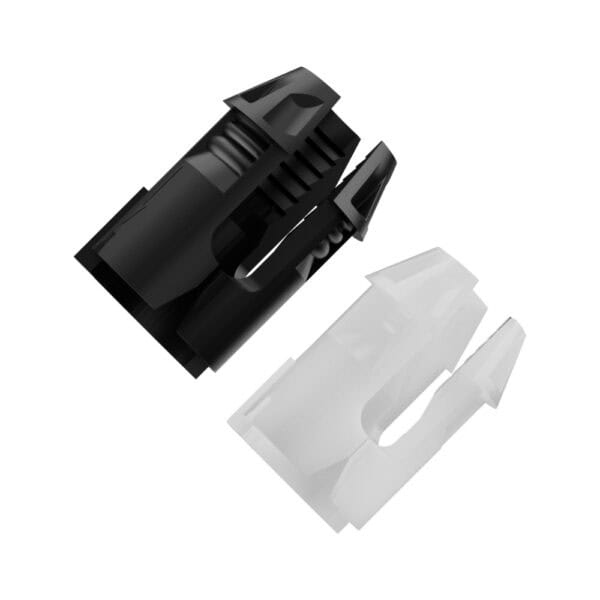

• Зовнішній діаметр кабелю: білий кабельний ввід: φ 8–11 мм, чорний кабельний ввід: φ 11–12 мм.
• Клеми: оснащений клемами гвинтового типу для надійного підключення.

Матеріали та параметри навколишнього середовища

• Матеріал корпусу: PA (поліамід).
• Матеріал контактів: сплав Cu (мідь) з покриттям Ag (срібло) для оптимальної провідності.
• Клас вогнестійкості: відповідає UL94-V0, забезпечуючи високий рівень пожежної безпеки.
• Робочий діапазон температур: від -30°C до +80°C.
• Відповідність стандартам: UL1977, IEC61984, IEC 60320-1, GB/T 34989.
• Сертифікати: UL, TUV RH та CQC (UL: E359036, TUV RH № R 50660463 0001, CQC: CQC23003410678).

Упаковка та комплектація

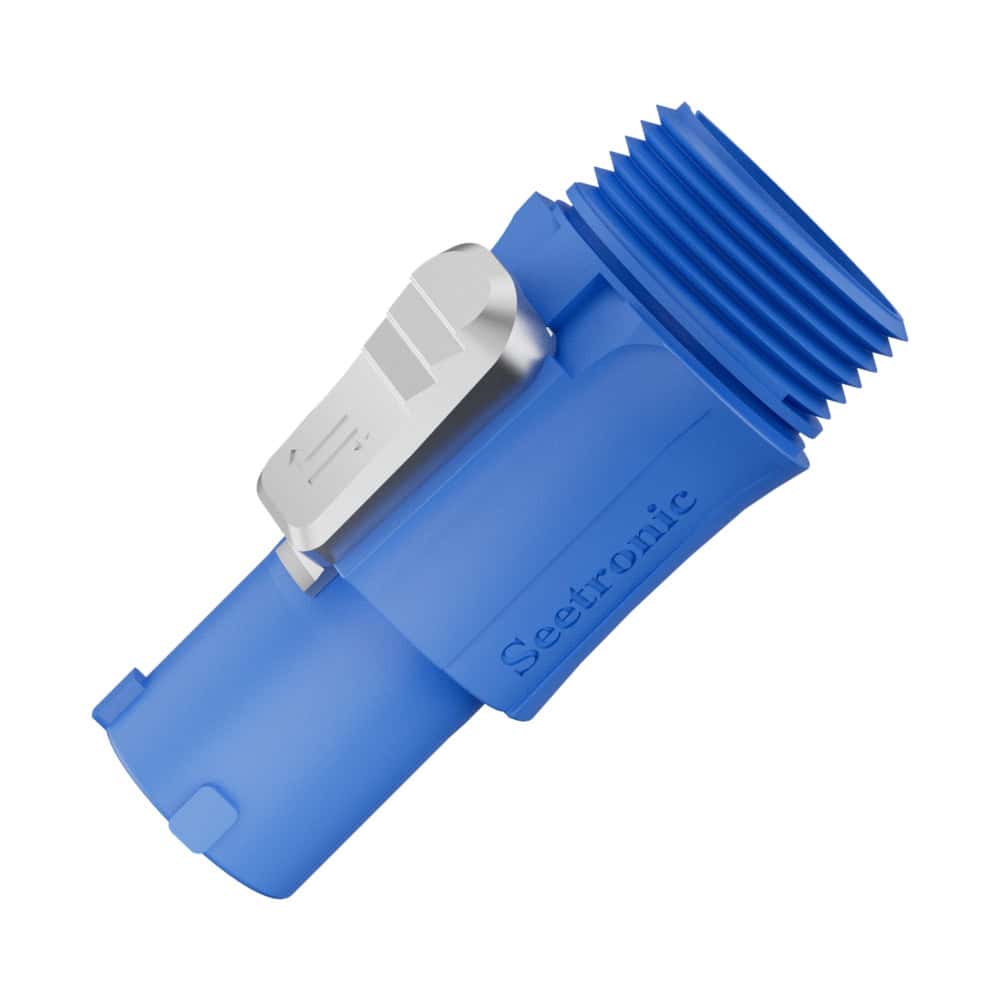

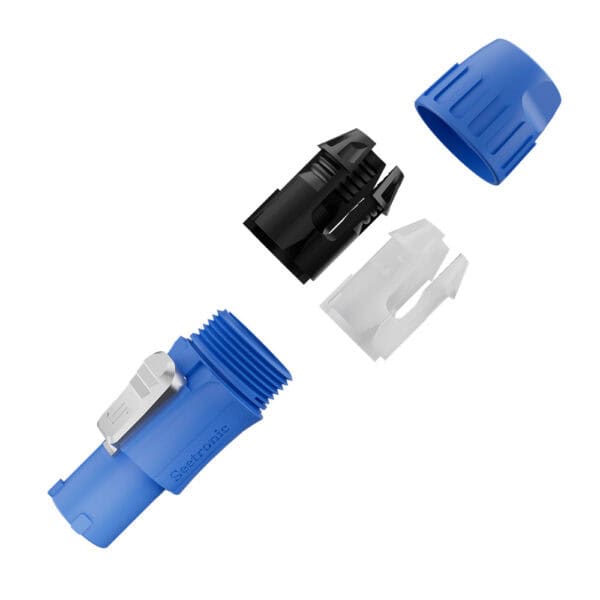

• Спосіб пакування: кожен виріб постачається в індивідуальному пакуванні, що включає внутрішнє ядро, корпус, кабельні вводи (чорний і білий) та втулку.
• Кількість в упаковці: 250 шт. у транспортній коробці (50 шт. у внутрішньому гофроящику, 5 внутрішніх гофроящиків у транспортній коробці).
• Аксесуари: додаткові аксесуари не потрібні (опціонально доступні задня кріпильна пластина, гвинти та гайки).

Інструкція зі складання

1. Підготовка кабелю: протягніть кабель через втулку та кабельний ввід.
2. Розробка кабелю: виконайте розробку відповідно до зазначених розмірів.
3. Встановлення та фіксація провідників: вставте провідники кабелю в клеми внутрішнього ядра та затягніть із моментом 0,5 Нм.
4. Складання компонентів: сумістіть виступаючі ребра кабельного вводу та внутрішнього ядра з пазами всередині корпусу, потім вдавіть внутрішнє ядро в корпус.
5. Завершення складання: затягніть втулку за годинниковою стрілкою з моментом 2,0 Нм.
Силова вилка SAC3 FCA ретельно розроблена та виготовлена відповідно до найвищих стандартів надійності та безпеки, що робить її оптимальним вибором для організації силових підключень.
