Seetronic SAC3FCB

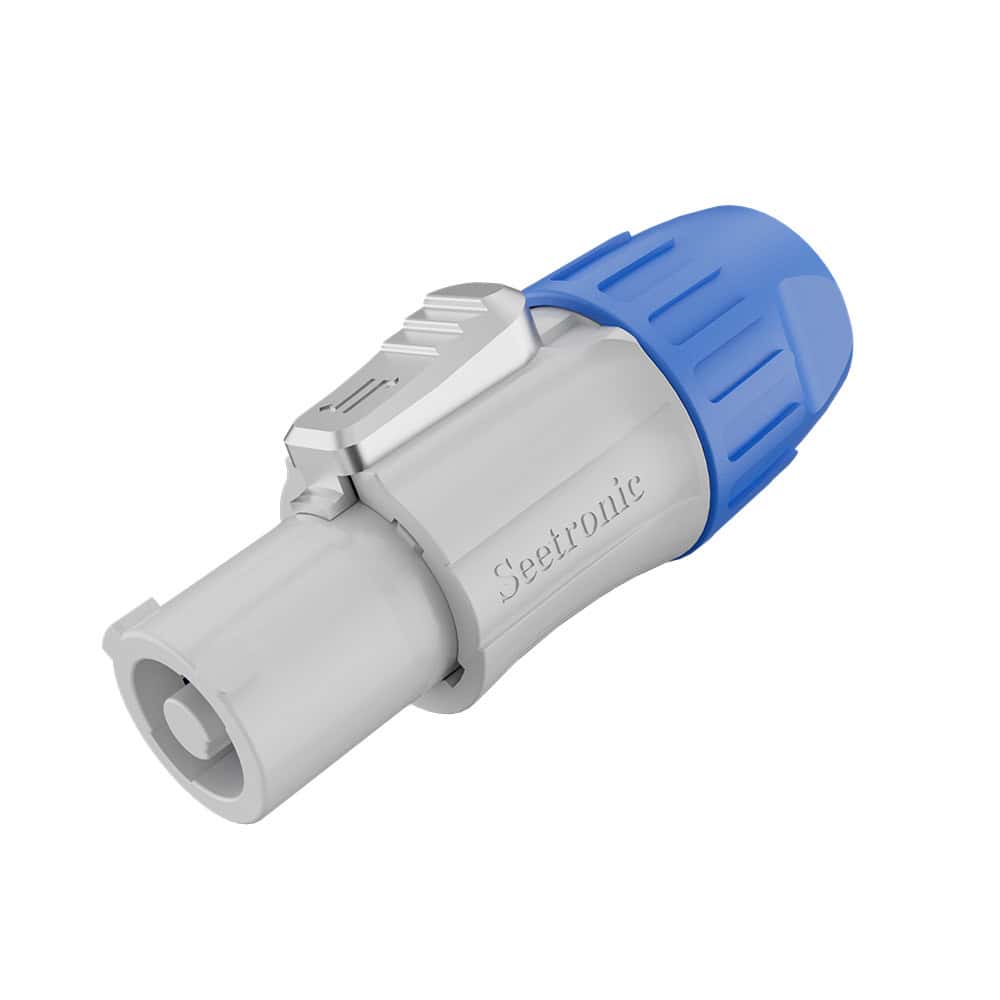

Seetronic SAC3FCB — блокований трьохжильний кабельний роз’єм живлення типу power-out (розетка), призначений для використання всередині приміщень. Завдяки надійній системі підключення цей роз’єм забезпечує безпечну та стабільну передачу електроенергії в найрізноманітніших сферах застосування.

• Блокований трьохжильний кабельний роз’єм живлення типу power-out (розетка) з контактами для фази, нейтралі та попередньо адаптованого захисного заземлення
• Незахищений від води, призначений для використання всередині приміщень
• Сумісний зі штекером SAC3MCB або гніздом SAC3MPB/SAC3MPB-M
• Швидка та зручна система фіксації з надійною клямкою, яка не випадає
• Високе струмове навантаження: 20 А/250 В змінного струму
• Сертифікат UL № E359036
• Сертифікат TUV RH (IEC60320-1) № R 50660463 0001

Ключові особливості

• Сумісність: повністю сумісний з обладнанням LUMINEX і BARNFIND.
• Блоковане підключення: оснащений швидким та ефективним механізмом фіксації з надійною клямкою, що унеможливлює випадкове від’єднання.
• Високе струмове навантаження: номінальний струм 20 А за напруги 250 В змінного струму — підходить для високоточних застосувань.
• Сертифікація: має низку важливих сертифікатів, зокрема UL (E359036), TUV RH (TUV RH NO.R 50660463 0001), TUV і CQC, що підтверджують відповідність міжнародним стандартам безпеки та якості.
• Сумісність: розроблений для використання зі штекером SAC3MCB або гніздом SAC3MPB/SAC3MPB-M, що забезпечує гнучкість застосування.
• Незахищений від води: призначений для використання всередині приміщень, забезпечуючи надійну роботу в контрольованих умовах.

Електричні характеристики

• Кількість контактів: 2 + PE (захисне заземлення)
• Контактний опір: ≤ 5 мОм
• Електрична міцність: 4000 В постійного струму
• Опір ізоляції: > 1000 МОм

Механічні характеристики

• Термін служби: понад 1000 циклів з’єднання, що забезпечує довговічність і тривалий строк експлуатації.
• Переріз кабелю: підходить для кабелів перерізом 2,5 мм².
• Зовнішній діаметр кабелю:

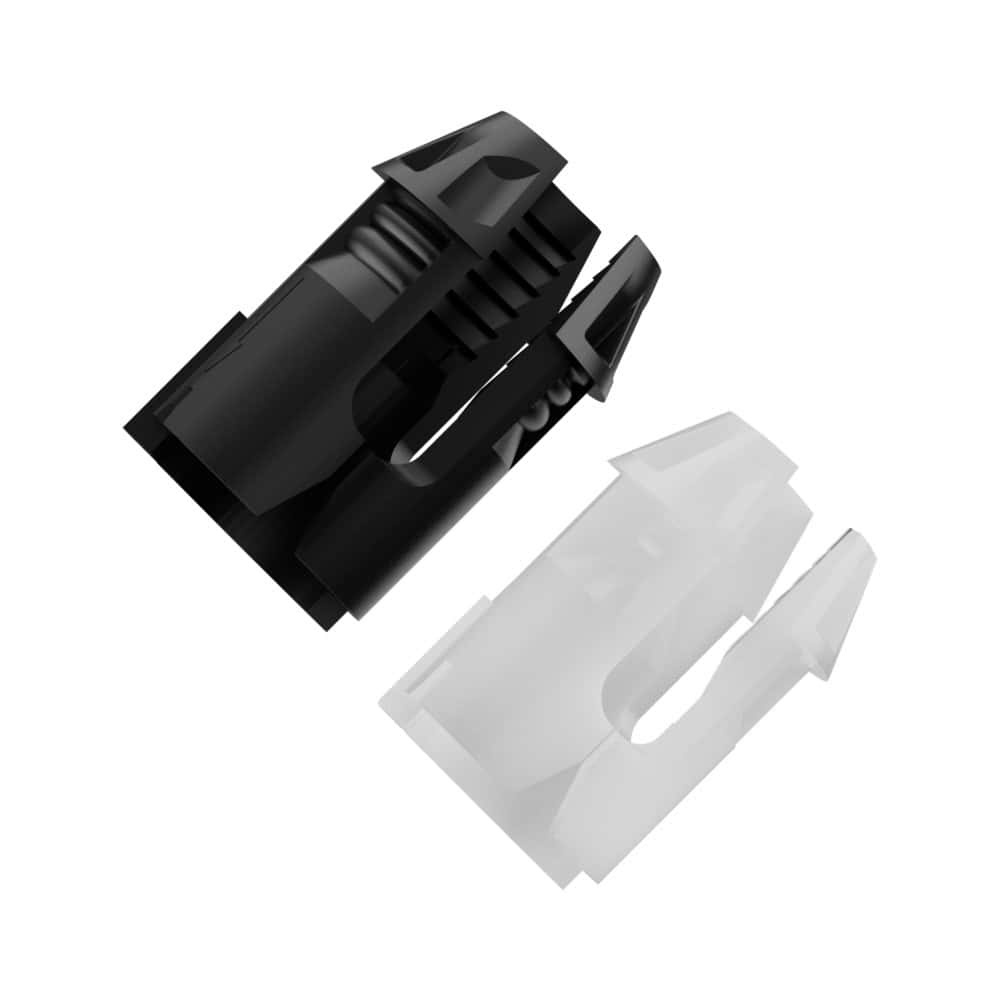

- Білий кабельний ввід: Ф 8–11 мм
- Чорний кабельний ввід: Ф 11–12 мм

• Тип клем: гвинтові клеми для надійного підключення.

Характеристики матеріалів та умов експлуатації

• Матеріал корпусу: поліамід (PA) — забезпечує міцність і довговічність.
• Матеріал контактів: сплав міді зі срібним (Ag) покриттям для оптимальної провідності.
• Клас вогнестійкості: UL94-V0 — висока стійкість до займання.
• Діапазон робочих температур: від -30°C до +80°C.

Стандарти та сертифікати

• Відповідність стандартам: UL1977, IEC61984, IEC 60320-1 і GB/T 34989 — відповідність міжнародним стандартам електробезпеки.
• Сертифікати:

- UL: E359036
- TUV RH NO.R 50660463 0001
- CQC: CQC23003410678

Пакування

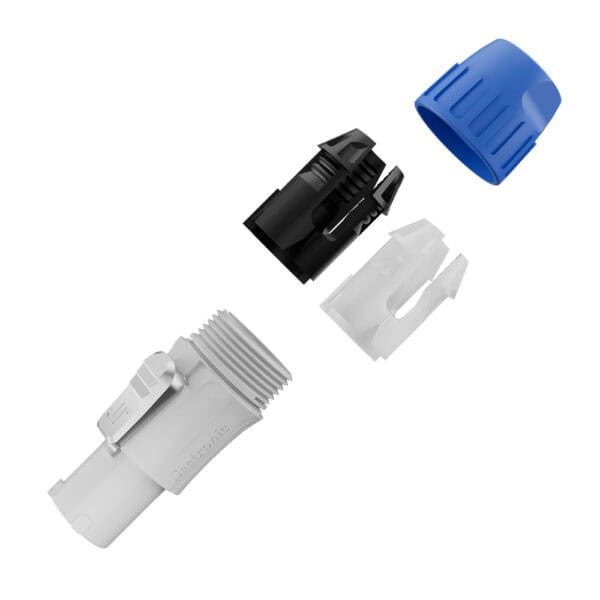

• Спосіб пакування: кожен виріб постачається в комплекті з внутрішнім корпусом, кожухом, чорним і білим кабельними вводами та втулкою.
• Кількість: 1 шт. у пакеті, 40 шт. у внутрішній картонній коробці, 5 внутрішніх коробок у майстер-картоні, разом 200 шт. у майстер-картоні.

Інструкція зі складання

1. Підготовка: пропустіть кабель через втулку та кабельний ввід.
2. Зачищення: зачистіть кабель відповідно до вказаних розмірів.
3. Підключення: вставте провідник у клему та затягніть із моментом 0,5 Нм.
- Кольорове маркування проводів:
- L: коричневий (TUV RH) / чорний (UL)
- N: синій (TUV RH) / білий (UL)
- Земля: жовто-зелений (TUV RH) / зелений (UL)
4. Установлення: вставте внутрішній корпус у кожух, сумістивши виступаюче ребро кабельного вводу з ребром внутрішнього корпусу та пазами всередині кожуха.
5. Фіксація: затягніть втулку за годинниковою стрілкою з моментом 2,0 Нм для надійного закріплення всіх компонентів.

Роз’єм живлення SAC3FCB поєднує в собі безпеку, довговічність і простоту використання, є надійним рішенням для завдань підключення електроживлення.
