Seetronic SCHF3-B

Seetronic SCHF3-B — преміальний XLR-роз’єм female, розроблений для забезпечення максимальної довговічності та надійності в широкому спектрі аудіозастосувань. Роз’єм оснащений міцним корпусом із нержавіючої сталі з чорним покриттям і високоякісними позолоченими контактами, що гарантує відмінну електропровідність і тривалий термін служби в різних умовах експлуатації. Сучасний оновлений дизайн не лише надає роз’єму стильного вигляду, а й забезпечує більш плавну та зручну роботу.

Особливості продукту

• 3-контактний XLR-роз’єм female з корпусом із нержавіючої сталі з чорним покриттям і позолоченими контактами
• Міцна та довговічна конструкція забезпечує тривалий термін служби та високу надійність
• Абсолютно новий дизайн корпусу забезпечує більш плавну та зручну експлуатацію
• Нова система заземлення забезпечує надійний контакт між корпусом роз’єму та кабельними з’єднаннями
• Витончена конструкція пазів на хвостовику дозволяє використовувати кольорові кільця для маркування та ідентифікації
• Стійкий до падінь і механічного тиску, зберігаючи стабільну роботу навіть у важких умовах експлуатації
• Хвостовик оснащений поліуретановою ущільнювальною втулкою, яка максимально захищає кабель від впливу згинальних навантажень

Ключові особливості

• Міцна конструкція для тривалої експлуатації: роз’єм виготовлено з високоякісних матеріалів, стійких до ударів, падінь і механічних навантажень, що робить його ідеальним як для студійної роботи, так і для концертного використання
• Інноваційна система заземлення та покращений дизайн: нова конструкція заземлення забезпечує надійний контакт між корпусом і кабельними з’єднаннями, знижуючи рівень перешкод і забезпечуючи чисту передачу сигналу
• Зручне кольорове маркування: витончена конструкція пазів на хвостовику дозволяє використовувати кольорові кільця для простої ідентифікації та організації кабелів
• Сучасний захист кабелю: поліуретанова ущільнювальна втулка зменшує вплив згину та тиску на кабель, подовжуючи термін його служби

Технічні характеристики

• Тип з’єднання: XLR
• Стать: female

Електричні параметри

• Ємність між контактами: ≤ 4 пФ
• Контактний опір: ≤ 3 мΩ
• Електрична міцність ізоляції: 1,5 кВ DC
• Опір ізоляції: > 10 ГОм (початковий)
• Номінальний струм на контакт: 16 А
• Номінальна напруга: < 50 В

Механічні параметри

• Підтримуваний діаметр кабелю: 3,5–8,5 мм
• Зусилля вставлення: ≤ 20 Н
• Зусилля витягування: ≤ 20 Н
• Ресурс: понад 1000 циклів з’єднання
• Максимальний розмір кабелю: 2,5 мм² / 14 AWG
• Тип фіксації: засувка

Матеріали та експлуатаційні параметри

• Матеріал хвостовика: PA і TPE
• Матеріал контактів: мідний сплав із позолотою
• Матеріал корпусу: нержавіюча сталь з чорним покриттям
• Матеріал фіксатора кабелю: POM
• Клас вогнестійкості: UL 94 HB
• Ступінь захисту: IP40
• Робоча температура: від -30 °C до +80 °C

Відповідність стандартам

• Відповідає міжнародному стандарту IEC 61076-2-103
• Придатність до паяння відповідає стандарту IEC 68-2-20

Комплектація та інструкція зі складання

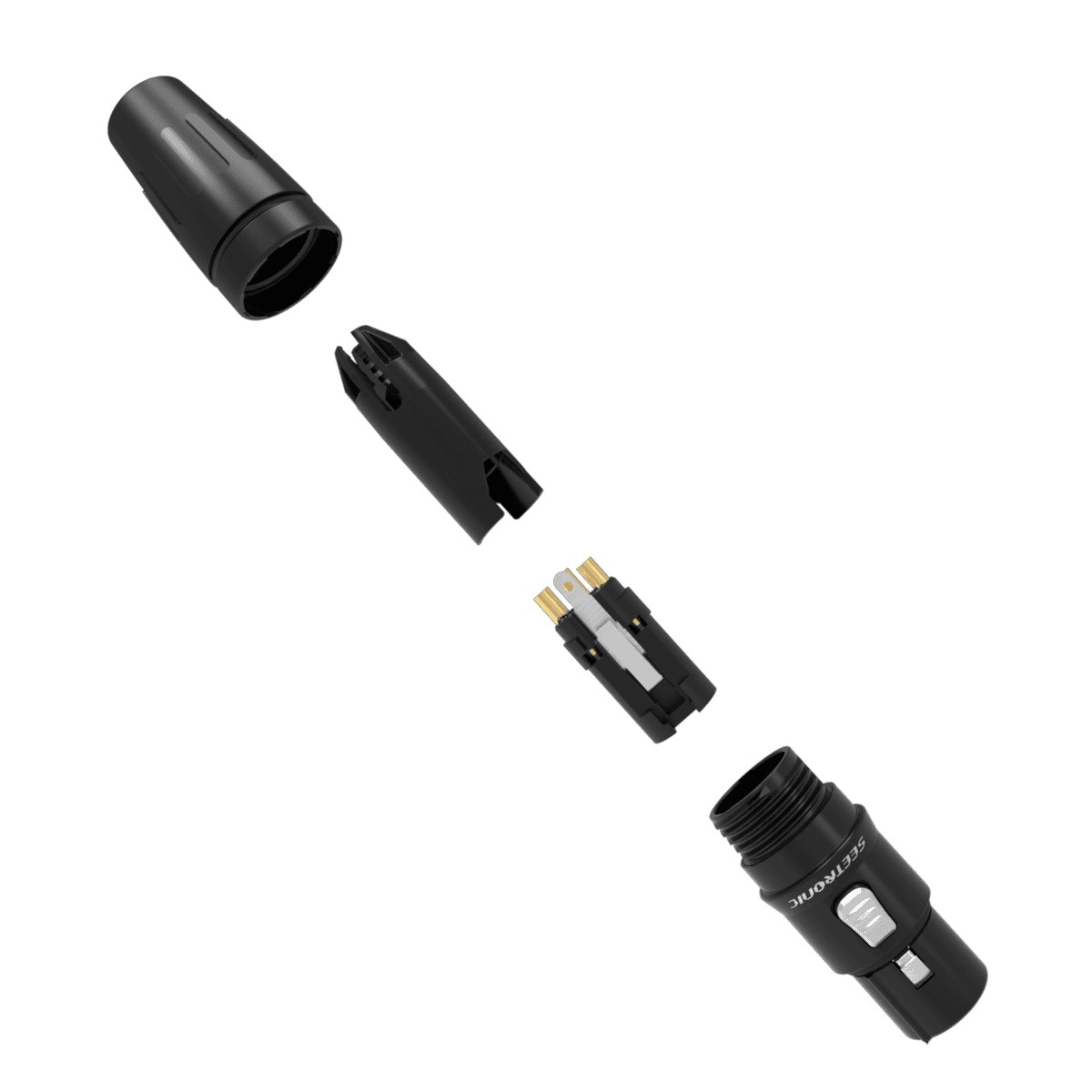

• Комплект постачання включає:

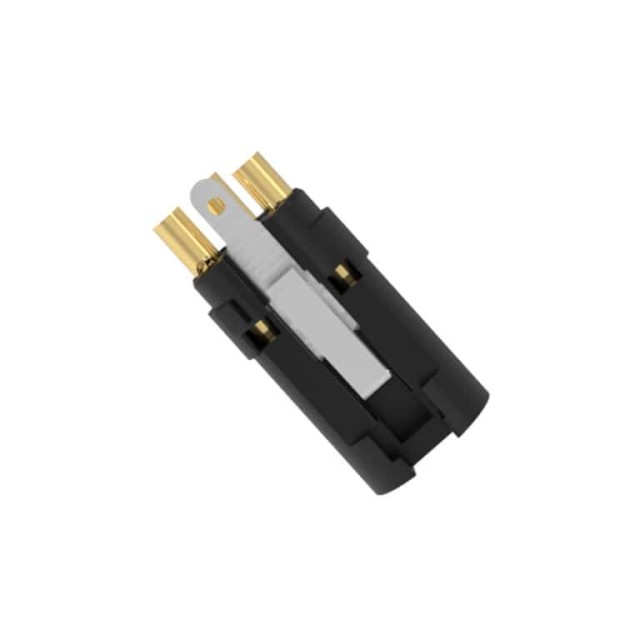

- внутрішню вставку

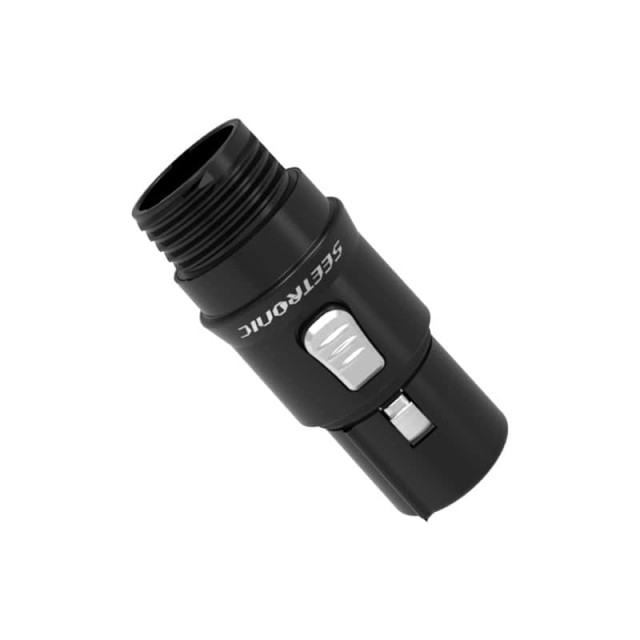

- корпус

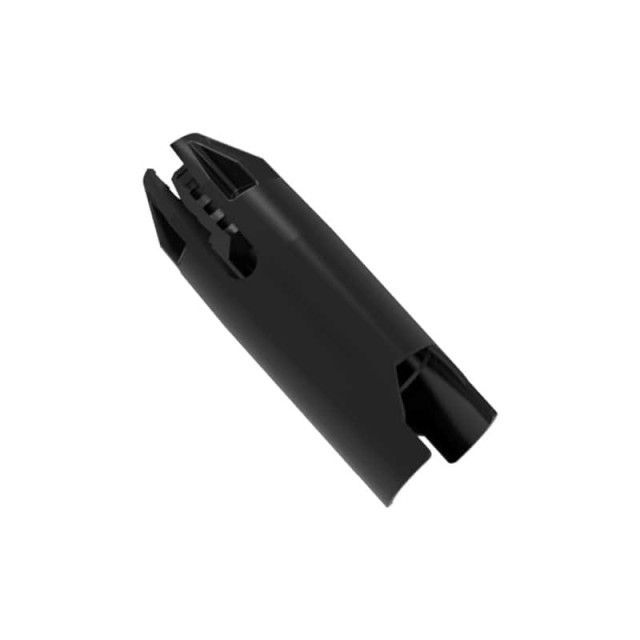

- кабельний затискач

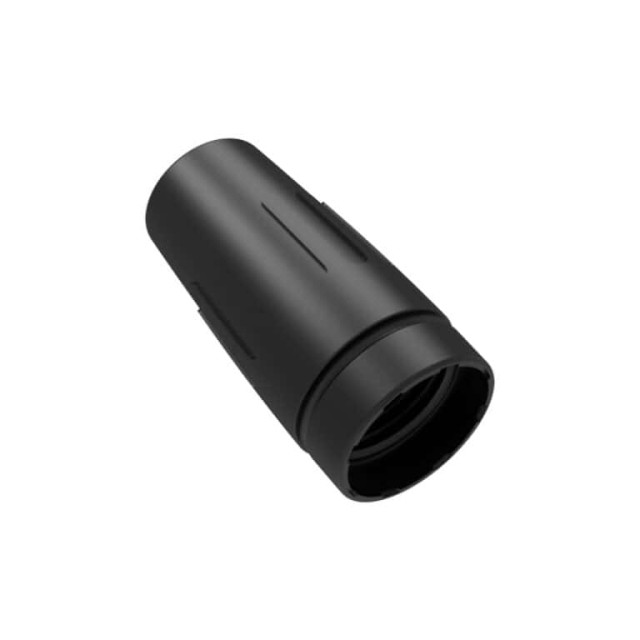

- хвостовик

• Кожен роз’єм упакований індивідуально

Процес складання

• Протягніть кабель через хвостовик
• Зачистьте кабель до необхідної довжини
• Припаяйте провідники до контактів внутрішньої вставки
• Встановіть кабельний затискач на кабель
• Зафіксуйте кабель у внутрішній вставці
• Поєднайте вставку з корпусом і встановіть її всередину
• Закрутіть хвостовик за годинниковою стрілкою

SCHF3-B XLR Female Plug — чудовий вибір для професіоналів аудіоіндустрії, яким потрібен роз’єм із високою надійністю, довговічністю та зручністю експлуатації. Він забезпечує стабільне та якісне з’єднання як у студійних умовах, так і на концертних майданчиках.
