Seetronic SCHM3-B

Seetronic SCHM3-B — високопродуктивний 3-контактний XLR-роз’єм male, розроблений для забезпечення надійності та довговічності в різноманітних професійних застосуваннях. Роз’єм оснащений міцним корпусом із нержавіючої сталі з чорним покриттям і позолоченими контактами, що гарантує відмінну провідність і стабільне з’єднання. Інноваційний дизайн поєднує функціональність і сучасний зовнішній вигляд, забезпечуючи більш плавну та зручну експлуатацію.

Особливості продукту

• 3-контактний кабельний XLR-роз’єм male з чорним покриттям корпусу та посрібленими контактами
• Абсолютно новий дизайн корпусу забезпечує більш плавну та зручну експлуатацію
• Металевий корпус використовує конструкцію з внутрішньою різьбою, що забезпечує стійкість до навантажень у будь-яких умовах експлуатації
• До комплекту входять два кабельні затискачі для різних діаметрів кабелю: чорний затискач — 3,5–6 мм; білий затискач — 6–8 мм
• Конструкція без кільця (Noring design) робить роз’єм компактнішим
• Доступні кольорові хвостовики для маркування та ідентифікації
• Хвостовик оснащений поліуретановою ущільнювальною втулкою, яка максимально захищає кабель від впливу згинальних навантажень

Ключові особливості

• Міцна конструкція: корпус із нержавіючої сталі з чорним покриттям забезпечує високу довговічність і стійкість до зносу, що робить роз’єм ідеальним для професійної експлуатації
• Покращена система заземлення: інноваційна конструкція заземлення забезпечує оптимальний контакт між роз’ємом і кабельними з’єднаннями
• Гнучке кольорове маркування: спеціальна конструкція хвостовика підтримує використання кольорових кілець для зручної ідентифікації кабелів та організації складних аудіосистем
• Стійкість до ударів і тиску: роз’єм зберігає стабільність і працездатність навіть під час падінь і високих механічних навантажень
• Захист від згину: поліуретанова ущільнювальна втулка ефективно зменшує навантаження на кабель під час згинання

Технічні характеристики

• Тип з’єднання: XLR
• Стать: male

Електричні параметри

• Ємність між контактами: ≤ 4 пФ
• Контактний опір: ≤ 3 мΩ
• Електрична міцність ізоляції: 1,5 кВ DC
• Опір ізоляції: > 10 ГОм (початкове)
• Номінальний струм на контакт: 16 А
• Номінальна напруга: < 50 В

Механічні параметри

• Зовнішній діаметр кабелю: 3,5–8,5 мм
• Зусилля вставлення: ≤ 20 Н
• Зусилля витягування: ≤ 20 Н
• Ресурс: > 5000 циклів з’єднання
• Розмір кабелю: макс. 2,5 мм² / макс. 14 AWG
• Тип фіксації: засувка

Матеріали та експлуатаційні параметри

• Матеріал хвостовика: PA, TPE
• Матеріал контактів: мідний сплав із позолотою
• Матеріал корпусу: нержавіюча сталь з чорним покриттям
• Матеріал кабельного фіксатора: POM
• Клас вогнестійкості: UL 94 HB
• Ступінь захисту: IP40
• Робоча температура: від -30 °C до +80 °C

Стандарти та сертифікація

• Відповідає стандарту IEC 61076-2-103
• Придатність до паяння відповідає IEC 68-2-20

Упаковка

• Кожен роз’єм упакований індивідуально в пакет
• 80 шт. у внутрішній коробці
• 5 внутрішніх коробок у майстер-картоні
• 400 шт. у майстер-картоні

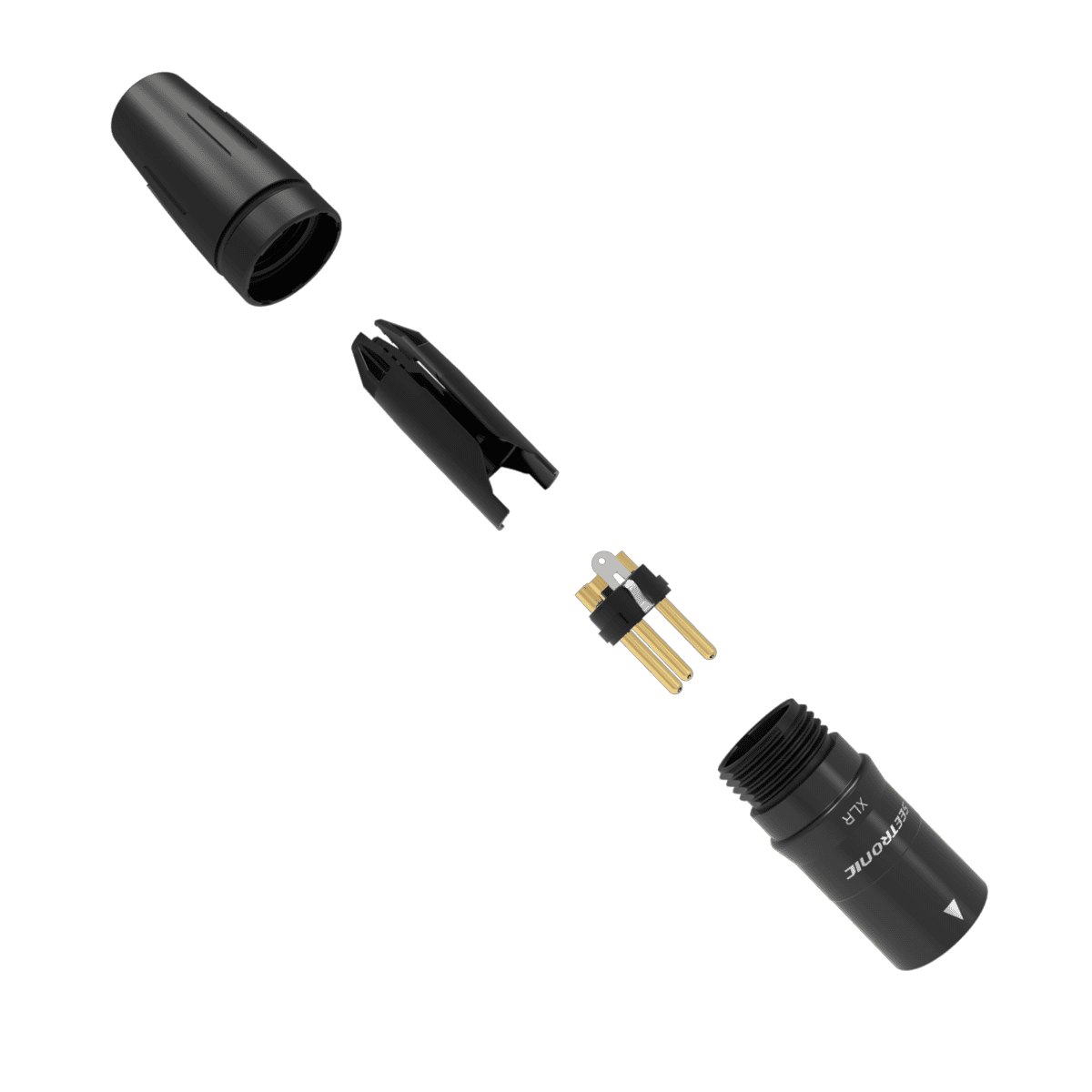

Інструкція зі збирання

• Протягніть кабель через хвостовик
• Зачистіть кабель до необхідної довжини

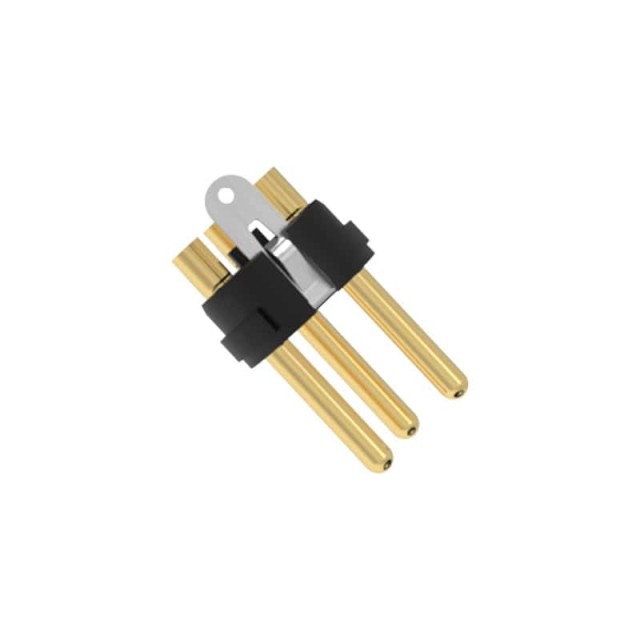

• Припаяйте провідники кабелю до контактів внутрішньої вставки

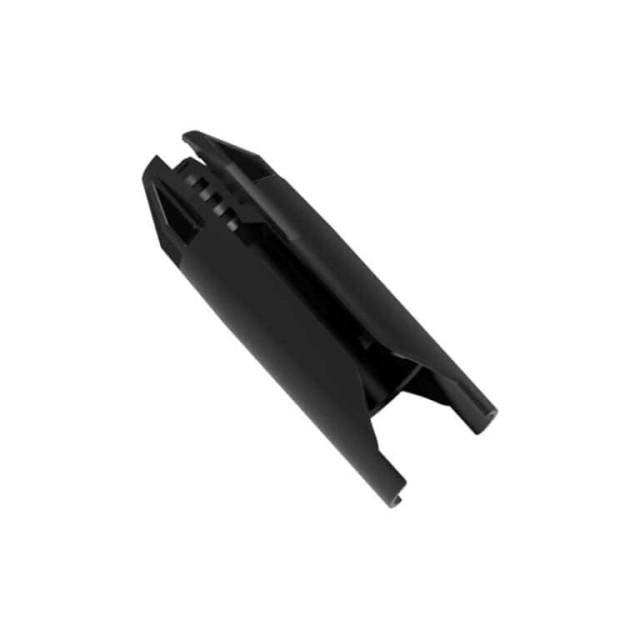

• Зафіксуйте затискач на припаяному кабелі
• Встановіть кабель у затискач і закріпіть його у внутрішній вставці

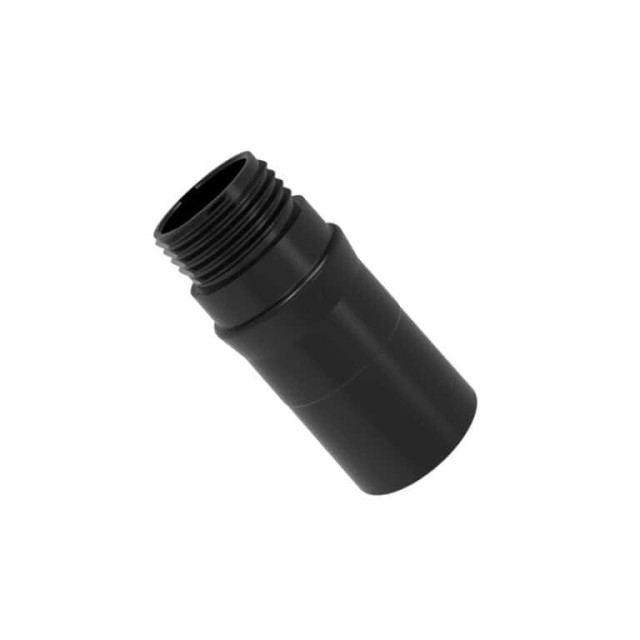

• Сумістіть внутрішню вставку з корпусом і вставте її всередину

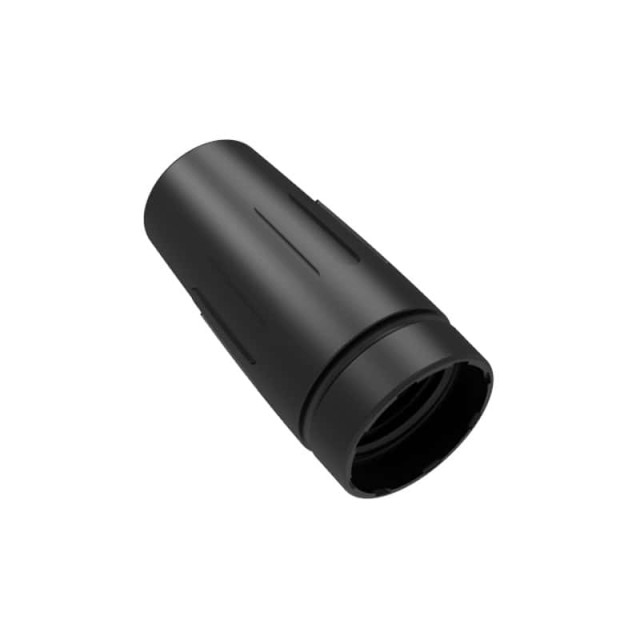

• Закрутіть хвостовик за годинниковою стрілкою

SCHM3-B XLR Plug вирізняється високою якістю виготовлення та надійністю, що робить його чудовим вибором як для професіоналів аудіоіндустрії, так і для вимогливих користувачів.
