Neutrik NA-2O-DLINE

Аудио-интерфейс NA-2O-DLINE Line Out to Dante®

Подключите своё аналоговое аудиооборудование к миру DANTE®. NA-2O-DLINE — это оконечное устройство сети (breakout box), позволяющее интегрировать два канала аудио в сеть DANTE®. Одновременно устройство преобразует поток DANTE® в аналоговые аудиосигналы. Таким образом можно подать аналоговый сигнал в сеть DANTE® и в то же время получить микс с другого DANTE® источника.

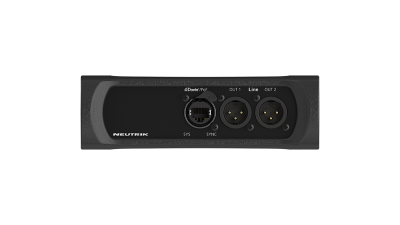

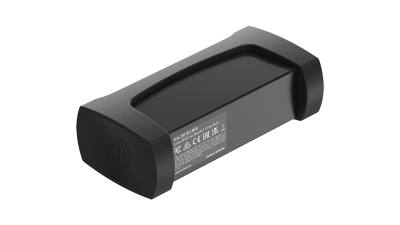

Line I/O to DANTE® Interface разработан для суровых сценических условий и оснащён блокируемыми корпусными разъёмами для аудио и сетевых подключений. Для стационарной установки можно снять резиновую защиту. С помощью опциональных монтажных кронштейнов или панели устройство можно закрепить под столами, в напольных коробках или в стойках.

ВНИМАНИЕ: Устройство должно питаться только через PoE-инжекторы с корректным handshake (IEEE 802.3af/at/bt). Использование несоответствующих PoE-инжекторов может привести к повреждению устройства.

Особенности и преимущества

• Подключение аналогового аудиооборудования к сети Dante®
• Вывод сигналов Dante® на усилители, колонки или микшерные пульты без поддержки Dante®
• Соответствует AES67
• Улучшенные аудиопараметры
• Повышенная защита от электростатических разрядов
• Светодиодное кольцо для индикации состояния
• Исключительно прочная и компактная конструкция для сценических условий
• Возможность монтажа в стойку
• Требуется PoE-коммутатор или PoE-инжектор с handshake IEEE 802.3af/at (класс 1)

Электрические характеристики

• Потребляемая мощность — < 2 Вт
• Питание — PoE-коммутатор или PoE-инжектор (IEEE 802.3af/at/bt, handshake обязателен)

Механические характеристики

• Масса — 0.44 кг (1 фунт)
• Габариты (с резиновой защитой):

— Длина: 164 мм (6.3")
— Ширина: 82 мм (3.2")
— Высота: 51 мм (2.0")

• Габариты (без резиновой защиты):

— Длина: 151 мм (5.9")
— Ширина: 66 мм (2.6")
— Высота: 41 мм (1.6")

Эксплуатационные характеристики

• Соответствие стандартам — REACH EC 1907/2006; Directive 2011/65/EU; IEC 62368-1:2018; IEC 62368-1:2023; EN IEC 62368-1:2020+A11:2020; UL 62368-1:2019; UL 62368-1:2021; CSA C22.2 No. 62368-1:19
• Степень защиты — IP20
• Температурный диапазон — –5 °C до +60 °C
• Температура хранения — –40 °C до +150 °C

Dante® характеристики

• Каналы — 2 выхода (линейный уровень)
• Поддерживаемые частоты дискретизации — 44.1 / 48 / 88.2 / 96 kHz
• Глубина — 16, 24 и 32 бит
• Задержка — в зависимости от конфигурации сети, стандартно 1 мс
• Ethernet-подключение — 100 BASE-TX (с поддержкой PoE)

Аналоговый аудиовыход

• Выходное сопротивление — < 150 Ом
• Уровень выхода (сбалансированный) — 24 dBu макс.
• Частотный диапазон — 20 Гц – 20 кГц (+/-0.5 дБ)
• Динамический диапазон — > 100 дБ
• Отношение сигнал/шум — > 108 дБ
• THD + шум — < 0.01 % @ +4 dBu, A-взвешивание
• Перекрёстные помехи — -100 дБ @ 20 кГц
