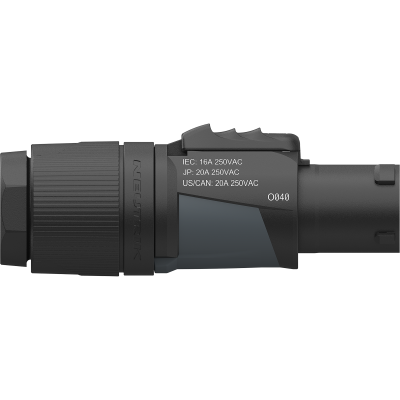

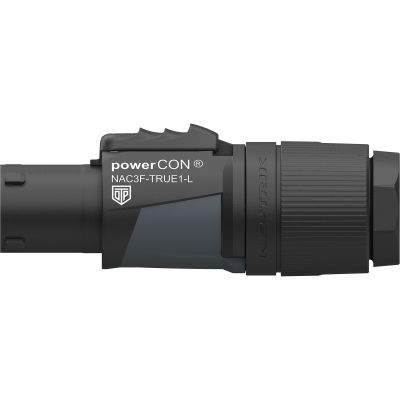

Neutrik NAC3F-TRUE1-L

powerCON TRUE1 — это замковый сетевой разъём (true mains connector) для жёстких и требовательных условий эксплуатации. Он заменяет сетевые вилки (appliance couplers), когда требуется особенно прочное решение в сочетании с фиксирующим устройством для гарантии безопасного питания.

Серия powerCON TRUE1 обладает возможностью подключения/отключения под нагрузкой (breaking capacity, CBC), то есть может подключаться и отключаться при наличии нагрузки или под напряжением.

Особенности и преимущества

• Прочный герметичный силовой разъём для эксплуатации в тяжёлых условиях
• Выполнен из ударопрочных материалов, устойчивых к ультрафиолету (UV-resistant)
• Запираемый однофазный разъём
• Исключительно надёжен и долговечен
• Сертификации ENEC и VDE в соответствии с IEC 60320-1 и EN IEC 60320-1
• Сертификация UL и CSA в соответствии с UL 60320-1 и CSA 22.2 No. 60320-1
• Сертификация UL в соответствии с UL 498
• Степени защиты IP65 и IP67 (в сцеплённом состоянии или с закрытой заглушкой)
• Истинный сетевой разъём с возможностью подключения/отключения под нагрузкой (CBC)
• Простая и надёжная система поворотного замка (twist lock)
• Уникальная запирающая втулка NEUTRIK и зафиксатор натяжения (strain relief) для кабельных диаметров 10–16 мм (0.39–0.63 дюйма)

Техническая информация

Электрические характеристики

• Сопротивление контакта — ≤ 2 mΩ
• Электрическая прочность (диэлектрическая выдержка) — 4 kVdc / 2.8 kVac
• Сопротивление изоляции — >0.1 GΩ (после испытания на влажность и тепло по IEC 68-2-30)
• Количество электрических контактов — 2 + PE
• Номинал (Европа) — 16 A / 250 V AC согласно EN IEC 60320-1
• Номинал (Америка) — 20 A / 250 V AC согласно UL 60320-1
• 20 A / 250 V AC согласно CSA C22.2 No. 60320-1
• 20 A / 250 V AC согласно UL 498

Механические характеристики

• Внешний диаметр кабеля — 10 - 16 мм (0.39 – 0.63 дюйма)
• Ресурс (количество циклов соединения/разъединения) — > 5000
• Сечение провода (мм²) — 1.0 – 2.5 мм²
• Сечение провода (AWG) — 14 - 12 AWG

Материалы

• Покрытие контактов — 2 μm Ag (серебро)
• Фиксирующий элемент — полиамид (PA 66)
• Контакты — медный сплав (Copper Alloy)
• Вставка — полиамид (PA 66)
• Корпус — полиамид (PA 66)
• Кабельный ввод / strain relief — поликетон (Polyketon)

Эксплуатационные характеристики

• Горючесть — UL 94 V-0
• Степень защиты — IP65 / 67 (в сцеплённом состоянии или с закрытыми крышками)
• Устойчивость к УФ — материал класса F1 выдерживает воздействие ультрафиолета
• Температурный диапазон — -30°C до +80°C согласно IEC 61984
• Температурный диапазон — -5°C до +40°C согласно IEC 60320-1
