BNC Neutrik NBNC75BDD6X

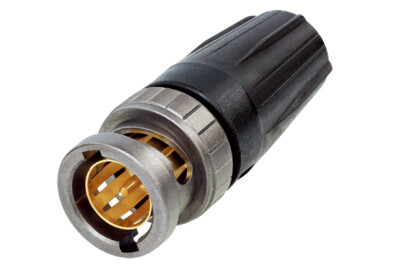

Разъёмы rearTWIST UHD BNC специально разработаны для передачи видеосигналов высокого разрешения. Благодаря уникальной конструкции изолятора и контактного штифта разъёмы обеспечивают низкий уровень обратных потерь для сигналов 4K и 8K.

Особенности и преимущества

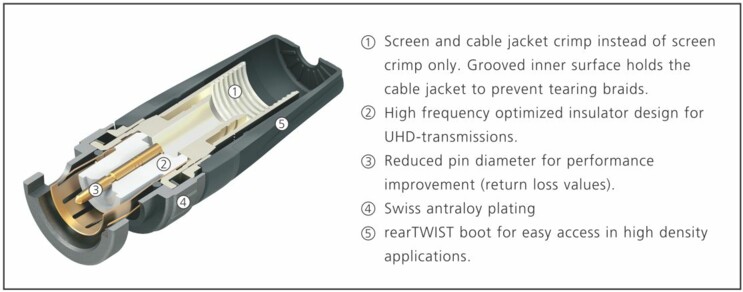

• Оптимизированная конструкция контактного штифта и изолятора для передачи UHD-данных
• Проверенная технология rearTWIST
• Швейцарское покрытие antraloy
• Полная совместимость с традиционными BNC шасси-разъёмами
• Улучшенные значения возвратных потерь на высоких частотах

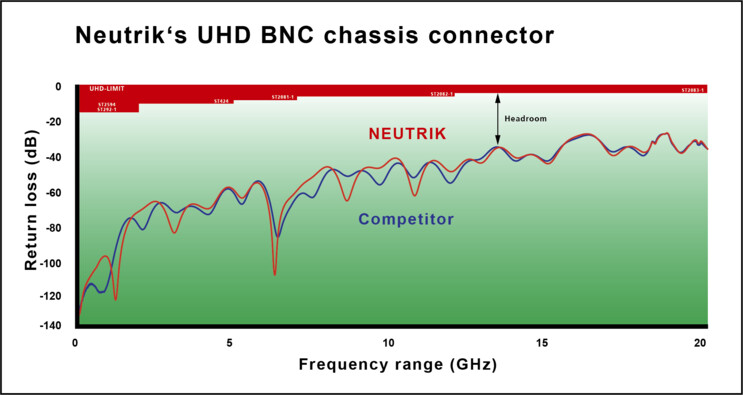

Оптимизированные возвратные потери

Благодаря оптимизированной конструкции изолятора и уменьшенному диаметру обжима центрального контакта разъём Neutrik rearTWIST UHD BNC обеспечивает увеличенный запас по уровню сигнала по сравнению с традиционными BNC-разъёмами и предлагает дополнительный резерв возвратных потерь при возможных отклонениях импеданса, вызванных изгибом кабеля, неправильной сборкой разъёма или неисправностью интерфейсов соединения, без прерывания сигнала.

Обжимные размеры:

Для достижения оптимальных значений возвратных потерь на высоких частотах был уменьшен размер обжима контактного штифта.

• Центральный контакт (Pin) — 1.07 мм
• Экран (Shield) — 4.53 мм
• Пресс-форма (Crimp die) — DIE-R-BNCX-PDG

Одобренные кабели

Для гарантии высокой производительности каждой комбинации кабель-разъём на высоких частотах компания Neutrik протестировала распространённые коаксиальные кабели, специально разработанные для передачи ультравысокого разрешения (UHD). Ниже приведён список всех одобренных кабелей.

Подходящие кабели:

• Belden 1855A
• CommScope 7538

UHD-оптимизированные кабели:

• Belden 4855P
• Belden 4855R
• Clark Wire CD7523
• Gepco VDM230

Электрические характеристики

• Сопротивление контакта (внутренний) — ≤ 3 mΩ
• Сопротивление контакта (внешний) — ≤ 2 mΩ
• Электрическая прочность — 1.5 kVdc
• Импеданс — 75 Ω
• Сопротивление изоляции — > 5 GΩ
• Номинальное напряжение — < 50 V
• КСВ (VSWR) — ≤1.06 / >30 dB до 6 GHz
• КСВ (VSWR) — ≤1.13 / >24 dB до 12 GHz
• КСВ (VSWR) — ≤1.22 / >20 dB до 18 GHz

Механические характеристики

• Внешний диаметр кабеля — 4.3 мм
• Удерживающее усилие кабеля (центр) — > 30 N
• Размер обжима (экрана) — 4.53 Hex crimp
• Размер обжима (пина) — 1.07 crimp
• Усилие вставки — < 25 N
• Ресурс (количество циклов соединения/разъединения) — > 1000
• Устройство фиксации — Байонет
• Анкер кабеля — Обжим по оболочке

Материалы

• Контакты — Латунь (CuZn35Pb2), покрытие 0.2 µm AuCo (центральный контакт)
• Корпус — Латунь (CuZn39Pb3)
• Покрытие корпуса — Antraloy
• Вставка — PP

Эксплуатационные характеристики

• Температурный диапазон — -30 °C до +85 °C
• Применимость обжима контактов — Соответствует IEC 60803 и IEC 60352-2
