Seetronic SAC3FX

SAC3FX — это высокоинтенсивная водонепроницаемая силовая вилка, разработанная для надежных электрических соединений на открытом воздухе. Имеет впечатляющий класс защиты IP65, что делает ее идеальной для работы в сложных условиях окружающей среды, обеспечивая безопасность и долговечность для различных применений.

Ключевые особенности:

• Запирающий дизайн: Этот трехжильный разъем питания оснащен надежным механизмом фиксации, который предотвращает случайное отключение. Он оснащен контактами для линии, нейтрали и защитного заземления.
• Высокая мощность: Вилка, рассчитанная на ток 16 А при 250 В переменного тока (VDE) и 20 А при 300 В переменного тока (UL), обеспечивает надежную подачу питания для требовательных электрических применений.
• Стандарты сертификации: SAC3FX соответствует строгим сертификатам, в частности UL498, UL50E и VDE, что гарантирует соответствие международным стандартам безопасности.
• Простота сборки: Вилка обеспечивает легкую установку, имеет винтовые клеммы и понятный метод подключения.

Электрические характеристики:

Количество контактов: 2 + PE (защитное заземление)
Номинальный ток: 16 А (VDE) / 20 А (UL)
Номинальное напряжение: 250 В переменного тока (VDE) / 300 В переменного тока (UL)
Контактное сопротивление: ≤ 5 мОм
Диэлектрическая прочность: 4000 В постоянного тока (1600 В/мин переменного тока UL)
Сопротивление изоляции: > 1000 МОм

Механические свойства:

Срок службы: Более 1000 циклов соединения.
Совместимость размера кабеля: Подходит для кабелей сечением 2,5 мм² и наружным диаметром (ОД) от 7 до 11 мм.
Тип клеммы: Разработано с винтовыми клеммами для надежного соединения.

Характеристики материала:

Корпус: Изготовлен из прочного материала PA (полиамид).
Контакты: Изготовлены из медного сплава с посеребренной поверхностью для оптимальной проводимости.
Рейтинг огнестойкости: UL94-V0, что обеспечивает противопожарную безопасность.
Температурный диапазон: Эффективно работает в диапазоне от -30°C до +80°C.

Упаковка и аксессуары:

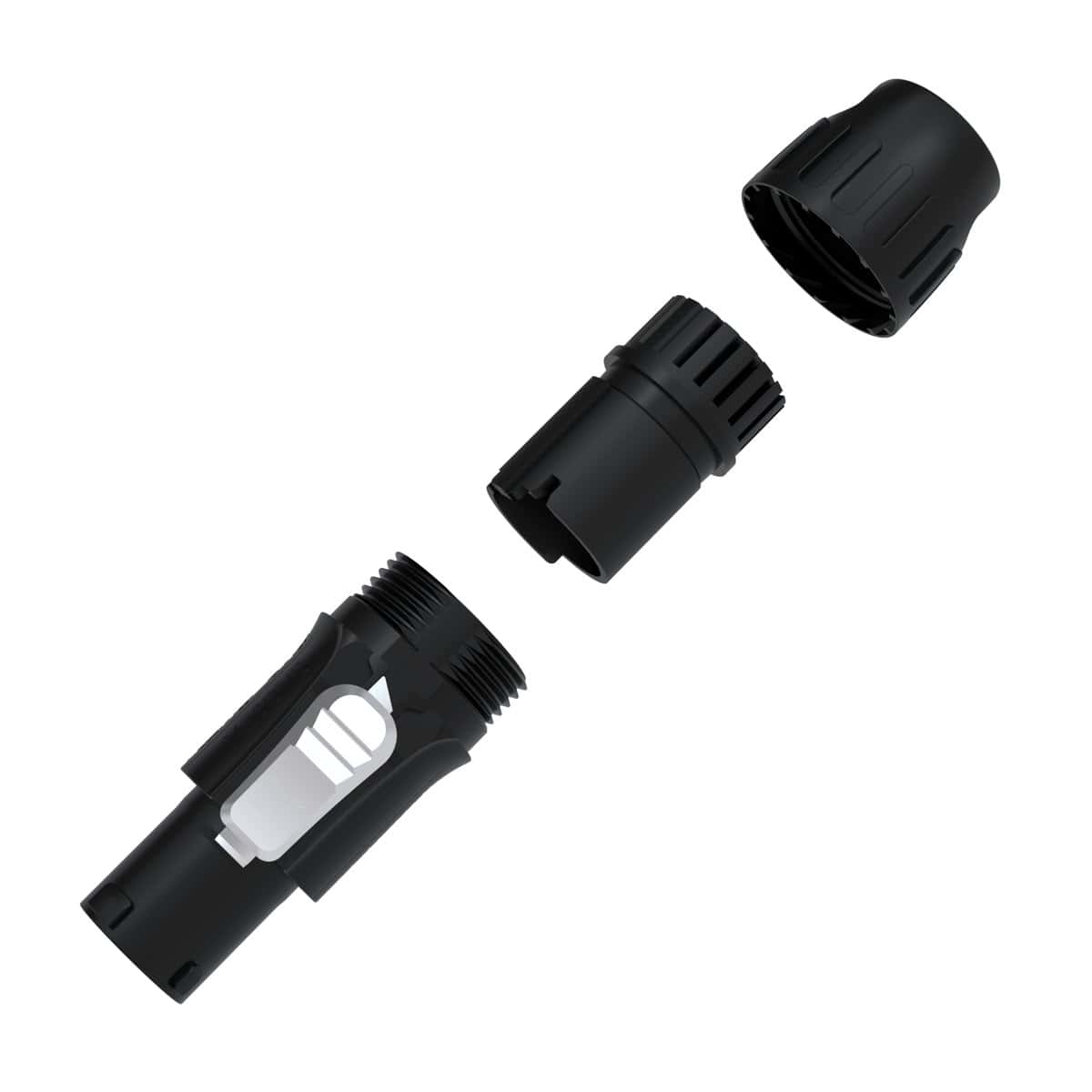

Каждый блок поставляется в индивидуальной упаковке, которая включает все необходимые компоненты: внутреннее ядро, корпус, компенсатор натяжения, втулку и водонепроницаемые резиновые кольца.

Доступная упаковка: 50 единиц в одной внутренней коробке и 250 единиц в мастер-картоне.

Инструкция по сборке:

1. Пропустите кабель через втулку и компенсатор натяжения.
2. Зачистите кабель до указанной длины.
3. Подключите провод к клемме и зафиксируйте моментом 0,7 Нм.
4. Вставьте внутреннее ядро в корпус и затяните втулку моментом 2,0 Нм.

Настройка:

Уплотнение оснащено водонепроницаемыми резиновыми кольцами двух разных размеров, что обеспечивает совместимость с кабелями разного диаметра и гибкие варианты установки.

Водонепроницаемая силовая вилка SAC3FX — идеальный выбор для проектов, которые требуют надежного и безопасного подключения к электросети вне помещений, что делает ее незаменимой как в промышленных, так и в развлекательных целях.
