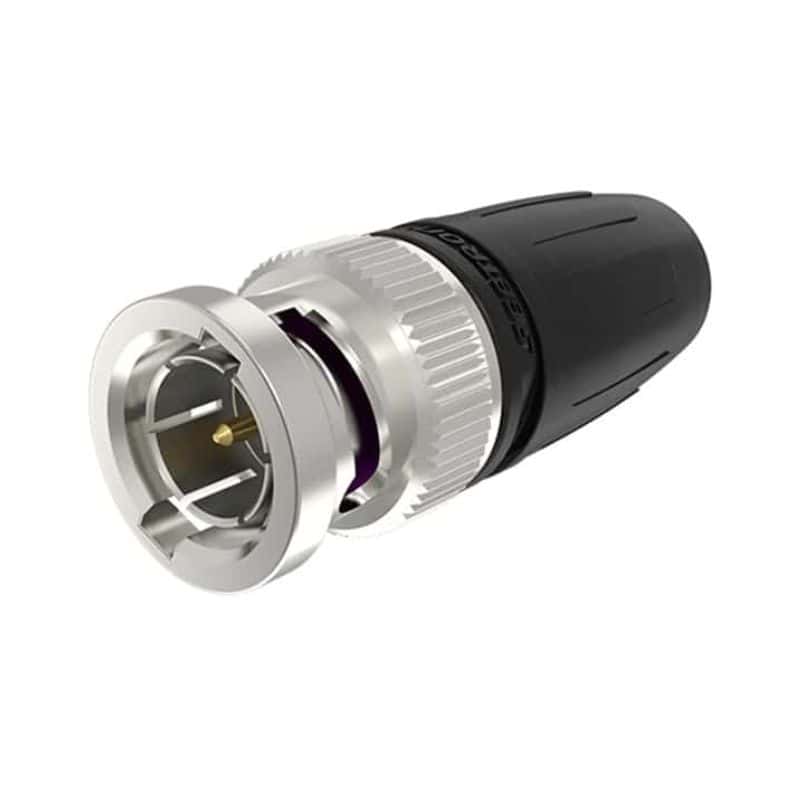

Seetronic SEBNCM-75GF7

Разъём BNC Seetronic SEBNCM-75GF7 разработан для высококачественной передачи сигнала и особенно хорошо подходит для видеоприложений UHD. Благодаря надёжной конструкции и точному исполнению этот разъём обеспечивает стабильное соединение и минимальные потери.

Особенности продукта

• Уменьшенный внешний диаметр контактов и изолированная конструкция обеспечивают низкие обратные потери и истинное характеристическое сопротивление 75 Ом, что делает разъём пригодным для передачи видеосигналов UHD
• Байонетный механизм фиксации/отсоединения — простой и удобный в использовании
• Позолоченный контакт обеспечивает стабильный сигнал после многократных подключений и отключений
• Полная совместимость со стандартными розеточными разъёмами BNC

Ключевые особенности

• Низкие обратные потери: уменьшенный внешний диаметр и изолированная конструкция обеспечивают истинное характеристическое сопротивление 75 Ом, эффективно сохраняя целостность сигнала.
• Удобная конструкция: байонетный механизм фиксации/отсоединения для лёгкого и надёжного подключения и отключения.
• Гарантия качества: позолоченные контакты обеспечивают стабильную передачу сигнала при многократном использовании.
• Совместимость: полная совместимость со стандартными розеточными разъёмами BNC.

Технические характеристики

• Тип продукта: разъём BNC
• Модель: SEBNCM-75GF7
• Тип подключения: BNC
• Пол: вилка (Male)

Электрические параметры

• Контактное сопротивление: ≤ 3 мОм (внутренний), ≤ 2 мОм (внешний)
• Номинальное напряжение: < 50 В
• Импеданс: 75 Ом
• Сопротивление изоляции: > 5 ГОм
• Электрическая прочность изоляции: 1,5 кВ постоянного тока

Механические параметры

• Крепление кабеля: обжим оболочки
• Фиксирующее устройство: байонет
• Ресурс: > 1000 циклов сочленения
• Усилие сочленения: ≤ 25 Н
• Размер обжима: 5,0 мм (экран), 1,07 мм (контакт)
• Внешний диаметр кабеля (OD): 4,7 мм

Материалы и условия эксплуатации

• Корпус: медный сплав с никелевым покрытием
• Контакты: медный сплав с золотым покрытием
• Внутренний сердечник: PTFE
• Рабочая температура: от -30 °C до +80 °C

Рекомендуемые кабели

SEBNCM-75GF7 совместим с широким ассортиментом кабелей, в том числе:

• Argosy Image 360
• Belden 1855DNH, 1855ECH, 1855EFN, 1855ENH, 70080, 70080CH, 70080NH
• Canare L-2.5CHWS
• Cordial CVI series
• Klotz VMXx75Y
• Nexans HF 75
• и многие другие.

Упаковка

• Каждый разъём упакован индивидуально и включает все необходимые компоненты: узел внутреннего сердечника, защитный колпачок, контакт и обжимную втулку.
• Розничная упаковка: 40 штук во внутреннем картоне, 5 внутренних картонов в мастер-упаковке (итого 200 штук в мастер-упаковке).

Разъём BNC SEBNCM-75GF7 обеспечивает непревзойдённую надёжность и производительность, что делает его идеальным выбором для профессионалов в сфере аудиовизуальных технологий и телекоммуникаций.
