Tascam MX-8A

Матричный микшер 8 входов / 8 выходов с DSP. Матричный микшер со встроенным DSP для малых и средних аудиоинсталляций.

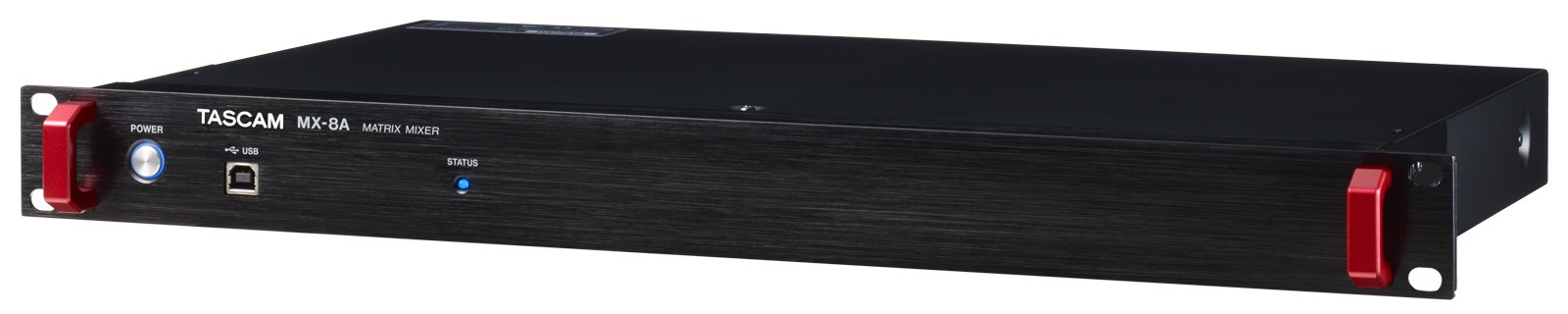

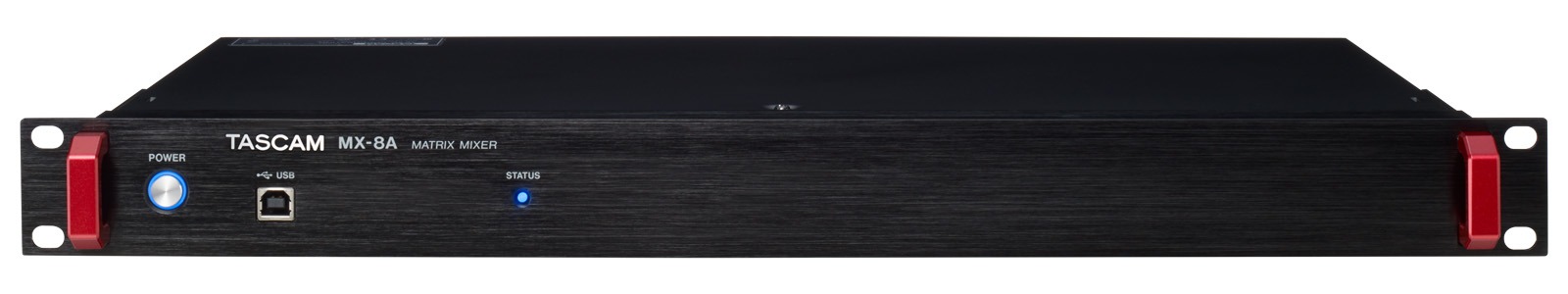

TASCAM MX-8A — матричный микшер, оснащённый 8 микрофонными/линейными входами и 8 линейными выходами, а также встроенным DSP для оптимизации звука в различных условиях и конфигурациях. Также доступны фирменные приложения управления, позволяющие легко настраивать и регулировать систему как системным интеграторам, так и конечным пользователям.

Построение малых и средних систем

TASCAM MX-8A позволяет микшировать сигналы микрофонов и воспроизводящего оборудования в 8 различных зон. Эта функция может использоваться в инсталляционных системах для небольших и средних магазинов, ресторанов, банкетных залов и т. п.

Мощный встроенный DSP

Встроенный DSP обеспечивает полный набор обработки для микрофонных и линейных входов, включая компрессор, 4-полосный параметрический эквалайзер, автоматическую регулировку уровня, дакинг и многое другое. На линейных выходах DSP предоставляет 10-полосный эквалайзер, фильтры высоких и низких частот, задержку и лимитер.

Программы дистанционного управления

Управление TASCAM MX-8A осуществляется с помощью одного из двух доступных приложений:

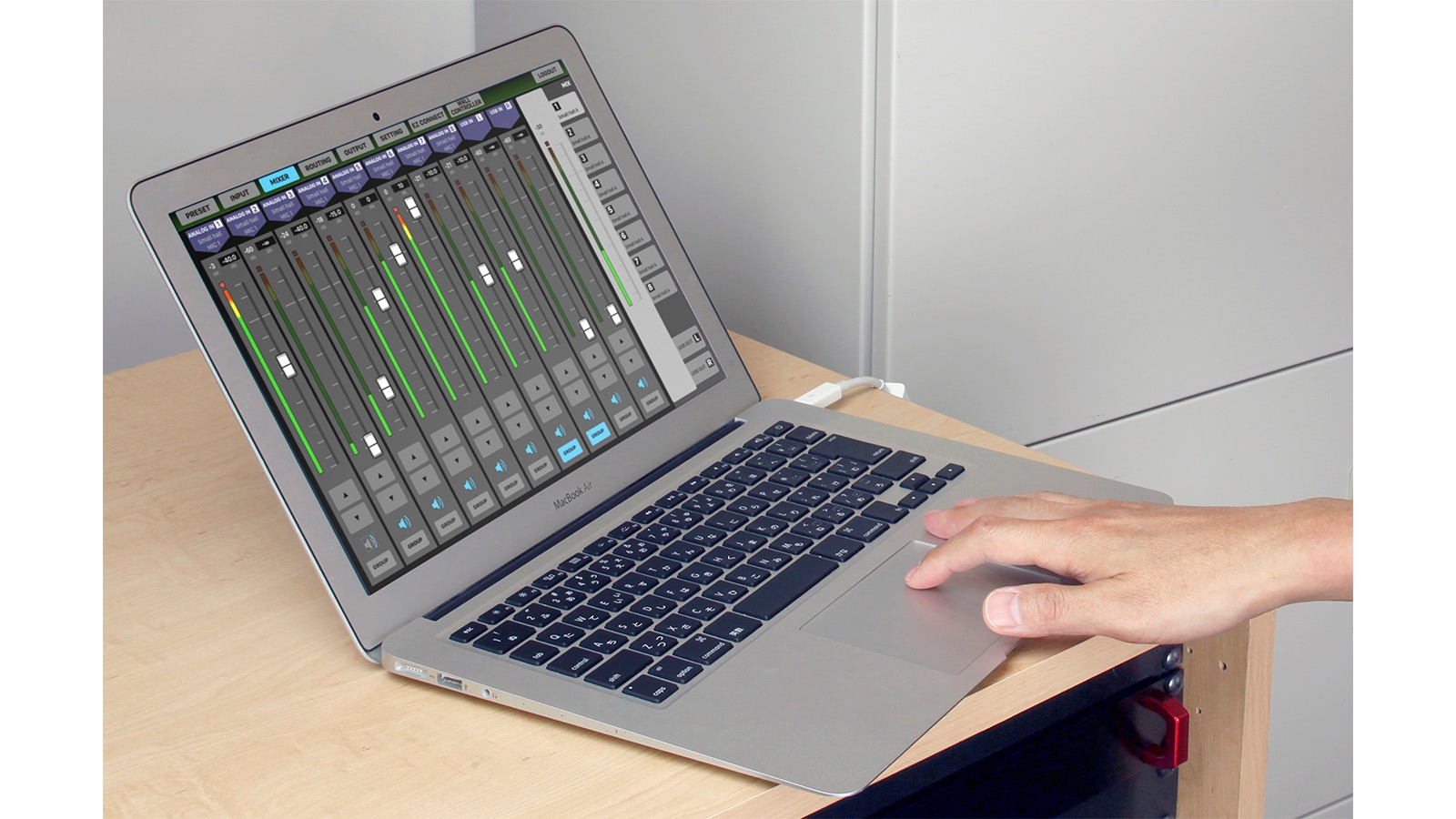

• TASCAM MX CONNECT — для интеграторов, обеспечивает управление конфигурацией и настройками всей системы.

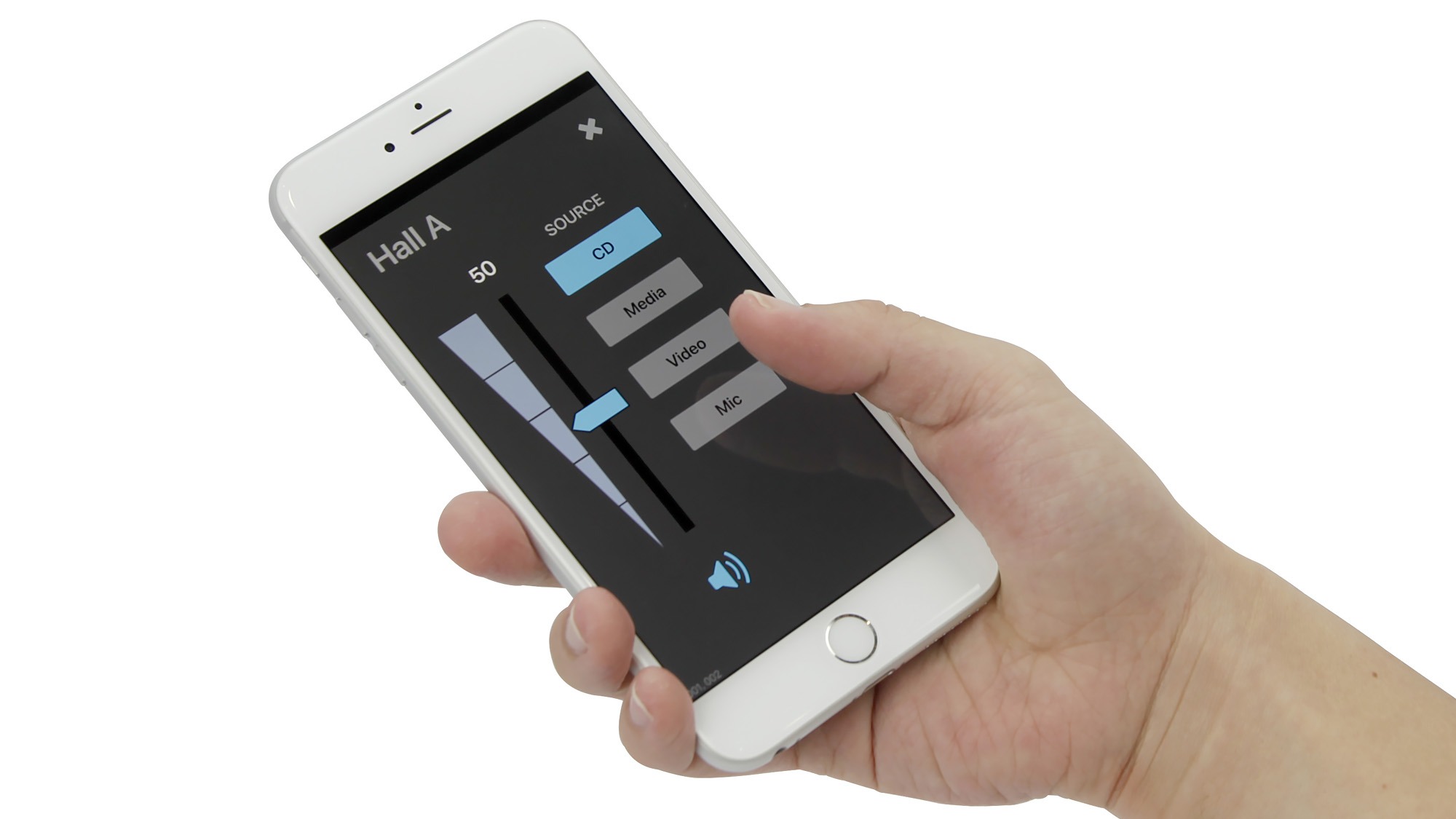

• TASCAM EZ CONNECT — для конечных пользователей, обеспечивает простое управление различными настройками.

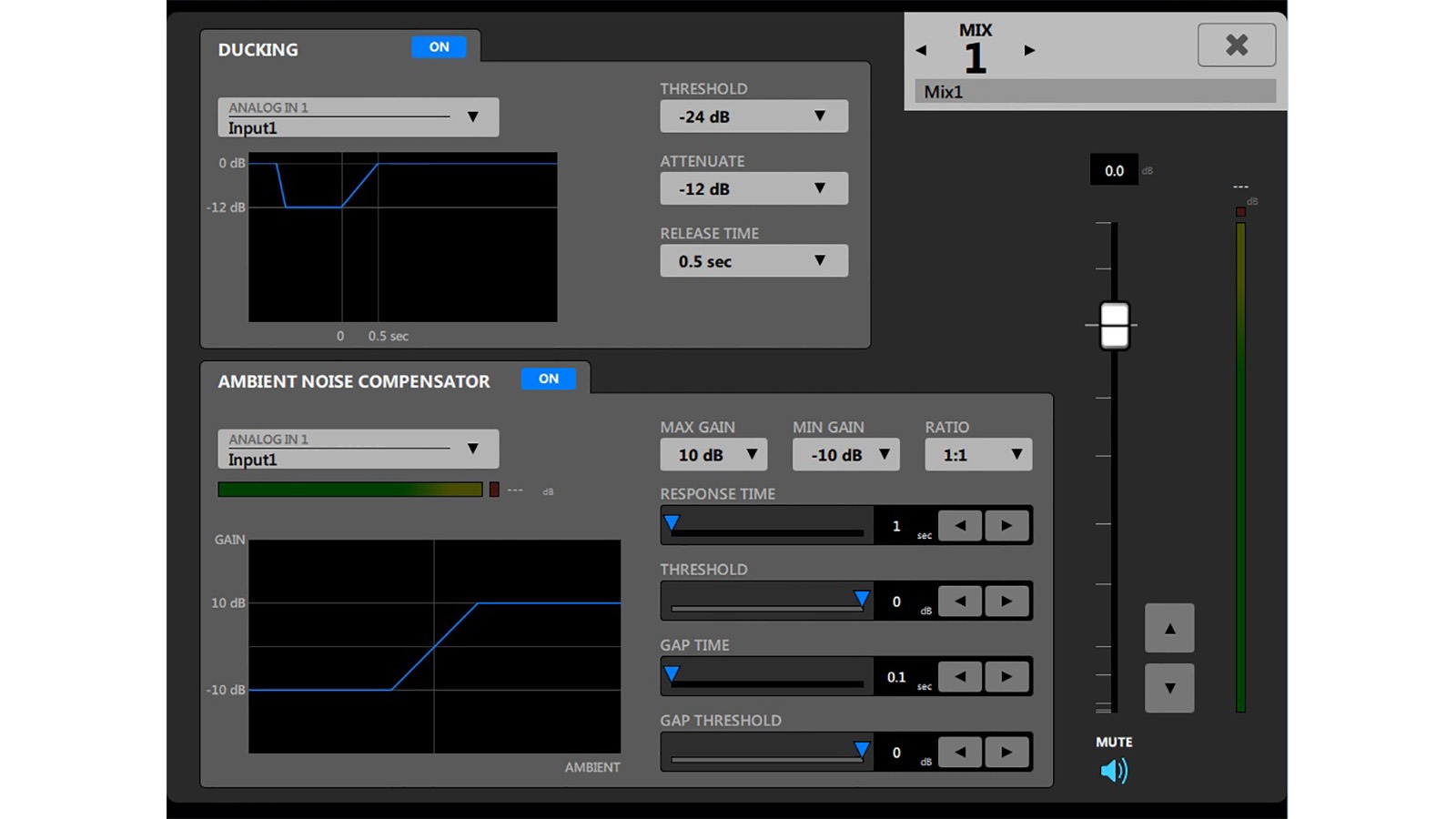

Функции автоматической настройки звука для более чистого звучания

С функцией дакинга и/или компенсатором окружающего шума пользователи получают гораздо более чистый звук при объявлениях или воспроизведении фоновой музыки. Эти функции могут настраиваться по-разному для каждой выходной зоны матричного микшера.

• Дакинг (Ducking). Эта функция определяет уровень микрофонного входа и одновременно понижает уровень выбранной выходной зоны. Её можно использовать для повышения разборчивости объявлений при звучащей фоновой музыке.
• Компенсатор окружающего шума (Ambient Noise Compensator). Функция ANC также определяет уровень входного источника и автоматически настраивает уровень выбранной выходной зоны. При любых колебаниях уровня шума в помещении эта функция автоматически компенсирует громкость, делая фоновую музыку или объявления более разборчивыми.

Совместимость с программами воспроизведения/записи звука

Встроенный USB-аудиоинтерфейс 2 входа / 2 выхода также позволяет TASCAM MX-8A работать как мощный и гибкий интерфейс для записи, совместимый с различными операционными системами, включая Windows / macOS / Android / iOS.

Пресеты сцен

Параметры эффектов, уровни микса, маршрутизация входов/выходов и многое другое могут сохраняться в одной из 50 ячеек пресетов.

Регулировка громкости и переключение пресетов с настенного программируемого контроллера «RC-W100»

Функции внешнего настенного контроллера — выбор источника, регулировка громкости, отключение звука (mute) или время подсветки ЖК-дисплея — программируются через TASCAM MX CONNECT. Настенные контроллеры доступны в двух размерах панели.

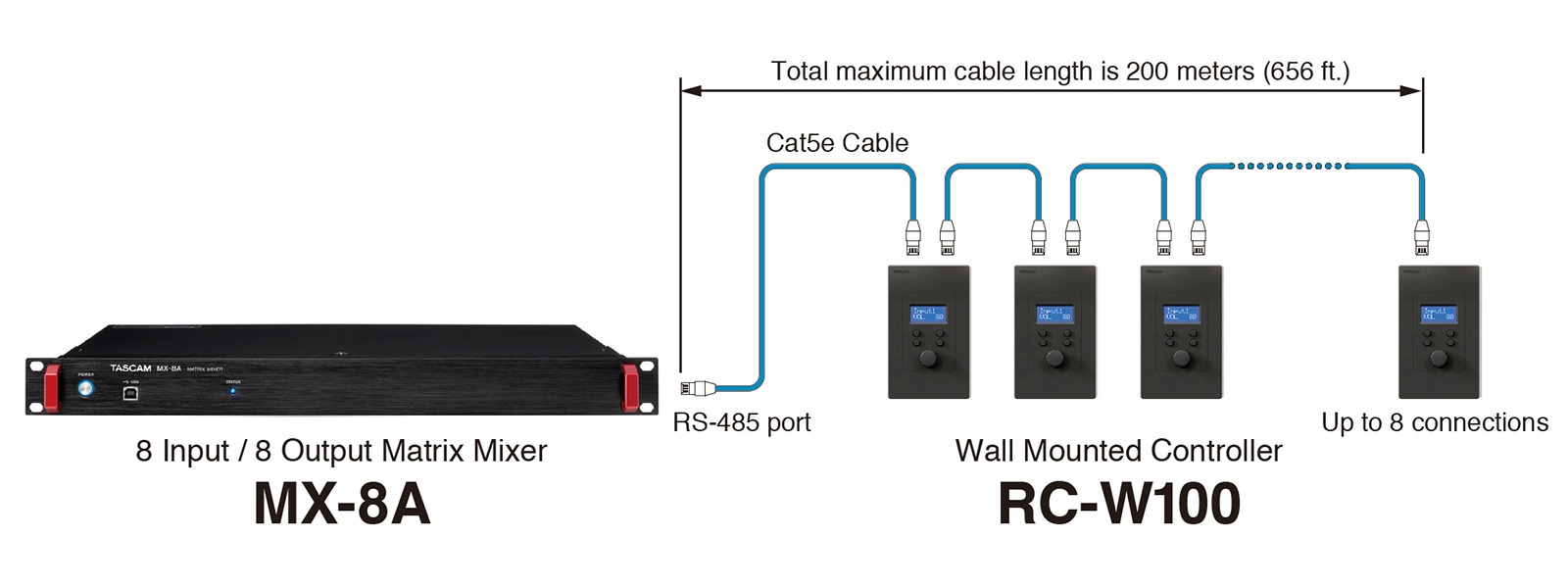

До 8 настенных контроллеров можно подключить к TASCAM MX-8A последовательной цепочкой (daisy-chain) кабелями категории Cat5e или выше с максимальной длиной 200 м (656 футов). Питание контроллеров подаётся от MX-8A, что упрощает монтаж и снижает затраты на инсталляцию.

Сопутствующие продукты: «TASCAM MX CONNECT», «RC-W100».

* Для использования «RC-W100» требуются следующие обновления:

• Прошивка «MX-8A» версии V1.10 или выше
• Программа «TASCAM MX CONNECT» версии V1.2.0 или выше

* «RC-W100-R120» совместим с монтажными коробками, распространёнными в США и Японии. * «RC-W100-R86» совместим с монтажными коробками, распространёнными в Европе.

Дополнительные возможности:

Настраиваемые входные модули

Позволяют настраивать и изменять уровни микрофонных/линейных входов средствами встроенного DSP.

Функции входного модуля:

• Переключение микрофонный/линейный вход
• Фантомное питание (+48 В) ON/OFF (микрофонный вход)
• PAD (микрофонный вход)
• Усиление микрофона (микрофонный вход)
• Компрессор
• 4-полосный эквалайзер: 2-полосный параметрический EQ, Low shelving EQ / фильтр высоких частот, High shelving EQ
• Автоматическая регулировка уровня
• Mute
• Фейдер
• Группировка фейдеров / Mute

Фантомное питание и дистанционное управление усилением

Встроенные микрофонные предусилители поддерживают фантомное питание (+48 В), а входным усилением можно управлять дистанционно через программу TASCAM MX CONNECT, а также системы управления, совместимые с RS-232C или Ethernet.

Микрофонные предусилители студийного качества TASCAM

MX-8A оснащён высококлассными предусилителями TASCAM, рождёнными многолетним опытом разработки профессионального аудиооборудования. Входной диапазон составляет от -70 dBu до +26 dBu, эквивалентный входной шум — менее -126 дБ, отношение сигнал/шум — более 108 дБ.

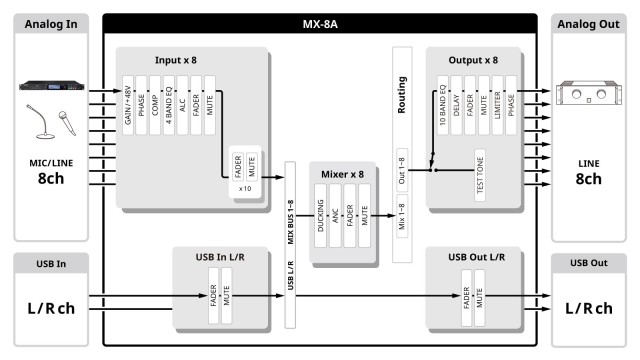

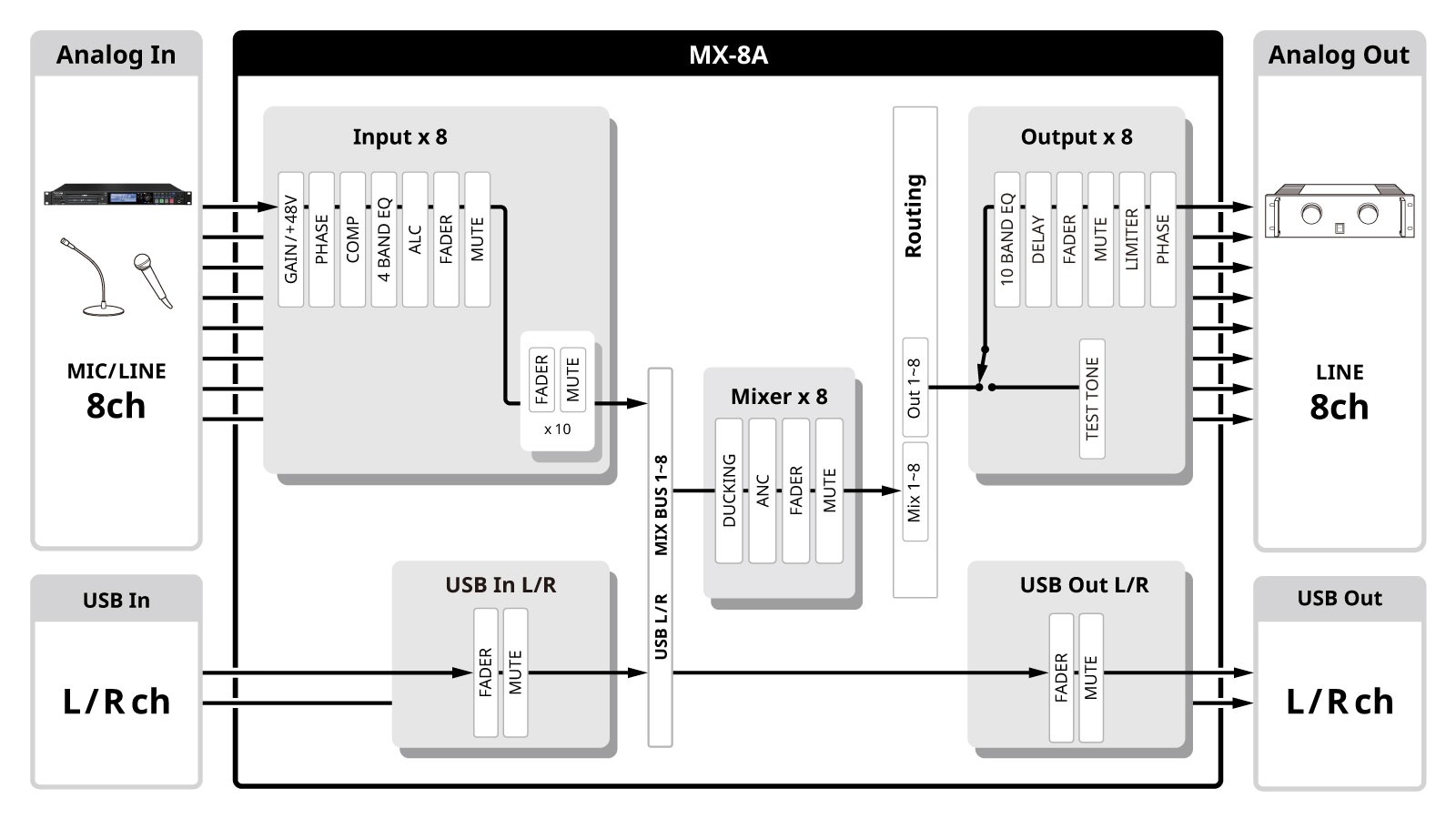

Встроенный матричный микшер 10 входов / 10 выходов

MX-8A способен микшировать 10 различных источников (8 микрофонных/линейных входов и стерео USB-аудиоинтерфейс) и задавать конфигурации микса для каждой из 8 выходных зон, а также для выходной зоны стерео USB-аудиоинтерфейса.

Функции матричного микшера:

• Mute
• Фейдер
• Группировка фейдеров / Mute
• Функция дакинга
• Функция компенсации окружающего шума

Маршрутизация выходов

8 различных миксов можно гибко направлять на 8 линейных выходов.

Настраиваемые выходные модули

Мощный DSP TASCAM MX-8A также позволяет обрабатывать сигналы, направляемые на выход, для лёгкой оптимизации под разные помещения и системы воспроизведения по всей инсталляции.

Функции выходного модуля:

• 10-полосный эквалайзер: 8-полосный параметрический EQ, Low shelving EQ / фильтр высоких частот, High shelving EQ / фильтр низких частот
• Задержка
• Лимитер
• Переключение фазы
• Тестовый сигнал
• Mute
• Фейдер
• Группировка фейдеров / Mute

Основные возможности:

• 8-канальный микрофонный/линейный вход с поддержкой фантомного питания (+48 В)
• Поддержка дистанционного управления усилением микрофона
• 8 линейных выходов

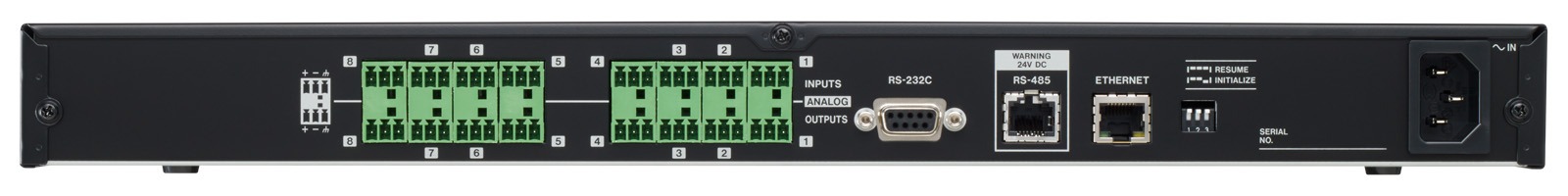

• Разъёмы Euroblock для входа/выхода сигналов
• Совместимость с внешним ПО (Windows / macOS / Android / iOS) для воспроизведения/записи звука через функцию USB-аудиоинтерфейса
• Разнообразные функции DSP для оптимального использования в разных сценах/условиях
• Гибкая функция пресетов сцен позволяет вызывать различные конфигурации (до 50 пресетов)
• 2 типа ПО управления для устройств Windows / Mac / iOS / Android: TASCAM MX CONNECT (для интеграторов) — выбор маршрутизации входов/выходов, настройки DSP / дизайна / сцен всей системы и т. д.; TASCAM EZ CONNECT (для конечных пользователей) — простое приложение только с необходимыми функциями, например регулировкой громкости зон
• Разъём RS-232C для поддержки последовательных систем дистанционного управления
• Разъём RS-485 для специализированного настенного программируемого контроллера RC-W100-R120 / RC-W100-R86 (опциональные аксессуары, продаются отдельно), позволяющего выбирать источник и регулировать громкость
• Поддержка дистанционного управления через Ethernet
• Размер 1U для монтажа в рэк
• Индикаторы отображают рабочее состояние и состояние подключения ПО управления

Характеристики:

• Формат: 44,1k / 48k Гц, 16 бит / 24 бит
• USB — разъём: 4-контактный USB типа B
• USB — скорость передачи: USB 2.0 High Speed (480 Мбит/с)
• ANALOG IN — разъём: Euroblock (симметричный), шаг 3,81 мм
• ANALOG IN — минимальный входной уровень: -77,5 dBu
• ANALOG IN — максимальный входной уровень: MIC +26 dBu; LINE +24 dBu
• ANALOG IN — входное сопротивление: 2,2 кОм или выше
• ANALOG OUT — разъём: Euroblock (симметричный), шаг 3,81 мм
• ANALOG OUT — номинальный выходной уровень: +4 dBu (при Ref.Level, отличном от -9 dBFS); +6 dBu (при Ref.Level -9 dBFS)
• ANALOG OUT — максимальный выходной уровень (переключаемый): +15 dBu (Ref.Level: -9 dBFS); +18 dBu (Ref.Level: -14 dBFS); +20 dBu (Ref.Level: -16 dBFS); +22 dBu (Ref.Level: -18 dBFS); +24 dBu (Ref.Level: -20 dBFS)
• ANALOG OUT — выходное сопротивление: 200 Ом или ниже
• RS-232C — разъём: D-sub 9-pin (female, дюймовая резьба)
• RS-485 — разъём: RJ-45; кабели: STP категории 5e или выше
• ETHERNET — разъём: RJ-45; протокол: TCP/IP; стандарт: 100BASE-TX; кабели: STP категории 5e или выше
• Питание: AC 100-240 В, 50/60 Гц
• Потребляемая мощность: 21 Вт
• Размеры: 483 (Ш) x 45 (В) x 304,1 (Г) мм (с выступающими частями)
• Вес: 3,0 кг
• Диапазон рабочих температур: 0-40°C
• Комплектация: сетевой кабель x 1, разъём Euroblock x 16, комплект кабельных стяжек x 1, комплект винтов для монтажа в рэк x 1, руководство пользователя (включая гарантию) x 1

Аудиохарактеристики:

• EIN микрофонного усилителя (эквивалентный входной шум): -126 dBu или меньше (MIC IN -> LINE OUT, входное сопротивление 150 Ом, ФНЧ 22 кГц + A, A-взвешивание, JEITA)
• Частотная характеристика: +0,5/-0,5 дБ: 20 Гц - 20 кГц (вход +24 dBu, MIC IN -> LINE OUT, GAIN MIN, JEITA)
• Искажения (THD+N): 0,005% или меньше (вход +24 dBu, 1 кГц, MIC IN -> LINE OUT, GAIN MIN, JEITA)
• Отношение сигнал/шум: 106 дБ или выше (вход +24 dBu, частота дискретизации 44,1 k/48 кГц, MIC IN -> LINE OUT, GAIN MIN, JEITA)
• Перекрёстные помехи: 106 дБ или выше (вход +24 dBu, 1 кГц, MIC IN -> LINE OUT, GAIN MIN, JEITA)
• Динамический диапазон: 106 дБ или выше (MIC IN -> LINE OUT, GAIN MIN, JEITA)

Примечание: JEITA означает соответствие стандарту JEITA CP-2150

Поддерживаемые аудиодрайверы:

• Windows: UAC2.0, WDM
• macOS / iOS: UAC2.0
• Android: UAC2.0

Комплект поставки:

• Основной блок x 1
• Сетевой кабель x 1
• Разъёмы Euroblock x 16
• Комплект кабельных стяжек x 1
• Комплект винтов для монтажа в рэк x 1
• Руководство пользователя (включая гарантию) x 1

• * Соответствует RoHS
• * Характеристики и внешний вид могут быть изменены без предварительного уведомления
