Мониторный контроллер Presonus Central Station Plus

Студийный мониторинговый контроллер с дистанционный модулем CSR1 в комплекте, 3 x 2 стерео выходы на мониторы, 2 выхода для наушников, цифро-аналоговый преобразователь 24-бита/192 кГц.

Presonus Central Station Plus - пассивный мониторный контроллер с коммутатором, цифро-аналоговым преобразователем 24-бита/192 кГц и пультом дистанционного управления Presonus CSR 1 идущим в комплекте. Мониторный контроллер позволяет организовать гибкую маршрутизацию сигналов между всеми источниками звука, акустическими системами и наушниками.

Presonus Central Station Plus является расширенной версией Central Station, за счет дополнительно идущего в комплекте пульта CSR 1, позволяющего установить сам контроллер в стандартный рэк, а управлять почти всеми функциями с удобного места. Central Station Plus может работать как с аналоговыми сигналами, так и с цифровыми, для подключения которых имеются: 2 пары симметричных аналоговых стерео разъемов ¼ TRS (маркированные для маршрутизации как TRS1 и TRS2), одна пара несимметричных RCA (маркированная как AUX) и цифровыми S/PDIF на RCA и оптическом TOSLINK, поддерживающих разрядность до 24 бит и частоту дискретизации до 192 кГц. Это дает возможность использовать контроллер с большинством типов передачи аудио данных и использовать до 4 входящих сигналов одновременно. Чтобы организовать систему мониторинга Presonus Central Station Plus оснащен по одной паре разъемов на ¼ TRS для выходов основной и мониторной шины, а также 3 пары на тех же ¼ TRS для подключения дополнительных мониторов, сигнал на которые подается с основной шины и 2-выходами для наушников.

Особенности:

• 3 пары аналоговых стерео входов, которые позволяют выбрать источник
• 2 пары цифровых входов S/PDIF (коаксиальный и оптический)
• 3 пары мониторных стерео выходов: переключатель выбора монитора, утопленная регулировка уровня для каждого мониторного выхода

Секция Cue:

• Переключатель выбора входа
• Регулировка уровня на выходе

Секция Main:

• Переключатель выбора входа
• Регулировка уровня входа Aux
• Регулировка уровня на выходе
• Переключатель заглушения, Dim (-20 дБ), моно

2 выхода для наушников:

• Регулировка громкости
• Переключатель входов Main-Cue
• Встроенный микрофон обратной связи
• Вход для микрофона обратной связи с регулировкой уровня
• Двойной светодиодный индикатор на 30 делений, быстрый, задерживающий пиковое значение dBu и dBfs:
• Переключатель Clear Peak
• Подходит для DAW и других аудио устройств
• Разъем Jack для футсвитча
• Дистанционный контроль через пульт управления Control Station Remote или CSR-1, отдельная опция

Входы/Выходы:

• 4 балансных аналоговых линейных входа ¼ (2 L/R пары)
• 2 небалансных аналоговых линейных входа RCA (L/R пара)
• 1 оптический цифровой стерео вход S/PDIF
• 1 коаксиальный цифровой вход S/PDIF (RCA)
• 1 балансный вход XLR для микрофона обратной связи
• 6 балансных линейных мониторных выходов ¼ (3 L/R пары) с отдельной пассивной регулировкой громкости
• 2 балансных линейных выхода ¼ Main (1 L/R пара) с возможностью выбора источника
• 2 балансных линейных выхода ¼ Cue (1 L/R пара) с регулировкой громкости и возможностью выбора источника
• 2 стерео разъема jacks ¼ для наушников с регулировкой громкости и переключателем входов Main-Cue
• 1 порт DB15 для пульта управления Control Station Remote или CSR-1, отдельная опция

Цифровые:

• Коаксиальный и оптический цифровые входы S/PDIF
• Высококачественные 24 бита, 192 кГц Ц/A преобразователи с динамическим диапазоном 115 dBu
• Монтаж в рэк 1U 19”, прочный стальной корпус, внешний источник питания AC

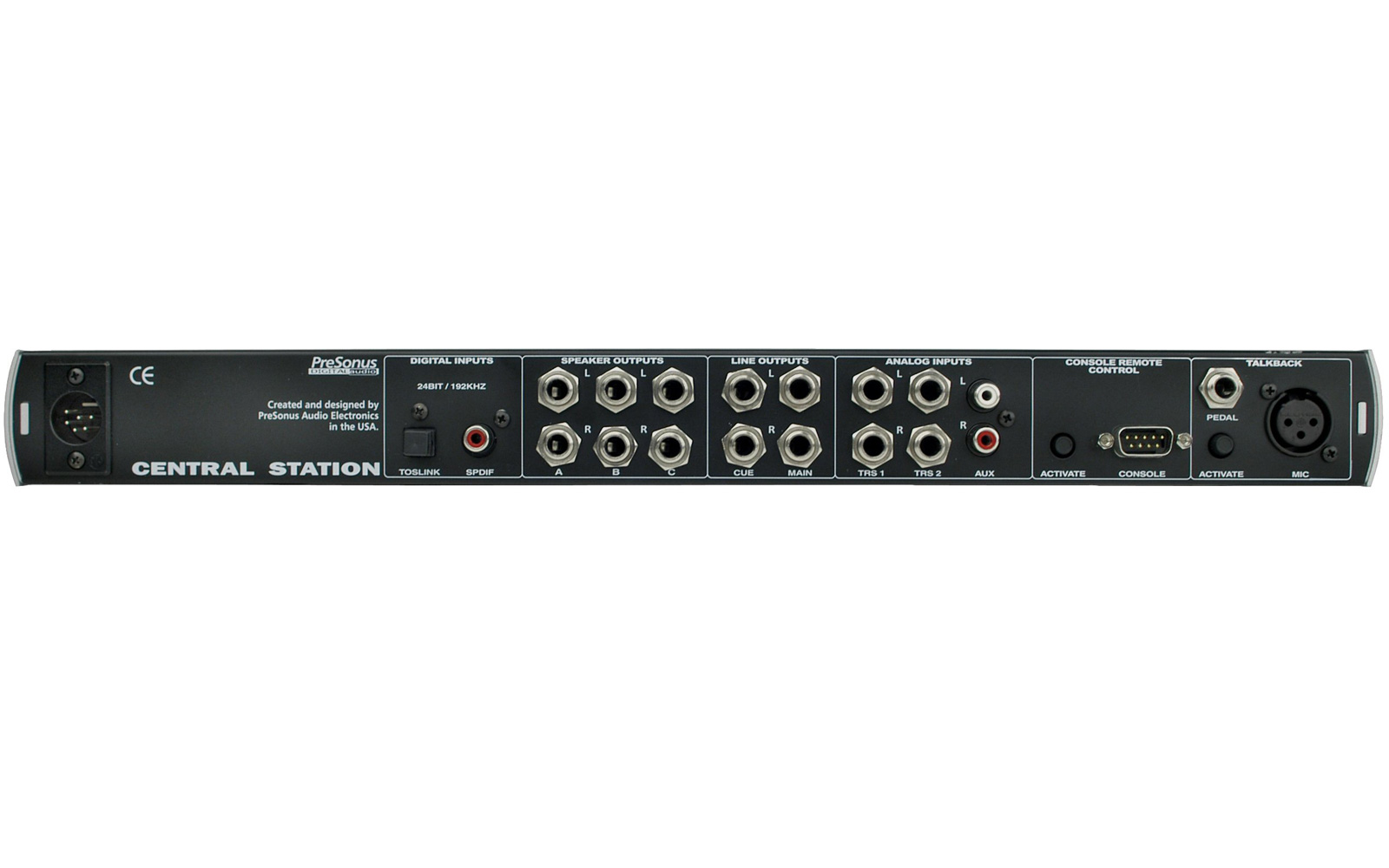

Устройство выполнено в прочном рэковом корпусе высотой 1U, питание происходит от внешнего адаптера постоянного тока мощностью 12 ватт. Для удобства переговоров устройство оснащено электретным конденсаторным микрофоном, а также регулятором уровня сигнала Talkback Level и кнопкой включения микрофона Talk, полностью продублированными на пульте управления CSR 1. При нажатии Talk сигнал автоматически приглушается на 30 дБ, а звук с микрофона подается только на мониторную шину. Если вам больше нравится использовать для этих целей классический микрофон, то легко можете подключить его к разъему XLR на задней панели и включить в работу нажатием расположенной рядом кнопки Activate, а для еще большего удобства разработчики оснастили Central Station Plus разъемом для подключения педального контроллера дублирующего работу кнопки Talk. Просто нажимаете педаль когда хотите что-то сказать, при этом не отрываясь от пульта или настройки приборов. Подключение CSR 1 происходит при помощи разъема D-Sub 15, провод для соединения в комплекте, для включения в систему также требуется нажатие соответствующей кнопки Activate.

Для организации маршрутизации передняя панель имеет секцию основной шины с кнопками выбора входного сигнала и регулятором уровня для аналогового RCA, секцию дополнительной шины, с такими же кнопками и регулятором выходного уровня для всех разъемов и секцию цифровых входов с кнопками выбора между S/PDIF и TOSLINK. Для управления мониторами устройство оснащено 3 кнопками для активизации каждой из 3-х пар мониторных выходов, а также 6-ю независимыми регуляторами для точной подстройки каждого из них в отдельности, а в дополнение к этому кнопками заглушки подачи на мониторы Mute, включения -20 Дб аттенюатора Dim и активизации моно режима Mono. Также Presonus Central Station Plus имеет регулятор общей громкости Main Level и пару 30-сегментных светодиодных индикаторов, отображающих уровень сигнала. Для калибровки индикаторов имеется кнопка Calib, а для сброса перегрузки кнопка Clear Peak. 2 выхода на наушники оснащены регуляторами громкости совмещенными с функцией выбора источника сигнала для мониторинга, использовать которую можно при нажатии на них, а также соответствующими индикаторами прослушиваемой в данный момент шины Cue или Main.

Пульт дистанционного управления Presonus CSR 1 дублирует секцию Talkback и оснащен конденсаторным микрофоном для переговоров, а также секции управления мониторами, выбором цифрового входа, и маршрутизацией входящего сигнала. В добавок к этому вы также можете управлять общей громкостью при помощи Main Level. Индикация активности работы пульта управления осуществляется при помощи светодиода Activate, как на CSR 1 так и на самом контроллере.
