Возможности:

3 винтажных осциллятора Moog
Классический для Moog лестничный НЧ-фильтр с резонансом

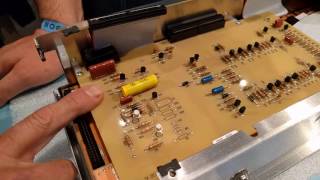

Воссозданные печатные платы с использованием оригинальных схем и распайке компонентов
Индивидуально запущено производство старых транзисторов для качественного звука и характера Minimoog Model D
Использование военного стандарта прецизионных резисторов
Пристально отобранные по системе линейных характеристик JFET транзисторы в генераторах
Классические термоформованные колеса основного тона и модуляции с удобной накаткой
Секция CV модификации: выходы для Pitch, Aftertouch, Velocity и Gate (послекасание и скорость назначаются аттенюаторами выходного уровня сигнала)
Секция Modulation модификации: добавлено в качестве источников модуляции аналоговая треугольная/прямоугольная форма волны LFO и огибающей фильтра, а также вход внешней модуляции CV
Секция Overload модификации: выход по уровню Minimoog Model D автоматически увеличивается и подается обратно на внешний (External) аудио вход для мгновенного овердрайва
Улучшена фиксация гнезд на плате для надежности в гастрольной практике
Клавиши Fatar с постелью TP-9 с чувствительностью к скорости и силе нажатия
MIDI вход/выход и сквозной канал

Примечание: Из-за сложностей процесса сборки и спросом на другие инструменты Moog, компания в состоянии производить в месяц только несколько единиц Minimoog Model D.

Каждый, недавно собранный (вручную!) рабочим Minimoog Model D на заводе Moog в городе Эшвилл, штат Северная Каролина, получает одно единственное, чего не хватает современным синтезаторам - частицу души и огромного труда инженеров.



Этот простой 3-х осцилляторный, монофонический аналоговый синтезатор получил надежный корпус из твердых пород дерева Appalachian и классическую отделку шасси из алюминия. Печатные платы сохранили былое расположение компонентов и контактные отверстия проводников схематической конструкции 1970-х годов - эпохи Minimoog Model D.



Хотя никаких конструктивных изменений не было внесено в оригинальный звуковой модуль и тракт звукопередачи, Minimoog Model D теперь включает в себя ряд современных функциональных модификаций, которые несколько расширяют возможности легендарного инструмента. Эти модификации включают в себя: премиальную постель клавиш Fatar чувствительных к скорости и силе нажатия, отдельную верхнюю панель для CV Jack, выделенный аналоговый LFO с треугольной и квадратной формами волны, CV выходы для основного тона/Gate, интегрированный MIDI, а также модификацию микшера с перегрузкой, который во включенном положении позволяет Minimoog Model D в прямом смысле слова "колдовать над гораздо более перегруженными звуками чем раньше.

Технические параметры:

Oscillators x 3
Noise Generator
External Input

OSCILLATORS
Frequency Range: 0.1 to 20 kHz (In Six Overlapping Ranges)
Oscillator Stability (short term) > 0.25 %
Waveforms:
Triangle
Triangle-Sawtooth (Oscillator–1, Oscillator–2)
Reverse Sawtooth (Oscillator–3)
Sawtooth
Rectangle
Wide Pulse
Narrow Pulse

NOISE GENERATOR
White
Pink

LFO
Rate: 0.05Hz to 200 Hz
Waveform: Triangle (knob down); Square (knob up)

External Input
Input Range: +10 millivolts to +2 volts
Input Impedance: 1MEG Ohms

Filter
Filter Type: Voltage Controlled Low Pass (Moog Ladder Filter)
Cutoff Frequency Range: 10 Hz to 20 kHz
Filter Slope: 24 dB per Octave
Filter Resonance: At Cutoff Frequency

Contour Generators
Attack Time: 1 millisecond to 10 seconds
Decay Time: 4 milliseconds to >35 seconds
Sustain Level: 0 to 100% of Contour peak
Filter Contour Width: 0 to 4 Octaves

Voltage Controlled Amplifiers (VCA)
Loudness Contour Dynamic Range: 80 dB

Audio Input Levels
1/4” External Signal Input
Voltage : +10 millivolts (min); +10 volt (max.)
Nominal Input Impedance: 1000K Ohms

Audio Output Levels
High Level Output
Typical Voltage: 0.5 volts
Maximum Voltage: 4.2 volts (peak-to-peak)
Nominal Output Impedance: 3K Ohms
Low Level Output (30 dB below High level)
Typical Voltage: 15 millivolts
Nominal Output Impedance: 1K Ohms

Headphone Output (stereo)
Maximum Voltage: 0.3 volts
Output Impedance: 8 Ohms

Keyboard
Key Action: Synthesizer (Spring)
Number of Keys: 44
Key Range: F0 to C4
Priority (Low, High, Last): User Selectable
Hardwired Connections:
Oscillator–1 (Pitch)
Oscillator–2 (Pitch)
Filter Contour (Trigger)
Loudness Contour (Trigger)
Switchable Connections:
Oscillator–3 (Pitch)
Filter (Keyboard Tracking 1/3)
Filter (Keyboard Tracking 2/3)
Typical Voltage: 0.5 volts
Maximum Voltage: 4.2 volts (peak-to-peak)
Nominal Output Impedance: 3K Ohms
Glide Rate (octave): 1 millisecond to 10 seconds
Pitch Bend Range: (+/-) 5 semitones (minimum)

Control Voltage Outputs
After Pressure (aftertouch): 1/4” TS
0 to +5 volts with user adjustable trimpot
Pitch: 1/4” TS
-3 volts to +7 volts. C=0 volts
Gate: 1/4” TS
0 to +5 volts
Velocity: 1/4” TS
Selectable 0 to +5 volts or 0 to +10 volts with user adjustable trimpot

Control Voltage Inputs
Loudness: 1/4” TRS
0 to +5 volts; +5 volts = Unity Gain
Ring connector allows pedal control via Moog EP-3 Expression Pedal
Filter (Cutoff Frequency): 1/4” TRS
1 volt per octave of change
Ring connector allows pedal control via Moog EP-3 Expression Pedal Oscillators (Pitch): 1/4” TRS
1 volt per octave of change
Ring connector allows pedal control via Moog EP-3 Expression Pedal Modulation Source: 1/4” TRS
Ring=Noise Send; Tip=Modulation Receive (This jack makes a normalled connection with no cable present.)
Trigger: +5 volt V-Trigger; 1/4” TS
Activates both Contour Generators

MIDI Jacks (5-pin din style)
MIDI In
Note On (Trigger), Note #
MIDI Out
Note On (Trigger); Note #; Pitch CV; Velocity; Aftertouch
MIDI Thru Mirror of the MIDI In signal

Power Supply
Self-switching external supply; 100–240 volts;
50/60 Hz; <12 Watt nominal consumption.
Locking XLR-4 connector.
