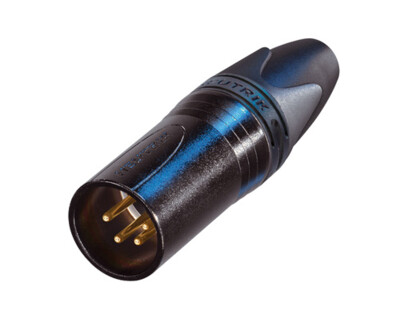

Neutrik NC4MXX-B

4-контактный кабельный разъём (папа) с чёрным металлическим корпусом и позолоченными контактами.

Новое поколение всемирно признанного стандарта XLR-кабельных разъёмов. Преемник серии X предлагает несколько новых функций, которые делают его более надёжным, удобным в сборке и улучшают качество контакта, а также разгрузку натяжения кабеля.

Особенности и преимущества:

• Штекер с улучшенным фиксирующим пазом без «окна»; более прочный корпус повышает долговечность.
• Улучшенная цанговая система разгрузки натяжения обеспечивает большее усилие на выдёргивание и делает сборку проще и быстрее.
• Манжета из полиуретана обеспечивает высокую защиту от изгибающих нагрузок кабеля.
• Доступны цветные кольца и манжеты для кодировки или идентификации.
• Элегантный и эргономичный дизайн — практичный и удобный.
• Прочный корпус из цинкового литья под давлением — долговечный и надёжный.
• Внутренняя резьба корпуса хорошо защищена от повреждений.

Электрические характеристики

• Ёмкость между контактами: ≤ 7 пФ
• Сопротивление контакта: ≤ 3 мΩ
• Диэлектрическая прочность: 1,5 кВ DC
• Сопротивление изоляции: > 10 ГΩ (первоначально)
• Номинальный ток на контакт: 10 A
• Номинальное напряжение: < 50 V

Механические характеристики

• Диаметр кабеля: 3,5 – 8,0 мм
• Усилие вставки: ≤ 20 Н
• Усилие извлечения: ≤ 20 Н
• Ресурс: > 1000 циклов соединения/разъединения
• Сечение проводника: макс. 1,5 мм²
• Сечение проводника: макс. 16 AWG
• Тип монтажа: пайка контактов
• Фиксатор: защёлка

Материалы

• Манжета: полиуретан
• Контакты: латунь (CuZn39Pb3)
• Вставка: полиамид (PA66)
• Запирающий элемент: цинковое литьё под давлением (ZnAl4Cu1)
• Корпус: цинковое литьё под давлением (ZnAl4Cu1)
• Покрытие корпуса: чёрное KTL
• Разгрузка натяжения: полиацеталь (POM)

Эксплуатационные характеристики

• Горючесть: UL 94 V-0
• Соответствие стандарту: IEC 61076-2-103
• Степень защиты: IP 40
• Пригодность к пайке: соответствует IEC 68-2-20
• Диапазон температур: -30 °C … +80 °C
