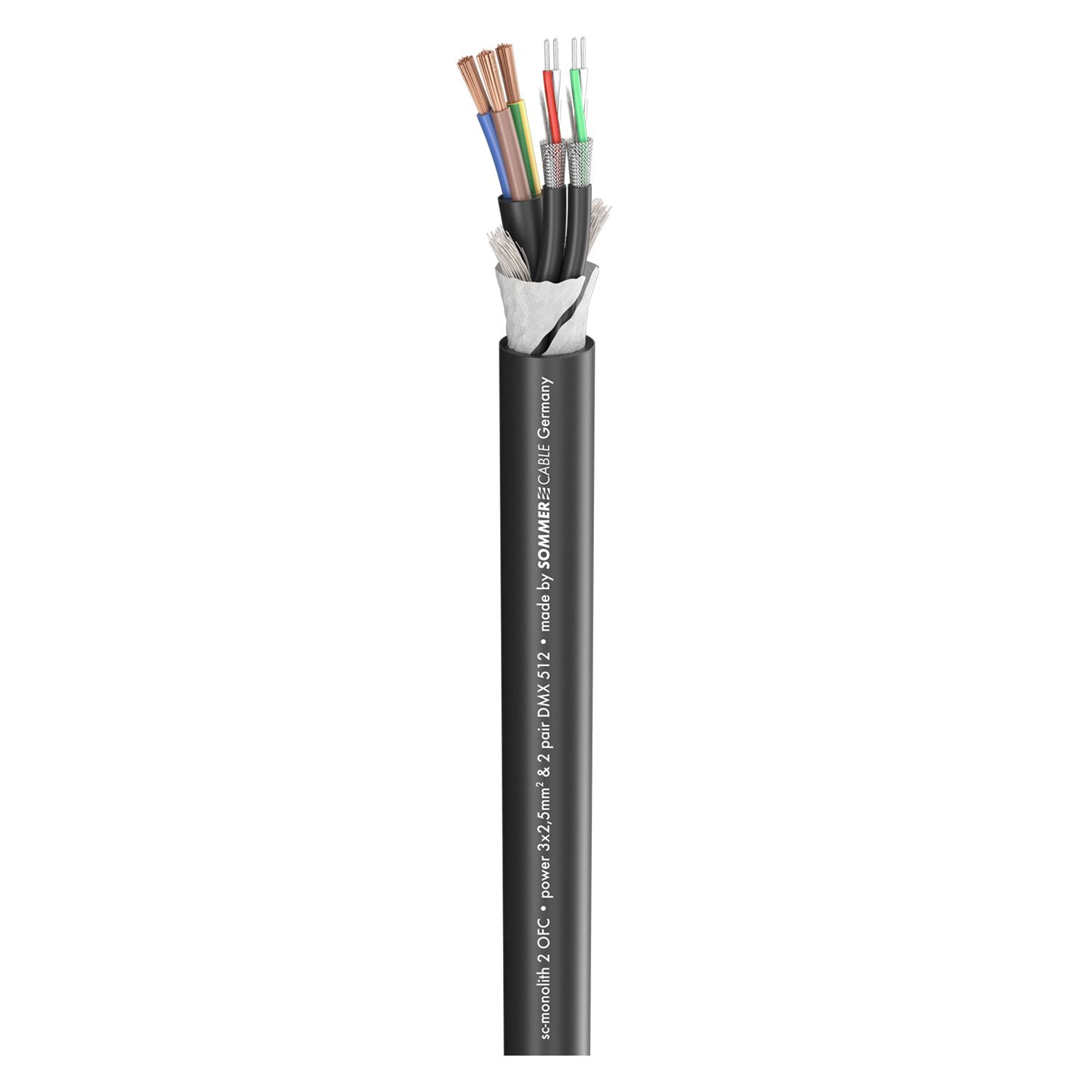

Sommer 500-0281-2 SC-Monolith 2 HV

Когда огни начинают танцевать… люди удивляются! Но за этим стоит немало технологий. И кабели здесь играют далеко не последнюю роль. Питание для прожекторов и управляющие сигналы для их движения должны передаваться по кабелям. Оба типа кабелей объединены в прочный кабельный рукав, который служит входной линией для светового пульта и других устройств, поддерживающих протокол DMX 512.

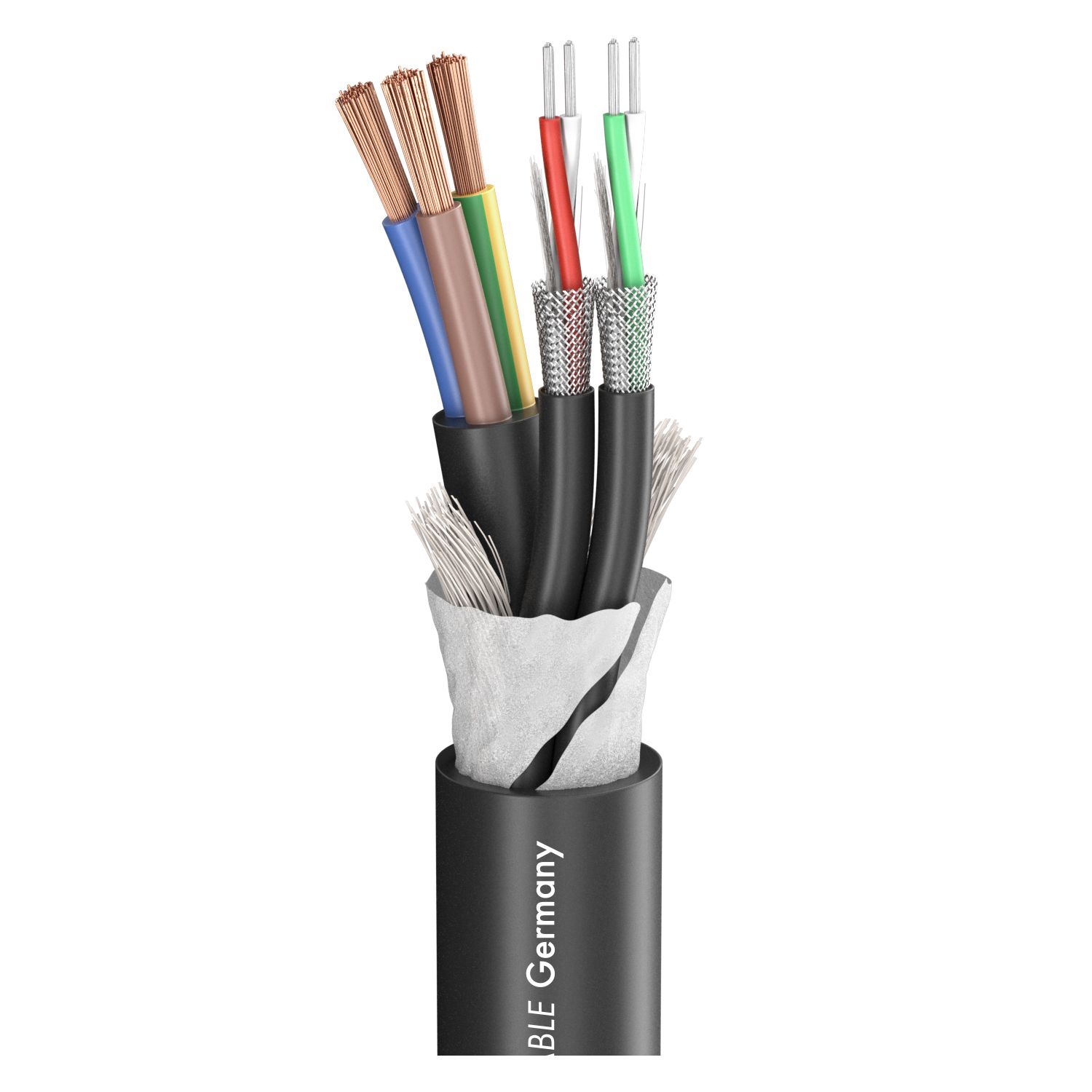

SC-Monolith 2 HV POWER/DMX состоит из силового кабеля 3 x 2,50 мм² и двух линий DMX 512. Каждая пара DMX-проводников экранирована лужёной спиральной медной оплёткой. Силовой кабель разработан в соответствии со стандартом VDE и имеет собственную оболочку для повышенной безопасности.

Разумеется, кабель AES/EBU также может использоваться как микрофонный кабель или как линия питания для активных акустических систем.

Преимущества:

Параллельное управление световыми пультами через один кабель с передачей питания и DMX-сигнала
Очень гибкий и чрезвычайно устойчивый к истиранию благодаря круглой оболочке из хлопка и вискозы
Очень качественное парное экранирование линий DMX с помощью лужёной спиральной медной оплётки или медного экрана

Применение:

Управляющий кабель для DMX-световых консолей (волновое сопротивление …)
Аналоговый и цифровой аудио мультикабель с передачей питания

Свойства: Аналоговый, Цифровой 110 Ω AES/EBU, OFC — медь без кислорода
Область применения: Инсталляция, Мобильное использование внутри/вне помещений, Сцена / Live, Студия / Broadcast
Применение: DMX & Power
Цвет: чёрный
Передача сигнала: симметричная

Конструкция: [(3LIY2,5mm²)Y + 02(2LI2Y0,22mm²)CY]VLY
Конструкция (питание): (3LIY2,5mm²)Y
Конструкция (AES/EBU, DMX): 02(2LI2Y0,22mm²)CY

Материал оболочки: PVC
Наружный диаметр оболочки [мм]: 16,00
Диаметр оболочки (питание) [мм]: 8,30
Диаметр оболочки (AES/EBU, DMX) [мм]: 4,30

Количество каналов (питание): 1
Количество каналов (AES/EBU, DMX): 2

Жиль внутри: 5
Жиль (питание): 3
Жиль (AES/EBU, DMX): 2

Сечение проводника (питание) [мм²]: 2,50
Сечение проводника (AES/EBU, DMX) [мм²]: 0,22

Диаметр проводника (питание) [мм]: 1,78
Диаметр проводника (AES/EBU, DMX) [мм]: 0,56

AWG (питание): 13
AWG (AES/EBU, DMX): 23

Экранирование (AES/EBU, DMX): лужёная медная оплётка
Коэффициент экранирования [%]: 85

Количество медных проволок (питание): 80
Количество медных проволок (AES/EBU, DMX): 7

Диаметр медной проволоки (питание) [мм]: 0,25
Диаметр медной проволоки (AES/EBU, DMX) [мм]: 0,20

Материал изоляции проводника (питание): PVC

Вес на 1 м [г]: 316,56

Устойчивость к УФ: да
Удельное тепловыделение на 1 м [кВт·ч]: 0,92
Форма кабеля: круглый
Поставка: бухта

Температура мин. [°C]: -30
Температура макс. [°C]: 80

Ширина [мм]: 16
Высота [мм]: 16

Емкость провод/провод на 1 м (AES/EBU, DMX) [пФ]: 52
Емкость провод/экран на 1 м (AES/EBU, DMX) [пФ]: 89

Волновое сопротивление (AES/EBU, DMX) [Ω]: 110

Сопротивление изоляции на 1 км (AES/EBU, DMX) [ГОм]: 0,1

Сопротивление проводника на 1 км [Ω]: 0
Сопротивление проводника на 1 км (питание) [Ω]: 80

Испытательное напряжение [В]: 2500
Номинальное напряжение (питание) [В]: 500
Рабочее напряжение (питание) [В]: 300

Класс огнестойкости BPVo-Euroclass: Fca
