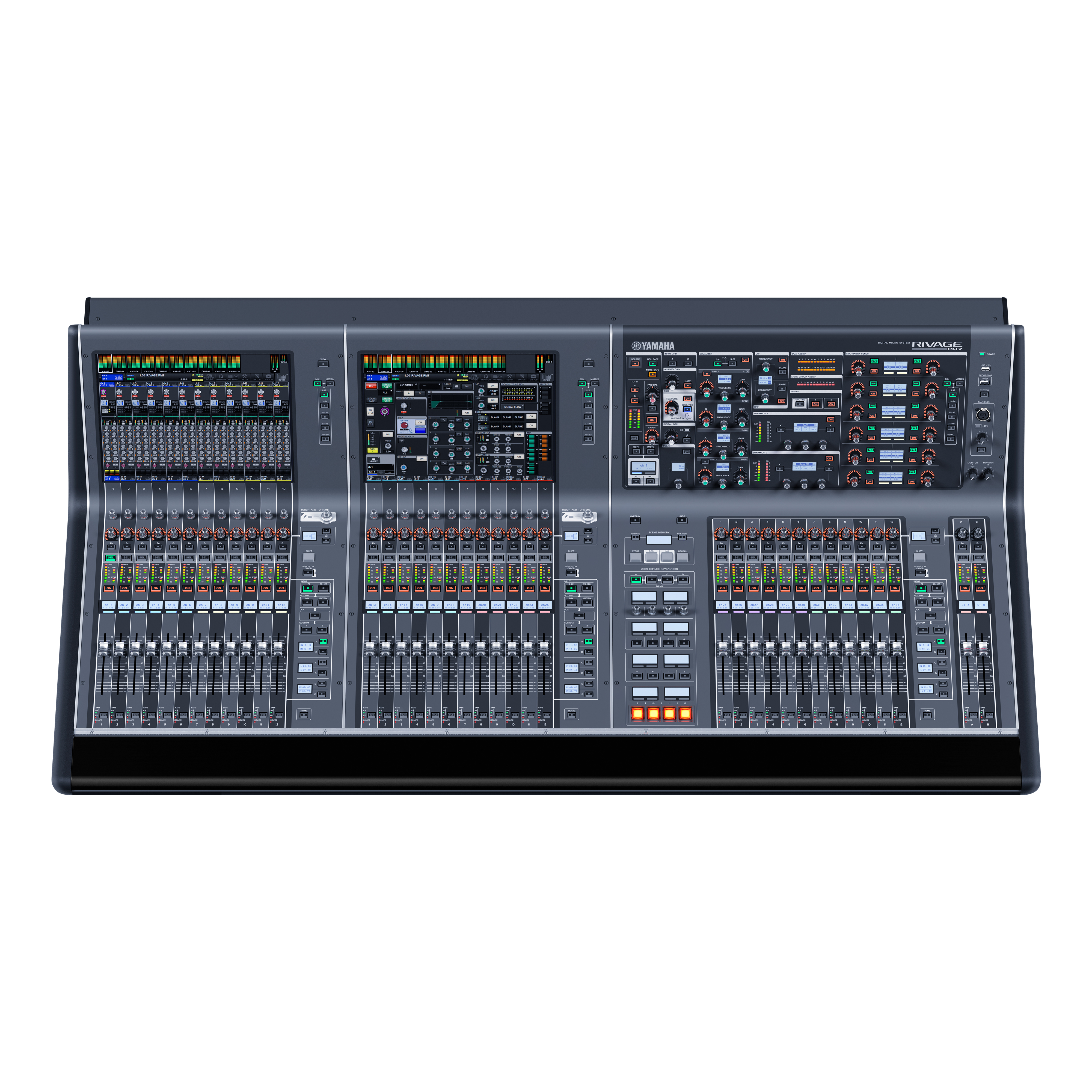

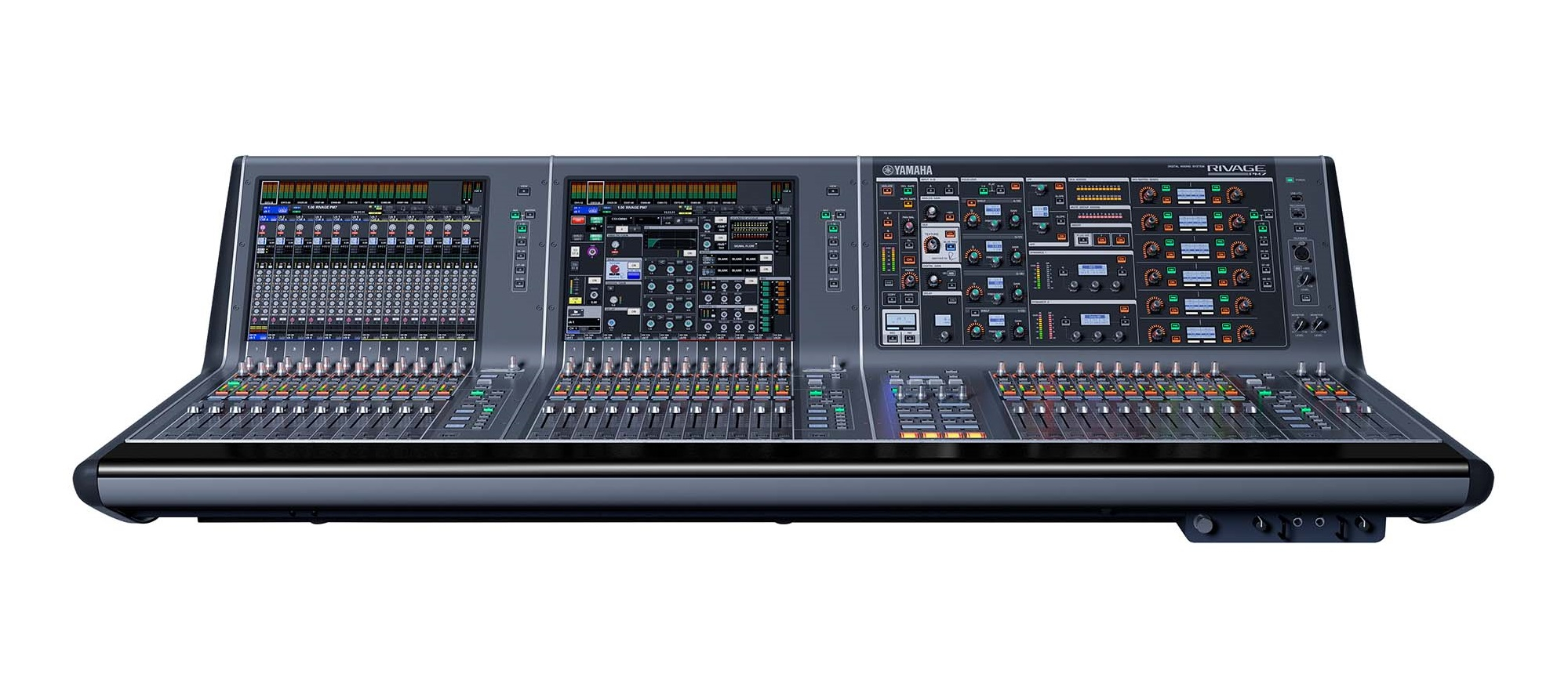

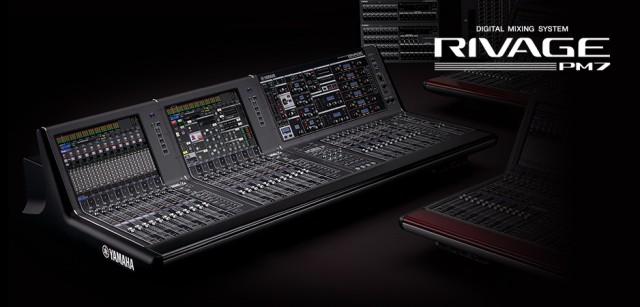

YAMAHA RIVAGE PM7 CSD-R7

Более десяти лет прошло с тех пор, как Yamaha PM1D и PM5D определили направление развития цифровых консолей для работы с живым звуком. Теперь пришло время для нового флагмана, который отвечает значительно более высоким современным требованиям к качеству и универсальности при работе с живым звуком. Yamaha RIVAGE PM7 унаследовал «ДНК», которая сделала консоли PM-серии любимцами требовательных звукоинженеров по всему миру, предлагая усовершенствованные характеристики и производительность, выводящие продукцию Yamaha на новую вершину среди цифровых микшерных консолей.

Система RIVAGE PM7 состоит из контрольной панели управления со встроенным DSP-модулем CSD-R7, стейджбоксов RPio622 I/O, трёх типов RY-карт и двух типов HY-карт. По размеру и расположению контрольных функций CSD-R7 полностью идентична «большой» контрольной поверхности RIVAGE PM10 CS-R10. Благодаря встроенному DSP, RIVAGE PM7 предлагает аналогичные высокие стандарты работы и эффективность рабочего процесса в относительно компактной портативной системе. «PM-бренд» Yamaha продолжает приносить инновации и развивать индустрию работы с живым звуком.

Идеальная отправная точка для творческой работы со звуком — прозрачный, незакрашенный звук. Все микшеры Yamaha построены на этой философии, чтобы позволить инженерам точно «видеть» звук на сцене, без окрашивания, а затем при необходимости добавлять творческие штрихи. Неизменная приверженность Yamaha этой концепции продолжается и в RIVAGE PM7.

Два типа I/O рэков для идеального звучания

Yamaha предлагает два типа высококачественных рэковых модулей I/O (ввода-вывода) для RIVAGE PM7, каждый из которых работает со своим типом аудиосети.

Первый тип — это сеть TWINLANe с подключением оптическим кабелем для одновременной передачи до 400 аудиоканалов. Комбинации модуля ввода-вывода RPio622 и/или RPio222 и аудиоинтерфейсных карт HY256-TL или HY256-TL-SMF позволяют передавать входные сигналы с гибридных микрофонных предусилителей, которые поднимают концепцию «натурального звучания» Yamaha на новый уровень, как и цифровые модули с безупречными VCM-моделями трансформаторов Rupert Neve Designs и обработка SILK, которые потрясающе передают музыкальность и атмосферу.

Второй цифровой протокол для передачи аудио — Dante от компании Audinate, уже является стандартом для цифровых консолей серий CL и QL, а также для ряда других устройств Yamaha. Dante-совместимые модули ввода-вывода Rio3224-D2 и Rio1608-D2 в комбинации с картой расширения HY144-D обеспечивают высококачественное звучание для серии RIVAGE PM.

Точно и чисто переданный сценический звук обеспечивает идеальную основу для творческой работы.

Качество Rupert Neve для всех звукоинженеров

Оснащённые аналоговыми картами RY-ML-SILK, модули ввода-вывода RPio622 и RPio222 предлагают выдающиеся эмуляции трансформаторных схем и SILK-обработки, представленных в микрофонных предусилителях Rupert Neve Designs, безупречно смоделированные с использованием технологии Yamaha VCM (Virtual Circuitry Modeling).

Звукоинженеры ценят микрофонные предусилители Rupert Neve за их приятную естественную компрессию и сатурацию. Обработка SILK способна поднять эту привлекательную звуковую платформу на новый уровень. Звуки, которые обычно теряются в миксе, получают новую жизнь и блеск с пышным аналоговым характером.

Функция SILK-процессинга в аудиоинтерфейсной плате RY16-ML-SILK с гибридными микрофонными предусилителями предлагает два варианта звучания: «RED» для яркого энергичного звучания и «BLUE» для цельности и энергичности. Существует также регулятор «TEXTURE», который музыкально формирует гармонические компоненты, чтобы наилучшим образом передать источник. Преимущества обработки SILK становятся очевидны и при работе с эквалайзерами и плагинами реверберации.

RIVAGE PM7 делает желанный звук предусилителей Rupert Neve доступным для более широкого круга звукоинженеров, которые могут использовать его в своей творческой работе.

Встроенный автомикшер Dan Dugan Automixer

Благодаря тесному сотрудничеству с Dan Dugan Sound Design, знаменитый микрофонный автомикшер Dan Dugan с использованием современных алгоритмов встроен в цифровые системы микширования RIVAGE PM. Настройка проста: активируйте процессор в инсерте до 64 каналов для автоматической оптимизации распределения коэффициентов усиления микрофонов. Контроль усиления очень плавный и естественный — так, как будто миксом управляют опытные операторы. Система также эффективно снижает проблемы с обратной связью и гребенчатыми фильтрами. Для речевых задач, особенно в непредусмотренных сценарием ситуациях, это позволяет оператору сосредоточиться на деталях, а не на фейдерах, для создания высококачественного микса.

Удобство работы

Микшерная консоль является основным инструментом звукоинженера. Удобство и оперативность имеют решающее значение, особенно в сегодняшней динамичной индустрии работы с живым звуком. Именно поэтому цифровые пульты Yamaha созданы для обеспечения уникального сочетания работы в аналоговом стиле с передовыми суперсовременными цифровыми технологиями, доступными на данный момент. Всемирное признание цифровых микшеров Yamaha является свидетельством их успеха, и RIVAGE PM7 продолжает эту традицию. Он имеет те же размеры и контрольную панель, что и флагманский RIVAGE PM10, и предлагает идентичный ему пользовательский интерфейс.

Благодаря удобству и функциям, полностью ориентированным на работу на современной сцене, серия RIVAGE PM позволяет звукоинженерам сосредоточиться на звуке и наслаждаться творческим процессом.

Совершенный интерфейс Yamaha Selected Channel

Ключевым элементом легендарной функциональности цифровой консоли Yamaha является концепция Selected Channel, обеспечивающая прямой доступ к параметрам любого канала, выбранного с помощью клавиши SEL. «Selected Channel» в RIVAGE PM7 унаследовал полнофункциональную конфигурацию флагманского RIVAGE PM10, обеспечивая прямой и быстрый доступ ко всем параметрам канала. Энкодеры, кнопки и индикаторы в общепринятой компоновке максимально используют доступное пространство панели для удобства работы в любых условиях и ситуациях.

Синергия сенсорных дисплеев и фейдерных линеек для интуитивного управления

Панель управления RIVAGE PM7 имеет три группы по 12 фейдеров, которым можно назначать каналы в нужной конфигурации. Две крайние левые группы фейдеров работают с большими сенсорными дисплеями на верхней панели, обеспечивая расширенную рабочую среду Centralogic. Поканальные линейки переходят вертикально в дисплеи, для понятного, логичного управления. Возможность управлять каналами группами по 12 обеспечивает гибкость практически для любого рабочего процесса.

Мониторная секция, для задач любой сложности

Потребности в мониторинге при работе с живым звуком могут значительно варьироваться, поэтому здесь необходима гибкая система мониторинга. Система RIVAGE PM7 имеет два мониторных/cue выхода с независимой регулировкой уровня, а для мгновенного вызова можно сохранить до восьми комбинаций источников. Мониторная секция также предлагает задержки, а также восьмисмуговый параметрический эквалайзер. Точка инсерта до EQ-блока позволяет использовать плагины в мониторной секции. Тщательно продуманные и гибкие функции в разделе мониторинга RIVAGE PM7 позволяют легко адаптироваться к любой ситуации.

Удобство кроется в деталях

Основные энкодеры на панели RIVAGE PM7 окружены подковообразными кольцами индикаторов, которые указывают на текущую настройку. Форма колец спроектирована таким образом, чтобы обеспечить оптимальную видимость, когда, например, взгляд оператора на энкодеры направлен снизу, что часто бывает при расположении многофункциональных энкодеров над фейдерными линейками. Уникальная форма гарантирует и то, что индикаторы в положении на «12 часов» не скрыты за ручкой энкодера.

Ещё одна важная особенность — форма наконечников фейдеров, разработанная на базе многолетнего опыта проектирования и создания интерфейсов микшеров. Наконечники фейдеров имеют такой эргономичный контур, что с его помощью возможно точное, удобное управление независимо от того, где ваш палец касается контура регулятора. Это функция, которую можно по-настоящему оценить только попробовав самому.

В целом консоль так спроектирована с сенсорными дисплеями и секцией "Selected Channel" на приподнятой верхней панели, что обеспечивает оптимальную видимость с рабочего места звукоинженера, а также лёгкий доступ ко всем элементам управления. Сцена и консоль находятся в пределах видимости одновременно. Сенсорные экраны также расположены в пределах лёгкой досягаемости.

Улучшенная функциональность

Одним из важнейших преимуществ современных цифровых консолей является возможность сохранять в память сцены и настройки. Но разные инженеры могут широко варьировать стили микширования и иметь разное представление о том, как использовать память сцен, поэтому эта функция должна быть реализована максимально гибким способом.

Система RIVAGE PM7 предоставляет множество способов «фильтрации» операций вызова памяти сцены. Focus Recall, функция, уже знакомая пользователям консолей Yamaha, позволяет указать типы данных, которые нужно вызывать. Recall Safe работает по-другому, предотвращая вызов определённых типов данных. Теперь фильтр «Isolate» позволяет указать модули каналов, включая библиотеки EQ, динамику и т. п., которые будут защищены от операций вызова из памяти. Это означает, что даже если определённые параметры канала защищены Recall Safe, например, вы можете мгновенно изолировать и защитить весь канал, не изменяя настройки Recall Safe. Эта функция будет иметь большое значение в ситуациях, когда широко используется память сцен.

Фильтр Overlay для быстрого реагирования на внезапные изменения

Фильтр Overlay — ещё одна новая функция, которая может заметно расширить полезность памяти сцен. Этот фильтр может быть «наложен» на текущий микс для применения сдвигов к уровням положения фейдеров и уровню посылов на миксы/матрицы независимо от вызванных настроек сцены. Примером того, как это может быть использовано, является появление незапланированного исполнителя, требующего корректировки уровня соответствующего канала. Используя фильтр Overlay, вы можете сделать временное относительное изменение уровня на этом канале, а затем мгновенно вернуться к исходному уровню. Фильтр Overlay докажет свою ценность в ситуациях, требующих внезапных изменений, а также способности легко вернуться к исходным настройкам.

Функции для работы в теле- и радиовещании

RIVAGE PM7 поддерживает технологию 5.1-канального панорамирования объёмного звучания и мониторинг для широковещательных приложений и имеет две шины объёмного звучания для эффективной международной трансляции. Также предусмотрена функция Mix Minus, позволяющая с помощью всего нескольких простых действий удалять определённый источник из трансляции.

Два удобных подхода к записи живого звука

Профессиональное качество записи в реальном времени становится важной особенностью в живых звуковых консолях. В дополнение к удобной двухканальной записи на USB-накопитель, RIVAGE PM7 поддерживает многодорожечную запись через аудиосеть Dante для удовлетворения максимально широкого диапазона требований к серьёзной записи.

Функция 2-трековой записи на USB-накопитель непосредственно записывает выход шины STEREO или MIX на флеш-накопитель. Фоновая музыка или звуковые эффекты, записанные на флеш-накопитель, также могут быть назначены на любой входной канал для воспроизведения. Преобразование частоты дискретизации предоставляется как для входа, так и для выхода, поэтому функцию рекордера можно использовать, не задумываясь о частоте дискретизации системы. Поддерживается запись или воспроизведение файлов WAV или MP3.

Многодорожечные записи могут быть сделаны на компьютер с DAW-приложением через аудиосеть Dante. Запись с высоким разрешением до 128 каналов (вход и выход) на частоте 96 кГц возможна, если компьютер оснащён картой расширения Dante Accelerator PCIe. С Dante Virtual Soundcard максимальное количество входных/выходных дорожек составляет 64.

Многодорожечные записи репетиций, сделанные таким образом, могут использоваться для «виртуального саундчека» позже, когда исполнители недоступны. Входной патчинг для всех необходимых каналов можно переключить в одну операцию для записи и виртуального саундчека. Воспроизведение записывающего устройства и сценические сигналы можно даже комбинировать при необходимости.

Основные особенности:

• Каналы: 144 моно, 60 микс, 36 матриц (v.4.0 и выше)
• Обработка 96 кГц
• 2 х 15" сенсорных дисплея
• Фейдеры: 38 (12 + 12 + 12 + 2)
• Selected Channel
• Custom Fader banks: 6 x 2 (на каждом блоке)
• User Defined keys: 12 x 4 банка
• User Defined knobs: 4 x 4 банка

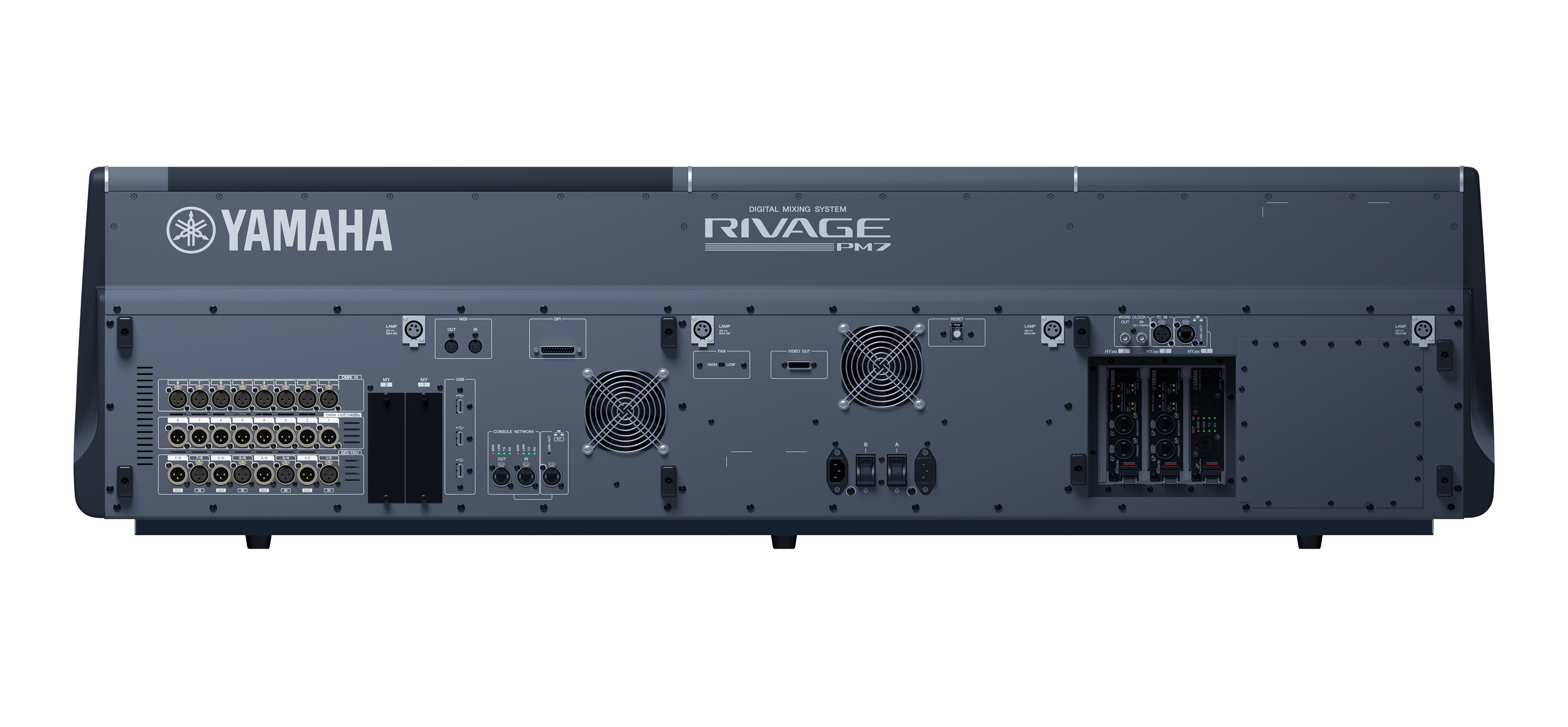

• Аналоговые I/O: 8/8
• Слоты: 3 x HY, 2 x MY
• AES/EBU: 4 вх/4 вых (с SRC)
• Порт GPI (8 in/8 out)
• Word Clock In/Out
• MIDI In/Out
• 5 USB (1 для 2-трековой записи)
• Video Out (DVI-D)
• TC In
• Два встроенных источника питания
