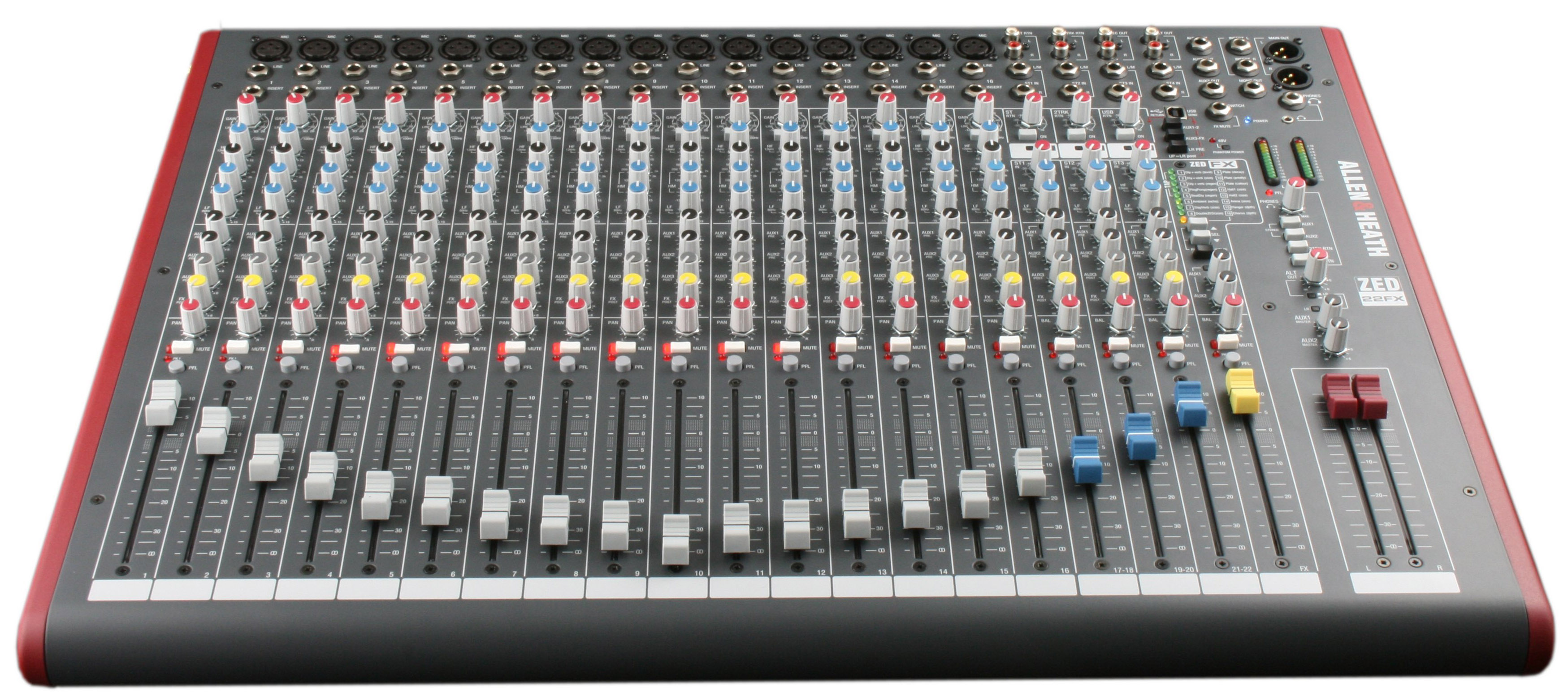

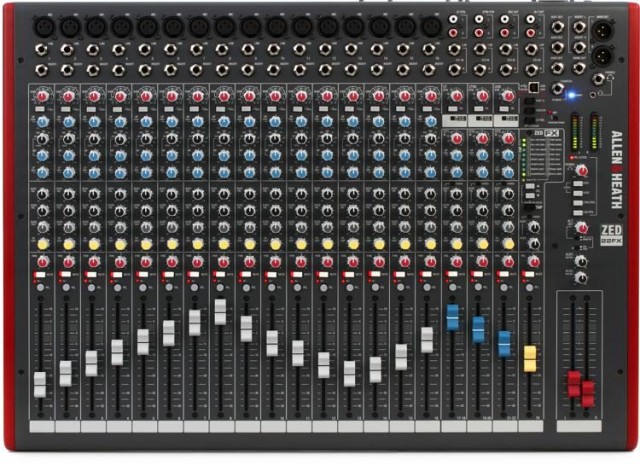

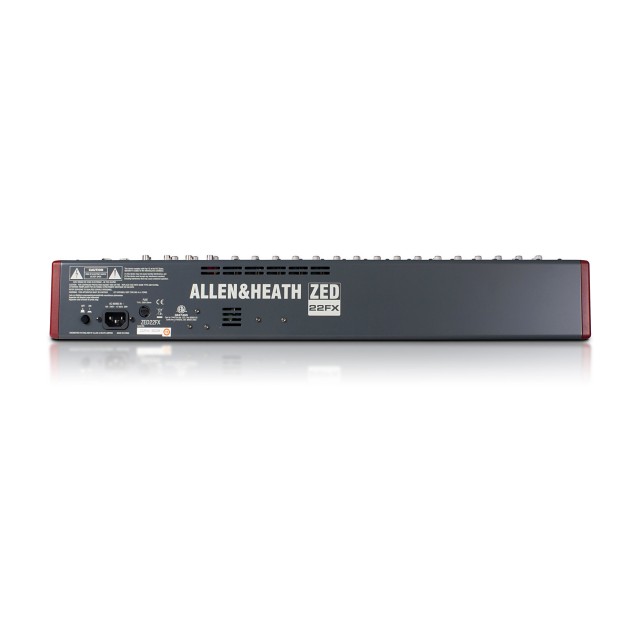

Микшерный пульт ZED 22 FX оснащен 16 моно каналами, 3 стерео каналами, встроенным DSP процессором эффектов, USB-интерфейсом для обмена двухканальными аудиосигналами с компьютером Мас или РС с частотой дискретизации 32, 44,1 и 48 кГц и разрядность 16 бит. Каждый канал имеет четыре посыла (два префейдерных и два постфейдерных, последний предназначен для встроенного процессора), регулятор панорамы/баланса, кнопку заглушения со светодиодным индикатором, кнопку индивидуального прослушивания (PFL) со светодиодным индикатором, фейдер уровня. Каждый моно канал также имеет симметричный микрофонный вход (XLR), симметричный/несимметричный линейный вход (1/4 Jack), разрыв (1/4 Jack), регулятор чувствительности, кнопку включения обрезного фильтра низких частот (100 Гц, 12 дБ/окт), 3-х полосный эквалайзер с полупараметрической регулировкой средних частот. Используются микрофонные/линейные предусилители Duo Pre, имеющие двухкаскадную конструкцию (первый каскад предназначен только для микрофонного входа). Каждый стереоканал также имеет пару входов (1/4 Jack, левый — моно), регулятор уровня, двухполосный эквалайзер, кнопку переключения префейдерных посылов на работу в стереорежиме, дополнительную пару входов с регулятором уровня, кнопкой включения и кнопкой коммутации с основной шиной. У первых двух каналов дополнительные входы выполнены на разъемах RCA, третий канал получает сигнал с USB-входа.
Характеристики:

16 микрофонных / линейных входов, класса-А с FET схемами высокого сопротивления

Разъемы XLR от Neutrik

Гнезда 1/4 Jack от Neutrik

3-полосный эквалайзер с MUSIQ

2-х полосный EQ на стерео-линейках

Предусилители DuoPre

2 посыла

Панорама

Длинноходные 100-мм фейдеры

2 pre-fader AUX посыл

1 FX посыл

DSP процессор эффектов

16 пресетов

Световая индикация PFL

Стерео возвраты и playback

Входы с регулировкой уровня

12 сегментные индикатор уровня сигнала

2 стерео входа MP3 плеер

16 эффектов с Tap Tempo

2 стерео входа с 2-полосным эквалайзером

3 посыла AUX (один pre и один post fade)

Интерфейс USB

Cтерео вход для воспроизведения с дополнительного внешнего источника

Отдельные выходы для записи

Главные стерео выходы на разъемах XLR с инсертами

Выход для подключения мониторных наушников

Выход для мониторных акустических систем

48 В фантомное питание для микрофонов

DI переключатели на входах
Секция DSP-FX
Процессор эффектов имеет 16 алгоритмов (ревербераторы, синхронизируемые дилеи, фленджер, хорус), девять светодиодных индикаторов и три кнопки для управления одним параметром каждого эффекта, регуляторы уровня эффекта в шинах первых двух посылов (с кнопкой переключения в стереорежим), регулятор баланса, кнопку заглушения со светодиодным индикатором, кнопку индивидуального прослушивания (PFL) со светодиодным индикатором, фейдер уровня, два дополнительных входа (Jack), вход для педального переключателя (Jack, включает обработку).
В пульте дополнительно установлено: 2 выхода для записи (RCA), 2 альтернативных выхода (RCA) с регулятором уровня и кнопками выбора источника, три выхода посылов (Jack, первые два имеют регуляторы общего уровня), два основных выхода (XLR) с фейдерами уровня, два разрыва основной шины (Jack), моно выход (Jack), два выхода для наушников (Jack) с регулятором уровня и кнопками выбора источника, кнопка включения фантомного питания (48 В, одновременно для всех микрофонных входов) со светодиодным индикатором, два 12-сегментных индикатора уровня, кнопки выбора источника сигнала для USB-выхода.
Гитарный DI вход
Предусилители ZED-22 аналогичны по конструкции с пультами MixWizard, но имеют несколько существенных отличий. Входы Hi-Z имеют высокий импеданс на входных разъемах для согласования с нормальным уровнем линейных сигналов или входного сигнала от звукоснимателя гитары. Новое исполнение входов были использованы с целью расширения возможностей использования гитары без необходимости подключения инструмента в ламповый предусилитель. Чрезвычайно высокий входной импеданс обеспечивает необходимую нагрузку на каскаде класса-А выполненный на FET элементах ( полевых транзисторах).
Техническая характеристика:
Уровни выходного сигнала

Вход
Mono channel (XLR) Input..................................+6 to –63dBu for nominal (+17dBu in max)
Mono channel Line Input (Jack socket)...............................+10 to –26dBu (+30dBu maximum)
Insert point (TRS Jack socket).........................................0dBu nominal +21dBu maximum
Stereo Input (Jack sockets)..................................0dBu nominal (control = Off to +10dB)
Stereo input (phono sockets).................................0dBu nominal (control = Off to +10dB)

Выход
L, R & Mono Outputs (L&R XLR, Mono Jack).............................0dBu nominal. +21dBu maximum.
Aux Outputs (Jack sockets)...........................................0dBu nominal. +21dBu maximum.
Alt Outputs (phono sockets)..........................................0dBu nominal. +21dBu maximum.
Rec Outputs (phono sockets)..........................................0dBu nominal. +21dBu maximum.

Частотная характеристика
Mic in to Mix L/R Out, 30dB gain +0.5/-1dB......................................20Hz to 20kHz.
Line in to Mix L/R out 0dB gain +0.5/-1dB........................................10Hz to 30kHz
Stereo in to Mix L/R out +0.5/-1dB...............................................10Hz to 30kHz

Уровень искажений и шумы (THD+n)
Mic in to Mix L/R Out, 0dB gain 1kHz +10dBu out.......................................0.004%
Mic in to Mix L/R Out, 30dB gain 1kHz.................................................0.014%
Line in to Mix L/R out 0dB gain 0dBu 1kHz.............................................0.005%
Stereo in to Mix L/R out 0dB gain +10dBu 1kHz.........................................0.003%

Уровень выходного сигнала
Analogue Headroom from nominal (0Vu)................................................21dB
USB in & out headroom from nominal (0Vu)............................................14dB

Соотношение сигнал-шум
Mic Pre EIN @ max gain 150R input Z 22-22kHz.........................................-127dBu
Mix L/R out, L/R faders = 0, 22-22kHz ZED-22FX........................................-84dBu
