Allen&Heath ZED436

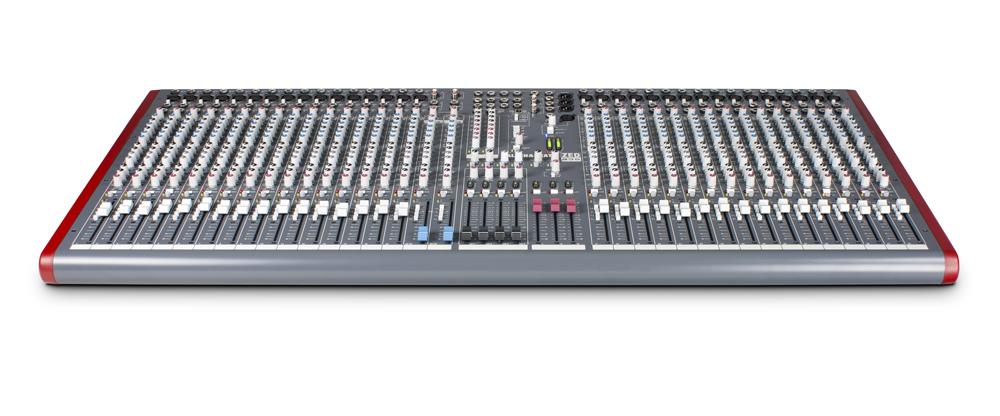

Аналоговая микшерная консоль, 32 моно канала, 2 стерео, 2 дополнительных стерео на L/R каналах, индивидуальное фантомное питание +48В на моно каналах, 6 AUX (2pre+2post+2pre/post), 4 подгруппы, Insert (mono, GRP, LRM), Direct Output (моновходы), 4-х полосый эквалайзер с полупараметрической регулировкой двух средних частот и кнопкой включения, матрица 7 х 2, USB интерфейс посыл/возврат, длинноходные 100-мм фейдеры, встроенный блок питания, габариты 1135 x 560 x 129 мм, вес 22 кг.

Микшерный пульт оснащен 32 моно каналами, 2 двойными стерео каналами, 4 подгруппами, 2-х канальной коммутационной матрицей, 3 основными шинами, USB-интерфейсом для обмена 2-х канальными аудиосигналами на РС или Мас с частотой дискретизации 32, 44,1 и 48 кГц и разрядностью 16 бит. Каждый канал имеет 6 посылов (2 префейдерных, 2 постфейдерных, 2 переключаемых), регулятор панорамы/баланса, кнопку Mute со светодиодным индикатором, кнопку индивидуального прослушивания (PFL) со светодиодным индикатором, светодиодные индикаторы наличия сигнала и перегрузки, кнопки коммутации с основной стереошиной, основной моношиной и двумя парами подгрупп, фейдер уровня. Линейка моно канала получила симметричный микрофонный вход (XLR) с кнопкой включения фантомного питания (48 В), симметричный/несимметричный линейный вход (1/4 Jack), разрыв (1/4 Jack), симметричный прямой выход DI (1/4 Jack), регулятор чувствительности, кнопку включения обрезного фильтра низких частот (100 Гц, 12 дБ/окт), 4-х полосный эквалайзер с полупараметрической регулировкой двух средних частот и кнопкой включения.

Характеристики:

• 32 микрофонных / линейных входа класса-А с FET схемами высокого сопротивления
• 2 стерео канала
• 2 дополнительных канала
• Разъемы XLR от Neutrik
• Гнезда 1/4 Jack от Neutrik
• 4-полосный эквалайзер с MUSIQ
• Предусилители DuoPre
• По канальный Insert
• Панорамирование
• Длинноходные 100-мм фейдеры
• Индивидуальное прослушивание AFL
• Световая индикация PFL
• Матрица 7 х 2
• Стерео возвраты и playback
• Входы с регулировкой уровня
• Два 12 сегментных индикатора уровня сигнала
• 2 стерео входа MP3 плеер
• 6 AUX (2pre+2post+2pre/post)
• Интерфейс USB
• Cтерео вход для воспроизведения с дополнительного внешнего источника
• Отдельные выходы для записи
• Главные стерео выходы на разъемах XLR с инсертами
• Выход для подключения мониторных наушников
• Выход для мониторных акустических систем
• Индивидуальное фантомное питание 48 В для микрофонов

В входной секции используются микрофонные/линейные предусилители Duo Pre, имеющие двухкаскадную конструкцию (первый каскад используется только для микрофонного входа), блок стереоканалов также имеют пару входов (1/4 Jack, левый — моно), регулятор уровня, 4-х полосный эквалайзер с кнопкой включения, фейдер уровня. Кроме того, на каждом стереоканале есть дополнительная пара входов (RCA) с регулятором уровня и кнопкой коммутации. Блок подгруппы имеет выход (1/4 Jack), разрыв (1/4 Jack), кнопки коммутации с основной стереошиной и основной моношиной, регулятор панорамы, четырехсегментный светодиодный индикатор уровня, кнопку заглушения, кнопку индивидуального прослушивания (AFL) со светодиодным индикатором. Канал матрицы (7х2) имеет выход (1/4 Jack), регуляторы уровня подгрупп, регуляторы уровня основных шин, регулятор общего уровня, кнопку индивидуального прослушивания (AFL) со светодиодным индикатором. 2 входа + 2 выхода для фонограммы (RCA), 6 выходов посылов, 3 основных выхода (XLR, каждый имеет разрыв на 1/4 Jack, 4-х сегментный светодиодный индикатор уровня, кнопку мутирования, фейдер уровня), 2 выхода для наушников с регулятором уровня и кнопкой выбора источника, вход для переговорного микрофона (XLR) с регулятором уровня и кнопками коммутации, два 12-сегментных индикатора уровня, кнопки коммутации USB-входа и выбора источника сигнала для USB-выхода.

USB интерфейс

Просто подключите с помощью USB кабеля к вашему ZED, выберите способ USB маршрутизации на микшере и тип устройства с вашего ПК или Mac. Теперь пульт готов к работе.Все что вам следует сделать, выбрать конфигурацию тракта: посыл / возврат.

Варианты посыла:

1) Main Mix левый + правый (Post-fade)
2) Main Mix левый + правый (Pre-Fade)
3) Auxes 1-2
4) Auxes 5-6
5) Matrix 1-2.

Параметры возврата:

1) Подключение к шине Playback
2) Подключение к шине 3 стерео канала

MUSIQ

Zed-436 оснащен 4-х полосным эквалайзером с полупараметрической регулировкой двух средних частот и кнопкой включения. Секция четырех полос EQ взята с консоли GL2200 и оптимизирована (добротность в частности) для выравнивания отдельных инструментов.

DuoPre ™

Конструкция DuoPre основана на проверенной временем технологии предусилителей чрезвычайно успешной серии PA. Zed-436 также получил предусилители DuoPre, в которых используется двухкаскадная схема с тщательным контролем усиления канала. Сигнала от входного XLR разъема имеет запас усиления в -69 дБ и очень низкий шум тракта. Усиление первого каскада способствует снижению нежелательного шума. Когда сигналы линейного характера с высоким входным импедансом просто переходят на второй каскад преобразования предварительного усилителя.

Техническая характеристика:

Уровни выходного сигнала

• Вход

Mono channel (XLR) Input..................................+6 to –63dBu for nominal (+17dBu in max)
Mono channel Line Input (Jack socket)...............................+10 to –26dBu (+30dBu maximum)
Insert point (TRS Jack socket).........................................0dBu nominal +21dBu maximum
Stereo Input (Jack sockets)..................................0dBu nominal (control = Off to +10dB)
Stereo input (phono sockets).................................0dBu nominal (control = Off to +10dB)
2 Track Input (phono sockets)..........................................0dBu nominal +21dBu maximum

• Выход

L, R & Mono Outputs (XLR)............................................+4dBu nominal. +27dBu maximum
L, R & M Insert (TRS Jack socket).....................................-2dBu nominal +21dBu maximum
Group Outputs (Jack sockets).........................................+4dBu nominal. +27dBu maximum
Group Insert (TRS Jack socket)........................................-2dBu nominal +21dBu maximum
Aux Outputs (Jack sockets)............................-2dBu nominal +21dBu maximum (Bal Option +4)
Matrix Outputs (TRS Jack socket)....................-2dBu nominal. +21dBu maximum. (Bal Option +4)
2 Track Output (phono sockets)........................................0dBu nominal. +21dBu maximum
Direct Out (TRS Jack socket)..........................................0dBu nominal. +21dBu maximum

• Частотная характеристика

Mic in to Mix L/R Out, 30dB gain +0.5/-1dB..........................................20Hz to 20kHz
Line in to Mix L/R out 0dB gain +0.5/-1dB...........................................10Hz to 30kHz
Stereo in to Mix L/R out +0.5/-1dB..................................................10Hz to 30kHz

• Уровень искажений и шумы (THD+n)

Mic in to Mix L/R Out, 0dB gain 1kHz +10dBu out......................................0.004%
Mic in to Mix L/R Out, 30dB gain 1kHz................................................0.014%
Line in to Mix L/R out 0dB gain 0dBu 1kHz............................................0.005%
Stereo in to Mix L/R out 0dB gain +10dBu 1kHz........................................0.003%

• Уровень выходного сигнала

Analogue Headroom from nominal (0Vu).................................................21dB
USB in & out headroom from nominal (0Vu).............................................14dB

• Соотношение сигнал-шум

Mic Pre EIN @ max gain 150R input Z 22-22kHz -127dBu
Mix Noise, LR out, 32 channels routed, Ref +4dBu, 22-22kHz..........................-88dB (-84dBu)
