В акустическом экране Sector 45 применяется метод ослабляющей интерференции волн, используемый в подготовленных вокальных кабинках, студиях и безэховых камерах. Данный эффект достигается многослойностью поглощающих и отражающих материалов таких как: камень, стекловолокно, древесина, пластик, полиуретан, войлок, вата и прочее. Именно за счет комбинирования материалов корректируются необходимые частоты с заданным коэффициентом поглощения звука для создания диффузного поля.
Sector 45 - имеет общий внешний вид стандартных акустических экранов, при этом отличается принципом работы. В экране применяется перекрестный тип конструкции. Он состоит из слабогорючей полиуретановой пены CMHR, упрочненной модифицированным эпоксидным компаундом, диффузного отражателя волнового типа, синтетического гипоаллергенного войлока, комбинации алюминиевой пленки с флизелин-бумажной прослойкой и латунной фольги.
Особенности:
Высокий коэффициент фильтрации отражений
Среднее звукопоглощение от 3 до 5 дБ(FS) - зависит от условий
Эффективная область 300 Гц - 2 кГц
Эффективное диффузное поле вокруг микрофона при минимальных габаритах
Угол дуги окружности 300° и полезная площадь поглощения 0.45 м²
Раздельная установка на стойки сводит к нулю возможный резонанс экрана передаваемый на капсюль
Может использоваться как для вокала, так и для записи духовых инструментов
Внутреннее пространство рассчитано на несколько микрофонов, включая системы записи: X/Y, Mid-Side, *ORTF (*необходим Т-переходник для поворота экрана на 90°)
Безопасные и гипоаллергенные материалы согласно ДСТУ и УкрСЕПРО (Сертификат FIRA)
Модульная конструкция и широкий выбор обивки и цветов оформления (бархат, шелк, велюр)
На 80% состоит из отечественных компонентов
В основе анализ
Отличительной особенностью Sector 45 является его увеличенная дуга окружности в 300°. Решение предусматривает интерференцию звука с последующей противофазой амплитуды волны. Применение волновых сегментов из CMHR с увеличенной дугой сектора, дают максимум поглощения во внутреннем пространстве перед отражением на источник звука.

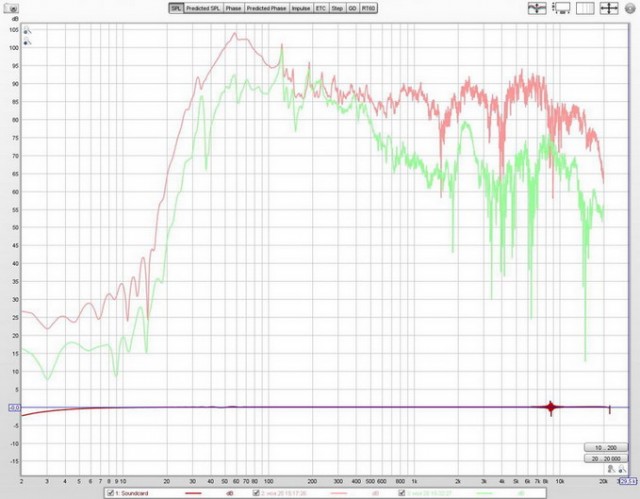

Замеры уровня в аппаратной. В оптимальных условиях коррекция превышает 10 дБ!
Модификация фазы волны
Вопреки тому, студийные и лабораторные условия кардинально отличаются от тех условий, где экран будет работать. По мере сертификации Sector 45, мы будем подгонять параметры звукопоглощения, ссылаясь на средний показатель домашних студий.
В настоящий момент экран имеет среднее звукопоглощение 3-5 дБ-FS в плоскости (зависит от размещения в пространстве). Его легко выраженная линейная коррекция АЧХ источника не вносит значительных изменений в полезный сигнал. Sector 45 хорошо подавляет ранние отражения с выраженной эффективностью на проблемных частотах 40-120 Гц и 300 Гц - 2 кГц. Конечно, параметры могут отличаться из-за особенностей комнат, а границы частот смещаться. По этому и была выбрана концепция малого звукопоглощения, т.к. значительная коррекция в 10 и более дБ, приведет к сильной эквализации.
Простые решения
В основе качественного поглощения зачастую выступает плотность материала и расчетная длина волны для ее фильтрации. Так, между слоями мы применили весьма эффективную технологию - КДО (композитный диффузный отражатель).
В нем определенный диапазон частот отражается и поглощается, когда как следующий слой выполняет другие функции - отраженная амплитуда и резонансы изолируются следующими 2 слоями материалов различной плотности. Хотим заметить, что в экране не производится акцентирование частот, методом глушения определенного диапазона.
Конструкция

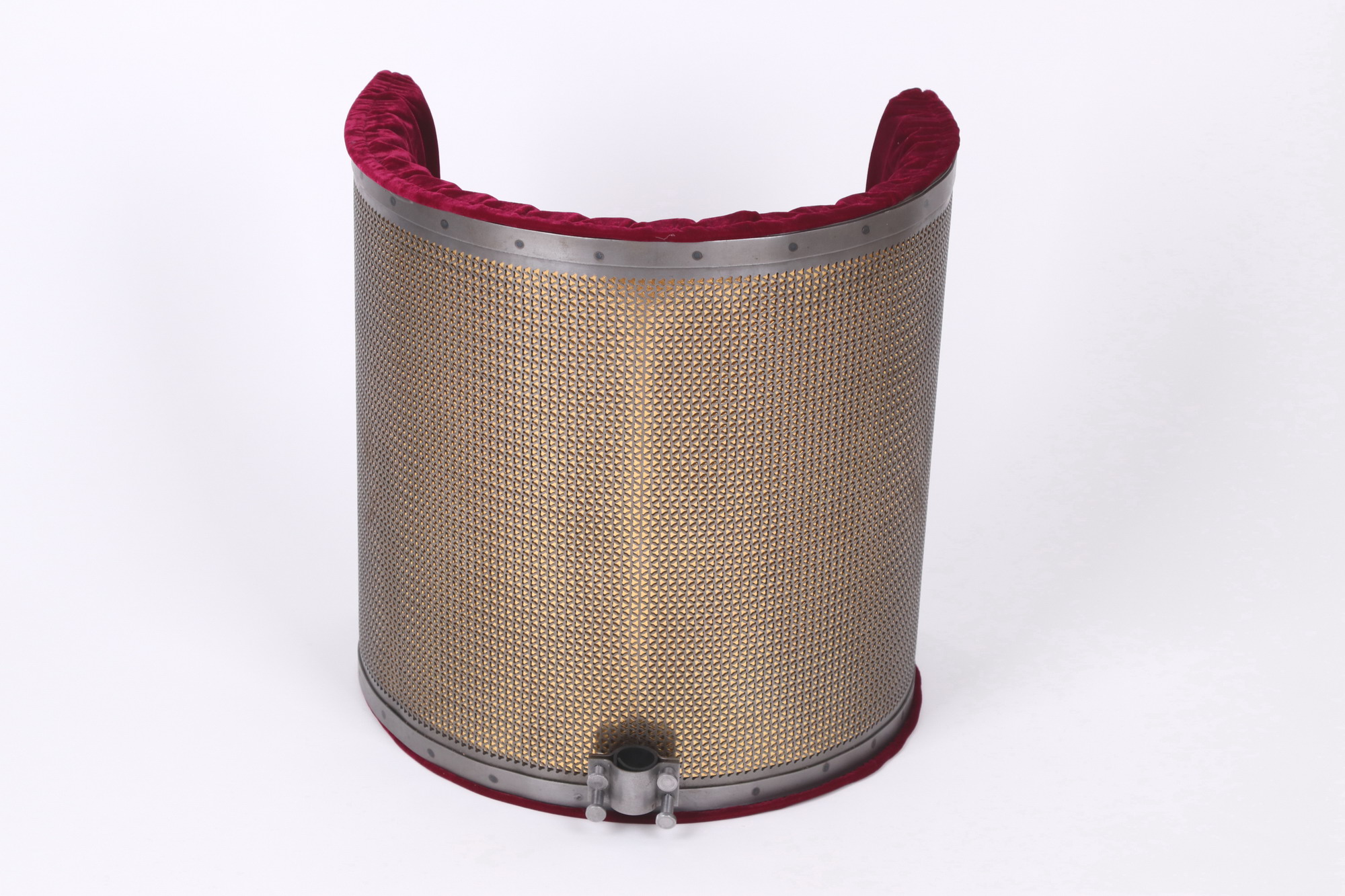

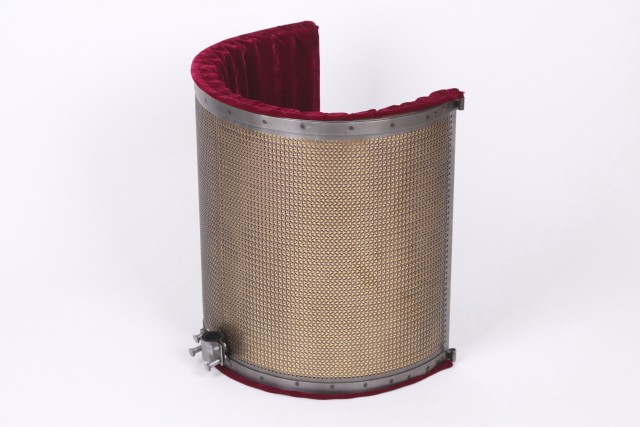

Перфорированный каркас из конструкционной стали, так же выполняет важную функцию - пропускает звук. Первые образцы из цельного листа при такой дуге сектора создавали очень интересный эффект напоминающий дилэй со сверхмалой задержкой (те самые ранние отражения, с которыми он должен был бороться). Последующий анализ показал, не все частоты нужно поглощать или отражать.
Стойка
Было просчитано, что акустическая стойка со стандартной трубой 35 мм и диаметр базы треноги (примерно 0.7 м²), занимает немного больше площади чем микрофонной (примерно 0.5 м²). При этом решение с 2-мя стойками дает полную изоляцию поверхности экрана от капсюля микрофона.
Безопасность

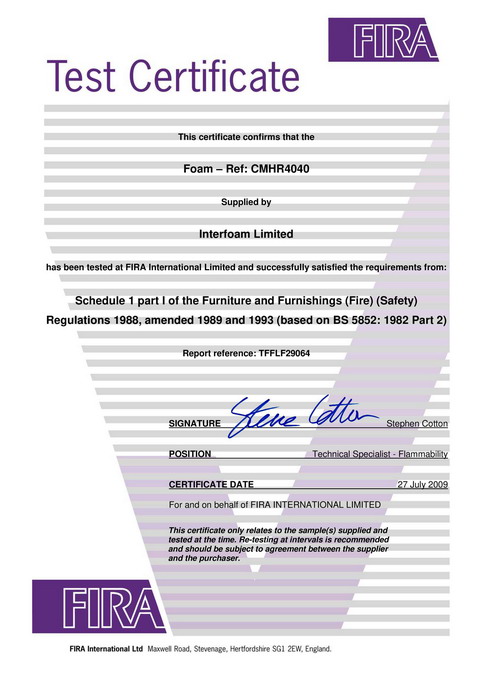

В основе нашего продукта - безопасность клиента! Подобранные материалы соответствуют классу слабо-/негорючих компонентов, которые имеют сертификаты FIRA (Англия), ДСТУ и УкрСЕПРО.
Компоненты:
Полиуретановая пена HighFoam Safe применяется в авиа/вагоностроении (Обухов)
Слабогорючий синтетический гипоаллергенный войлок (Житомир)
Высокотемпературный эпоксидный компаунд К-340 соответствующий требованиям ТУ 6-06-1251-75 (Харьков)

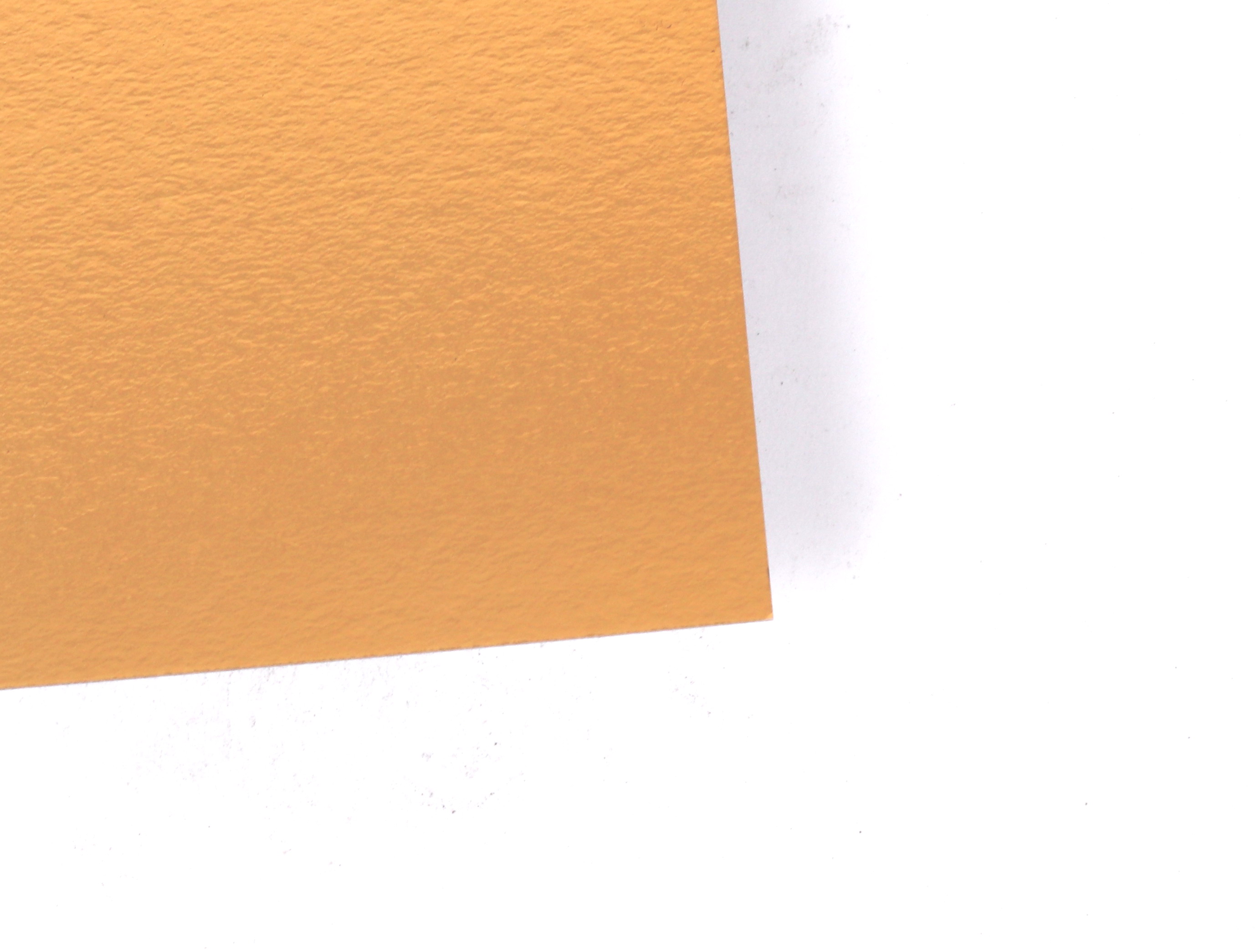

Комбинация пищевой алюминиевой пленки с флизелин-бумажной прослойкой и латунной фольги (Киев)
Каркас и держатель из стали 08 (Харьков)
Мы заинтересованы в экологических проектах, по этому отказались от покраски, пластиковых винтов и элементов, которые дешевле, однако имеют недостаточную прочность.
Оформление

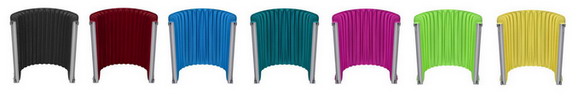

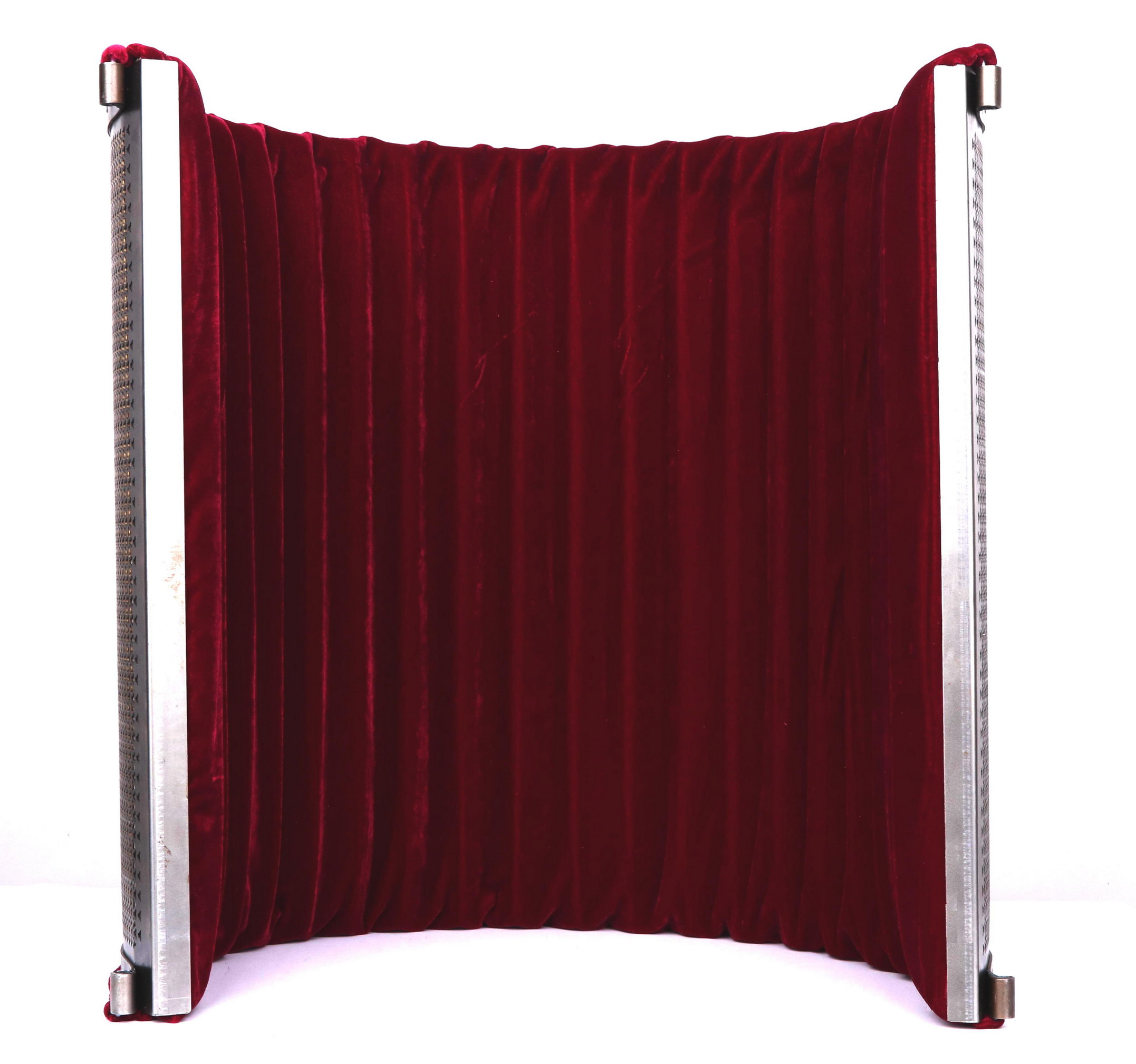

На внешним видом мы работали пол года. Применяли различные материалы и отделку, которая была бы недорогой, эффективной и отлично смотрелась в любом интерьере. Sector 45 модульный экран. Это значит, вы можете выбрать любой материал* (*при условии что он акустически прозрачный), любого цвета и самое главное, который нравится Вам! При необходимости декоративную обивку можно заменить.
