PureLink PT-HDBT-100

Описание:

PureTools PT-HDBT-100 — комплект удлинителя HDMI по HDBaseT

Комплект-удлинитель HDMI по HDBaseT PT-HDBT-100 передаёт сигналы HDMI с разрешением 4K (макс. 60Hz при 4:2:0) на расстояние до 40 метров или с разрешением FullHD/1080p — до 70 метров. Комплект поддерживает HDMI версии 1.4 с максимальной пропускной способностью 10.2 Gbps, включая HDCP 2.2. Система поддерживает двунаправленную передачу (сквозную) сигналов ИК и RS232 для удобного управления удалёнными устройствами. Удобный DIP-переключатель на передней панели позволяет легко выбирать режимы RS232 «Control» и «Update». Благодаря поддержке двунаправленного PoC питание требуется только на одном из двух устройств (передатчике или приёмнике). Комплект также поддерживает CEC и имеет прочный стальной корпус с монтажными кронштейнами, что идеально подходит для профессиональных инсталляций.

PureTools — высококачественная электроника для коммерческих применений

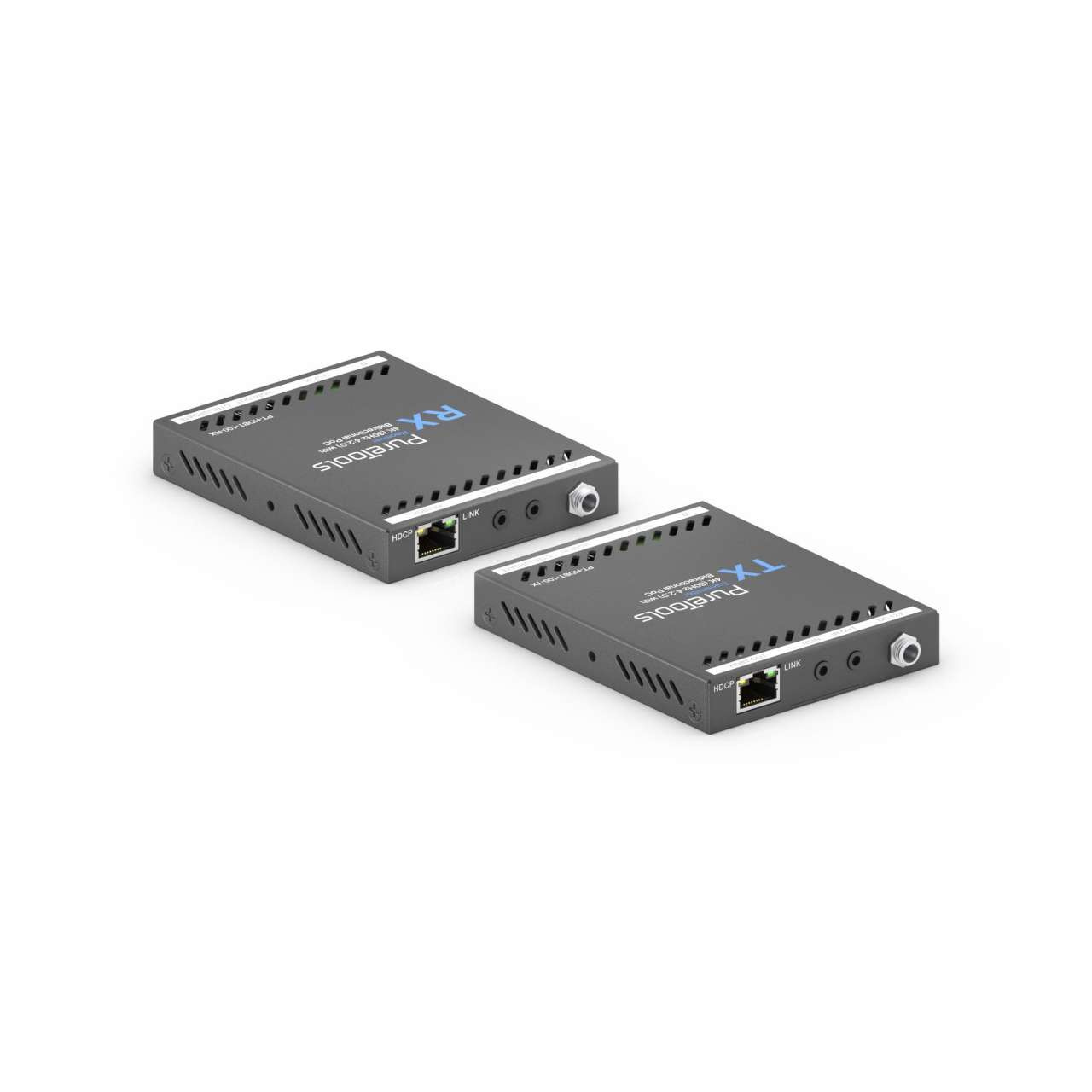

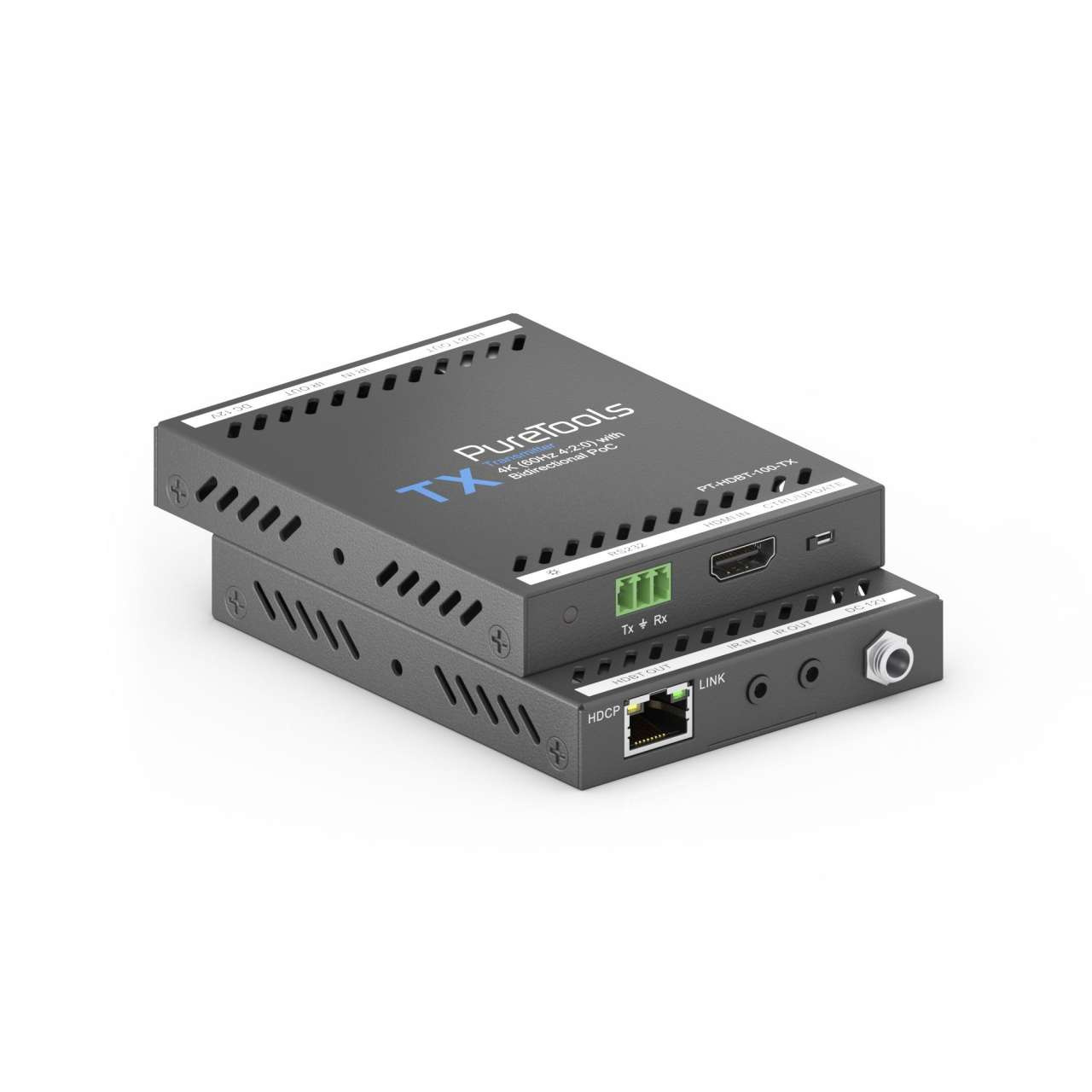

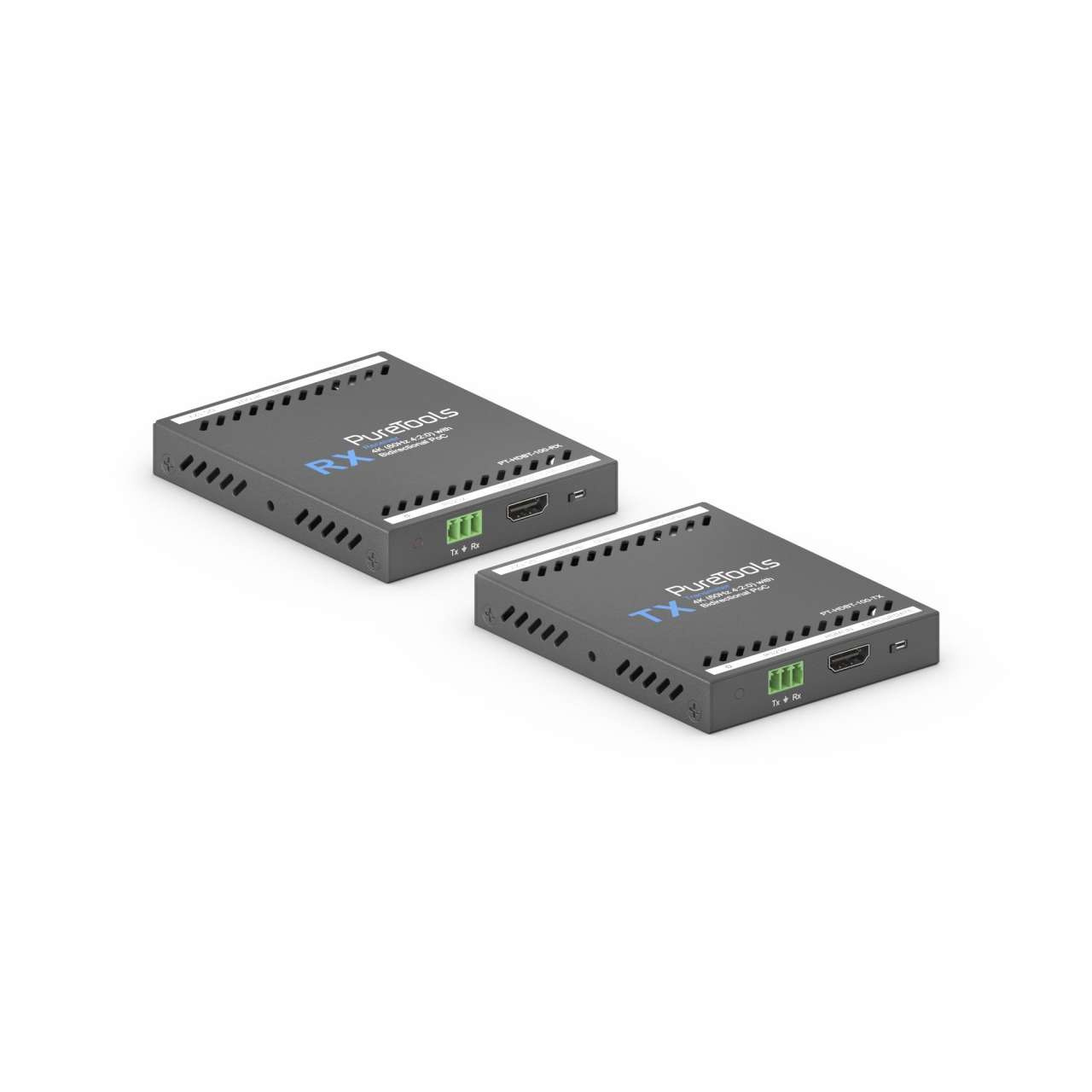

Комплект удлинителя HDMI по HDBaseT PT-HDBT-100 состоит из передатчика (Tx) и приёмника (Rx) и передаёт входящие сигналы HDMI по HDBaseT. Оба устройства соединяются обычным кабелем Cat (Cat.5e / Cat.6a) на расстояние до 40 метров для разрешений 4K с макс. 60Hz при субдискретизации цвета 4:2:0 или до 70 метров для разрешений FullHD/1080p.

Система поддерживает двунаправленное питание PoC (Power over Cat). Это означает, что только одно из двух устройств нужно подключать к прилагаемому блоку питания, а другое устройство будет напрямую запитано через подключение HDBaseT Cat. Это экономит блоки питания и обеспечивает меньше кабельного беспорядка в одном из двух мест.

Встроенная двунаправленная сквозная передача сигналов ИК и RS232 позволяет управлять подключёнными устройствами с соответствующего противоположного места. Достаточно подключить устройство управления RS232 (например, ПК) или ИК-излучатель/приёмник (не входят в комплект) к модулю передатчика или приёмника и передать сигнал в удалённое место через подключение HDBaseT Cat. Оба устройства имеют ИК-вход и ИК-выход с двумя разъёмами 3.5 мм каждый. Это позволяет управлять подключённым телевизором со стороны источника сигнала, в то время как источник сигнала можно одновременно управлять со стороны телевизора. Система также поддерживает управление CEC через HDMI, также передаваемое по HDBaseT.

Удобный DIP-переключатель на передней панели обоих устройств позволяет переключать порт RS232 между функциями «Control» и «Update». В положении «Control» порт RS232 можно использовать традиционным способом для передачи сигналов RS232. В положении «Update» встроенный чипсет Valens можно программировать через ПК.

Разъём питания 12V на обоих устройствах оснащён запираемым винтовым колпачком.

Особенности:

• Передача HDMI по HDBaseT на расстояние до 40 м (4K), 70 м (1080p)
• Поддержка 10.2 Gbps для разрешений до 4K UltraHD 30Hz
• Двунаправленный PoC, сквозная передача ИК и RS232
• DIP-переключатель для режима RS232, поддержка CEC
• Прочный корпус с монтажными кронштейнами, блок питания с винтовым креплением

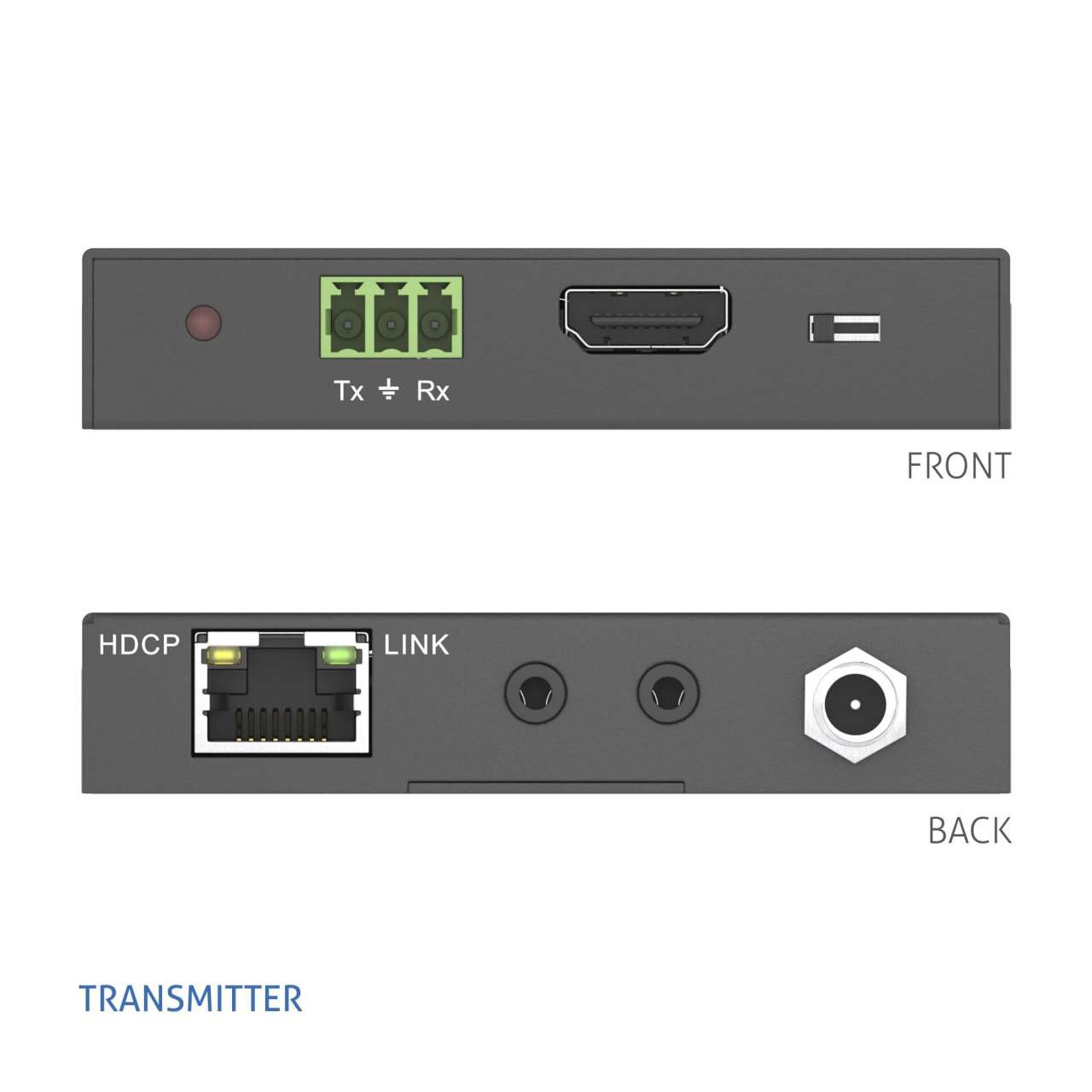

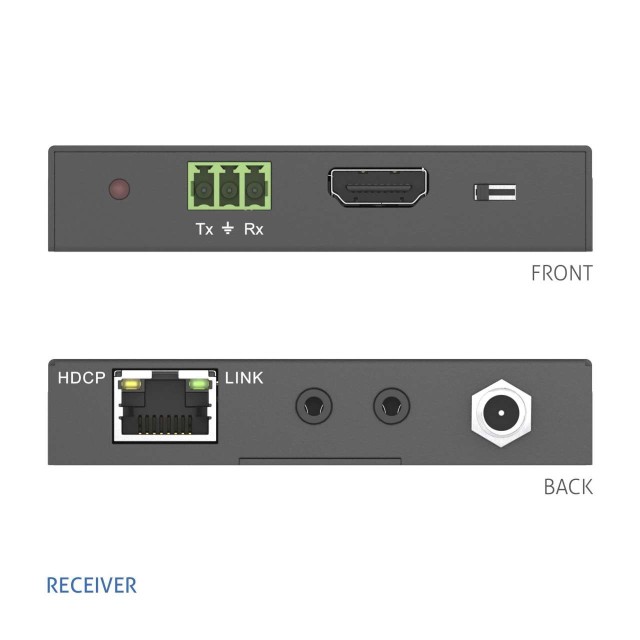

Разъёмы:

• Входы TX: 1x HDMI, 1x IR (разъём 3.5 мм), 1x RS232 (3-контактный Phoenix)
• Входы RX: 1x HDBaseT (RJ45), 1x IR (разъём 3.5 мм), 1x RS232 (3-контактный Phoenix)
• Выходы TX: 1x HDBaseT (RJ45), 1x IR (разъём 3.5 мм)
• Выходы RX: 1x HDMI, 1x IR (разъём 3.5 мм)

Электрические параметры сигнала:

• Стандарты: HDMI 1.4, HDCP 2.2/1.4
• Цифровые видеоформаты: до 4K@60Hz (4:2:0), 1080p@60Hz
• Цифровые аудиоформаты: соответствие HDMI 1.4
• HDCP: да
• CEC: да
• EDID: да

Механические параметры:

• Блок питания: ок. 10 Вт
• Энергопотребление: 12V1A, PoC
• Рабочая температура: 0°C – 40°C
• Температура хранения: -10°C – 55°C
• Влажность: 0–90%
• Корпус: сталь
• Габариты: по 106 × 84 × 16 мм (каждый блок)

Прочее:

• Безопасность: CE, FCC, RoHS, REACH
• Цвет: чёрный
• Гарантия: опционально 5 лет гарантии производителя

Комплектация:

• 1x передатчик PureTools PT-HDBT-100 4K HDMI HDBaseT
• 1x приёмник PureTools PT-HDBT-100 4K HDMI HDBaseT
• 2x монтажные ушки с винтами (по 2 шт.)
• 2x комплекты по 4 пластиковые прокладки
• 1x руководство пользователя + 1x блок питания (12V1A)

Логистическая информация:

• Чистый вес: 0,28 кг
• Вес брутто: 0,59 кг
• Размеры устройства (Д×Ш×В): 11,5 × 8,5 × 3,5 см
• Размеры упаковки (Д×Ш×В): 20,5 × 13 × 6,5 см
