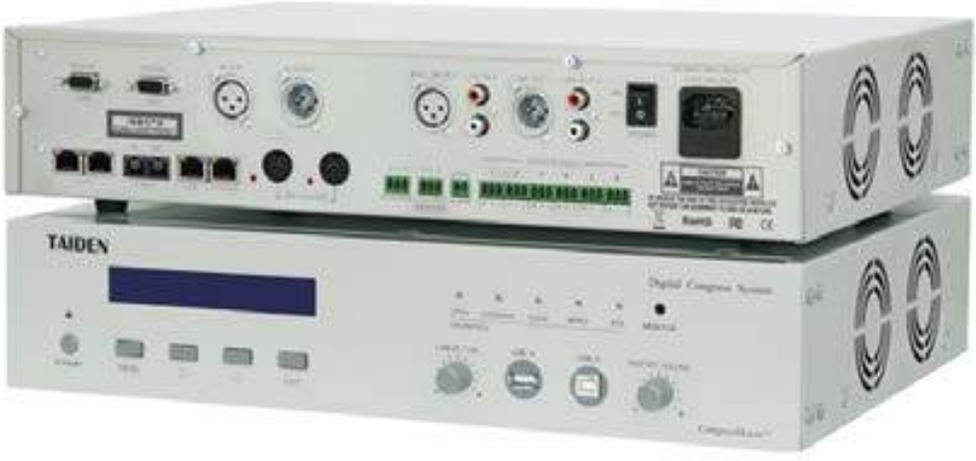

TAIDEN HCS-8300MAD/FS/50

Центральный блок конгресс-системы включает функции управления микрофонами делегатов, распределения синхронного перевода и проведения голосования без участия оператора.
В сочетании с ПК центральный блок обеспечивает более широкие возможности управления конференцией. Пользователям доступен обширный набор программных модулей, каждый из которых выполняет определенную функцию по управлению и контролю конференции, что значительно расширяет возможности ее проведения. В случае сбоя ПК центральный блок возвращается в автономный режим работы, позволяя продолжить конференцию.
Центральный блок также обеспечивает питание конгресс-пультов (кроме мультимедийных безбумажных конгресс-терминалов).

Особенности:

• Основан на технологии CongressMatrix, встроенный аудиоматричный процессор n x 8
• Встроенная функция 8-канального группового выхода, упрощающая объединение/разделение конференц-залов
• Возможность подключения многоканальных устройств аудиовхода и аудиовыхода для гибкого расширения системы
• Высокая надежность системы благодаря топологии подключения «Closed Loop - Daisy Chain»
• Полностью цифровая передача аудио между центральными блоками и конгресс-пультами
• Безупречное качество звука на всех 64 каналах синхронного перевода: частотный диапазон 30 Гц - 20 кГц
• Поддержка Dante - технологии передачи многоканального цифрового аудио по сети без сжатия, с практически нулевой задержкой и синхронизацией
• Оптоволоконный интерфейс для объединения двух удаленных друг от друга залов в единую систему
• Двойное резервирование соединения по оптоволокну и кабелю Cat.5 между центральным блоком и блоком расширения
• Возможность подключения дополнительного конденсаторного или динамического микрофона, расширяющая сферу применения
• Встроенные интерфейсы USB для обновления системы и сохранения параметров системы, удобство обслуживания
• Протокол связи TCP/IP при управлении с ПК
• Удаленное управление, удаленная диагностика и удаленное обновление
• Голосование без участия ПК
• Встроенная многоканальная внутренняя связь (интерком)
• Plug and play для всех устройств
• Отличная устойчивость к радиочастотным помехам от мобильных телефонов и аналогичных устройств
• Включение/выключение питания системы от системы централизованного управления

Функции:

• Соответствие ISO 22259
• Основан на технологии CongressMatrix, встроенный аудиоматричный процессор n x 8 (n - количество микрофонов, подключенных к системе):
• - 8 независимых аудиовыходов, в том числе: выход Line 1 - 15-полосный графический эквалайзер + 8-полосный параметрический эквалайзер + DRC (компрессор динамического диапазона); выход Line 2 - 5-полосный графический эквалайзер + DRC; групповые выходы 1-6 - 5-полосный графический эквалайзер + DRC + задержка (максимальное время задержки 1,5 с при частоте дискретизации 32 кГц и 1 с при 48 кГц)
• - Возможность подключения многоканальной независимой системы звукоусиления (до 8 каналов). Каждый канал получает свой аудиосигнал. Сигнал каждого микрофона может направляться на любой громкоговоритель в любой пропорции, что позволяет легко реализовать функцию «N-1»: при включении микрофона в одной зоне его сигнал направляется во все зоны, кроме собственной, что предотвращает акустическую обратную связь при увеличении усиления
• - Функция 8-канального группового выхода
• - Поддержка объединения/разделения залов функцией split/merge
• - Запись по группам
• - Раздельная регулировка усиления и эквалайзера (5 полос) каждого микрофона под голос конкретного оратора для идеального звукоснимания
• - Отображение спектра аудиосигнала для определения частоты возбуждения, которую можно подавить настройкой эквалайзера
• - 2 линейных аудиовхода (аналоговый, цифровой, Dante) или 1 линейный аудиовход (аналоговый, Dante) + 1 микрофонный вход, раздельная регулировка усиления и эквалайзера каждого входа. Фантомное питание +48 В на микрофонном входе, конденсаторный микрофон подключается напрямую
• - Возможность подключения многоканальных устройств аудиовхода и аудиовыхода для гибкого расширения системы
• Топология подключения «Closed Loop - Daisy Chain» обеспечивает высокую надежность системы: поломка или замена конгресс-пульта и обрыв кабеля не влияют на работу остальных пультов
• Встроенный высокопроизводительный DSP для обработки аудиосигналов, поддержка частоты дискретизации 48 кГц и 32 кГц. Все 64 канала обеспечивают безупречное качество звука с частотным диапазоном 30 Гц - 20 кГц
• Основан на технологии цифровой обработки и передачи аудио TAIDEN MCA-STREAM
• Полностью цифровая передача аудио между центральными блоками и конгресс-пультами
• Каждому пульту делегата присваивается индивидуальный ID для удобной настройки и исключения дублирования ID
• Любой пульт делегата можно назначить VIP-пультом, VIP-пульт может быть активирован, пока общее количество активных микрофонов не превышает 6
• Встроенная многоканальная внутренняя связь (интерком)
• Возможность подключения дополнительных конденсаторных или динамических микрофонов, расширяющая сферу применения (требуется интерфейс аудиовхода серии HCS-8300MI)
• При расширении системы дополнительными пультами требуются блоки расширения HCS-8300ME или HCS-8300ME/FS:
• - 4096 пультов для дискуссии или голосования
• - 378 пультов переводчика (максимум 63 кабины, до 6 пультов переводчика в каждой)
• - Любое количество селекторов каналов
• С 8-канальным устройством цифрового/аналогового аудиовыхода (несколько устройств можно каскадировать) многоканальные цифровые/аналоговые аудиосигналы доступны на выходе для инфракрасной системы распределения языков или записи
• Автоматическое видеосопровождение при работе с камерами и видеокоммутатором; предустановленные позиции на ПК
• Функции в автономном режиме:
• - Установка количества (1/2/3/4) делегатов, которым разрешено выступать одновременно
• - Ограничение времени выступления (1-240 минут)
• - Режимы выступления: OPEN/OVERRIDE/VOICE/APPLY/PTT
• - Режим «OPEN» - кнопка включения/выключения микрофона с регистрацией запроса на выступление (AUTO)
• - Режим «OVERRIDE» - управление кнопкой включения/выключения микрофона с отключением активных микрофонов (FIFO)
• - Режим «VOICE» - плавная регулировка чувствительности голосовой активации и времени автоматического отключения, встроенная технология «flash-on», мгновенная активация микрофона при начале речи
• - Режим «APPLY» - делегат подает заявку на выступление нажатием кнопки включения/выключения микрофона, выступить можно только после одобрения заявки оператором или председателем
• - Режим «PTT» - нажмите кнопку включения/выключения микрофона, чтобы говорить
• - Парламентское голосование (ДА/НЕТ/ВОЗДЕРЖАЛСЯ)
• - Синхронный перевод на 64 (1+63) канала. При работе с селекторами каналов или инфракрасной системой распределения языков конференцию может слушать большая аудитория
• В сочетании с соответствующими программными модулями доступны дополнительные функции:
• - Централизованное управление микрофонами
• - Различные виды голосования: За/Против; парламентское: ДА/НЕТ/ВОЗДЕРЖАЛСЯ; анкетирование: 1/2/3/4/5; оценка аудитории: --/-/0/+/++; парламентское (NPPV): ДА/НЕТ/ВОЗДЕРЖАЛСЯ/NPPV; оценка «удовлетворен» (голосование четырьмя кнопками: полностью удовлетворен/удовлетворен/в основном удовлетворен/не удовлетворен; тремя кнопками: удовлетворен/в основном удовлетворен/не удовлетворен; двумя кнопками: удовлетворен/не удовлетворен); оценка «квалифицирован» (четырьмя/тремя/двумя кнопками); оценка «компетентен» (четырьмя/тремя/двумя кнопками)
• - Различные режимы регистрации: регистрация при входе/регистрация на месте
• - В зависимости от приобретенных программных модулей HCS-8300 доступны дополнительные функции управления конференцией
• Усовершенствованный протокол связи TCP/IP в режиме управления с ПК, упрощающий удаленное управление, удаленную диагностику и удаленное обновление
• Поддержка Dante - технологии передачи многоканального цифрового аудио по сети без сжатия, с практически нулевой задержкой и синхронизацией
• Двойное резервирование соединения между центральным блоком и блоком расширения по оптоволокну и кабелю Cat.5
• Горячее резервирование (dual server): второй центральный блок подключается к системе как резервный и автоматически берет управление на себя при отказе основного
• Многозальная конфигурация: центральные блоки могут использоваться как блоки расширения для гибкой многозальной конфигурации. Несколько залов могут работать как единая система или как независимые системы
• Встроенные часы реального времени отображают время на дисплее пульта переводчика, помогая переводчику соблюдать регламент
• Полная совместимость с цифровой конгресс-системой TAIDEN HCS-4100/50: пульты серии HCS-4100/50 можно подключать к системе HCS-8300 (эксклюзивные функции доступны только для пультов серии HCS-8300)
• Встроенные функции диагностики: проверка микрофона, громкоговорителя, светодиодов и кнопок голосования пультов перед началом заседания
• Функция автоматического восстановления, поддержка «PnP» (plug and play)
• При сбое ПК центральный блок автоматически переходит в автономный режим, обеспечивая базовое управление и непрерывность конференции
• Включение/выключение питания системы от системы централизованного управления

Органы управления и индикация:

• Графический ЖК-дисплей с подсветкой отображает состояние и меню настройки системы, поддержка многоязычного меню
• Четыре кнопки настройки
• Выключатель питания
• Выключатель режима ожидания с индикатором
• Индикаторы режима работы
• Регулятор уровня LINE IN
• Регулятор общей громкости канала зала на конгресс-пультах

Разъемы:

• Многочисленные аудиовходы/выходы:
• - Один симметричный разъем XLR-F для микрофонного или линейного входа
• - Два входа RCA для линейного аудиовхода
• - Один симметричный разъем XLR-M для линейного аудиовыхода
• - Два выхода RCA для линейного аудиовыхода
• - 6 групповых выходов на 3-контактных разъемах Phoenix 3,81 мм
• - Один выход на наушники (3,5 мм) для контроля языковых каналов
• 2 порта RS232 для подключения к системе централизованного управления и диагностики системы
• Цифровой вход/выход AES/EBU
• Одномодовый оптоволоконный интерфейс Duplex SC для объединения двух удаленных залов в единую систему
• Интерфейс Dante для подключения периферийных цифровых устройств без потери качества звука
• 1 стандартное гнездо RJ45 для подключения к Ethernet (LAN)
• 1 стандартное гнездо RJ45 (выход) для подключения блока расширения (EXTENSION)
• 2 выхода магистрального кабеля (6P-DIN)
• Интерфейс видеокоммутатора
• Интерфейс аварийного сигнала: для подключения к системе оповещения. При срабатывании автоматически приостанавливает конференцию и передает сигнал тревоги на конгресс-пульты
• Интерфейс микшера: для подключения цифрового аудиомикшера HCS-8301MD
• 2 интерфейса USB на передней панели для обновления системы и сохранения параметров

Технические характеристики:

Электрические:

• Частотный диапазон: 30 Гц - 20 кГц
• Отношение сигнал/шум: >=90 дБА
• Динамический диапазон: >=90 дБ
• Разделение каналов: >=85 дБ
• КНИ:
