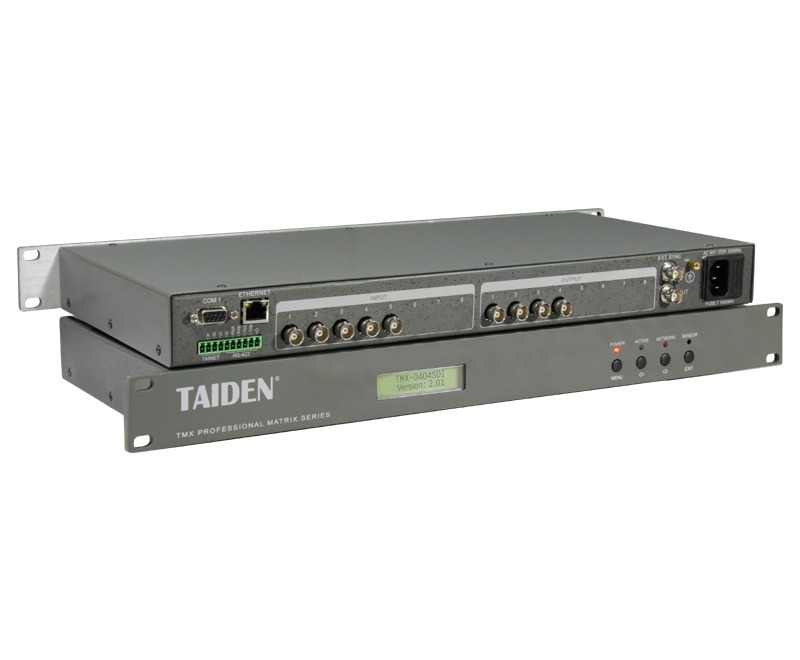

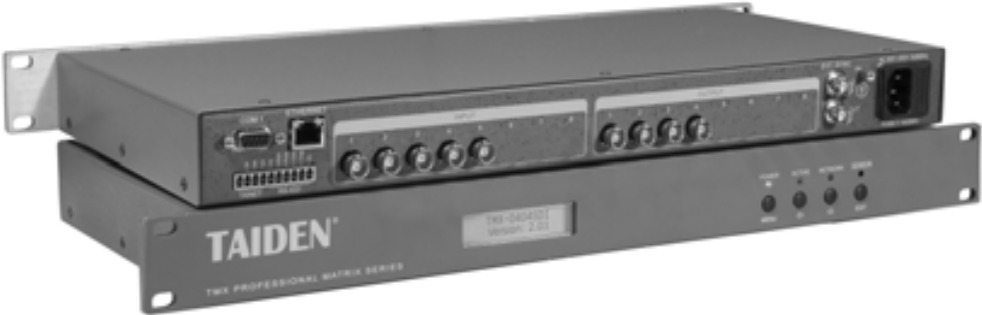

4x4 цифровой видеоматричный коммутатор высокой четкости с функцией видеосопровождения для конференц-систем.

Особенности:

Маршрутизация: 4x4 цифровой видеоматричный коммутатор высокой четкости с функцией видеосопровождения
Видеоинтерфейс: BNC (гнездо)
Скорость передачи данных: 143 Мбит/с - 2,97 Гбит/с
Совместимость с SMPTE 259M, SMPTE 292M, SMPTE 344M, SMPTE 424M и DVB-ASI (270 Мбит/с)
Входная коррекция и восстановление тактовой частоты, предыскажение на выходе
При отсутствии сигнала на входе вход и выход автоматически отключаются для снижения энергопотребления
Управление по RS-232, поддержка протоколов RS-232

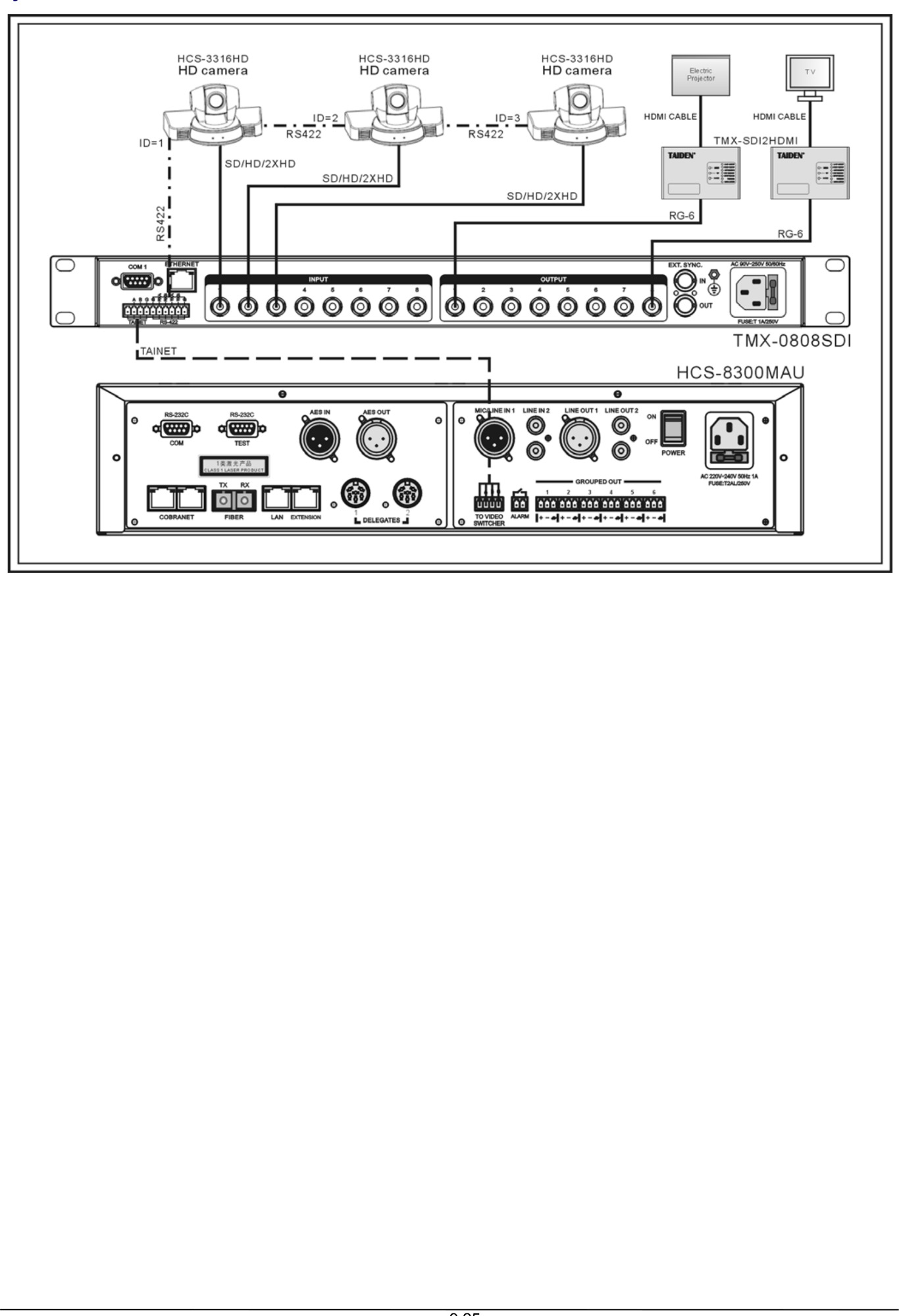

Один порт управления RS-422/485 со встроенными протоколами управления профессиональными камерами - поддерживается управление различными профессиональными камерами, например TAIDEN HCS-3313C, SONY, PELCO и Panasonic
Один порт управления RS-232 для подключения к конференц-системе TAIDEN
Один интерфейс RJ45 для подключения по TCP/IP
Сохранение состояния сцен при отключении питания
ЖК-дисплей для отображения текущей работы
Кнопки управления на передней панели для удобного ручного переключения
Функция блокировки и защиты клавиатуры передней панели
Сохранение и вызов сцен
Высота 1U, полная ширина стойки

Технические характеристики:

Видео:

Скорость передачи данных: 143 Мбит/с - 2,97 Гбит/с
Типы данных: 8 бит или 10 бит
Совместимые стандарты: SMPTE 259M, SMPTE 292M, SMPTE 344M, SMPTE 424M, DVB-ASI (270 Мбит/с)

Видеовход:

Разъемы: 4 x BNC (гнездо)
Входной уровень: 0,7-1,2 В (размах)
Коррекция входного кабеля (типичная длина кабеля Belden 1694A): 100 м при 2,97 Гбит/с; 200 м при 1,485 Гбит/с; 400 м при 270 Мбит/с
Номинальный уровень: 0,8 В (размах)
Импеданс: 75 Ом
Обратные потери: 20-30 дБ в диапазоне 5 МГц - 1,5 ГГц

Видеовыход:

Разъемы: 4 x BNC (гнездо)
Номинальный уровень: 0,8 В +/- 7%
Выходной уровень: 0,5-1,6 В (размах)
Импеданс: 75 Ом
Обратные потери: >15 дБ в диапазоне 5 МГц - 1,5 ГГц
Смещение постоянной составляющей: +/- 100 мВ при отсутствии смещения на входе
Джиттер: 20-30 пс для HD/3G; 40-60 пс для SD
Время нарастания и спада (20-80%): SD - 600 пс; HD/3G - 100 пс

Управление:

Видеосопровождение выключено: COM (RS-232) - RS-232, 9-контактный разъем D (гнездо); COM1 - скорость 9600, 8 бит данных, 1 стоповый бит, без контроля четности; RJ45 - TCP/IP; RS422/RS485 - не используется
Видеосопровождение включено: COM1/RJ45 - не используются; TAINET - скорость 19200, к центральному блоку; RS422/RS485 - скорость 9600, к купольной камере
