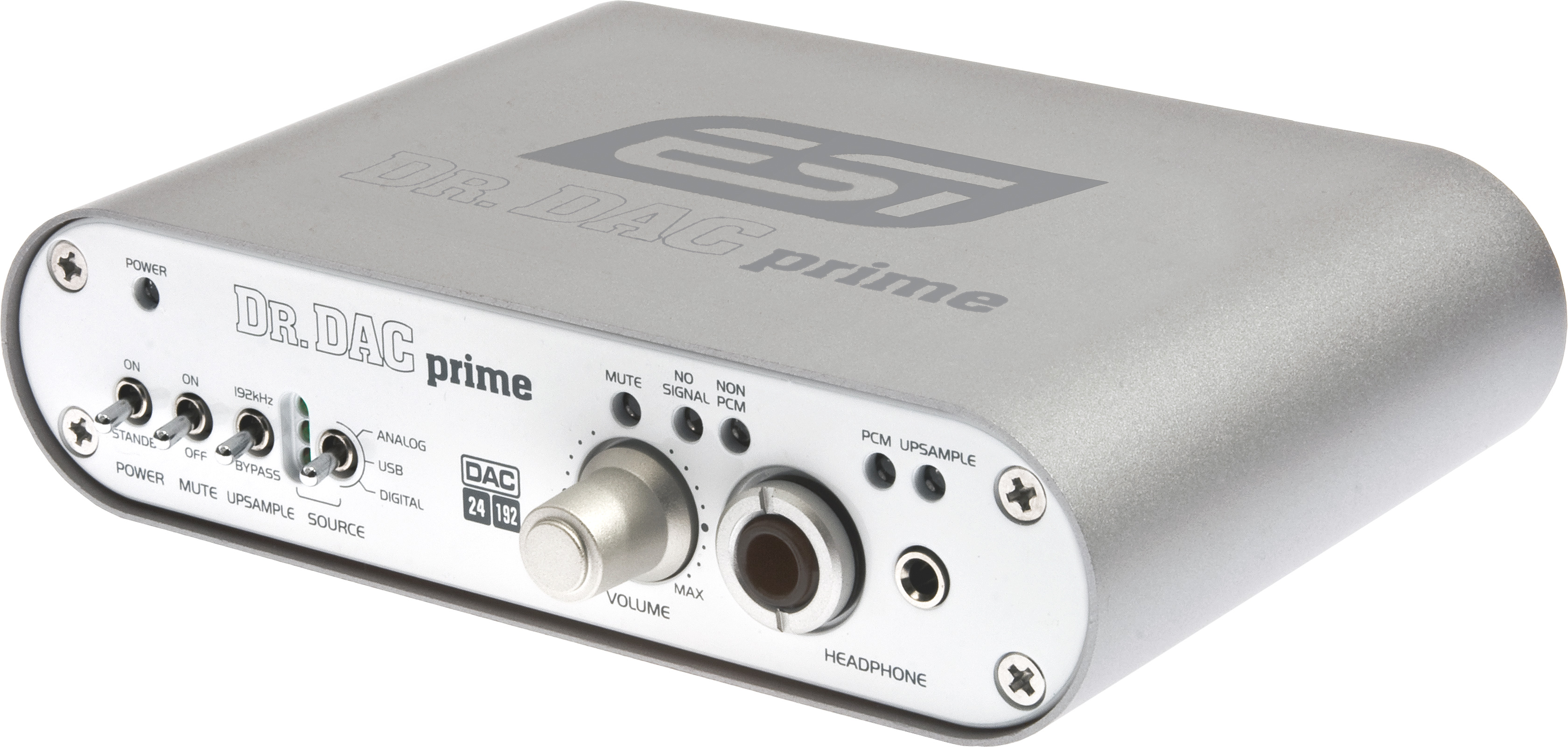

ESI Dr. DAC prime

Dr. DAC prime - Высококачественный цифро-аналоговый преобразователь с USB аудиоинтерфейсом и частотой сэмплирования 192 кГц

Интерфейс Dr. DAC prime предоставляет Вам совершенно все, что необходимо для прослушивания цифровых записей с первозданным качеством звучания, будь то в помещении или вне его.

Dr. DAC prime поддерживает разрешение до 24 бит / 192 кГц. Это устройство оснащено не только оптическими (с 3,5-миллимерровым разъемом и адаптером миниджек-toslink) и коаксиальными входами S/PDIF, но и полноценным USB аудиоинтерфейсом с разрешением до 24 бит / 96 кГц, обеспечивающим идеальную передачу цифровых аудиоданных. Если Вы хотите увеличить частоту сэмплирования входного сигнала до 192 кГц, то Вы можете приобрести опциональный высококачественный конвертер TI SRC4382.

Аналоговый выходной сигнал создается цифро-аналоговым преобразователем TI PCM1796 с динамическим диапазоном 123 dB(a), а также дифференциальным усилителем с применением трех микросхем LME49860NA (с 8-ю выводами), которые размещены на надежных контактных площадках. Усилитель для наушников имеет 3,5 и 6,3-миллиметровые разъемы. Уровень громкости может регулироваться, или же вы можете установить его на фиксированное значение, при котором выход для наушников имеет максимальный динамический диапазон.

Но Dr. DAC prime – это нечто большее, чем просто цифро-аналоговый преобразователь, ведь в нем предусмотрены линейные входы с аналого-цифровыми преобразователями AKM AK5386 с динамическим диапазоном 110 dB, а также оптические и коаксиальные входы S/PDIF, что позволяет Вам в превосходном качестве записывать собственный аудиоматериал.

Интерфейс Dr. DAC prime работает в операционных системах Windows XP, Windows Vista, Windows 7, а также Mac OS X, не требуя установки никаких дополнительных драйверов. Это режим Plug & Play в своем совершенстве, благодаря которому использовать это устройство проще простого.

Тип устройства

• Цифро-аналоговый преобразователь
• USB аудиоинтерфейс
• Усилитель для наушников

Основные функции и характеристики

Входы S/PDIF с разрешением до 24 бит / 192 кГц: коаксиальные и оптические с комборазъемом

• Прямая передача сигнала со входа на выход S/PDIF
• Передача сигнала со входа S/PDIF на линейные выходы или выходы для наушников
• Передача сигнала со входа S/PDIF на компьютер

Выходы S/PDIF с разрешением до 24 бит / 96 кГц: коаксиальные и оптические с комборазъемом

• Прямая передача сигнала со входа USB на выход S/PDIF
• Прямая передача сигнала в форматах AC-3/DTS (Windows Vista или 7)

Выходы S/PDIF с конвертированным разрешением до 24 бит / 192 кГц: коаксиальные и оптические

• Передача сигнала со входа USB на выход S/PDIF с частотой сэмплирования 192 кГц
• Передача сигнала с коаксиального входа на выход S/PDIF с частотой сэмплирования 192 кГц
• Передача сигнала с оптического входа на выход S/PDIF с частотой сэмплирования 192 кГц

• Два оптических адаптера 3,5-миллиметровый миниджек-toslink в комплекте
• Возможность повышения частоты сэмплирования при помощи опционального высококачественного преобразователя TI SRC4382: поддержка частоты сэмплирования на входе от 32 кГц до 192 кГц
• Кварцевый генератор с термостабилизацией (24,576 МГц; ±1 ‰) на входе S/PDIF
• USB контроллер потокового воспроизведения Tenor TE7022L USB
• Кварцевый генератор с термостабилизацией (12,000 МГц; ±1 ‰) на входе USB и выходах S/PDIF / I2S

2 линейных входных канала с разъемами RCA

• Передача сигнала с линейных входов на линейные выходы или выходы для наушников
• Цифро-аналоговый преобразователь AKM AK5386 с разрешением до 24 бит / 96 кГц и соотношением сигнала и шума 110 dB
• Операционные усилители на двухрядных микросхемах S4580P с восемью выводами, смонтированные на контактных площадках

2 линейных выходных канала с разъемами RCA

• Цепь с защитой от импульсных помех
• Дифференциальный усилитель с применением трех микросхем LME49860NA (двухрядных с 8-ю выводами), смонтированных на контактных площадках
• Цифро-аналоговые преобразователи TI / Burr Brown PCM1796 с разрешением до 24 бит / 192 кГц и динамическим диапазоном 123 dB(a)

Стереовыходы для наушников

• 6,3-миллиметровый (1/4-дюймовый) джек
• 3,5-миллиметровый (1/8-дюймовый) миниджек

Регулятор уровня громкости

• Фиксированный линейный выходной уровень – режим FIX
• Регулируемый линейный выходной уровень – режим VAR
• Высококачественный аналоговый потенциометр
• Точеная алюминиевая ручка регулятора

• Переключатель режимов линейных выходов: фиксированный уровень (FIX) и регулируемая громкость (VAR)
• 3-позиционный переключатель выбора источника входного сигнала (USB-ANALOG-DIGITAL) со светодиодными индикаторами зеленого цвета
• Переключатель отключения сигнала на выходах (MUTE). Никак не влияет на выход для наушников

Переключатель питания со светодиодным индикатором

• Режим ожидания (красный)
• Включено (голубой)

• 2-позиционный переключатель: увеличение частоты сэмплирования до 192 кГц или прямое прохождение сигналов со входов S/PDIF и USB

Светодиодные индикаторы:

• Отключение сигнала на линейном выходе (MUTE) – красный
• Отсутствие сигнала (NO SIGNAL) – оранжевый
• Сигнал NON-PCM – зеленый
• Сигнал PCM – зеленый
• Увеличение частоты сэмплирования до 192 кГц – голубой

• Питание от источника постоянного тока 9~12 В
• В комплект поставки входит внешний блок питания 12 В / 1,5 A DC
