PureLink PT-PK100

PT-PK100 — презентационный комплект HDBaseT: коммутация сигнала и интегрированное управление для переговорных пространств

Презентационный комплект PT-PK100 включает настенный передатчик европейского стандарта с двумя входами (HDMI, VGA), настраиваемую панель управления и отдельный приёмник; вместе они образуют структурированный тракт AV-сигнала для переговорных комнат, учебных классов и совместных рабочих пространств. Система использует передачу HDBaseT для надёжной передачи сигнала и управления по одному кабелю, что упрощает монтаж и поддерживает гибкую планировку помещений. Интегрированное аудиоусиление и USB-подключение закрывают потребности как аналоговых, так и интерактивных дисплеев, а ИК-обучение панели управления и управление по RS232/GUI позволяют настраивать автоматизацию помещения и интеграцию устройств.

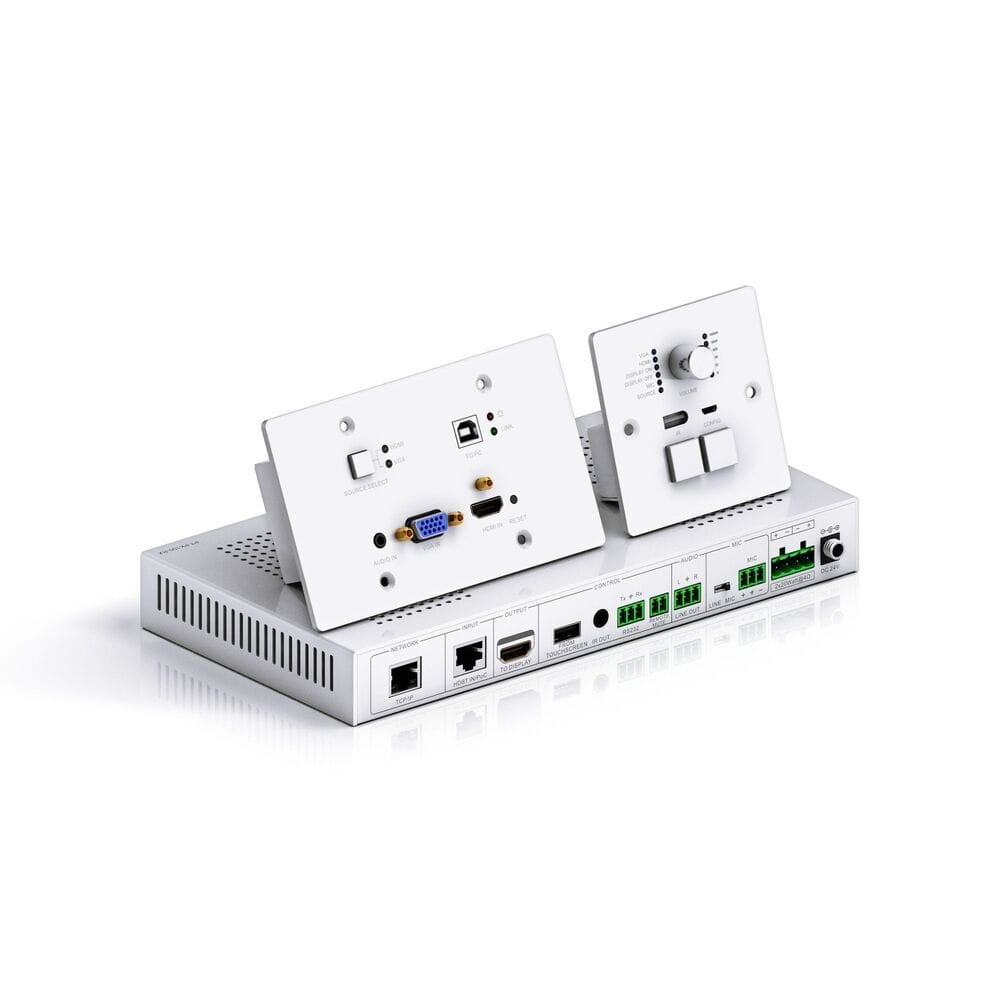

HDBaseT Kit PT-PK100 из серии PureTools компании PureLink предназначен для использования в образовательных целях — на презентациях и/или конференциях. Он состоит из настенного передатчика HDBaseT (Tx) с переключаемыми входами HDMI и VGA, автономного приёмника HDBaseT (Rx) и настенной панели управления. Передающая настенная панель PT-PK100 имеет два входа сигнала — один VGA и один HDMI с поддержкой HDCP 1.4 — между которыми можно переключаться по мере необходимости. Она передаёт аудио- и видеосигналы по кабелю Cat.5e / Cat.6a на приёмный модуль (Rx) на расстояние до 30 м при разрешении до FullHD / 1080p 1920x1200 @60 Гц.

Комплект — простое в использовании устройство управления для демонстрационных залов, учебных классов и переговорных комнат, поэтому хорошо подходит для образовательных систем. Он создан для решения таких непростых задач, как невозможность для преподавателя свободно переключать источники сигнала и делать пометки на интерактивной доске во время занятия. Кроме того, предусмотрены четыре физические кнопки, заменяющие четыре самые частые функции используемого пульта ДУ для управления удалёнными устройствами, например проектором. Система поддерживает управление кнопками на передней панели, а также управление через веб-интерфейс (GUI).

Двухвходовая коммутация сигнала

Система обеспечивает бесшовный выбор между одним источником HDMI и одним VGA с выводом выбранного сигнала на один HDMI-дисплей по HDBaseT. Это обеспечивает гибкую интеграцию источников там, где используются как устаревшие, так и современные устройства.

Дальняя передача HDBaseT со скалером

Передача HDBaseT поддерживает разрешения до WUXGA (1920x1200) и включает встроенный скалер, сохраняющий качество изображения на кабельных трассах до 30 метров. Это обеспечивает совместимость с широким спектром устройств отображения и вариантов монтажа.

Встроенный усилитель 2x 20 Вт

Встроенный усилитель выдаёт 2x 20 Вт на 4 Ом и позволяет напрямую подключать пассивные громкоговорители. Это упрощает распределение звука для презентаций и конференций без внешнего усилителя.

Встраивание и извлечение аудио

Система обеспечивает встраивание и извлечение (embedding/de-embedding) аналогового аудио, что позволяет интегрироваться с внешними аудиосистемами или локальным звукоусилением. Это поддерживает гибкую маршрутизацию аудиосигналов как для источников, так и для воспроизведения.

USB, UPnP и расширенное управление

USB-подключение поддерживает входы интерактивных досок, а совместимость с UPnP обеспечивает интеграцию сетевых устройств. Настраиваемая панель управления имеет функцию ИК-обучения с возможностью чтения и записи и поддерживает управление через GUI или RS232 для комплексного управления системой.

Универсальная платформа коммутации и управления AV

Сочетая коммутацию источников, удлинение HDBaseT, встроенное усиление и расширенные опции управления, PT-PK100 служит единой платформой управления AV-сигналом в профессиональных переговорных и учебных помещениях. USB и сетевые интерфейсы управления поддерживают гибридные рабочие процессы и совместимость устройств, отвечая широкому кругу современных требований к монтажу.

Питание по кабелю (PoC)

Интегрированное решение PoC позволяет нескольким терминалам использовать один блок питания и исключает необходимость в дополнительных блоках питания на удалённых узлах, передавая питание на удалённые устройства по кабелю Cat. Достаточно подключить адаптер постоянного тока к приёмнику Rx, и передатчик и настенная панель управления получат питание синхронно по PoC.

USB «возврат сигнала»

USB-разъём на приёмнике (FROM TOUCH SCREEN) позволяет подключить доску с сенсорным управлением. Когда пользователь делает пометки на интерактивной доске, приёмник PT-PK100 получает этот управляющий сигнал по USB-кабелю и передаёт его обратно источнику HDMI-сигнала (ПК).

• Подключение к интерактивной доске со встроенным сенсорным экраном и передача USB-сигнала обратно источнику сигнала
• либо подключение к интерактивному проектору, например для рукописных пометок (без синхронизации с ПК)

Управление по RS232

PT-PK100 имеет интерфейс RS232 для подключения проектора и управления им путём отправки команд RS232 через веб-интерфейс.

Инфракрасное управление

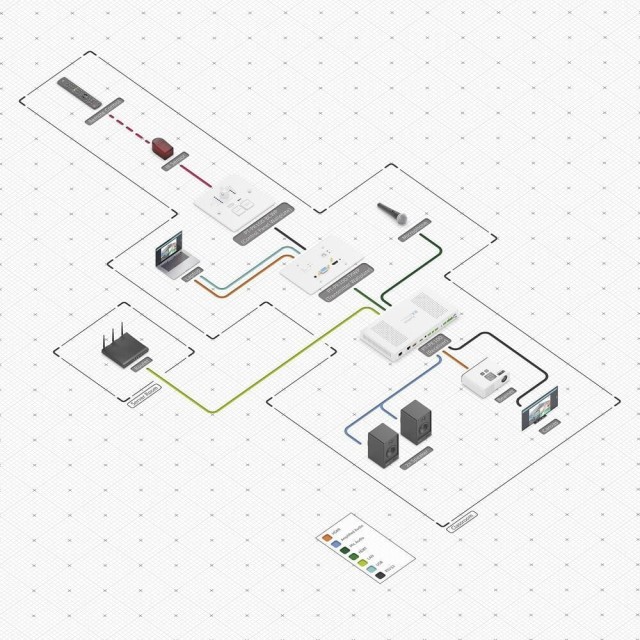

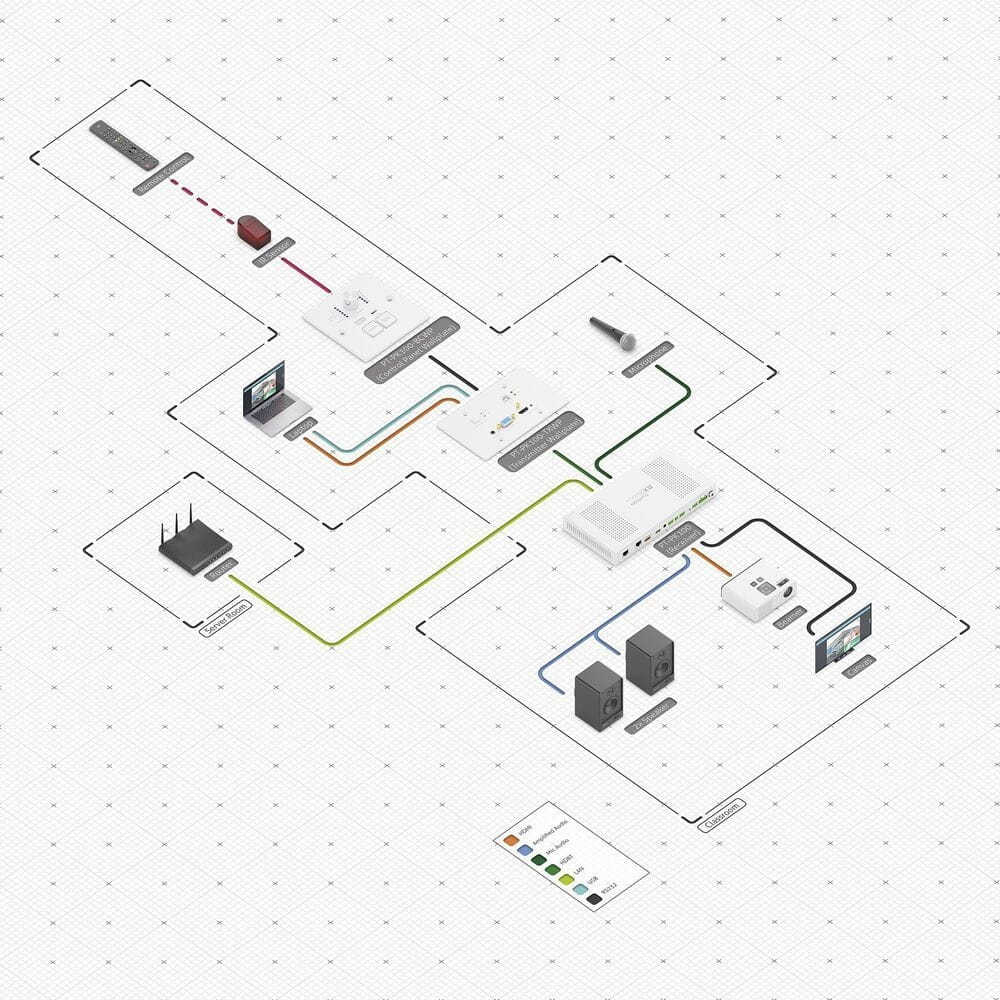

Встроенный ИК-датчик приёмника имеет порт IR OUT для ИК-эмиттеров, позволяющих управлять удалёнными устройствами со стороны приёмника. В примере для учебных систем достаточно поднести ИК-пульт проектора к ИК-датчику настенной панели управления, а соответствующий ИК-эмиттер расположить рядом с удалённым проектором. Так проектором можно управлять своим ИК-пультом благодаря функции ИК-пропускания.

Функция ИК-обучения

ИК-обучение позволяет назначать кнопки настенной панели управления непосредственно на некоторые кнопки используемого ИК-пульта для управления соответствующим устройством. Кнопки «источник сигнала» назначению не подлежат.

Управление через веб-интерфейс (GUI)

Помимо управления физическими кнопками, USB, RS232 и ИК, PT-PK100 можно управлять через веб-интерфейс. Он позволяет взаимодействовать с PK100 с помощью простых графических значков и визуальных индикаторов. Подключите порт TCP/IP устройства PT-PK100 к порту Ethernet ПК кабелем «витая пара», настройте сетевой адаптер и управляйте всей системой через обычный веб-браузер.

Переключатель режима микрофонного входа

Когда переключатель установлен в положение «MIC», микрофонный вход используется для подключения динамического микрофона. Когда переключатель установлен в положение «LINE», микрофонный вход используется для подключения обычного аудиоисточника или выхода беспроводного микрофона. Для обоих типов входа возможны два варианта подключения:

• Небалансное подключение: «GND» — к земле, «-» — к сигналу
• Балансное подключение: «+» — к положительному, «-» — к отрицательному, «GND» — к земле

Сохранение и загрузка данных конфигурации

Конфигурацию ИК и/или RS232 системы можно скопировать на USB-накопитель (менее 4 ГБ, FAT32) и загрузить в другие системы либо сохранить как резервную копию.

Светодиодные индикаторы

Индикатор состояния связи HDBT:

• Выкл. = нет связи
• Зелёный = связь установлена
• Мигающий зелёный = связь нестабильна

Индикатор соответствия HDCP:

• Выкл. = нет HDMI-трафика (нет изображения)
• Зелёный = трафик с HDCP
• Мигающий зелёный = трафик без HDCP

Особенности

• Коммутация 1 сигнала HDMI / VGA на 1 выход HDMI по HDBaseT
• Поддержка разрешений до WUXGA (1920x1200) со скалером на расстояние до 30 м
• Выход усилителя 2x 20 Вт (4 Ом), извлечение/встраивание аналогового аудио
• USB для входов интерактивной доски, поддержка UPnP, управление через GUI и RS232
• Настраиваемая панель управления с ИК-обучением и функциями чтения и записи

Разъёмы

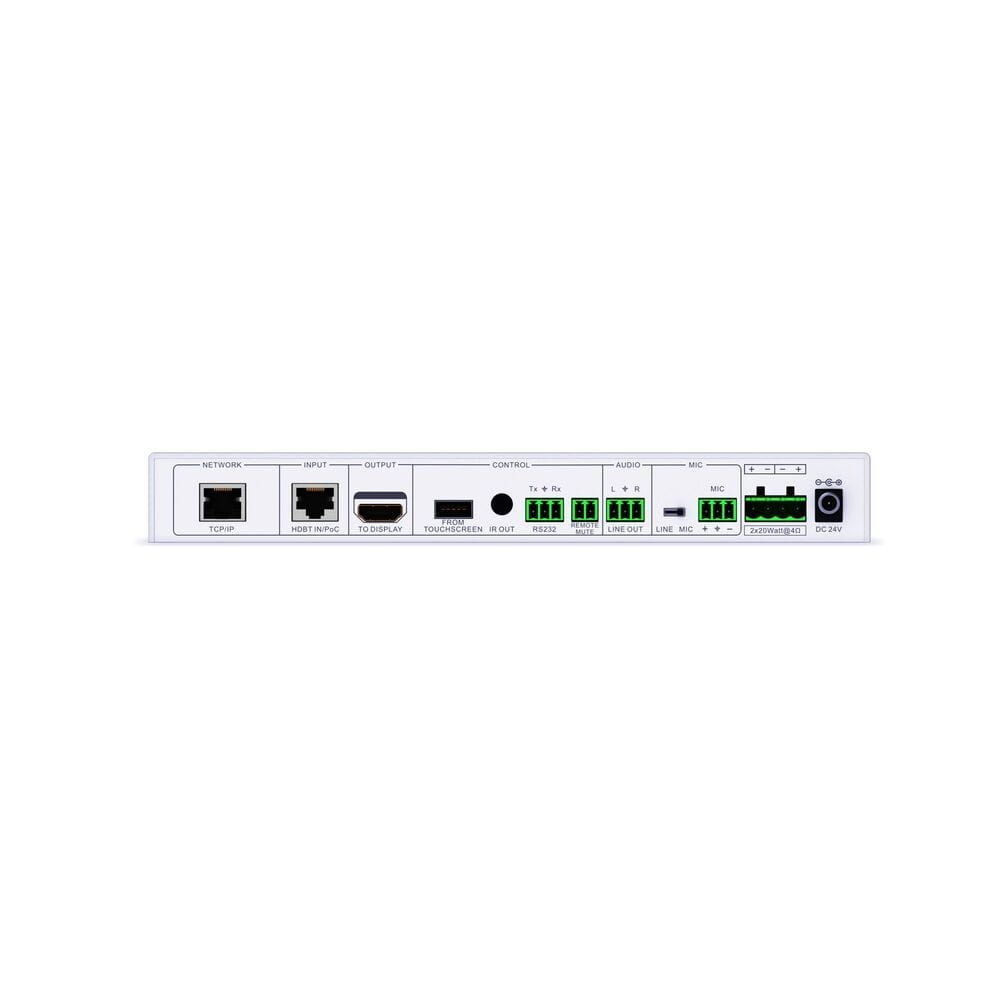

• Входы: TX: 1x HDMI + 1x Touch (USB-B), 1x VGA + 1x аналоговый стерео (3,5 мм Jack), 1x RS232 (RJ45) RX: 1x HDBaseT (RJ45), 1x MIC (3-контактный Phoenix), 1x Touch (USB-A), 1x RS232 (3-контактный Phoenix), 1x TCP/IP (RJ45)
• Выходы: TX: 1x HDBaseT (RJ45) RX: 1x HDMI, 1x IR (3,5 мм Jack), 1x аналоговый небалансный стерео (3-контактный Phoenix), 1x усилитель 2x20 Вт (4-контактный Phoenix) панель управления: 1x RS232 (RJ45)
• Питание: 24 В, 2,71 А / PoC
• Управление: USB, RS232, IR, Web-GUI (Ethernet)

Электрические параметры сигнала

• Максимальное разрешение / частота: WUXGA / FullHD - 1920x1200, 1080p@60 Гц
• Стандарты: HDMI 1.4, HDCP 1.4, HDBaseT, VGA
• HDCP: да
• CEC: да
• EDID: да
• Тип кабеля: 30 м, 1080p, HDBaseT

Передача сигнала

• Режимы передачи: HDBaseT
• Поддерживаемая глубина цвета: 24 / 48 бит @1080p (макс. 60 Гц) 4:4:4
• Поддерживаемые аудиостандарты: многоканальный звук согласно спецификации HDBaseT
• Максимальная пропускная способность: 10,2 Гбит/с

Механические параметры

• Блок питания: макс. 55 Вт
• Потребляемая мощность: 24 В, 2,71 А
• Рабочая температура: 0 °C - 40 °C
• Температура хранения: -10 °C - 55 °C
• Влажность: 10% - 90%
• Корпус: металл

Прочее

• Цвет: серебристо-серый
• Гарантия: опционально 5 лет гарантии производителя

Комплект поставки

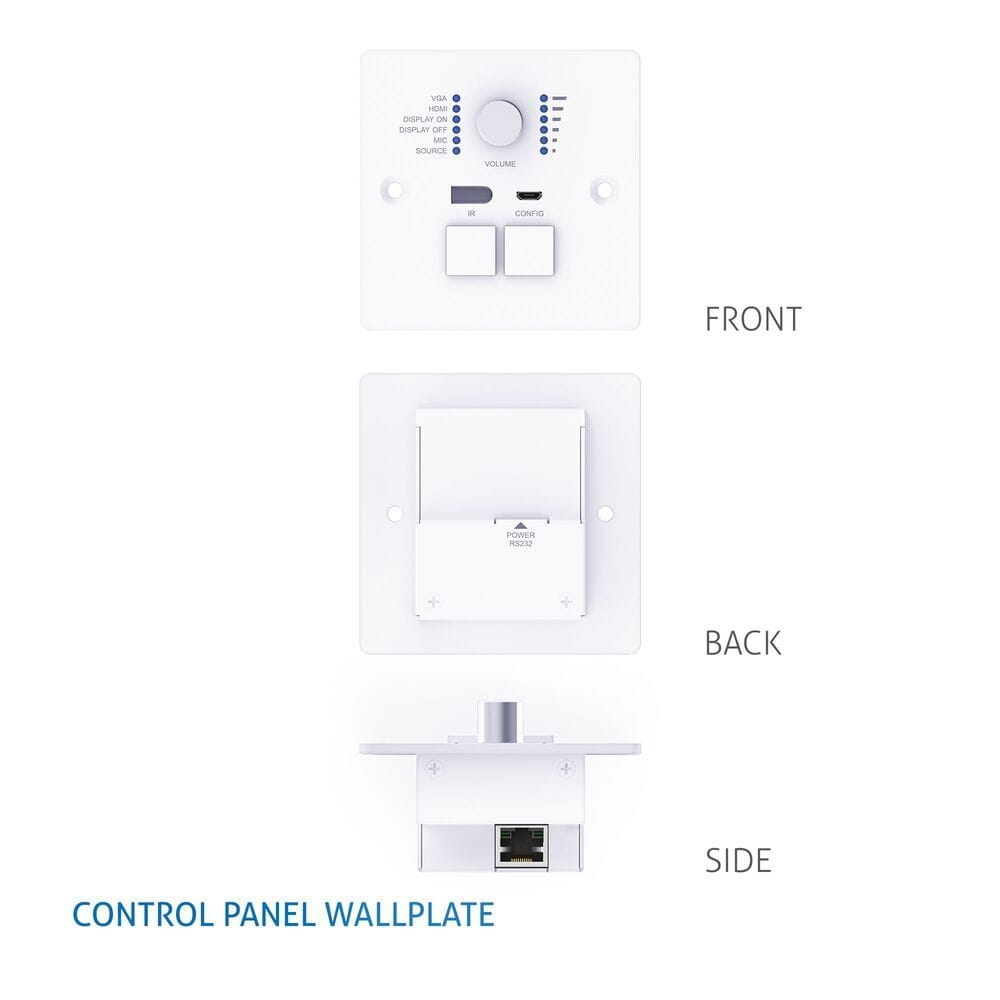

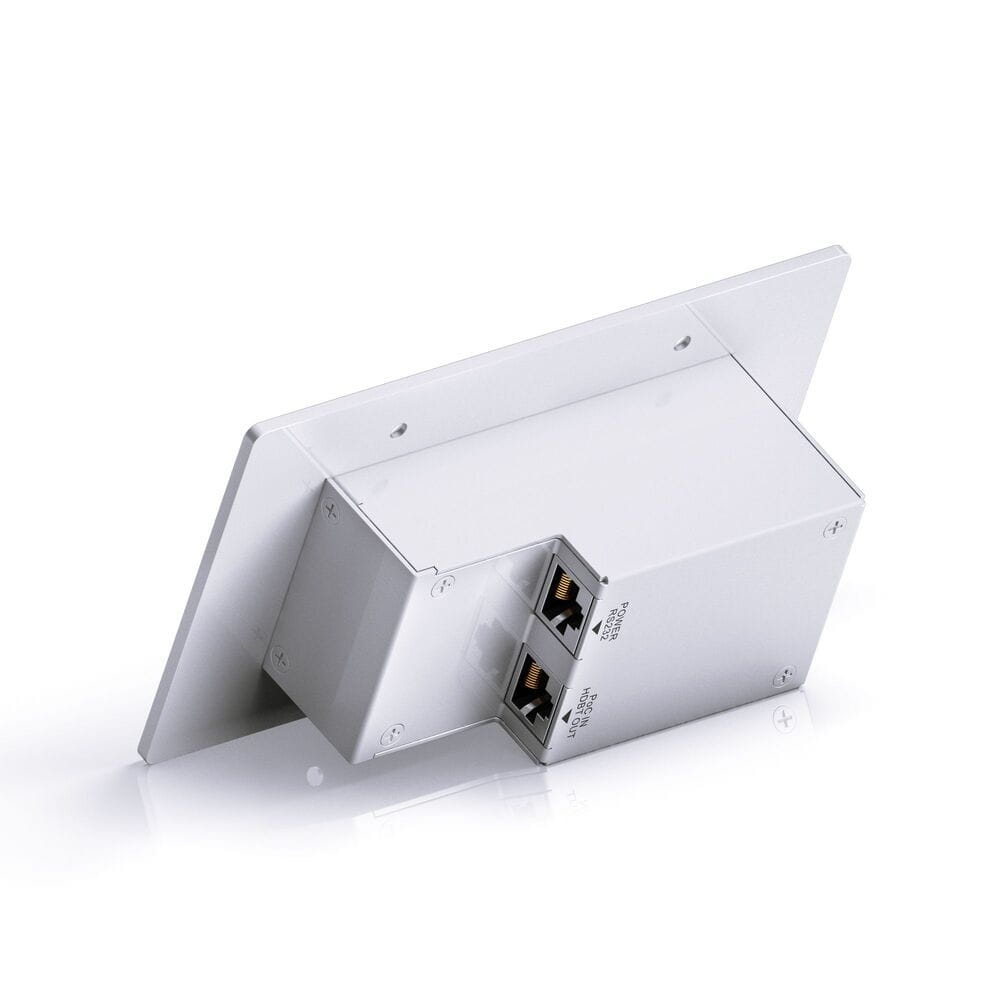

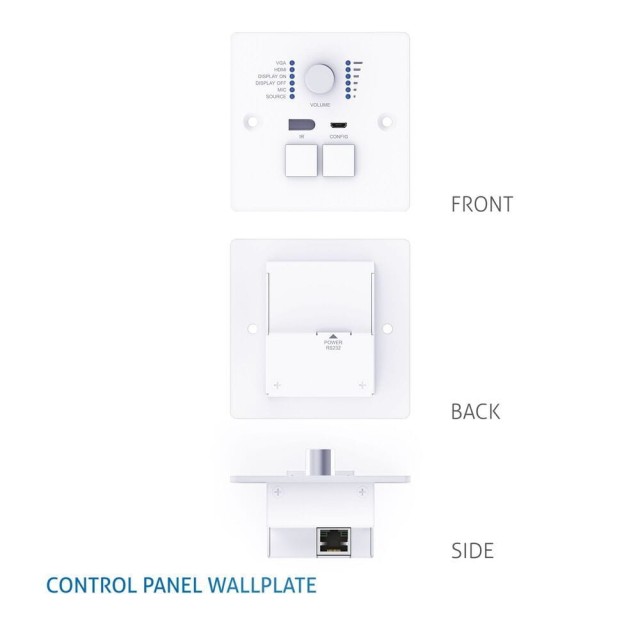

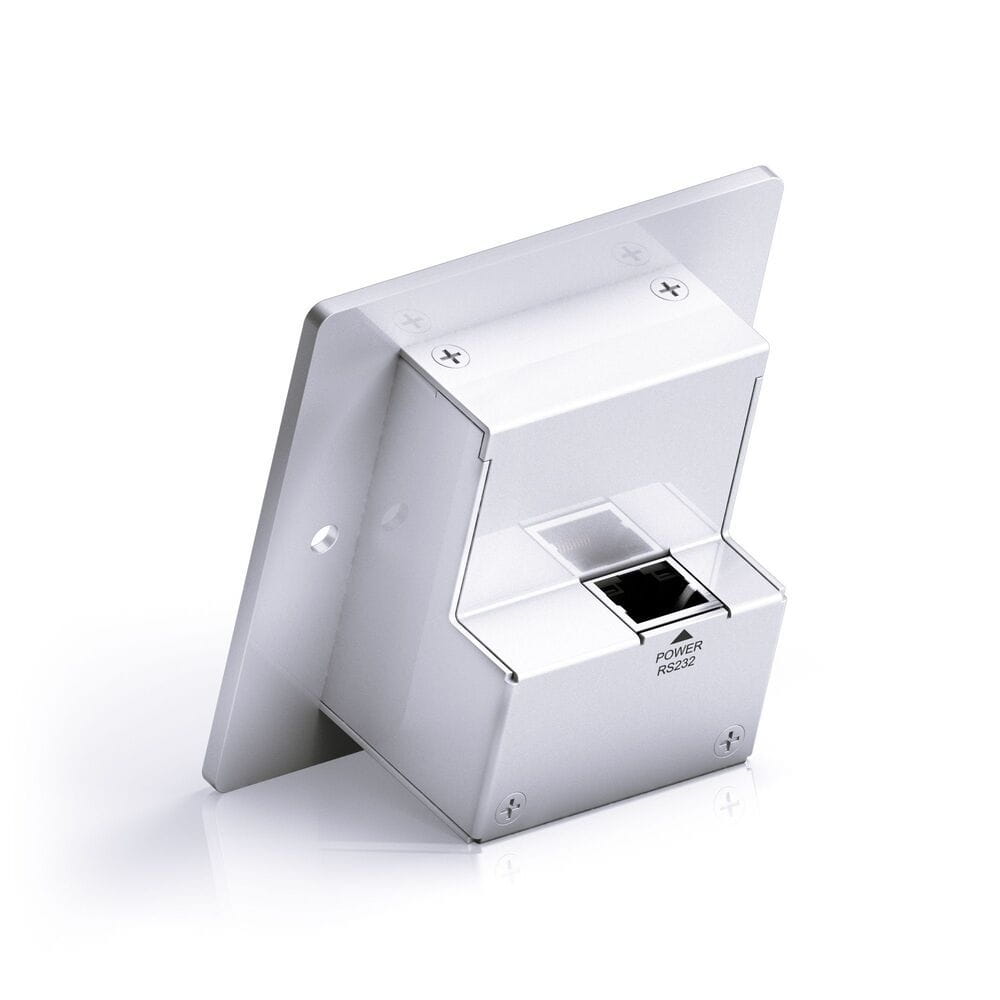

• 1x PT-PK100-BCWP — настенная панель управления с руководством пользователя

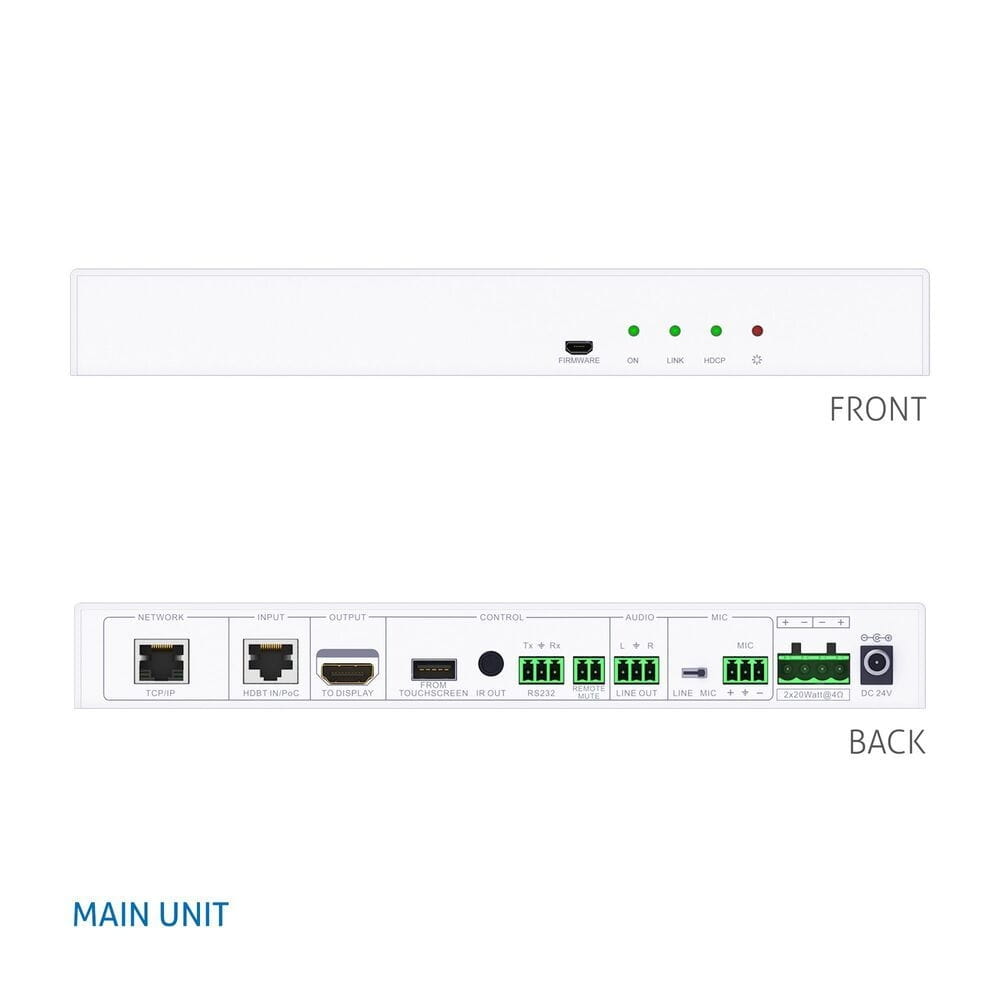

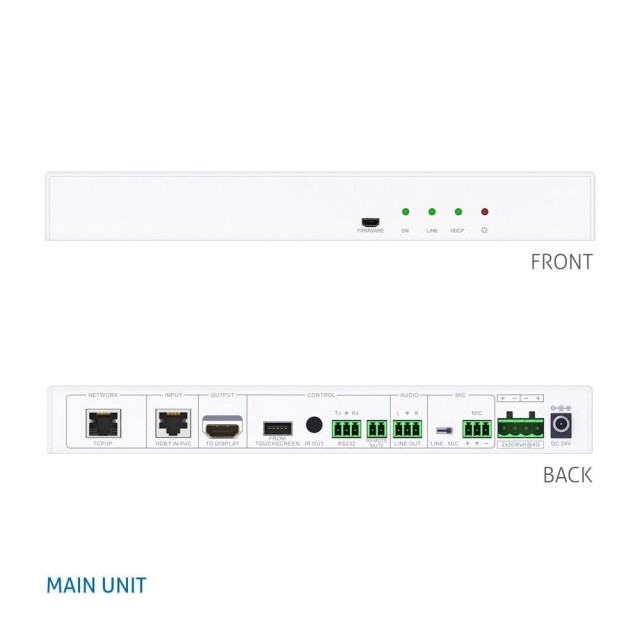

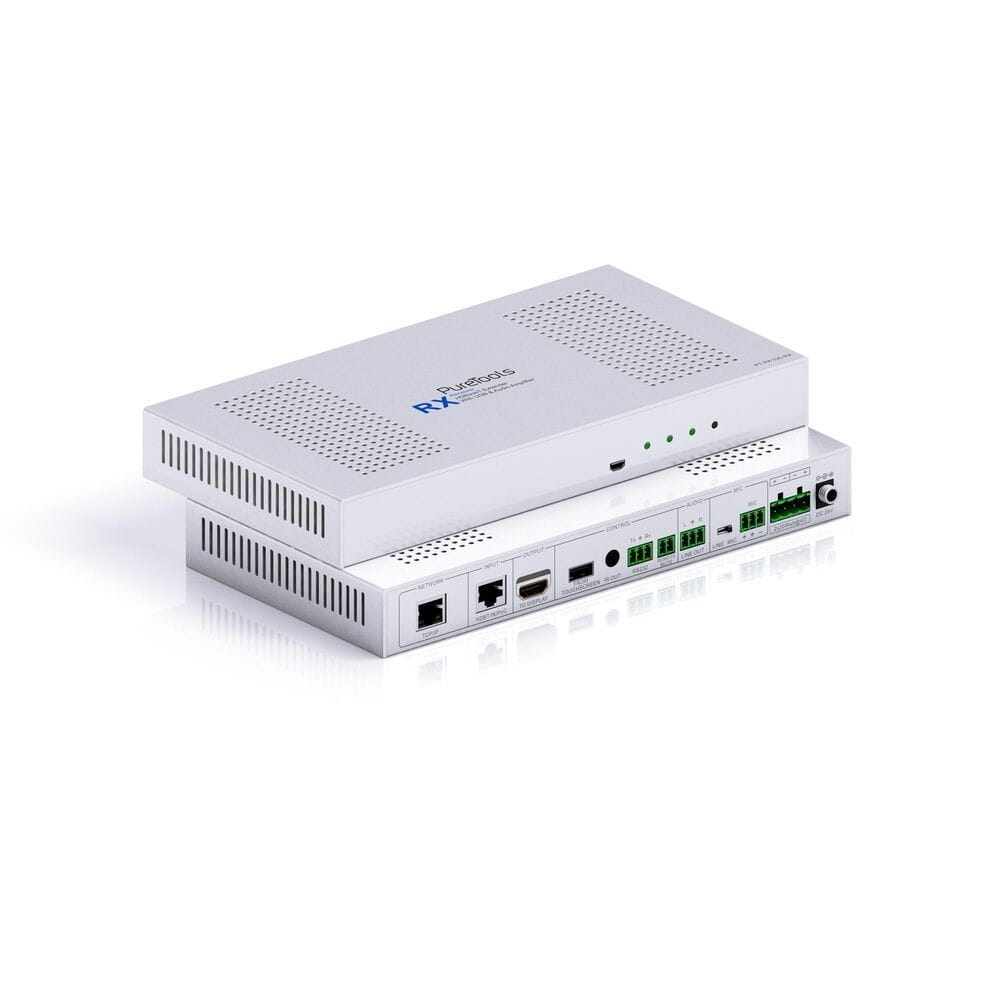

• 1x PT-PK100-RX — автономный приёмник с 2 монтажными ушами, 4 резиновыми ножками и клеммными блоками Phoenix, ИК-эмиттером, USB-кабелем (A/B) и блоком питания

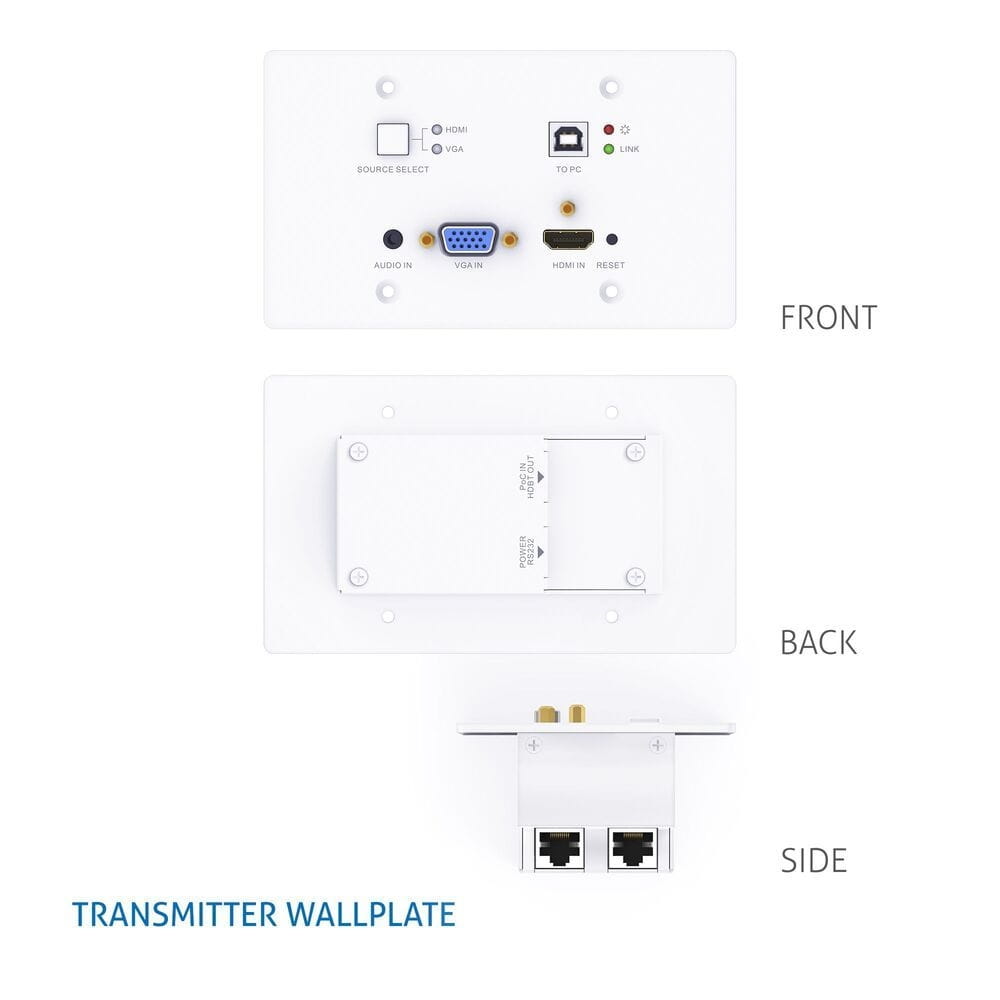

• 1x PT-PK100-TXWP — настенный передатчик со скалером и 1 белой лицевой панелью
