PureLink PT-TOOL-100

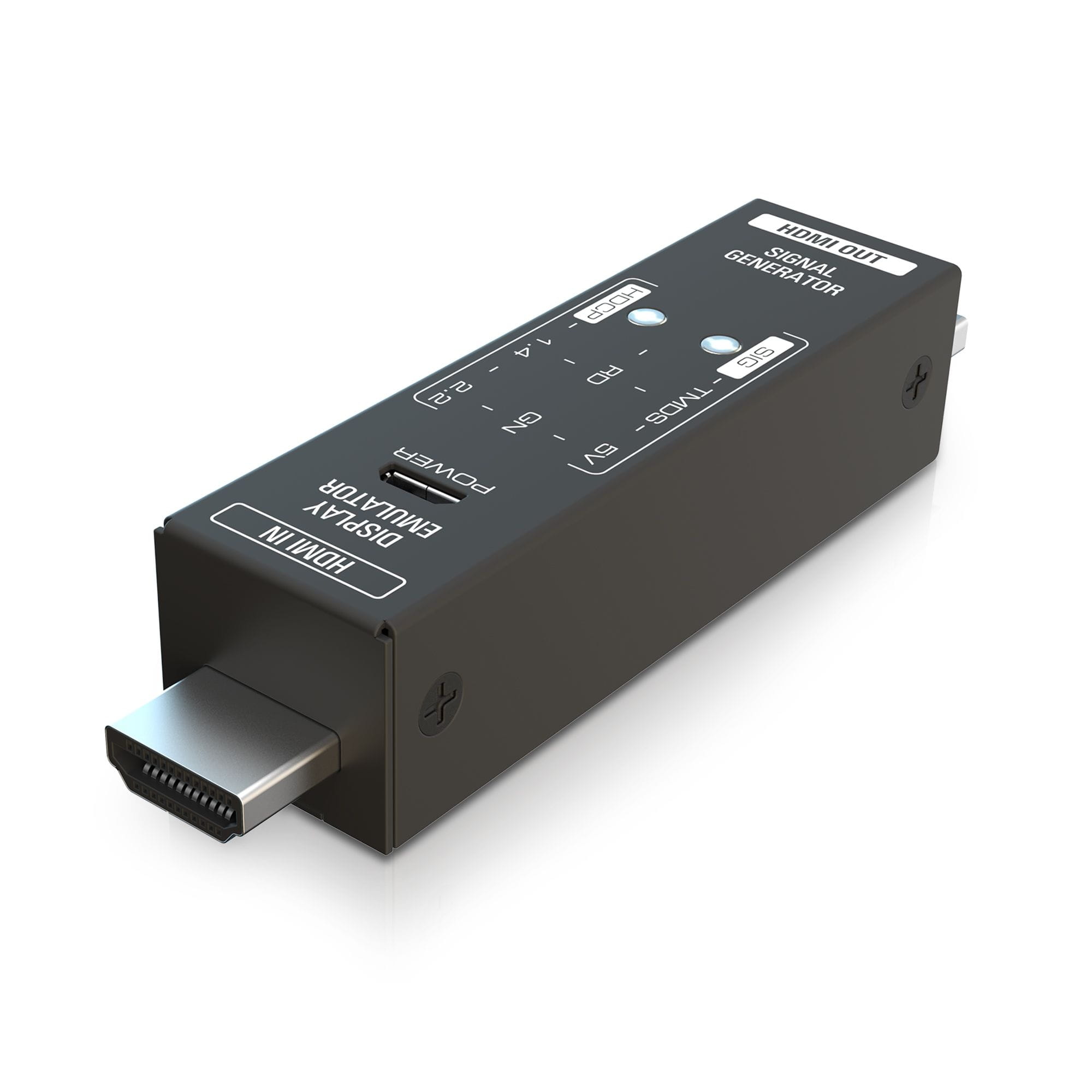

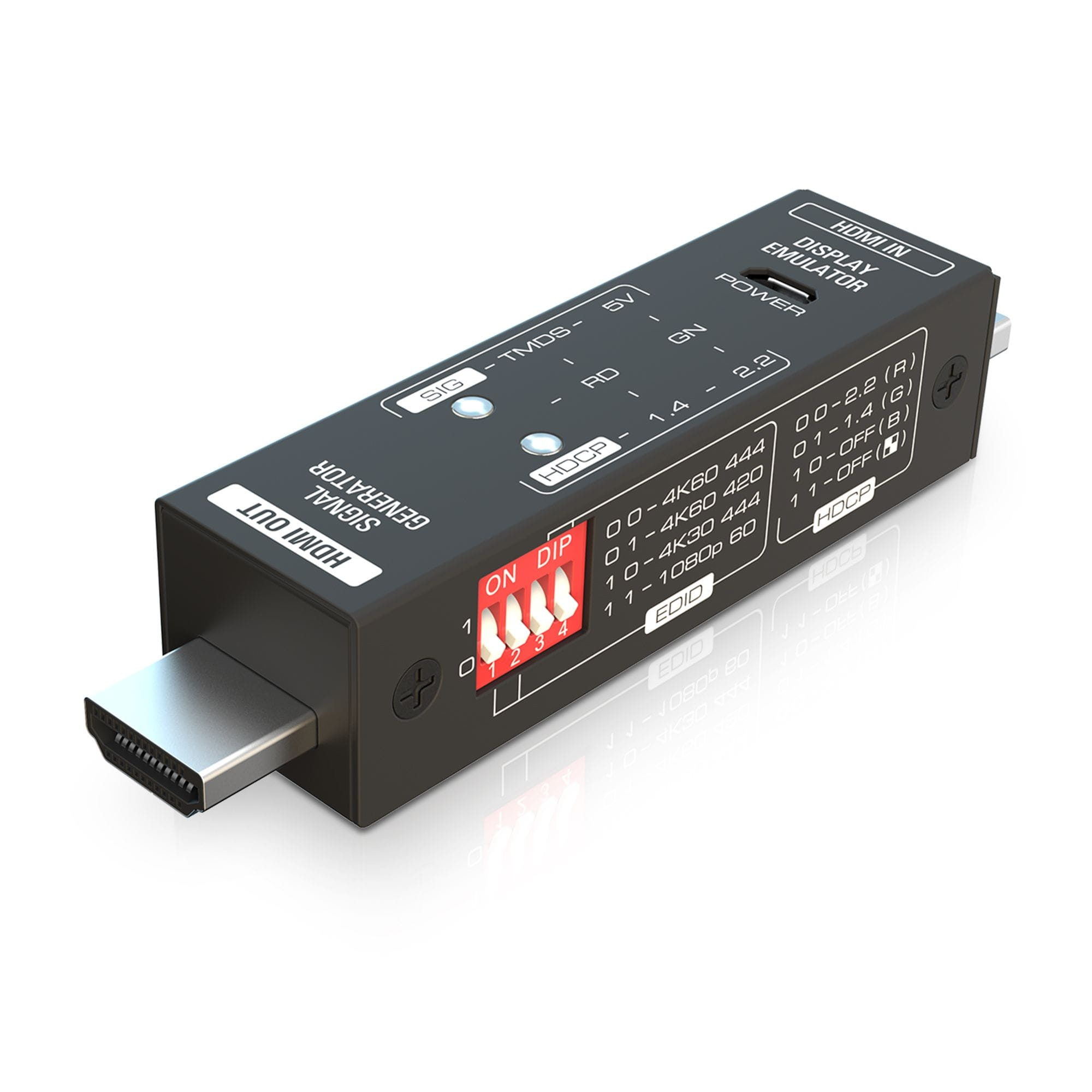

PT-TOOL-100 — генератор сигнала HDMI и эмулятор дисплея 4K, 18 Гбит/с

Инструмент для тестирования и диагностики HDMI PT-TOOL-100 может, с одной стороны, генерировать сигналы для проверки возможностей дисплея, а с другой — эмулировать дисплей для анализа входящих сигналов HDMI. Поддерживается HDMI 2.0 с полосой до 18 Гбит/с и HDCP до версии 2.2. Генерация сигнала полностью управляется на самом устройстве: версия EDID и HDCP выхода задаются DIP-переключателями. Эмуляция дисплея позволяет анализировать входной сигнал HDMI со светодиодной индикацией версии HDCP и наличия сигналов TMDS / 5 В. Очень компактный и лёгкий корпус идеально подходит для проверки реальных условий прямо на объекте.

Особенности

• Генерация тестовых сигналов HDMI и эмуляция дисплея с анализом сигнала HDMI
• Поддержка 18 Гбит/с для разрешений до 4K UltraHD 60 Гц

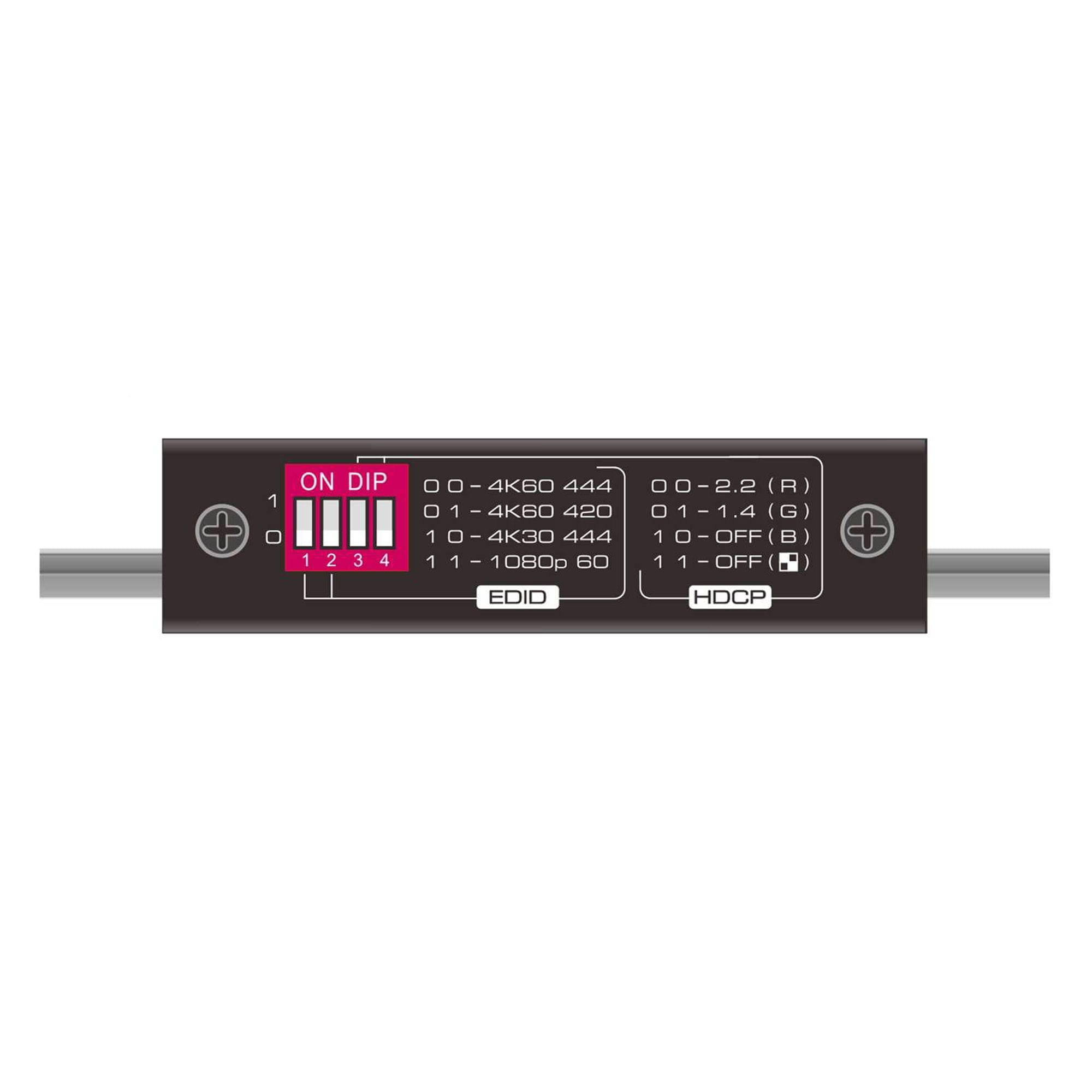

• Настройка выходного сигнала 4 DIP-переключателями (EDID дисплея / версия HDCP)

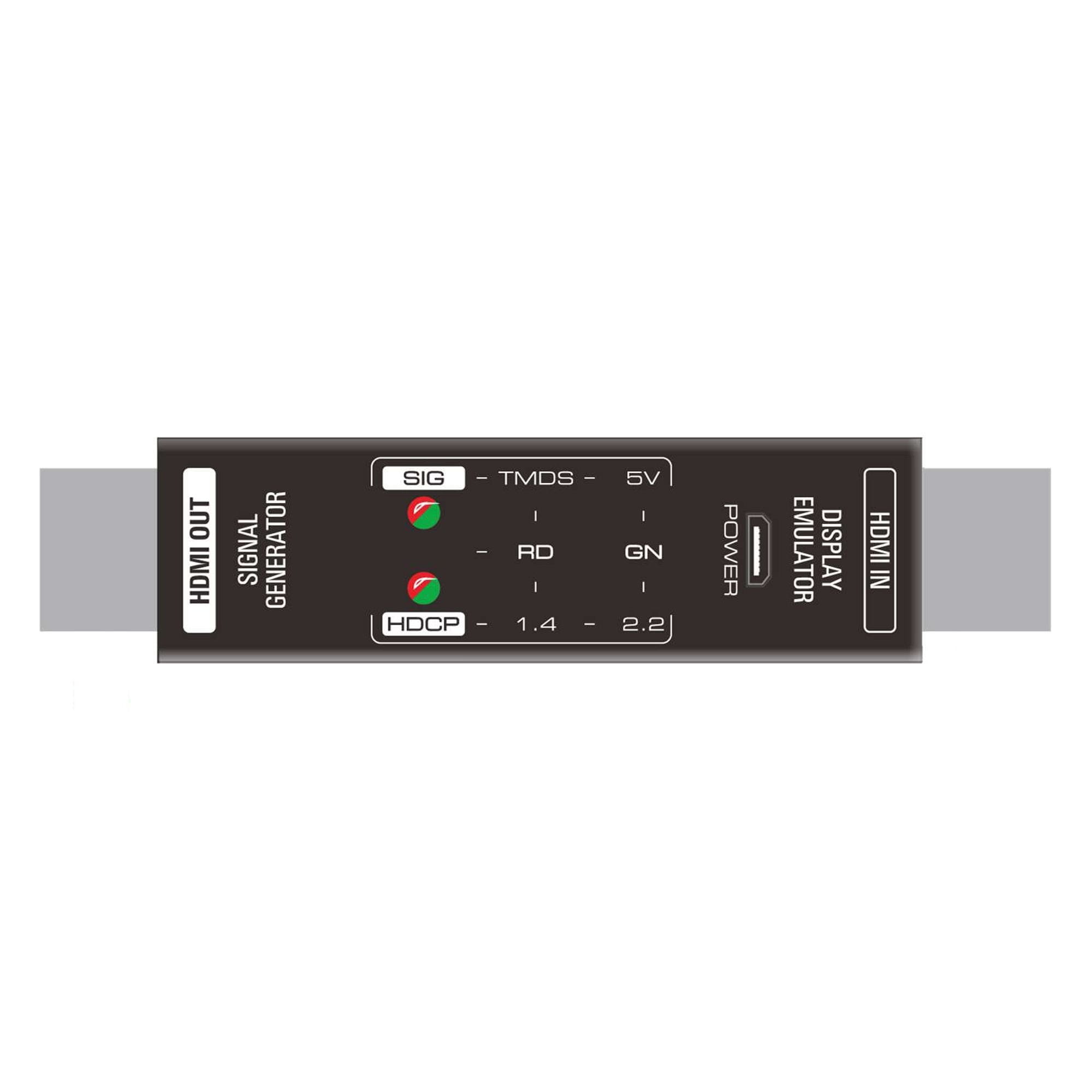

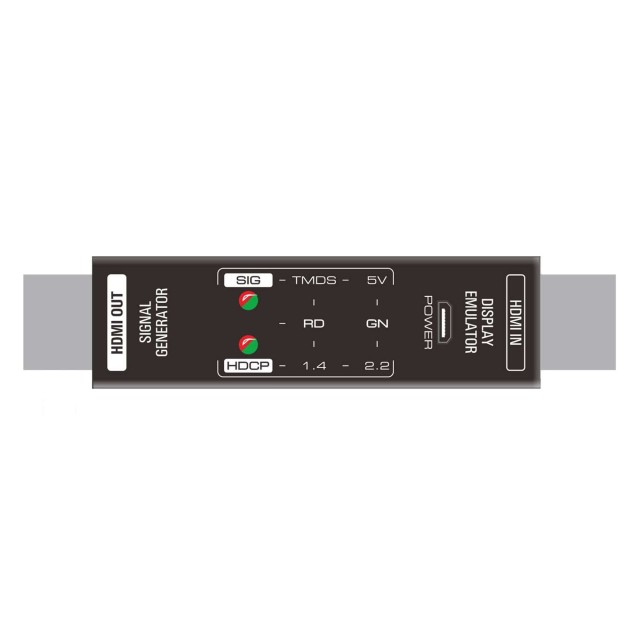

• Анализ входных сигналов, включая версию HDCP, а также сигналы TMDS и 5 В
• Очень компактный корпус для диагностики прямо на объекте

Основные характеристики

• Вход: 1x HDMI; выход: 1x HDMI
• Стандарты: HDMI 2.0, HDCP 2.2 / 1.4
• Видеоформаты: до 4K@60 Гц (4:4:4)
• Аудио: генератор — 2-канальный PCM; эмуляция — совместимость с HDMI 2.0
• Питание: 5 В / 1 А (генератор), около 2 Вт
• Рабочая температура: -5 °C ~ 55 °C
• Температура хранения: -25 °C ~ 70 °C
• Влажность: 10% ~ 90%
• Корпус: алюминий; цвет: чёрный
• Размеры: 75 x 22 x 19 мм

Комплект поставки

• PT-TOOL-100 — генератор сигнала HDMI и эмулятор дисплея 4K
• USB-кабель питания
• Тканевая сумка
• Руководство пользователя
