PureLink PT-PMS-62

PT-PMS-62 6x2 Presentation Matrix — 4K мультиформатная матрица-скалер с аудиоусилителем

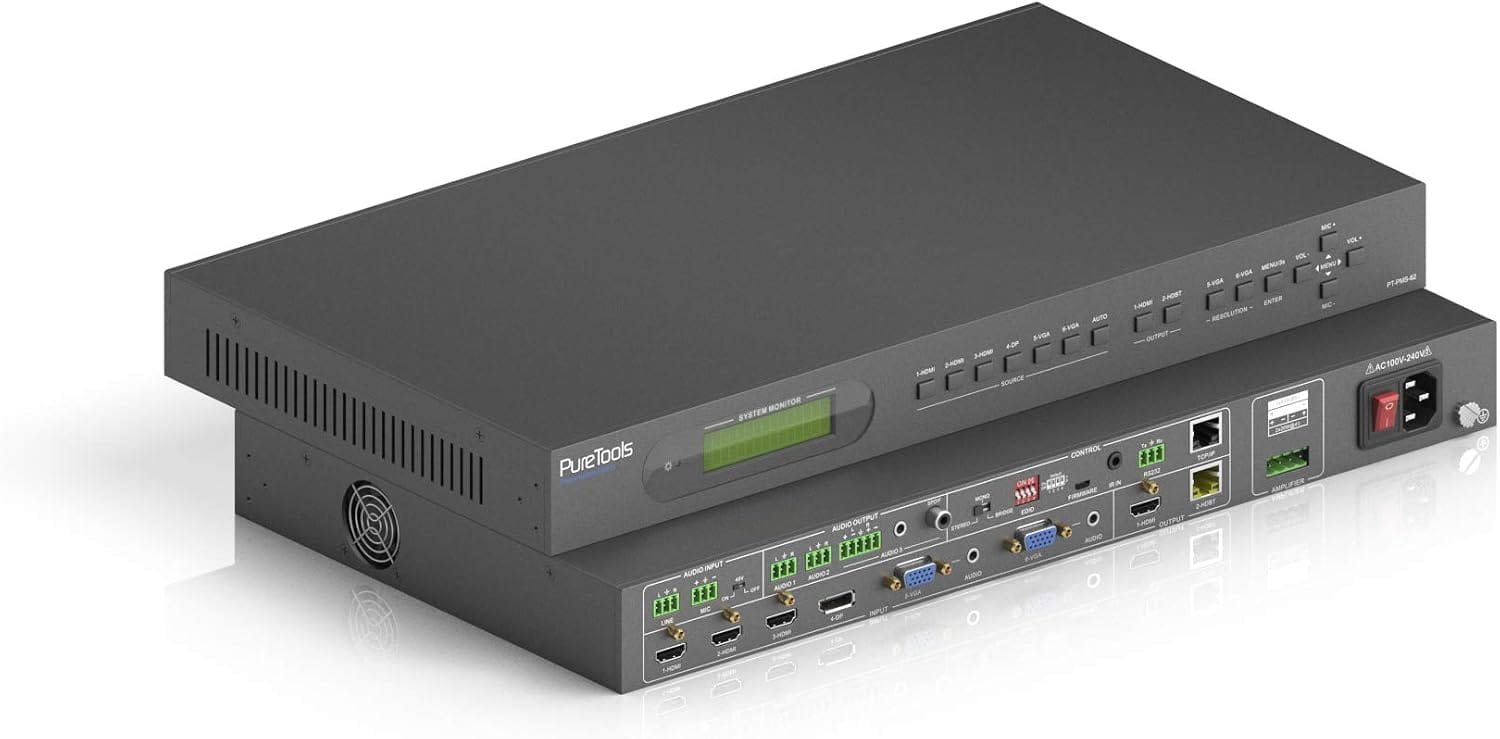

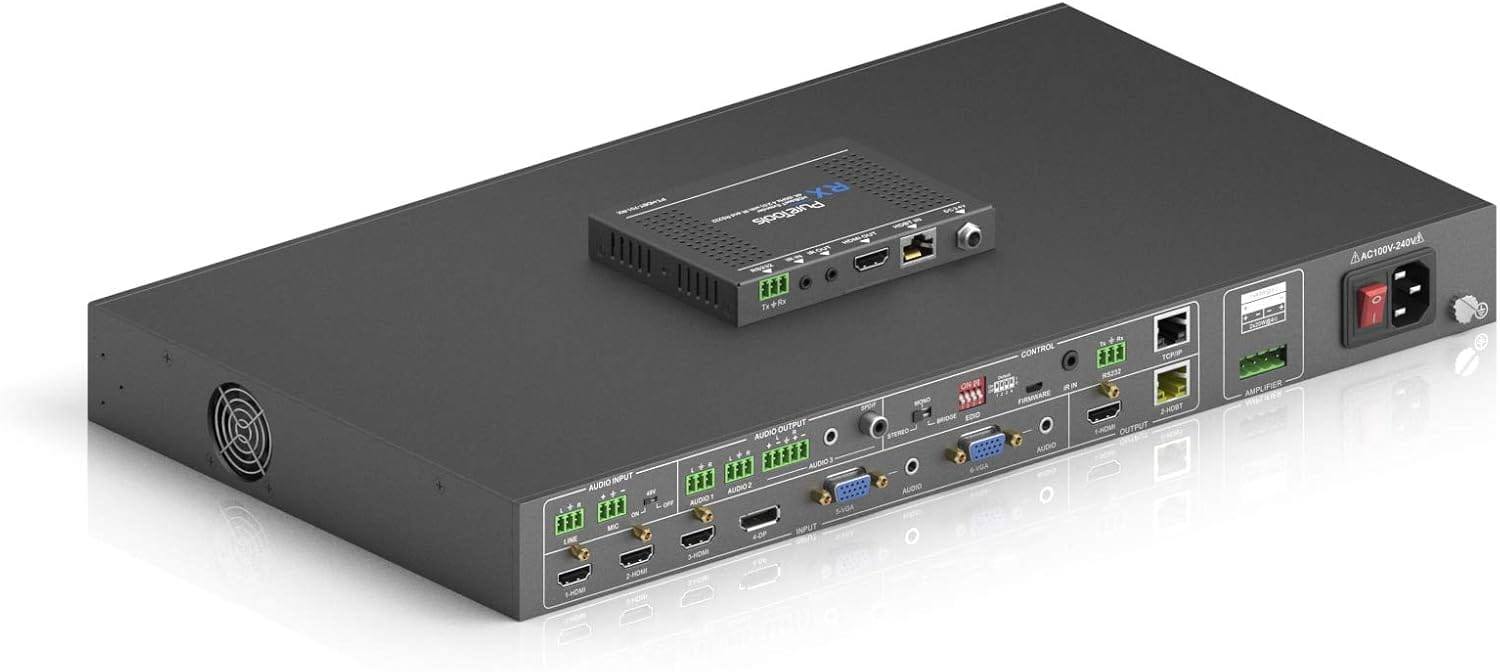

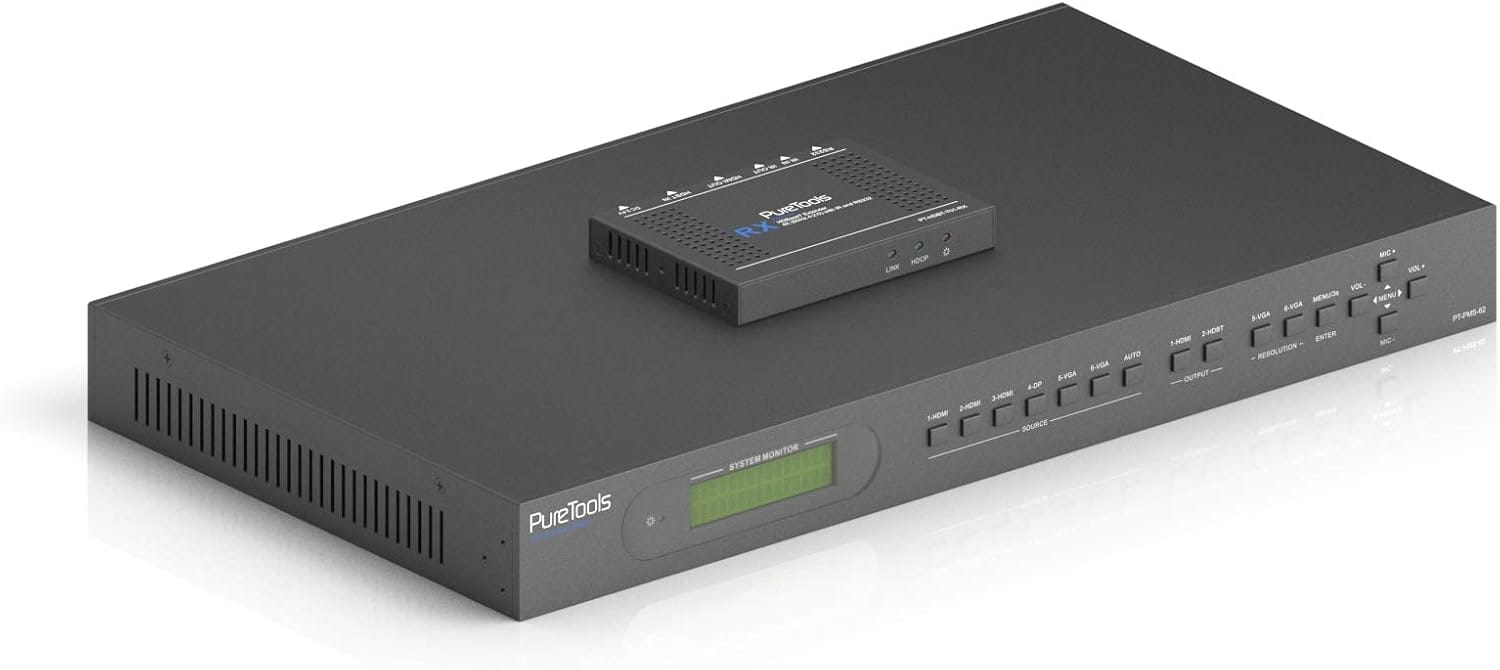

PT-PMS-62 — профессиональная презентационная матрица со скалером, предназначенная для решения широкого круга AV-задач, таких как двойные переговорные комнаты, учебные классы или сложные инсталляции в лекционных залах. Она поддерживает широкий набор видеоформатов и аналоговое масштабирование. PT-PMS-62 также содержит отдельную аудиоматрицу для микширования нескольких аудиоканалов в разных форматах на набор выходов, включая усилитель 40 Вт (20 Вт на канал). С входящим в комплект приёмником PT-HDBT-701-RX матрица способна передавать видео 4K на расстояние до 40 м, что делает её универсальным решением «всё в одном».

Независимые выходы матрицы

PT-PMS-62 оснащена двумя полностью независимыми выходами: 4K HDMI и HDBaseT (70 м для 1080p / 40 м для 4K). Одним устройством можно обслужить две отдельные переговорные комнаты или удвоить творческое пространство.

Интуитивное управление

Простой и интуитивно понятный веб-интерфейс (Web GUI) PT-PMS-62 — всё, что нужно для управления, а мощная экранная система OSD позволяет полностью настроить систему за несколько минут.

Переключаемые входы

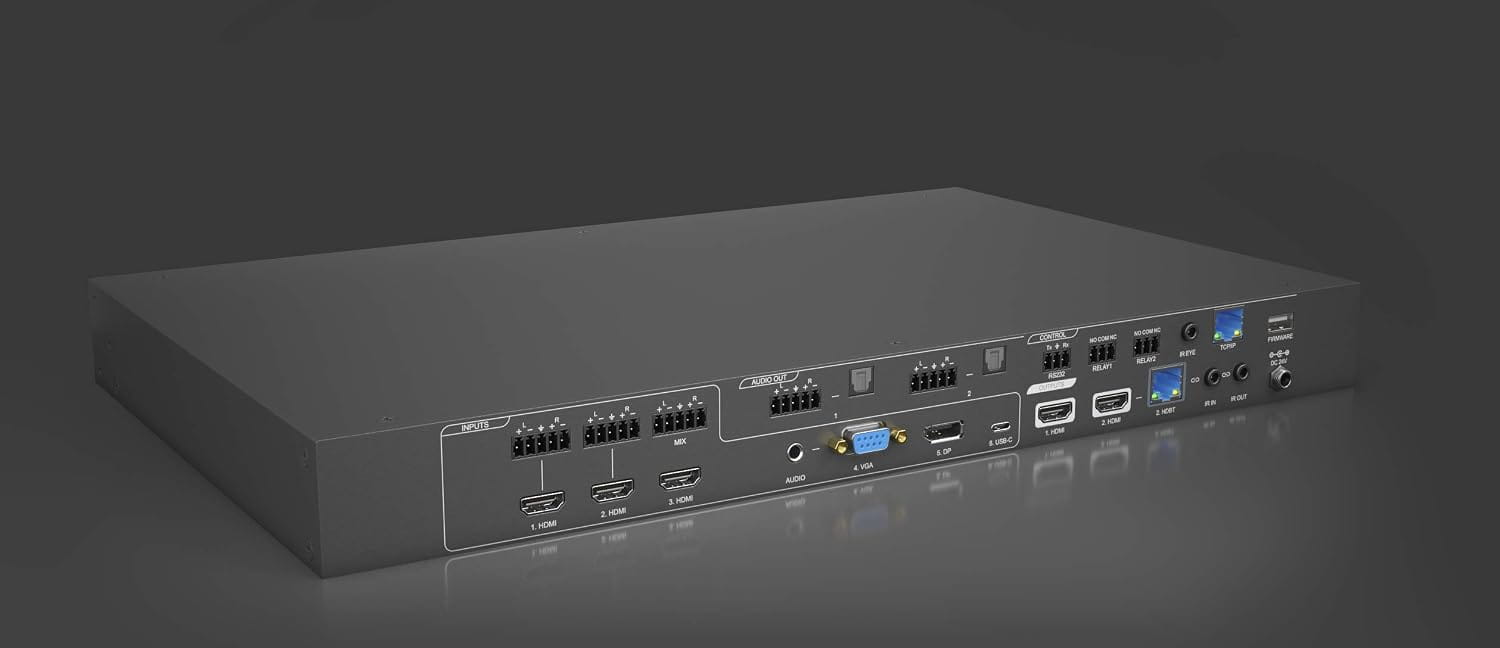

С тремя входами HDMI, двумя VGA и одним DP на входной стороне и матричными выходами HDMI и HDBaseT PT-PMS-62 готова к любой ситуации.

Удалённое обновление

Расширенное управление по IP просто благодаря режиму ADMIN. Можно удалённо настраивать параметры и даже устанавливать прошивку. Это сокращает время работы на объекте и позволяет монтажникам выполнять обслуживание удалённо и в нерабочее время.

Расширенная аудиоматрица

Встроенная аудиоматрица PT-PMS-62 обеспечивает абсолютную гибкость работы со звуком. Шесть отдельных выходных каналов и четыре входных потока можно независимо маршрутизировать, отключать и микшировать.

Цифровой усилитель

Встроенный высокопроизводительный и высокоэффективный усилитель класса D экономит энергию и обеспечивает 40 Вт моно (20 Вт на канал в стерео при 4 Ом) при 8 Ом.

Гибкий аудиовход

Поддержка микрофонов с фантомным питанием 48 В, динамических и беспроводных, три отдельных входных канала, а также встраивание звука VGA и шумоподавление обеспечивают безупречное звучание в любой ситуации.

Установка в стойку

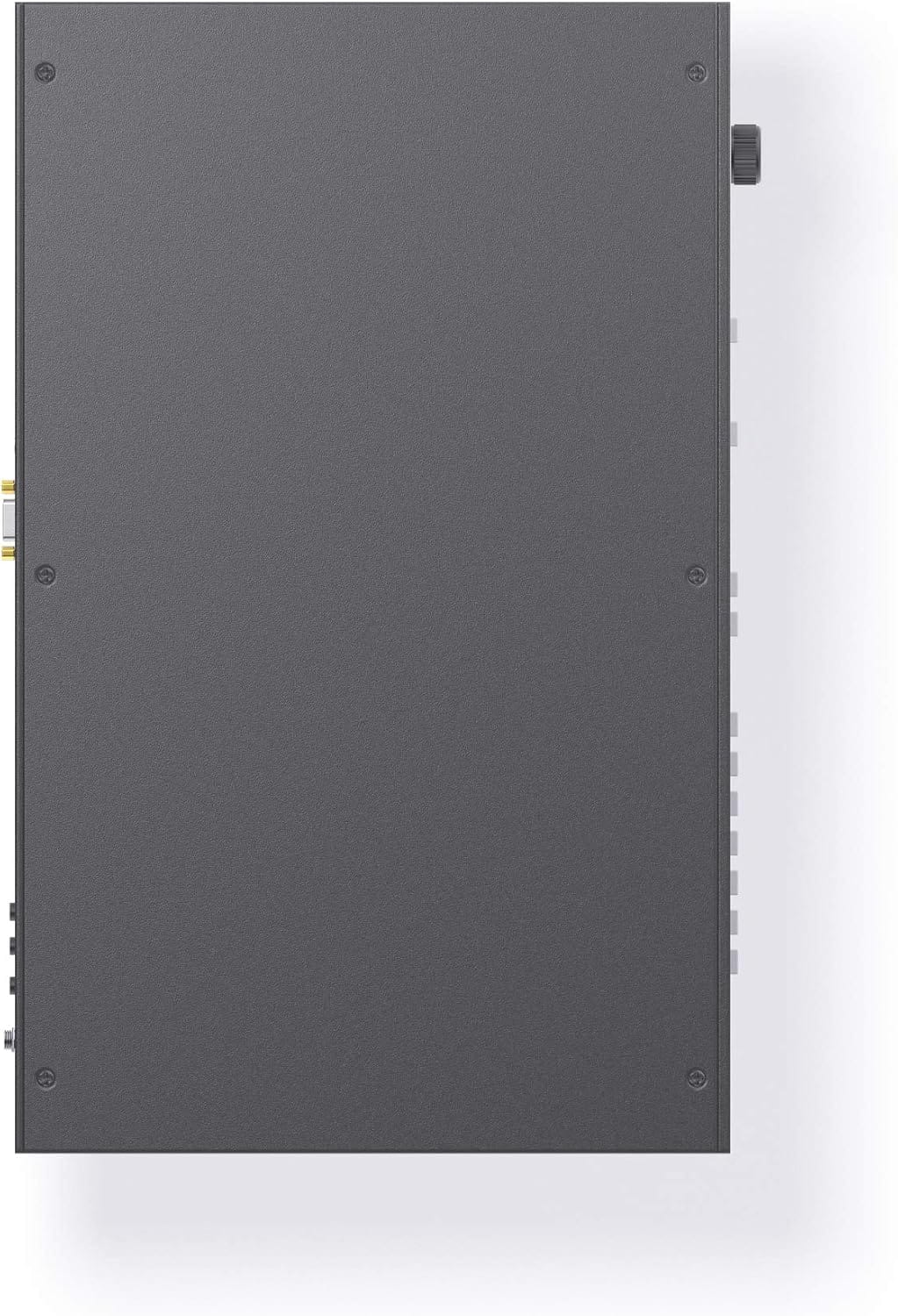

Все эти технологии размещены в корпусе 1U для установки в профессиональную стойку.

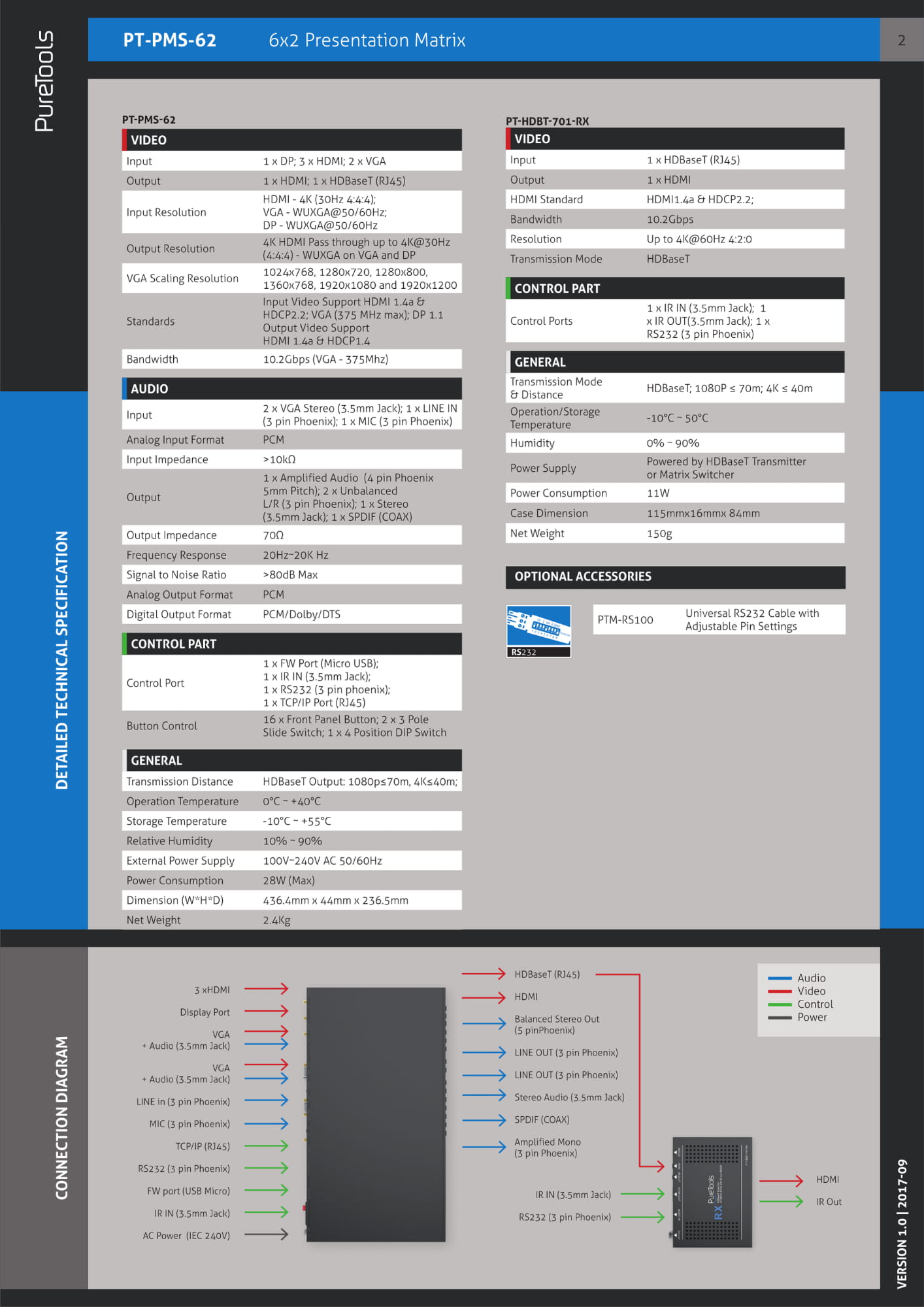

PT-PMS-62 — видео

• Входы: 1x DP, 3x HDMI, 2x VGA
• Выходы: 1x HDMI, 1x HDBaseT (RJ45)
• Входное разрешение: HDMI - 4K (30 Гц 4:4:4); VGA - WUXGA@50/60 Гц; DP - WUXGA@50/60 Гц
• Выходное разрешение: 4K HDMI pass-through до 4K@30 Гц (4:4:4); WUXGA на VGA и DP
• Разрешения масштабирования VGA: 1024x768, 1280x720, 1280x800, 1360x768, 1920x1080 и 1920x1200
• Стандарты, вход: HDMI 1.4a и HDCP 2.2; VGA (375 МГц макс.); DP 1.1
• Стандарты, выход: HDMI 1.4a и HDCP 1.4
• Полоса пропускания: 10,2 Гбит/с (VGA - 375 МГц)

PT-PMS-62 — аудио

• Входы: 2x VGA стерео (3,5 мм Jack); 1x LINE IN (3-контактный Phoenix); 1x MIC (3-контактный Phoenix)
• Формат аналогового входа: PCM
• Входное сопротивление: более 10 кОм
• Выходы: 1x усиленный аудиовыход (4-контактный Phoenix, шаг 5 мм); 2x небалансных L/R (3-контактный Phoenix); 1x стерео (3,5 мм Jack); 1x SPDIF (COAX)
• Выходное сопротивление: 70 Ом
• Частотный диапазон: 20 Гц ~ 20 кГц
• Отношение сигнал/шум: более 80 дБ (макс.)
• Формат аналогового выхода: PCM
• Формат цифрового выхода: PCM/Dolby/DTS

PT-PMS-62 — управление

• Порты управления: 1x FW (Micro USB); 1x IR IN (3,5 мм Jack); 1x RS232 (3-контактный Phoenix); 1x TCP/IP (RJ45)

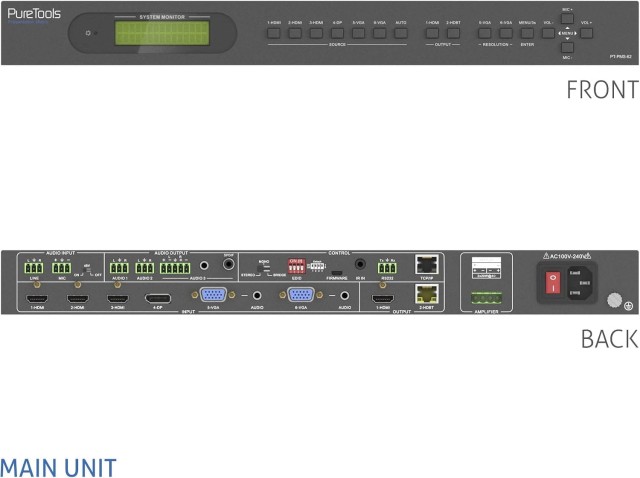

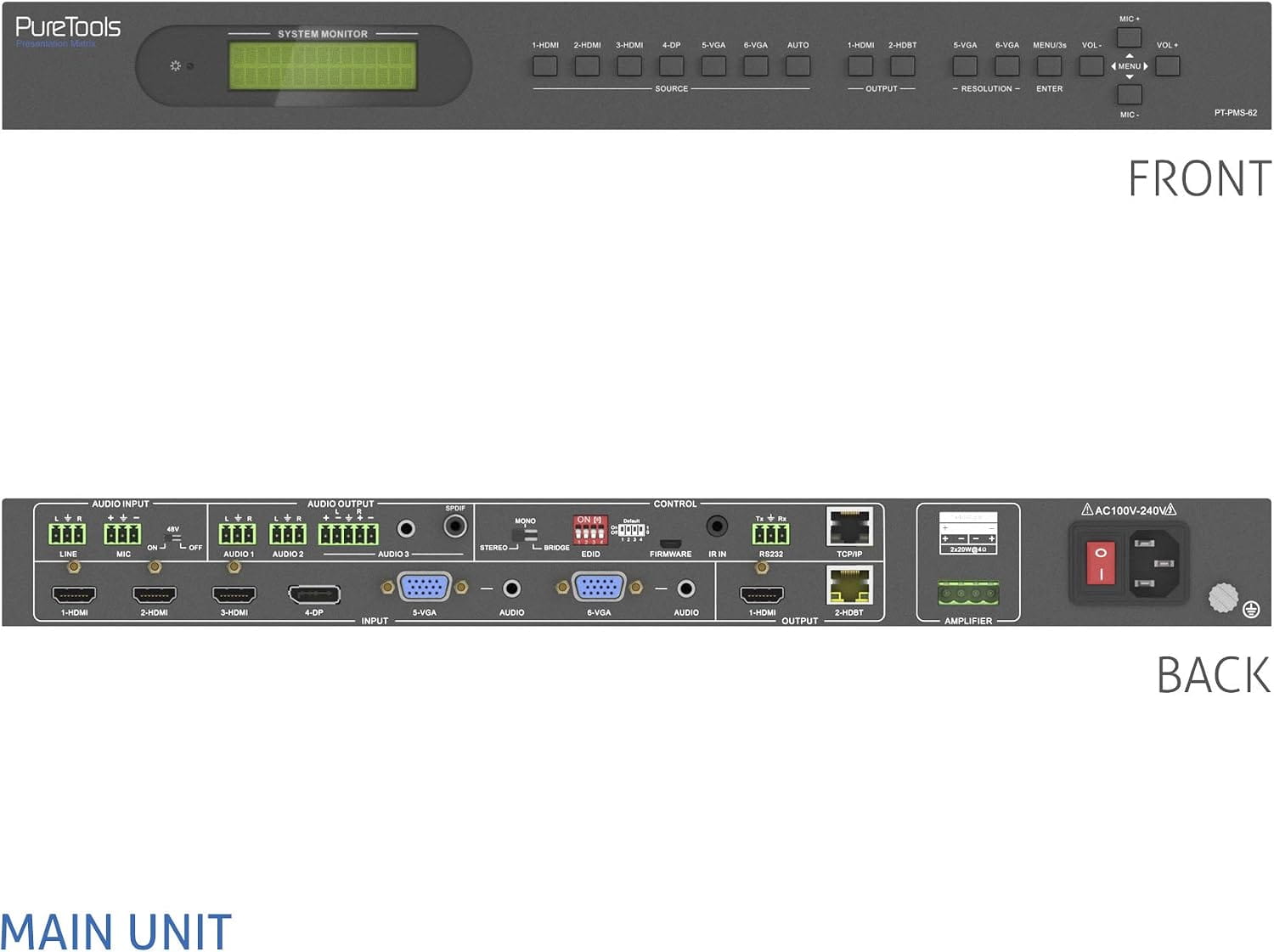

• Кнопки управления: 16 кнопок на передней панели; 2 трёхпозиционных ползунковых переключателя; 1 четырёхпозиционный DIP-переключатель

PT-PMS-62 — общие параметры

• Дальность передачи, выход HDBaseT: 1080p до 70 м, 4K до 40 м
• Рабочая температура: 0 °C ~ +40 °C
• Температура хранения: -10 °C ~ +55 °C
• Относительная влажность: 10% ~ 90%
• Внешний блок питания: 100-240 В AC 50/60 Гц
• Потребляемая мощность: 28 Вт (макс.)
• Размеры (Ш x В x Г): 436,4 мм x 44 мм x 236,5 мм
• Вес нетто: 2,4 кг

Приёмник PT-HDBT-701-RX — видео

• Вход: 1x HDBaseT (RJ45)
• Выход: 1x HDMI
• Стандарт HDMI: HDMI 1.4a и HDCP 2.2
• Полоса пропускания: 10,2 Гбит/с
• Разрешение: до 4K@60 Гц 4:2:0
• Режим передачи: HDBaseT

Приёмник PT-HDBT-701-RX — управление и общие параметры

• Порты управления: 1x IR IN (3,5 мм Jack); 1x IR OUT (3,5 мм Jack); 1x RS232 (3-контактный Phoenix)
• Режим и дальность передачи: HDBaseT; 1080p до 70 м; 4K до 40 м
• Рабочая температура и температура хранения: -10 °C ~ 50 °C
• Влажность: 0% ~ 90%
• Питание: по HDBaseT от передатчика или матричного коммутатора
• Потребляемая мощность: 11 Вт
• Размеры корпуса: 115 мм x 16 мм x 84 мм
• Вес нетто: 150 г

Опциональные аксессуары

• PTM-RS100 — универсальный кабель RS232 с настраиваемой распиновкой
