RME HDSP 9652

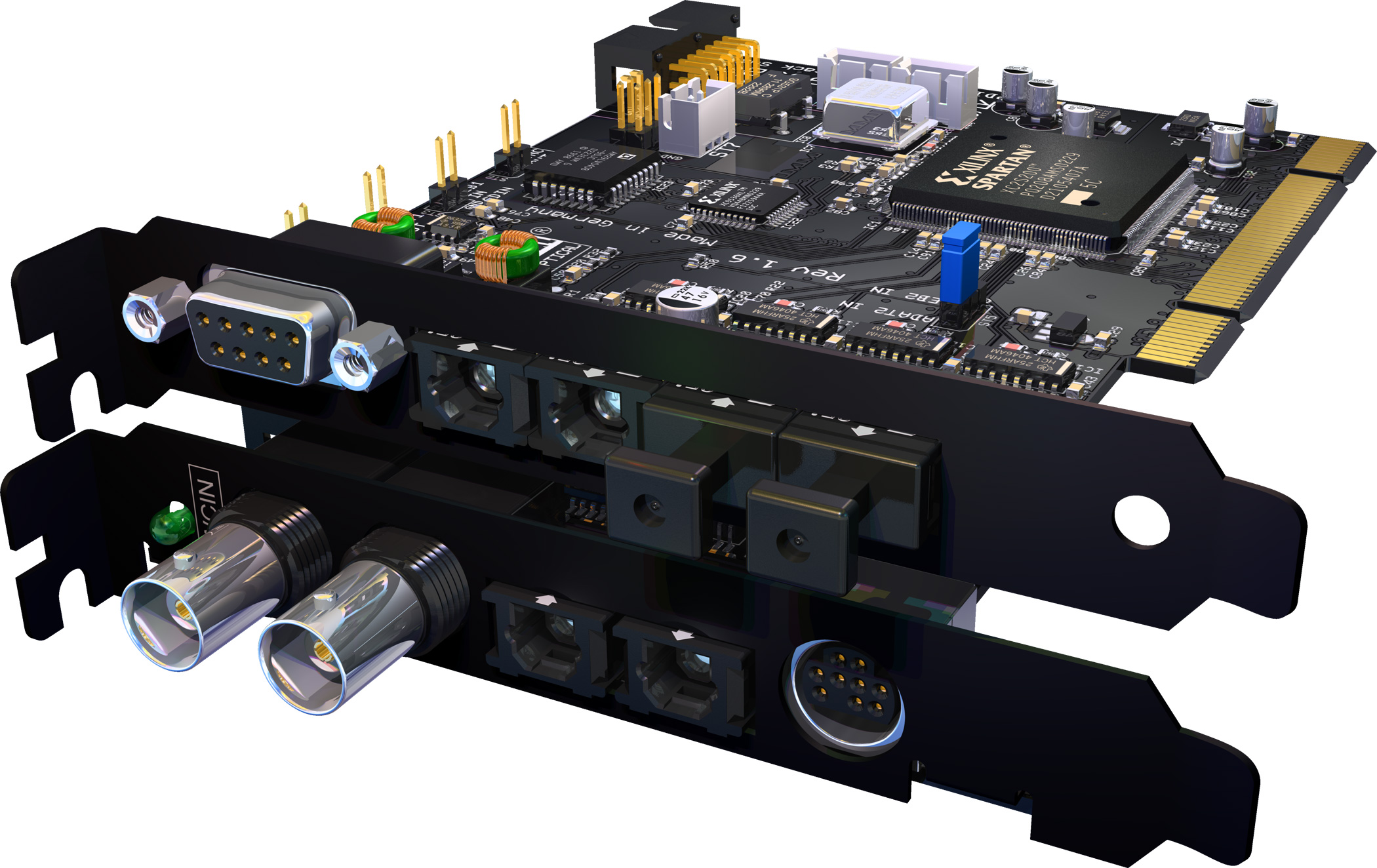

RME DSP 9652 - цифровой аудио интерфейс состоящий из двух плат, основной и дочерней. Основная плата PCI имеет по два оптических цифровых входа и выхода формата ADAT с разъемами Tos-link с возможностью программного переключения входного и выходного разъема в режим оптического цифрового интерфейса с форматом SPDIF. Порт ADAT является синхронизатором и оснащен 9-контактным разъемом типа D-Sub на кабельном адаптере.

Цифровой вход и выход SPDIF подключается к плате посредством 9-контактного разъема типа D-Sub. SPDIF также может работать с цифровым сигналом формата AES/EBU. На плате есть цифровой вход для подключения двух плат аналого-цифровых преобразователей AEBx-I и двух плат цифро-аналоговых преобразователей AEBx-O, разъем для подключения дочерней платы.

Также на плате есть несколько других разъемов в том числе синхронизационных. Дочерняя плата устанавливается в компьютер. Дополнительно интерфейс оборудован двумя MIDI-входами/выходами выполненными в виде кабельного адаптера, подключаемого к плате посредством разъема miniDIN.

Как и предшественник интерфейс имеет оптический цифровой вход и оптический цифровой выход, вход и выход Word Clock со светодиодным индикатором синхронизации.

Поддерживаются частоты дискретизации до 96 кГц и разрядность до 24 бит. Возможно одновременное воспроизведение до 26 каналов и запись до 26 каналов. При частотах дискретизации свыше 48 кГц количество воспроизводимых/записываемых каналов в формате ADAT сокращается до 14 (14 одновременно воспроизводимых и 14 одновременно записываемых каналов). Встроенный микшер выполняет обработку с разрядностью 40 бит. Максимальное число каналов микшера равно - 1352.

Особенности:

• 3 х цифровых АDАТ ввода/вывода на основе надежного Bitclock PLL от RME
• 1 х цифровой SPDIF ввод/вывод, на основе надежной технологии DIGI96 от RME
• 1 х Breakout кабель для коаксиальных RCA разъемов (SPDIF)
• 1 х Word Clock I/O (BNC)
• 1 х ADAT для синхронизации (9-контактный D-Sub)
• 2 х MIDI входа/выхода, 32 канала высокоскоростного MIDI через Breakout кабель
• DIGICheck уникальный анализатор порогового уровня сигнала
• Графические метры уровня, пиков и RMS
• 1352 канала с 40 бит разрешением
• S/MUX с 12 каналами 24-bit/96kHz записи и воспроизведения для ADAT
