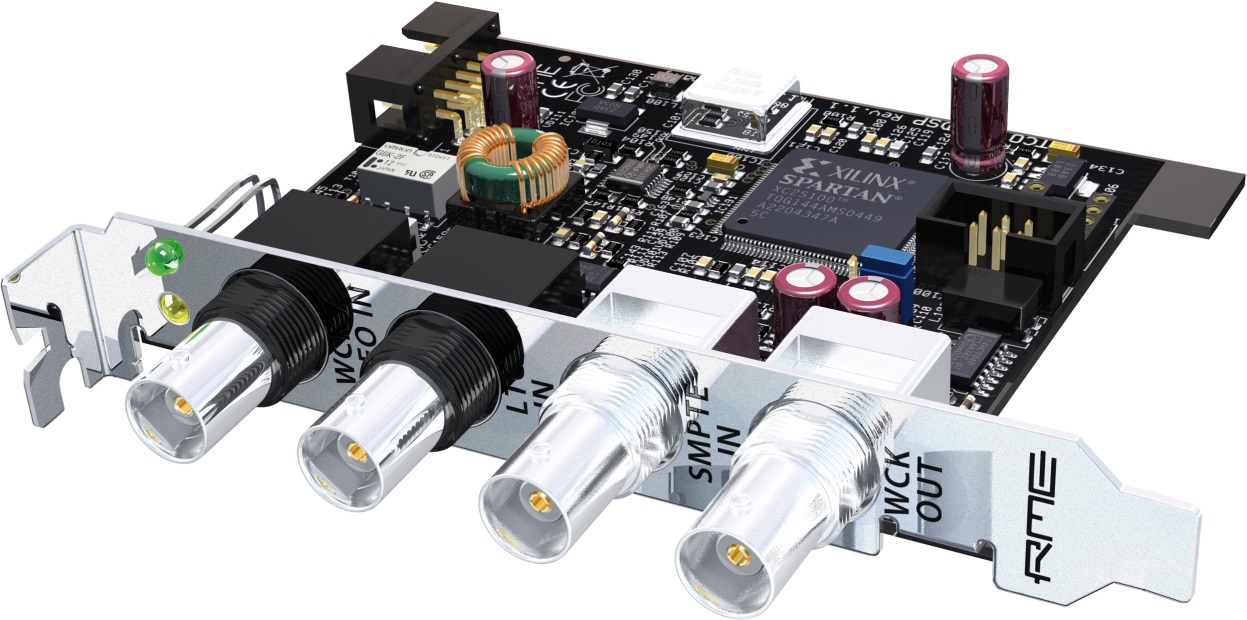

RME HDSP TCO

Дополнительный модуль Time Code для HDSP AES32 и для HDSPe PCI Express interface карт. Модуль устанавливается в свободный слот в компьютере и может использоваться с картами HDSP/HDSPe. Соединение осуществляется с помощью шлейфа. Плата TCO имеет дополнительные входные порты WordClock и обеспечивается видео- и LTC- синхронизацию при 24, 25, 30, и 29.97 кадрах. С помощью технологии SteadyClock происходит эффективное подавление искажений сигналов и улучшается качество синхронизации передаваемых данных. LTC-данные принимаются и передаются в распространенных форматах. На плате расположены переключаемый видеопорт WordClock, LTC-вход и дополнительный LTC-выход с возможностью двухуровневой подстройки.

Особенности:

• Видео вход (Word Clock) BNC 75 Ом
• Формат: PAL и NTSC
• Трансформаторная развязка, гальванически изолированный вход
• Цепь адаптированного сигнала
• Защита от перенапряжения
• Диапазон уровней: 1,0 Vpp - 5,6 Vpp
• Фиксированный диапазон: 28 кГц - 200 кГц
• Джиттер при синхронизации с входным сигналом: 30 дБ (2.4 кГц)
• LTC выход (BNC)
• Выходной уровень: +4 дБ, через перемычку -7 дБн
• Выходное сопротивление: 220 Ом
• Word Clock Out (BNC)
• Макс выходное напряжение: 5 Vpp
• Выходное напряжение 75 Ом: 4.0 Vpp
• Выходное сопротивление: 10 Ом
• Диапазон частот: 28 кГц - 52 кГц
