Микрофонный предусилитель Avalon VT-737SP

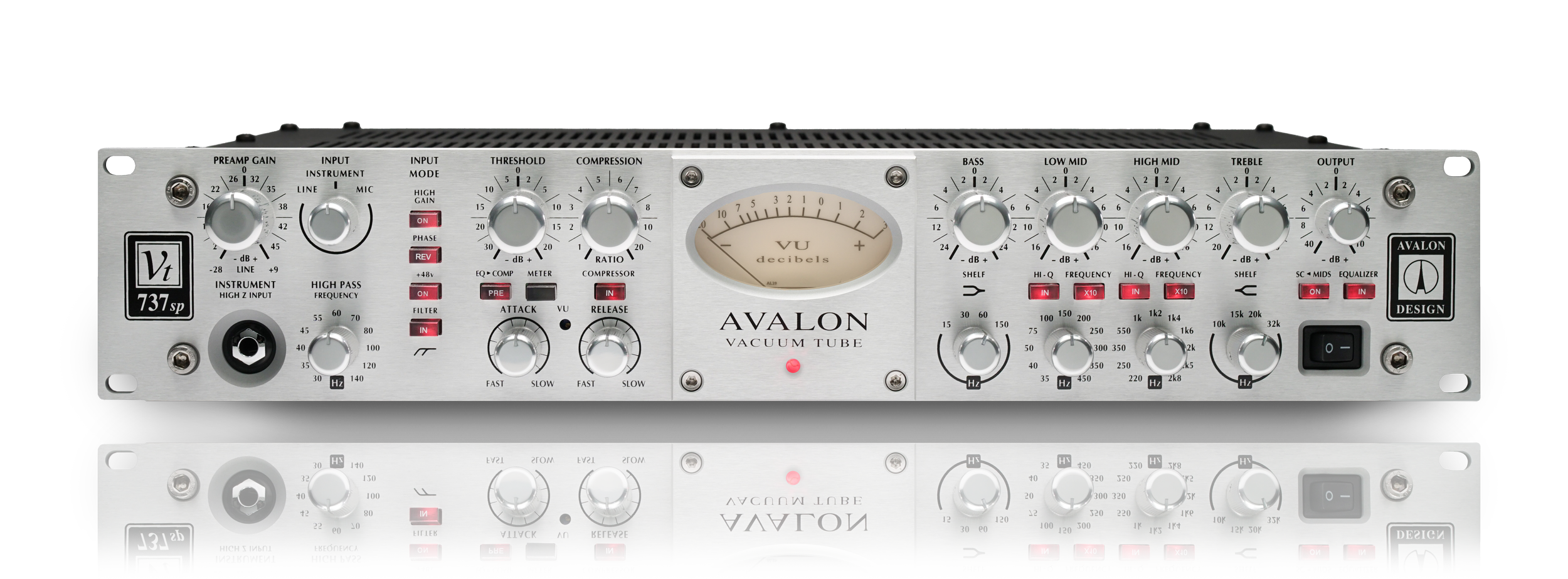

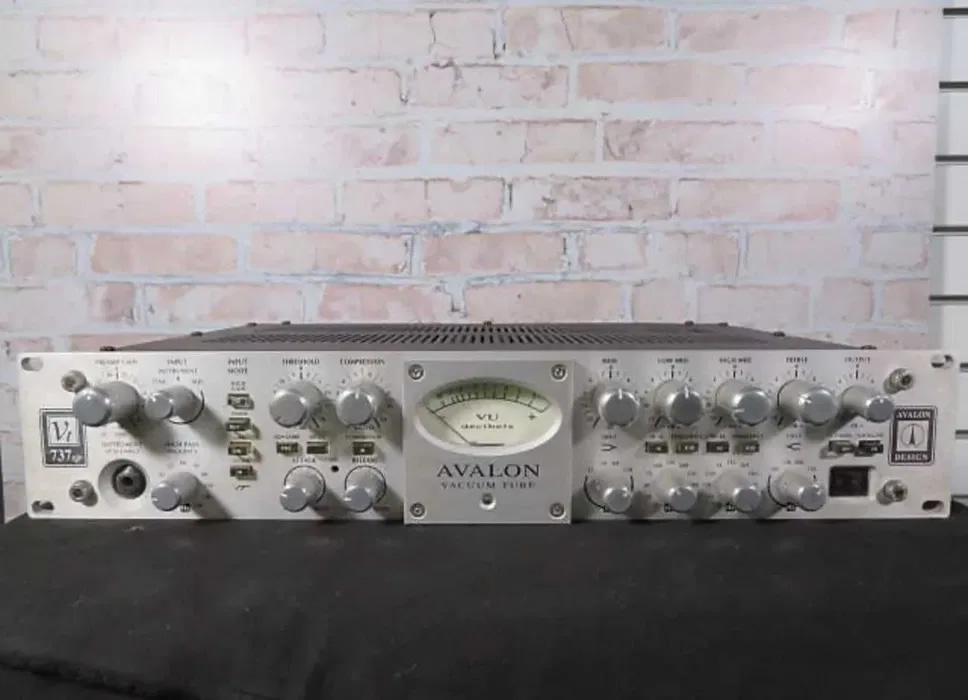

Avalon Vt 737SP поєднує в собі ламповий передпідсилювач, опто-компресор, параметричний еквалайзер, регулювання рівня виходу та індикацію VU в корпусі розміром 2U.

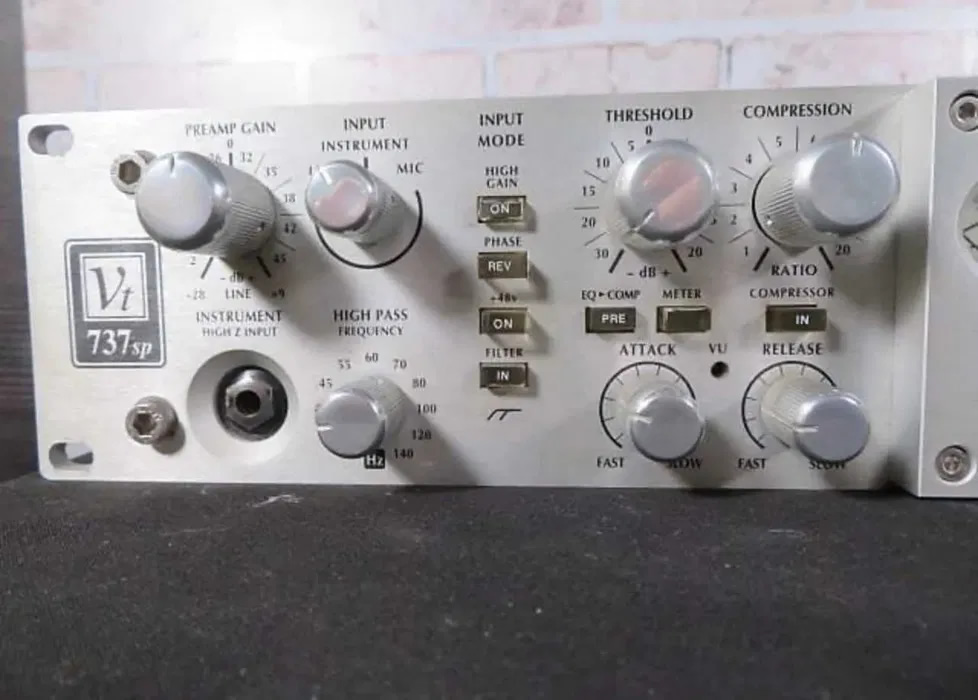

Передпідсилювач Vt 737SP має три варіанти входу:

1. Високоякісний мікрофонний вхід із трансформатором та можливістю подачі фантомного живлення +48V
2. Інструментальний вхід DI з роз'ємом на передній панелі
3. Збалансований лінійний вхід, дискретний високорівневий клас A

Передпідсилювач класу A використовує двоступеневу схему з двома подвійними ламповими тріодами з мінімальним зворотним зв'язком. Кнопка підсилення збільшує загальний рівень гейну передпідсилювача. Чотири високоякісні лампи працюють у конфігурації з анодним з'єднанням. Пасивний змінний фільтр високих частот та реле обходу забезпечують додаткову обробку вхідного сигналу. Функція реверсу фази доступна для всіх трьох входів.

Опто-компресор

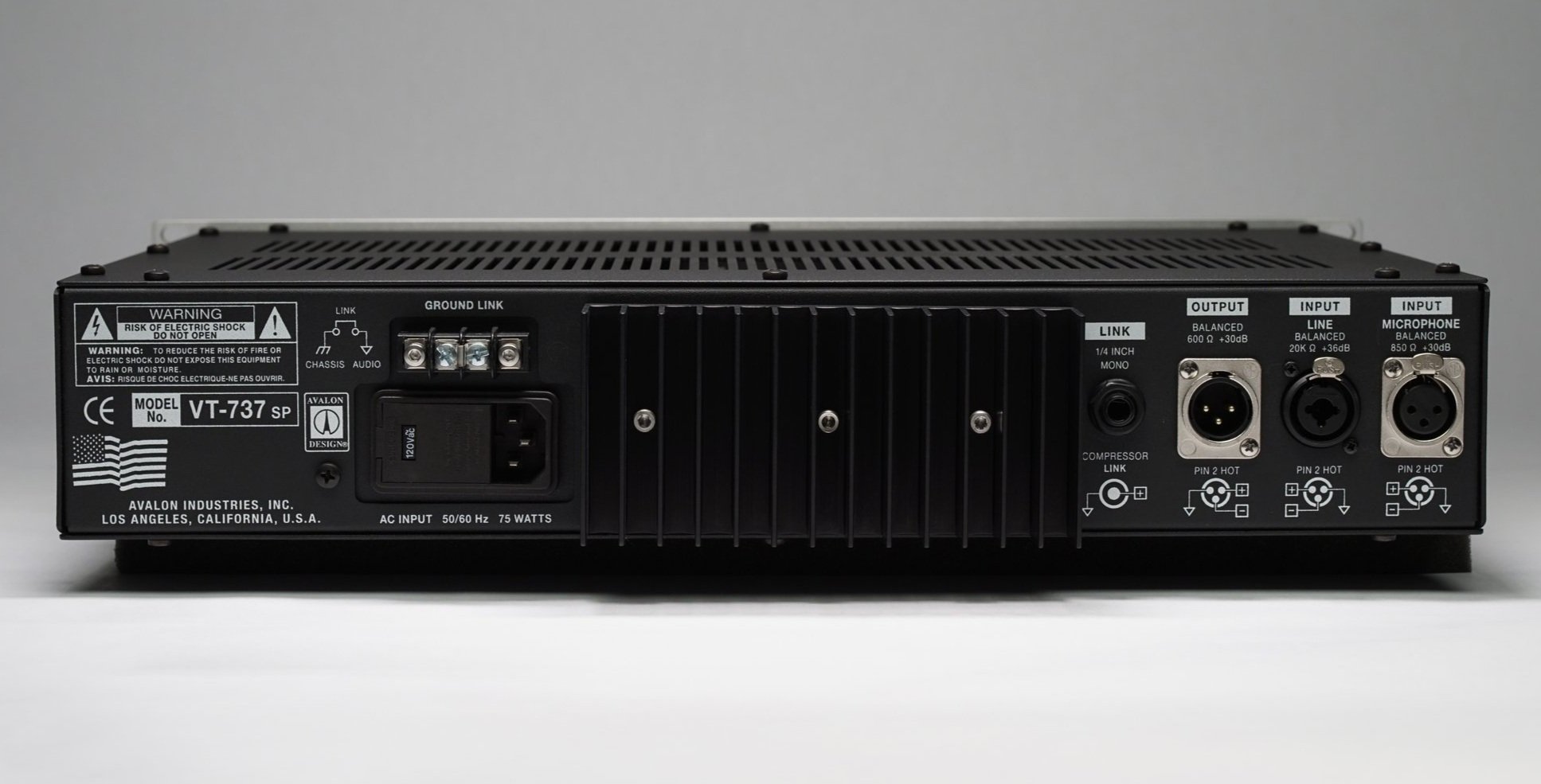

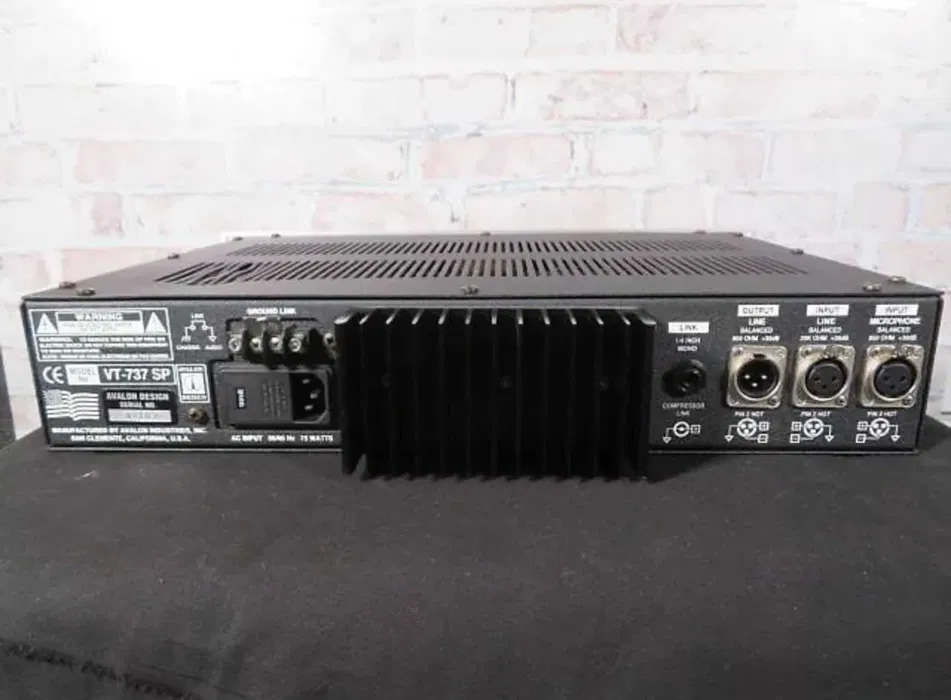

Опто-компресор використовує мінімальну довжину тракту сигналу, застосовуючи два лампові тріоди класу A для точного узгодження підсилення. Оптичний атенюатор виступає як пасивний регулятор рівня. Повний динамічний контроль від м'якої компресії до жорсткого лімітування забезпечується регуляторами порогу, співвідношення компресії, атаки та спаду, а також перемикачем контролю зменшення рівня на великому VU-метрі. Спеціальне спектральне керування, включаючи функцію De-Esser, доступне через подвійний середньочастотний еквалайзер у ланцюзі керування. Секція еквалайзера може працювати до або після компресора для різних варіантів обробки звуку. Два пристрої VT-737SP можна з’єднати через задню панель для стереопарного використання. Байпас компресора здійснюється за допомогою герметичного срібного реле для найкоротшого тракту сигналу.

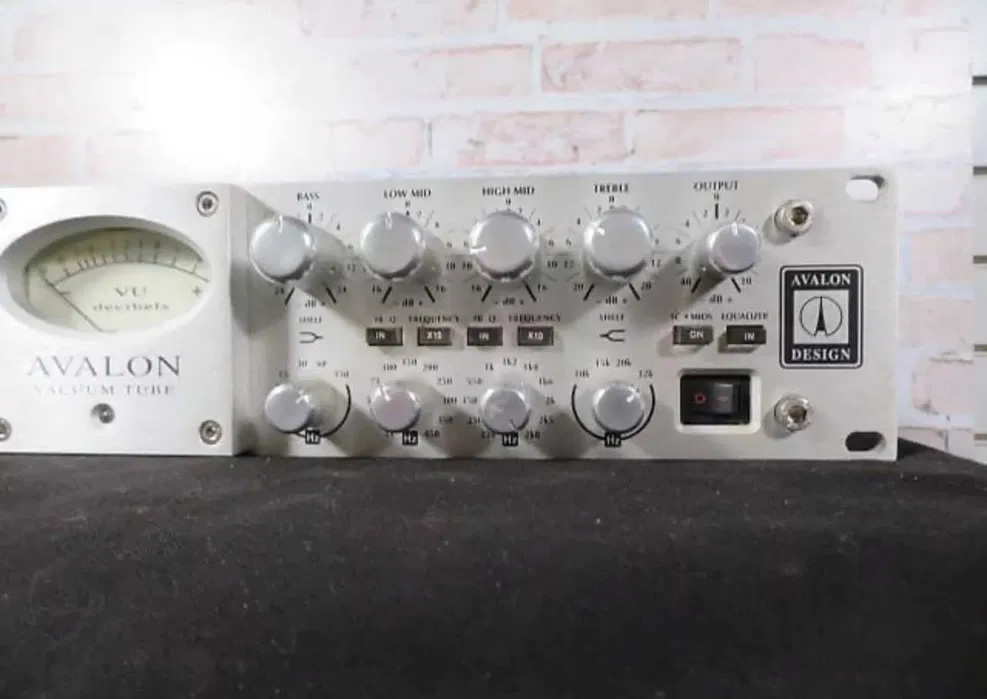

Параметричний еквалайзер та рівень виходу

Еквалайзер VT-737SP використовує повністю дискретні, високо напружені транзистори класу A для найкращих звукових характеристик. Високочастотний і низькочастотний діапазони мають м’яку характеристику завдяки повністю пасивній схемі, а два середньочастотні діапазони забезпечують змінну частоту та перемикач ширини Q. Розширений діапазон середніх частот поширюється на високі та низькі частоти завдяки використанню множників частоти X10. Кнопка обходу еквалайзера використовує герметичне срібне реле для найчистішого сигналу. Коли функція EQ-to-sidechain активована, високі та низькі частоти залишаються в аудіотракті для тонального збагачення. Регулятор вихідного рівня дозволяє змінювати загальний рівень сигналу. Вихідний підсилювач використовує ще один подвійний ламповий тріод, керуючи 100% дискретним, класом A, високострумовим, збалансованим і постійно зв’язаним малошумним вихідним підсилювачем.

Основні характеристики

• Ламповий тріодний тракт сигналу
• Трансформаторний збалансований мікрофонний вхід
• Високовольтні схеми для максимального динамічного діапазону до +30dB
• Низький рівень шуму -92dB
• Внутрішнє дискретне джерело живлення з тороїдальним трансформатором
• Функція плавного запуску для продовження терміну служби ламп
• Стерео зв’язок для компресорів
• Дискретний еквалайзер класу A з музичною пасивною схемою фільтрації
• Срібні герметичні реле для маршрутизації сигналу
• Великі регулятори з професійними потенціометрами на основі провідного пластика

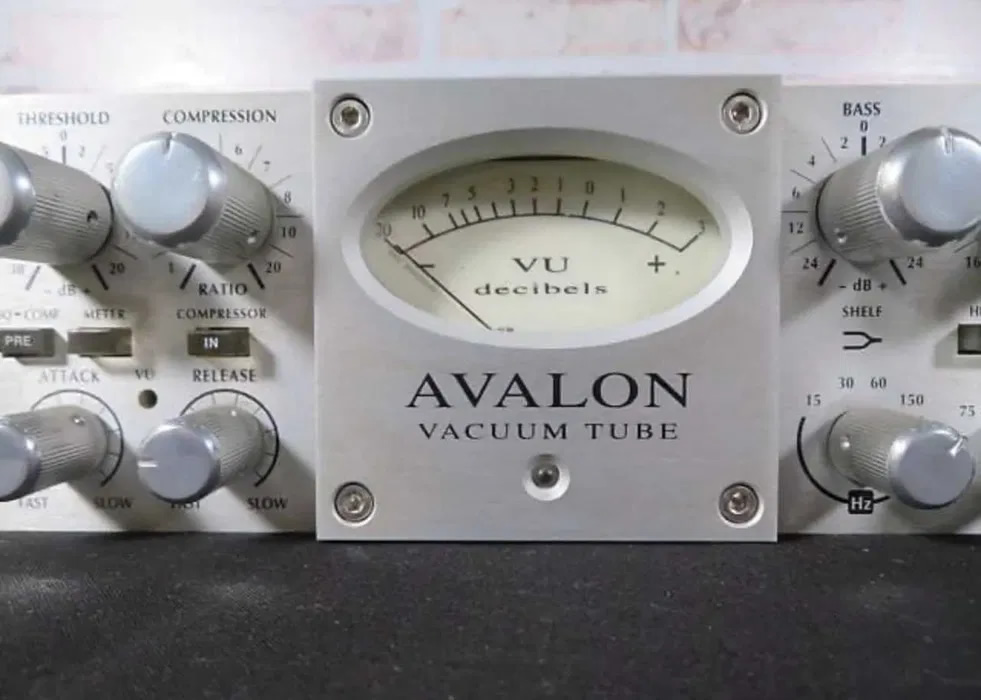

• VU-метр для контролю вихідного рівня та зменшення посилення компресора

Специфікації

• Топологія схеми: Чотири подвійні лампові тріоди (Sovtek 6922), високовольтний дискретний клас A
• Діапазон підсилення: Мікрофон: Трансформаторний збалансований 850/2500 Ом, 0dB до +58dB, Інструмент: Незбалансований 1 МОм, 0dB до +30dB, Лінійний: Збалансований клас A, 20k Ом, -27dB до 28dB
• Максимальний рівень вхідного сигналу та типи роз’ємів: Мікрофон: 26dB@25Hz, +30dB@1kHz, збалансований XLR, Інструмент: +30dB, незбалансований, роз'єм джек на передній панелі, Лінійний: +36dB, збалансований XLR
• Максимальний рівень вихідного сигналу: +30dB, збалансований 600 Ом, DC-зв’язаний, дискретний клас A
• Тип виходу та підсилення: XLR-роз’єм, регулювання вихідного посилення від -45dB до +20dB
• Рівень шуму (20kHz, невиважений): -92dB
• Еквівалентний власний шум мікрофонного входу (EIN): -116dB, 22Hz-22kHz, невиважений
• Коефіцієнт гармонійних спотворень (THD, IMD): 0.5%
• Частотна характеристика (-2.5dB): 10Hz - 120kHz (включений фільтр вхідного сигналу)
• Частотна характеристика (-3dB): 1Hz - 200kHz (лінійний вхід-вихід)
• VU-метр та зменшення посилення: Високоякісний підсвічуваний VU-метр (OVU = +4dB) та контроль зменшення посилення до -20dB
• Фільтр високих частот: Змінний, 6dB на октаву, 30Hz - 140Hz
• Тип компресора: Оптичний пасивний атенюатор із двома ламповими тріодами та стерео-зв'язком
• Поріг - Співвідношення:, Поріг змінний: -30dB до +20dB, Співвідношення компресії змінне: 1:1 до 20:1
• Атака - Спад: Атака змінна: 2 мс - 200 мс, Спад змінний: 100 мс - 5 с
• Тип еквалайзера: Дискретний клас A, активний змінний та комутований пасивний дизайн
• Смуги частот (4): Верхні частоти: Перемикач на 10kHz, 15kHz, 20kHz, 32kHz, діапазон +/- 20dB, полична характеристика, Верхні середні частоти: Змінний діапазон 200Hz - 2.8kHz та 2kHz - 28kHz, +/- 16dB, перемикання Q (широкий/вузький), Нижні середні частоти: Змінний діапазон 30Hz - 450Hz та 300Hz - 4.5kHz, +/- 16dB, перемикання Q, Низькі частоти: Перемикач на 15Hz, 30Hz, 60Hz, 150Hz, діапазон +/- 24dB, полична характеристика
• Живлення: Вбудований тороїдальний трансформатор, 100V - 240V, 50-60Hz, макс. 75 Вт
• Розміри: 19 x 12 x 3.5 дюйма (482 x 305 x 89 мм)
• Вага: 22 фунти (10 кг)
• Розміри упаковки: 21 x 18 x 8 дюймів (533 x 457 x 203 мм)
• Вага в упаковці: 26 фунтів (11.8 кг)
