RME Fireface 802 FS AE

Fireface 802 FS AE - 60-канальный высококлассный USB-аудиоинтерфейс с поддержкой 192 кГц

Fireface 802 FS — это компактное профессиональное аудиорешение для сцены и студии, целиком собранное в 19-дюймовом корпусе. Интерфейс создан для тех, кто не хочет идти на компромиссы в звуке, стабильности и работе со сверхнизкой задержкой, и кому нужен по-настоящему профессиональный набор возможностей. И снова этапная модель от RME, в которой собрано лучшее из лучшего и даже немного больше. 60 аудиоканалов, микрофонные предусилители высокого класса, преобразователи референсного уровня, полноценная секция эффектов и работа с частотой до 192 кГц — это лишь основа для множества других функций.

После нескольких лет работы с Babyface переход на RME Fireface 802 был для меня не решением какой-то проблемы. Он был про то, чтобы отточить рабочий процесс в студии. Надёжнейшие преобразователи, безотказное ПО и мониторинг, на который я могу положиться в любой сессии.
Hermann «Mr. Herms» Schepetkov

Подключение и возможности

• 12 x аналоговых входов/выходов
• 4 x XLR/TRS Mic/Inst/Line
• 2 x выхода на наушники
• 1 x вход/выход AES/EBU
• 2 x вход/выход ADAT
• 2 x вход/выход SPDIF
• 1 x вход/выход Word Clock
• 1 x вход/выход MIDI
• 1 x RME USB 2.0
• Class Compliant Mode (режим без драйверов)
• TotalMix FX
• ARC USB
• Со встроенными эффектами (FX)
• SteadyClock FS
• Выходы с DC-связью (DC-coupled)

Расширьте возможности своей записи — откройте для себя гибкость без ограничений

Работа со сверхнизкой задержкой на базе технологии RME USB 2 в сочетании с легендарной стабильностью и сопровождением драйверов RME. Подавление джиттера SteadyClock FS, индивидуально переключаемые опорные уровни для всех входов и выходов, полноценная автономная работа и идентичное управление на ПК с Windows и на Mac — всё это дополняет комплект.

Fireface 802 FS построен на заново разработанной аналоговой и цифровой плате. Аналоговая плата предлагает, например, аналоговые выходы с DC-связью, а также новые АЦП и ЦАП, тогда как цифровая плата за счёт обновлённых высокотехнологичных компонентов открывает интересные новые возможности.

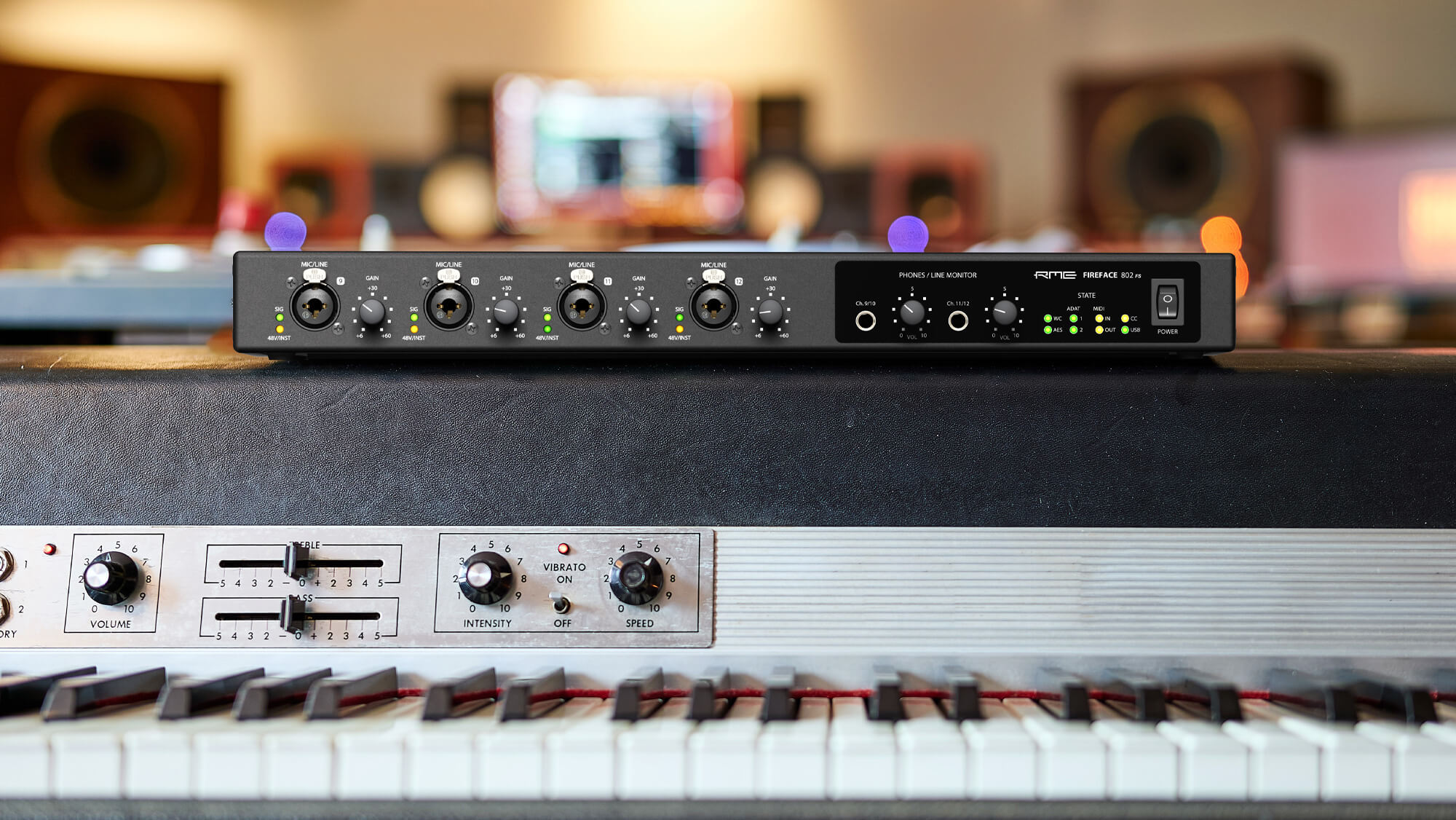

На передней панели Fireface 802 FS расположены четыре высокопроизводительных комбинированных входа XLR/TRS для микрофонных, инструментальных и линейных сигналов, а также два стереоразъёма для наушников с уровнем выхода +17 dBu, обеспечивающим высокую громкость даже с высокоомными наушниками.

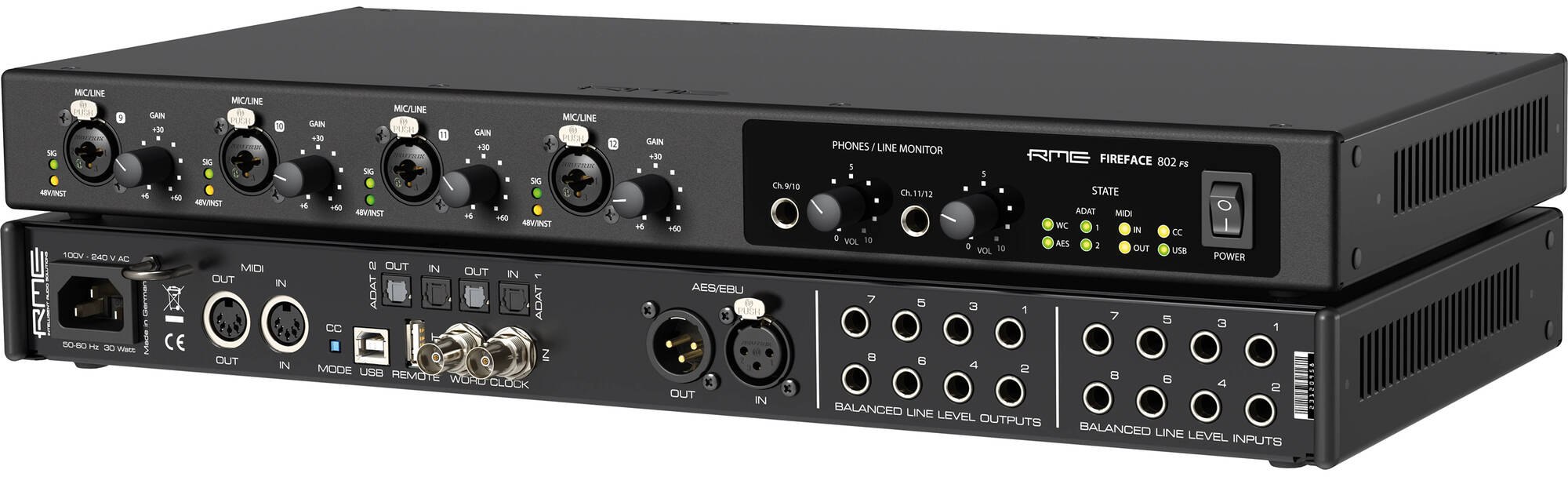

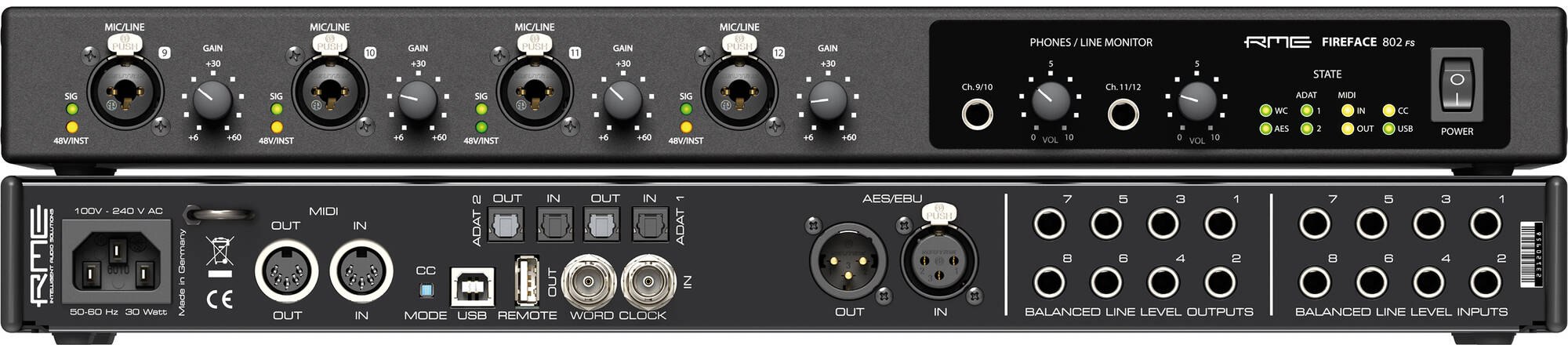

Задняя панель раскрывает всю коммутационную оснащённость Fireface 802 FS. Помимо входа/выхода MIDI и Word Clock, здесь доступны два оптических входа/выхода ADAT, вход/выход AES/EBU и восемь балансных аналоговых входов и выходов линейного уровня. Благодаря новому режиму Multi-Mode два входа/выхода ADAT можно использовать как отдельные оптические входы и выходы SPDIF в дополнение к AES. Также есть порт USB A для прямого подключения опционального ARC USB.

В комплекте — мощные приложения для микширования, мониторинга и измерений

Fireface 802 FS поставляется с DSP-микшером TotalMix FX, предлагающим широкие возможности маршрутизации и мониторинга, а также с анализатором DigiCheck, который позволяет измерять и анализировать цифровой поток данных в обоих направлениях с максимальной точностью. TotalMix FX способен полностью заменить внешний микшер, позволяя создавать множество мониторных миксов без задержки с EQ, динамической обработкой, реверберацией и задержкой для любых выходов, включая основные мониторы и миксы в наушниках для музыкантов.

Дополнительный TotalMix Remote — это средство удалённого управления TotalMix FX, позволяющее управлять аппаратным микшером и эффектами в аудиоинтерфейсах RME. TotalMix Remote зеркально отображает текущее состояние хост-системы на iPad и на компьютерах с Windows/Mac — всё состояние микширования, полную маршрутизацию, все настройки эффектов вплоть до индикаторов уровня, и всё это в реальном времени. Легко настраивайте все параметры микшера и эффектов на расстоянии — по Ethernet и Wi-Fi.

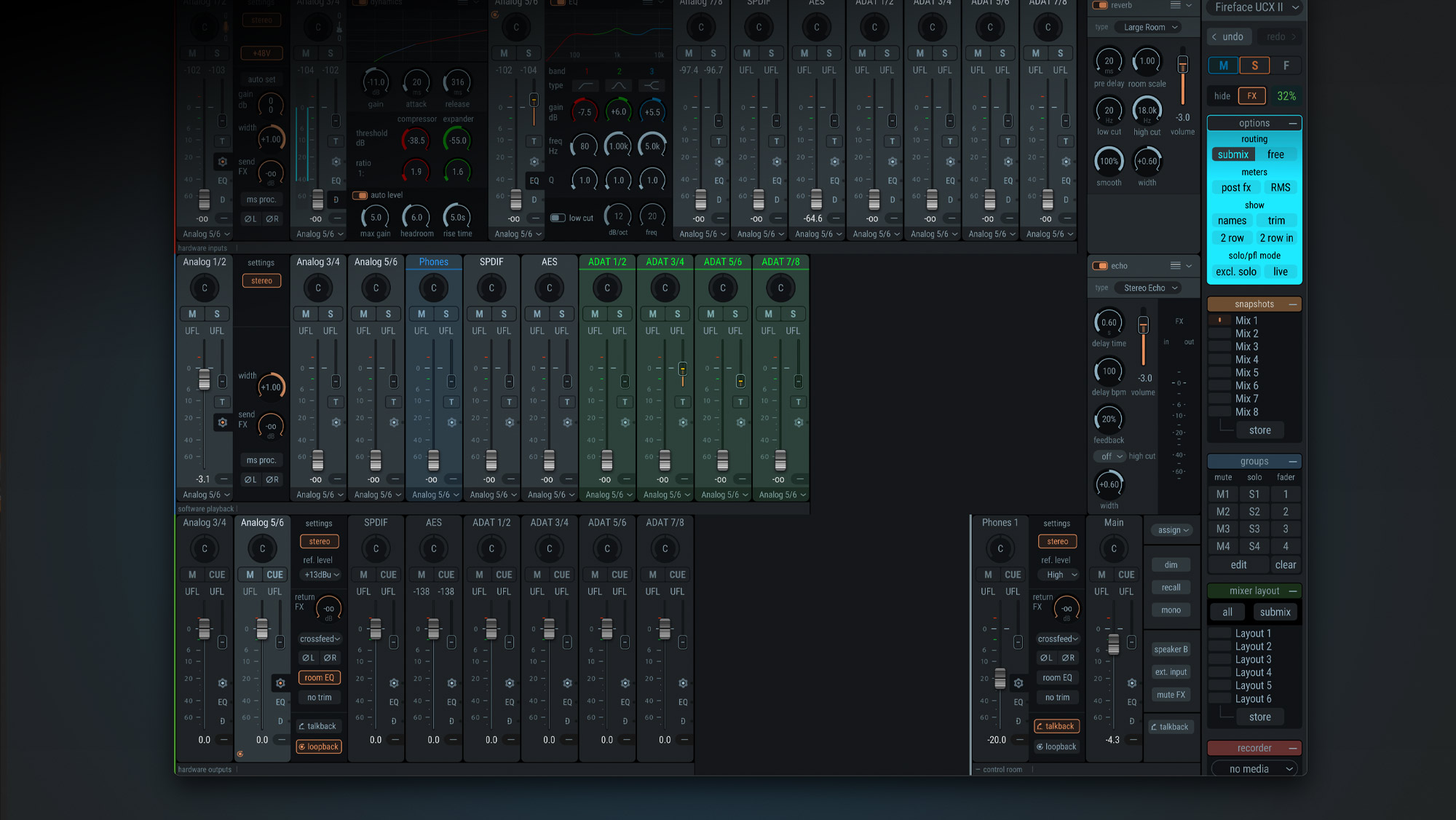

Микшер TotalMix FX с широкими возможностями маршрутизации, мониторинга и эффектов

USB 2 Class Compliant Audio

Fireface 802 FS работает в двух разных режимах: на базе драйвера USB 2 и в режиме Class Compliant. Режим Class Compliant — это стандарт, изначально поддерживаемый такими операционными системами, как Windows, Mac OSX и дистрибутивы Linux. Проприетарные драйверы не требуются — устройство распознаётся напрямую после загрузки прошивки CC. Альтернативный режим CC активируется утопленной кнопкой прямо на задней панели интерфейса.

Fireface 802 FS обеспечивает полную поддержку USB 2.0 в режиме Class Compliant. Благодаря этому все каналы доступны в работе без драйверов для Linux, Mac и iPadOS. iPad Pro с USB C может управлять до 60 каналами для записи и воспроизведения в TotalMix FX для iPad и на уровне системы.

Выходы с DC-связью — управление напряжением CV/Gate

Большинство аудиоинтерфейсов традиционно проектируются с так называемыми выходами с AC-связью (AC-coupled), где конденсаторы используются для фильтрации предельно низких частот.

Хотя такие частоты обычно считаются нежелательными для аудио — они «съедают» запас по уровню и потенциально могут повредить другое оборудование, — есть одна область, где DC-связь остаётся желательной: мир модульных синтезаторов, где статичные или медленно меняющиеся сигналы используются для управления различными параметрами, такими как высота ноты или LFO.

Все линейные выходы Fireface 802 FS имеют полную DC-связь, что позволяет передавать управляющие напряжения (CV) или сигналы Gate на модульные синтезаторы (например, популярные форматы Eurorack и Moog/MOTM/Synthesizers) и другое студийное оборудование.

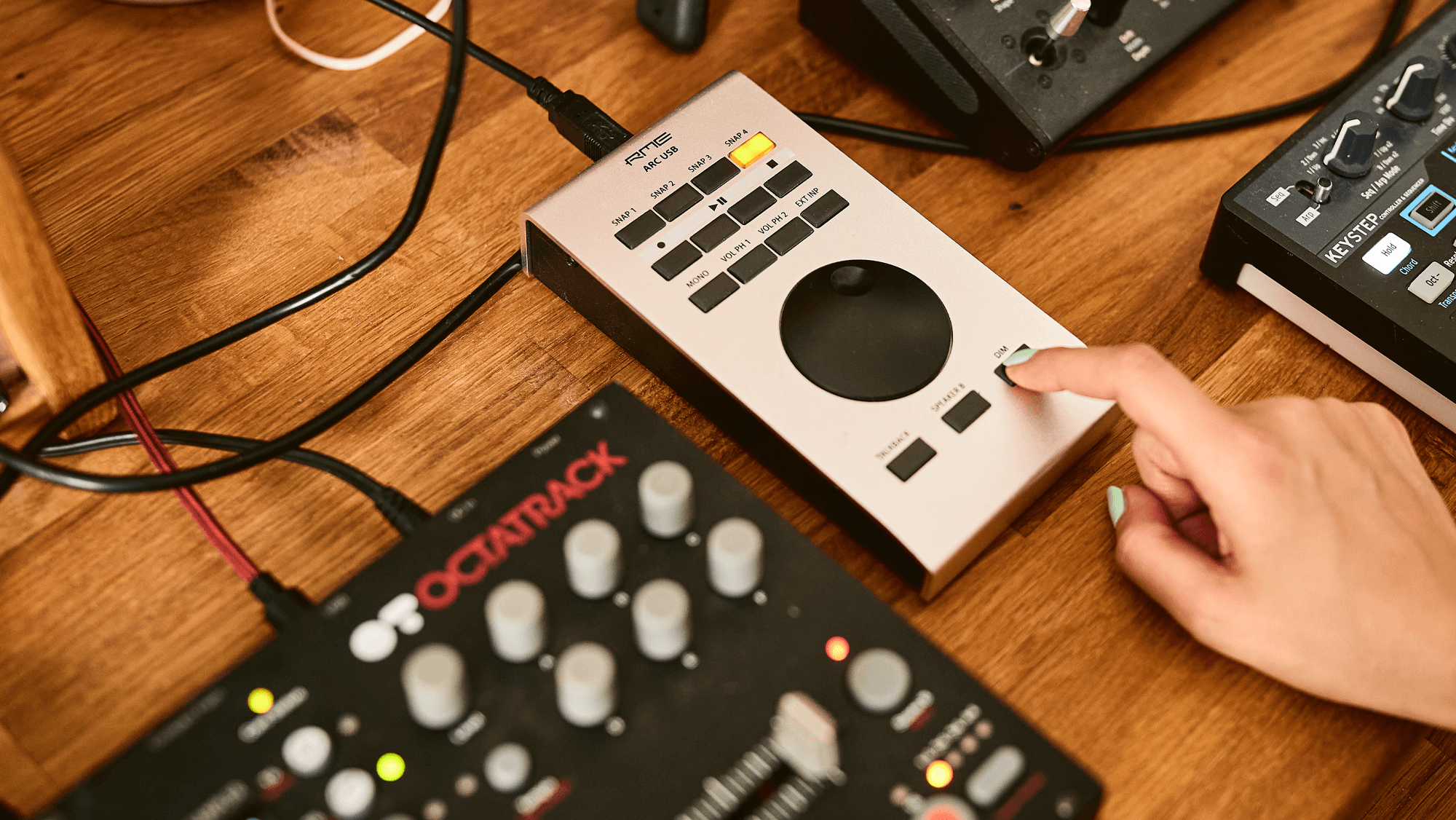

Удалённое управление ARC USB — Plug'n Play и даже больше

Опциональный ARC USB подключается к компьютеру по USB и напрямую взаимодействует с TotalMix FX. У него 15 свободно назначаемых подсвечиваемых кнопок, одно колесо-энкодер и разъём TS для подключения ножного переключателя.

ARC USB — это USB 1.1 MIDI-контроллер для Fireface 802 FS. Благодаря работе в качестве устройства класса UAC 1 он изначально совместим с Windows и Mac OS X. Как только он появляется в операционной системе, TotalMix FX автоматически обнаруживает ARC USB и обменивается с ним данными через простые MIDI-команды для управления 802 FS.

Прямой доступ к наиболее часто используемым действиям и командам TotalMix FX

Бескомпромиссное качество звука

Как и другие продукты RME до него, Fireface 802 FS сочетает превосходную схемотехнику аналоговой части с новейшей технологией цифрового преобразования. Все балансные входы/выходы TRS и XLR, а также два выхода на наушники обеспечивают выдающиеся показатели по низкому уровню шума и искажений. В лучших традициях и в соответствии с философией RME преобразователи и предусилители не создают «звук» — они ничего не добавляют к исходному сигналу и ничего из него не убирают, а просто фиксируют его таким, какой он есть.

Оснащённые новейшими чипами АЦП и ЦАП с низкой задержкой, все входы/выходы работают на частоте до 192 кГц и обеспечивают высокий динамический диапазон при воспроизведении — включая оба выхода на наушники. Их высокомощная технология обеспечивает высокую громкость независимо от того, используются ли высоко- или низкоомные наушники. Благодаря эффективному снижению джиттера превосходный SteadyClock FS от RME гарантирует АЦП/ЦАП-преобразование самого современного уровня даже при синхронизации от внешнего источника тактового сигнала.

Каждый вход и выход индивидуально переключается на распространённые профессиональные студийные уровни: -10 dBV, +4 dBu, HiGain (что соответствует +2 dBV, +13 dBu и +19 dBu для цифрового full scale). Все выходы можно использовать для ASIO Direct Monitoring (ADM).

Фиксируйте каждую деталь благодаря новейшей технологии цифрового преобразования

Профессиональные предусилители высокой прозрачности

Для микрофонов и инструментов с преобразованием при низкой задержке. У 802 FS четыре высокопрозрачных предусилителя, также с преобразователями с низкой задержкой. Микрофонные и инструментальные предусилители 802 FS используют классическую технологию OctaMic II — высококлассного предусилителя для самых высоких требований к звуку и ответственных задач, таких как профессиональная запись классических концертов. Симметричная схема предусилителя впечатляет крайне низкими искажениями, отличным отношением сигнал/шум и идеально линейной частотной характеристикой. Это первоклассное решение для передачи и усиления любого входного сигнала действительно без изменений — будь то мощные сценические или типичные студийные сигналы, инструменты с низким уровнем и высоким импедансом или динамические, конденсаторные и ленточные микрофоны.

Четыре входа на передней панели используют балансные комбинированные разъёмы XLR/TS и могут работать также как входы Hi-Z. Подключайте напрямую до четырёх гитар или других инструментов — никакого дополнительного оборудования не требуется. Каждый канал можно индивидуально переключить в режим фантомного питания 48 В или в инструментальный режим. Светодиоды сигнала, клиппинга, работы TS и включённого фантомного питания дают наглядное представление о состоянии устройства.

Fireface 802 FS следует традиции RME по созданию гибких и расширяемых аудиосистем. Добавление дополнительных предусилителей или большего числа аналоговых входов легко реализуется через сдвоенные оптические входы/выходы ADAT на задней панели.

Автономная работа с восстановлением настроек (Setup Recall)

Fireface 802 FS можно настроить и сконфигурировать напрямую через iPad, MIDI-контроллер и ARC USB. Дополнительно предусмотрено 6 ячеек памяти, в которых текущую конфигурацию можно сохранить надолго. Так 802 FS работает независимо от компьютера. В автономном режиме простым нажатием кнопки он может превращаться в разные устройства.

ICC — Intelligent Clock Control

Не только отображает любое состояние тактирования, но и сохраняет последнюю действительную входную частоту дискретизации в случае сбоя внешнего источника. Другие известные технологии RME, такие как SyncCheck, обеспечивают быстрое обнаружение проблем с тактированием.

Другие выдающиеся возможности

TotalMix FX — микширование/маршрутизация с превосходными возможностями для студии и сцены

С 2001 года TotalMix добавил неограниченную маршрутизацию и микширование в аудиоинтерфейсы RME. Уникальная способность создавать столько независимых сабмиксов, сколько доступно выходных каналов, сделала его самым гибким и мощным микшером в своём роде.

DigiCheck — секретное оружие измерений аудио высокого разрешения

Аудиоинтерфейсы RME дают вам не только профессиональный цифровой аудиоинтерфейс, но и бесплатно доступный программный инструмент — DigiCheck — для индикации, тестирования, измерения и анализа цифровых аудиопотоков.

SteadyClock FS — цифровое тактирование референсного класса

Превосходная работа во всех режимах тактирования и высококачественное аналоговое преобразование, чтобы вы слышали свой микс таким, какой он есть, с минимальным джиттером и максимальной устойчивостью к джиттеру.

RME USB — передача аудио с минимальной задержкой и лидирующей в отрасли стабильностью

Используйте свой аудиоинтерфейс RME на Mac и ПК с надёжными, стабильными и регулярно обновляемыми драйверами для наших продуктов. RME Audio разрабатывает собственное ядро интерфейса — оно не зависит от сторонних разработчиков в вопросах обновлений, доработок или исправления ошибок, поэтому клиенты могут использовать новейшие операционные системы без перебоев и задержек.

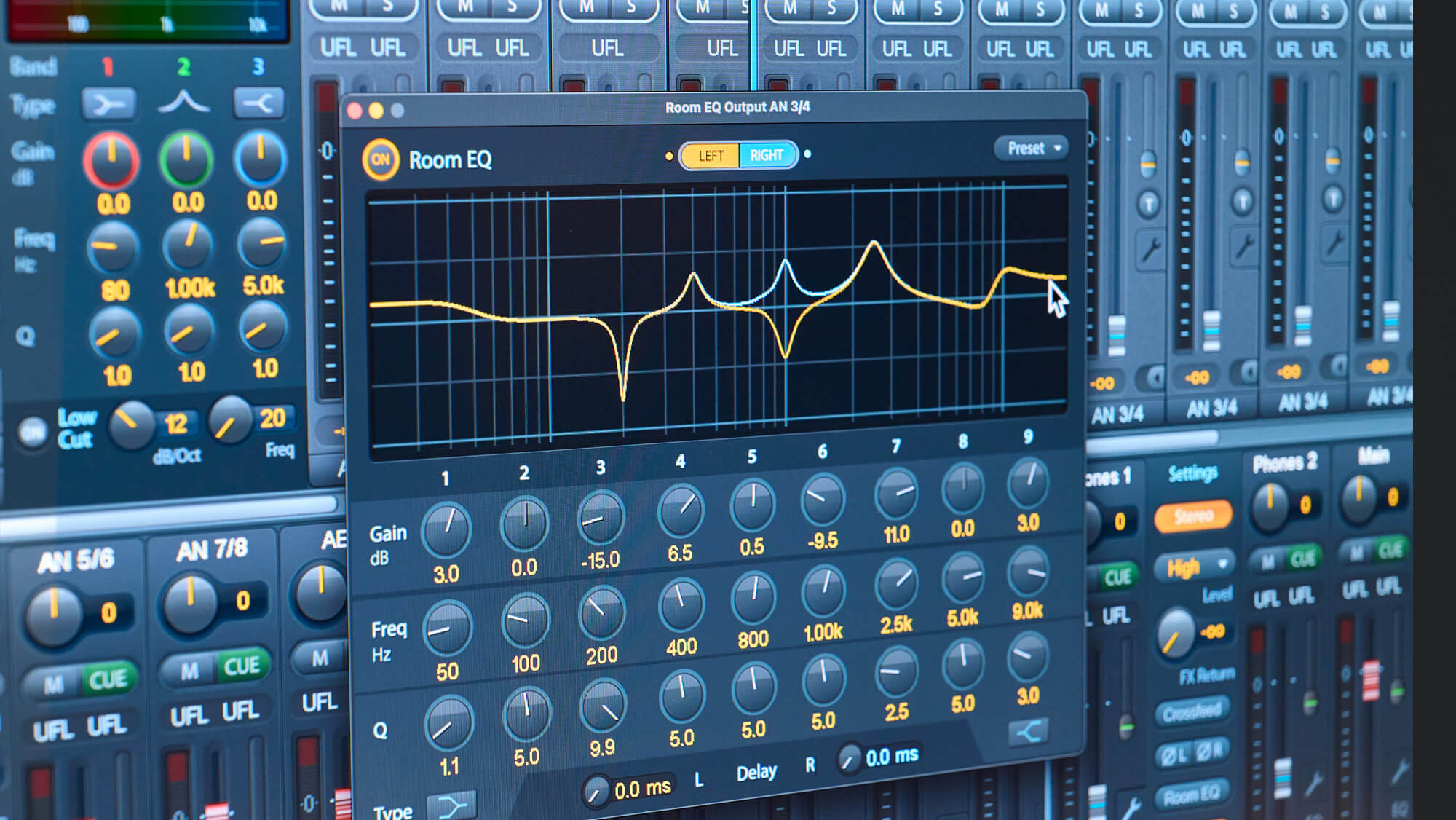

Room EQ в TotalMix FX

Новейшее дополнение Room EQ обеспечивает оптимизированную работу с уже имеющимся 3-полосным PEQ в TotalMix FX, включая 9-полосный PEQ, калибровку громкости (Volume Calibration) и функцию Crossfeed.

Технические характеристики (SPECS)

Аналоговая часть

АЦП, линейные входы 1–8, задняя панель

• Вход: 6,3 мм TRS, электронно-балансный
• Отношение сигнал/шум (SNR) @ LoGain: 116 дБ (AES17), 118 dBA
• Отношение сигнал/шум (SNR) @ +4 dBu: 115 дБ (AES17), 117 dBA
• АЧХ @ 44,1 кГц, -0,1 дБ: 8,9 Гц – 20,4 кГц
• АЧХ @ 96 кГц, -0,5 дБ: 4,3 Гц – 45,2 кГц
• АЧХ @ 192 кГц, -1 дБ: 3 Гц – 89 кГц
• Фильтр: Short Delay Sharp, задержка 5 / 5 / 6 сэмплов
• КНИ (THD) @ -1 dBFS: < -120 дБ, < 0,0001 %
• КНИ+Ш (THD+N) @ -1 dBFS: < -110 дБ, < 0,00032 %
• Разделение каналов: > 110 дБ. Максимальный входной уровень: +19 dBu
• Вход: разъём 6,3 мм TRS, электронно-балансный
• Входной импеданс @ 1 кГц: 10 кОм небалансный, 10,6 кОм балансный
• Чувствительность входа переключается между Lo Gain и +4 dBu
• Входной уровень для 0 dBFS @ Lo Gain: +19 dBu
• Входной уровень для 0 dBFS @ +4 dBu: +13 dBu
• Регулируемое цифровое усиление: от 0 до +12 дБ
• Минимальный уровень для 0 dBFS: +1 dBu, -1,2 dBV

Микрофонные входы 9–12, передняя панель

Как АЦП, но:

• Вход: XLR, электронно-балансный
• Входной импеданс: 3,4 кОм
• Отношение сигнал/шум (SNR): 113 дБ RMS без взвешивания, 116 dBA
• Диапазон усиления: 54 дБ
• Максимальный входной уровень, усиление +6 дБ: +10 dBu
• Максимальный входной уровень, усиление +60 дБ: -44 dBu
• Светодиод CLIP: 0 dBFS
• Светодиод SIG: -42 dBFS

Инструментальные входы 9–12, передняя панель

Как АЦП, но:

• Вход: разъём 6,3 мм TS, небалансный
• Входной импеданс: 1 МОм
• Отношение сигнал/шум (SNR): 113 дБ RMS без взвешивания, 116 dBA
• Максимальный входной уровень, усиление +6 дБ: +21 dBu
• Максимальный входной уровень, усиление +60 дБ: -33 dBu
• АЧХ @ 44,1 кГц, -0,5 дБ: 2,5 Гц – 20,8 кГц
• АЧХ @ 96 кГц, -0,5 дБ: 2,5 Гц – 25 кГц
• АЧХ @ 192 кГц, -1 дБ: 1,7 Гц – 36 кГц

ЦАП — стереовыход монитора на наушники (9–12)

Как ЦАП, но:

• Выход: 2 x стереоразъёма 6,3 мм TRS, небалансные
• Максимальный выходной уровень при 0 dBFS: +17 dBu
• Макс. мощность на канал @ нагрузке 32 Ом, 0,02% КНИ: 200 мВт (2,5 Vrms, +10 dBu)
• Отношение сигнал/шум (SNR): 116 дБ (AES17), 118 dBA
• Выходной импеданс: 2 Ом

ЦАП, линейные выходы 1–8, задняя панель

• Выход: разъём 6,3 мм TRS, серво-балансный
• Отношение сигнал/шум (SNR) @ HiGain: 116,5 дБ (AES17), 118,5 dBA
• Отношение сигнал/шум (SNR) @ +4 dBu: 116 дБ (AES17), 118 dBA
• Отношение сигнал/шум (SNR) @ -10 dBV: 107 дБ (AES17), 109 dBA
• АЧХ @ 44,1 кГц, -0,1 дБ: 0 Гц – 20,2 кГц
• АЧХ @ 96 кГц, -0,5 дБ: 0 Гц – 44,6 кГц
• АЧХ @ 192 кГц, -1 дБ: 0 Гц – 77,5 кГц
• КНИ+Ш (THD+N): < -110 дБ, < 0,00032 %
• Разделение каналов: > 110 дБ
• Выходной уровень переключается: Hi Gain, +4 dBu, -10 dBV
• Выходной уровень при 0 dBFS @ Hi Gain: +19 dBu
• Выходной уровень при 0 dBFS @ +4 dBu: +13 dBu
• Выходной уровень при 0 dBFS @ -10 dBV: +2 dBV (+4,2 dBu)
• Выходной импеданс: 75 Ом

MIDI

• 1 x вход/выход MIDI через 5-контактные разъёмы DIN
• Гальваническая развязка входа на оптронах
• Высокоскоростной режим: джиттер и время отклика обычно менее 1 мс
• Раздельные буферы FIFO по 128 байт для входа и выхода

Цифровая часть

• Источники тактирования: внутренний, ADAT In, AES In, SPDIF In, Word Clock In
• Подавление джиттера внешних источников тактирования: > 50 дБ (> 1 Гц)
• Эффективное влияние джиттера тактового сигнала на АЦП- и ЦАП-преобразование: практически нулевое
• PLL обеспечивает отсутствие выпадений даже при джиттере более 100 нс
• Цифровой Bitclock PLL для безотказной работы ADAT в режиме varispeed
• Поддерживаемые частоты дискретизации: от 28 кГц до 200 кГц

Цифровые входы

AES/EBU

• 1 x XLR, трансформаторно-балансный, гальванически развязанный, по стандарту AES3-1992
• Высокочувствительный входной каскад (< 0,3 Vpp)
• Совместимость со SPDIF (IEC 60958)
• Приём форматов Consumer и Professional
• Диапазон захвата (Lock range): 27 кГц – 200 кГц
• Подавление джиттера: > 50 дБ (> 1 Гц)

ADAT Optical

• 2 x TOSLINK, формат по спецификации Alesis
• Standard: 2 x 8 каналов, 24 бит, до 48 кГц
• Double Speed (S/MUX): 2 x 4 канала, 24 бит, 96 кГц
• Quad Speed (S/MUX4): 2 x 2 канала, 24 бит, 192 кГц
• Bitclock PLL обеспечивает идеальную синхронизацию даже в режиме varispeed
• Диапазон захвата (Lock range): 31,5 кГц – 50 кГц
• Подавление джиттера: > 50 дБ (> 1 Гц)

SPDIF оптический (ADAT 1/2 + ADAT 9/10)

• 1 x оптический, по стандарту IEC 60958
• Приём форматов Consumer и Professional
• Диапазон захвата (Lock range): 27 кГц – 200 кГц
• Подавление джиттера: > 50 дБ (> 1 Гц)

Word Clock

• BNC, без терминирования (10 кОм)
• Переключатель внутреннего терминирования 75 Ом
• Автоматическое определение Double/Quad Speed и внутреннее преобразование в Single Speed
• SteadyClock гарантирует сверхнизкий джиттер синхронизации даже в режиме varispeed
• Не подвержен влиянию DC-смещений внутри сети
• Схема адаптации сигнала (Signal Adaptation Circuit): восстановление сигнала за счёт авто-центрирования и гистерезиса
• Защита от перенапряжения
• Диапазон уровней: 1,0 Vpp – 5,6 Vpp
• Диапазон захвата (Lock range): 27 кГц – 200 кГц
• Подавление джиттера: > 50 дБ (> 1 Гц)

Цифровые выходы

AES/EBU

• 1 x XLR, трансформаторно-балансный, гальванически развязанный, по стандарту AES3-1992
• Выходной уровень: Professional 4,2 Vpp, Consumer 2,4 Vpp
• Формат Professional по стандарту AES3-1992 Amendment 4
• Формат Consumer (SPDIF) по стандарту IEC 60958
• Режим Single Wire, частота дискретизации от 28 кГц до 200 кГц

ADAT

• 2 x TOSLINK, формат по спецификации Alesis
• Standard: 2 x 8 каналов, 24 бит, до 48 кГц
• Double Speed (S/MUX): 2 x 4 канала, 24 бит, 96 кГц
• Quad Speed (S/MUX4): 2 x 2 канала, 24 бит, 192 кГц

SPDIF оптический (ADAT 1/2 + ADAT 9/10)

• Формат Consumer (SPDIF) по стандарту IEC 60958
• Частота дискретизации от 28 кГц до 200 кГц

Word Clock

• BNC
• Макс. выходное напряжение: 5 Vpp
• Выходное напряжение при терминировании 75 Ом: 4,0 Vpp
• Выходной импеданс: 10 Ом
• Диапазон частот: 27 кГц – 200 кГц

Общие характеристики

• Питание: внутренний импульсный блок питания, 100–240 В AC, 30 Вт
• Потребляемая мощность в режиме ожидания: 15 Вт
• Типичное энергопотребление: 22 Вт
• Габариты с крепёжными «ушами» для рэка (Ш×В×Г): 483 x 44 x 242 мм (19" x 1,73" x 9,5")
• Габариты без «ушей»/ручек (Ш×В×Г): 436 x 44 x 235 мм (17,2" x 1,73" x 9,3")
• Вес: 2,8 кг (6,2 lbs)
• Диапазон рабочих температур: от +5° до +50° по Цельсию (от 41° F до 122° F)
• Относительная влажность: < 75%, без конденсации
