Klark Teknik DN 100 V2

Активный DI-бокс с расширенным динамическим диапазоном для инструментов и источников линейного уровня, питание от фантома +48 В.

От звукоснимателя до пульта по одному симметричному кабелю

Ваш бас или клавишные звучат как надо через ваш собственный усилитель. А в зале звукорежиссёру всё равно нужен чистый сигнал для микса. DN100 стоит между ними: он передаёт сигнал инструмента на микшер или интерфейс записи по симметричному XLR-кабелю.

Сохраните усилитель и отправьте сигнал на микшер

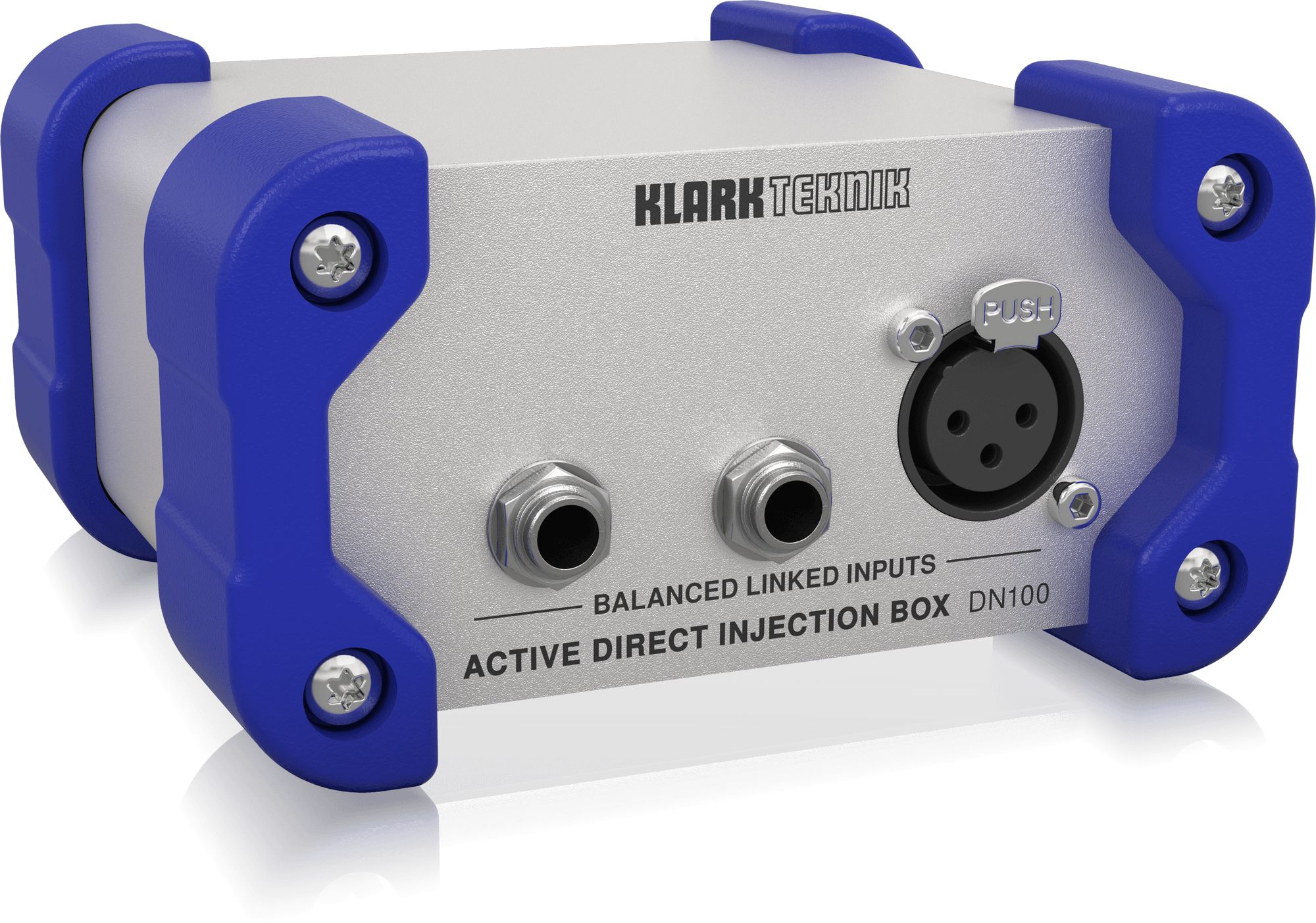

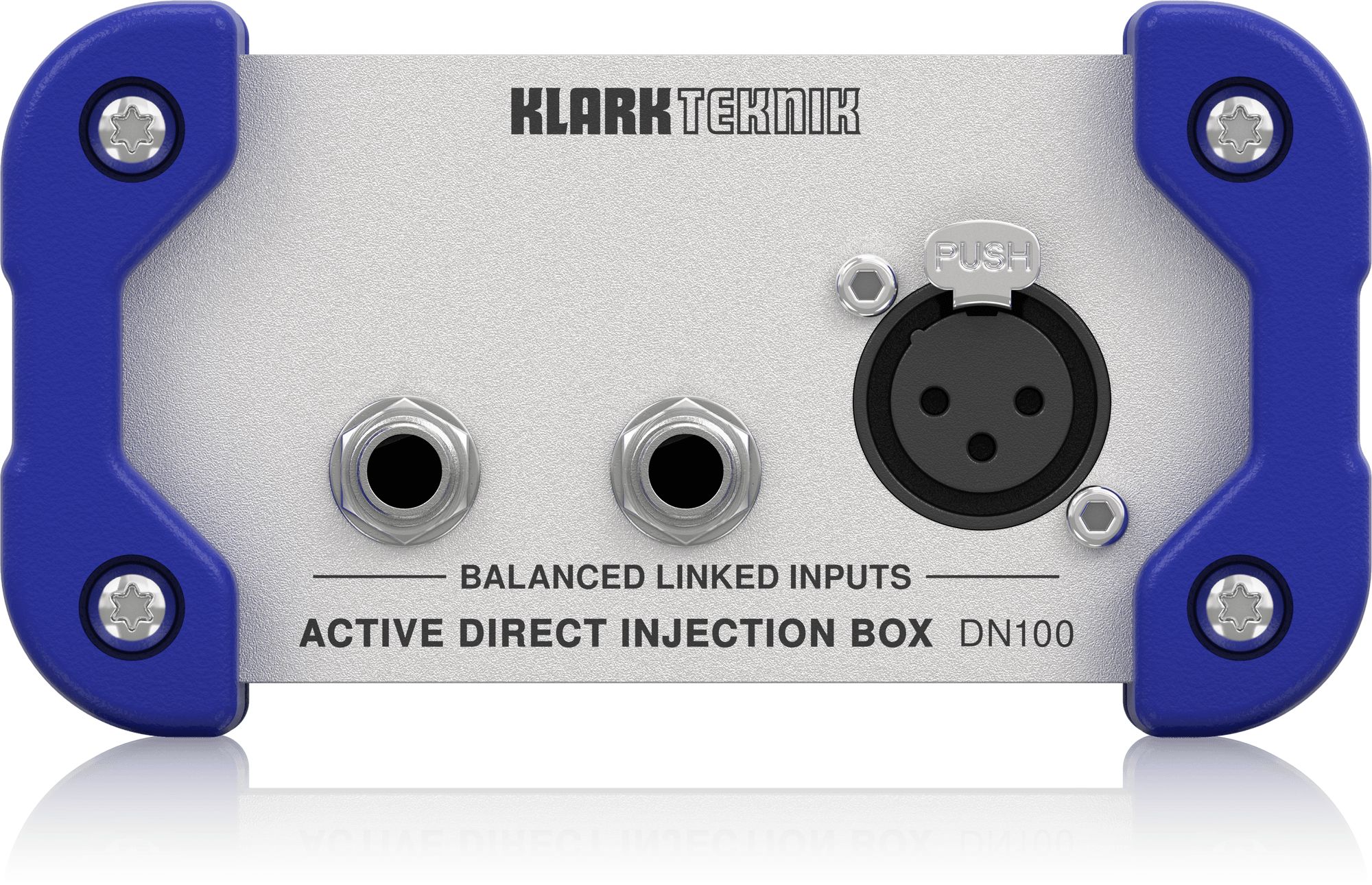

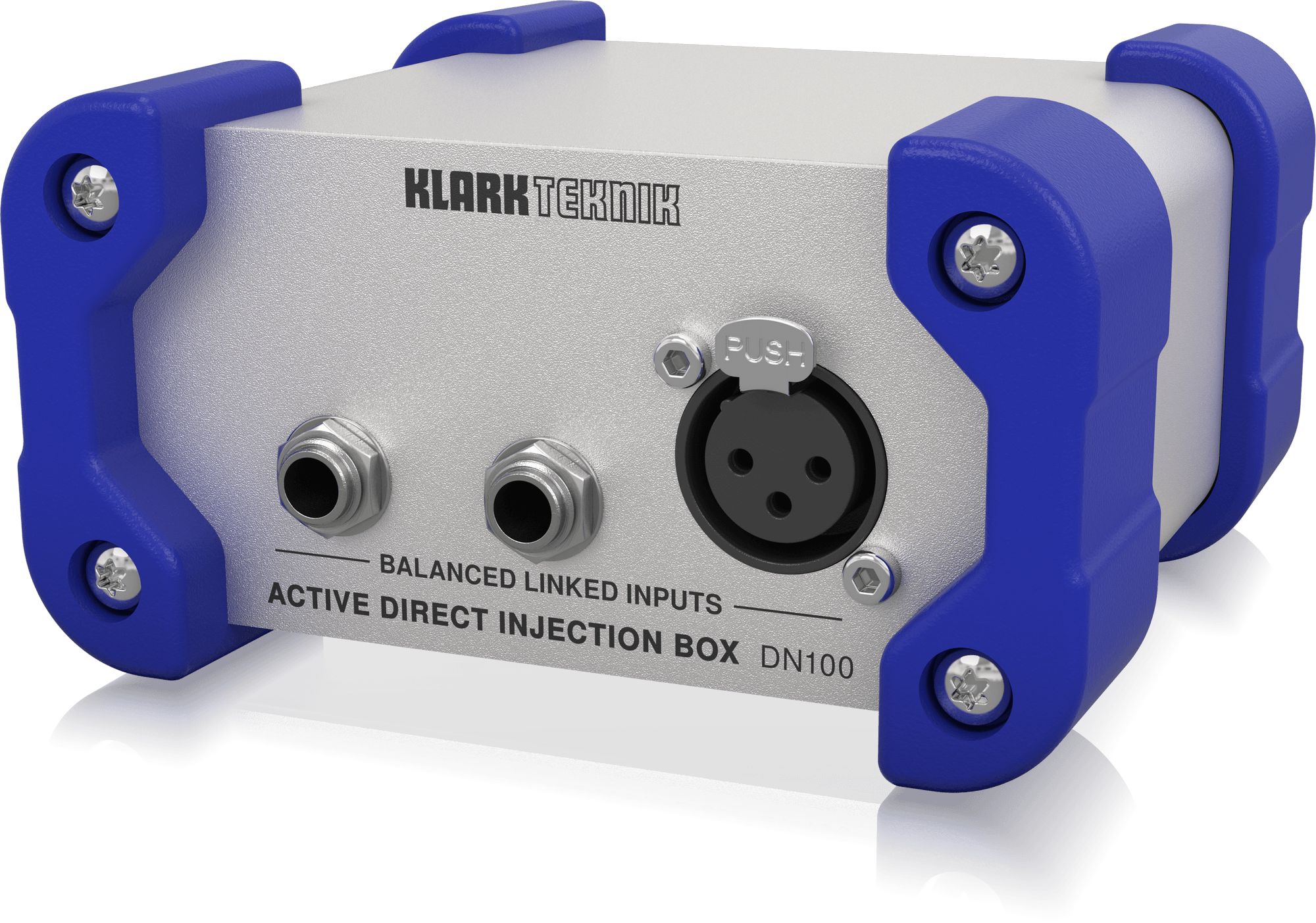

Подключите инструмент или источник линейного уровня ко входу 1/4" TRS или XLR. Второй разъём 1/4" работает как сквозной выход (link-through) на ваш усилитель. Когда используется только вход XLR, импеданс 20 кОм подходит для источников линейного уровня. В остальных случаях номинальный импеданс 1 МОм подходит для звукоснимателей инструментов.

Два переключателя — для горячих сигналов и фона

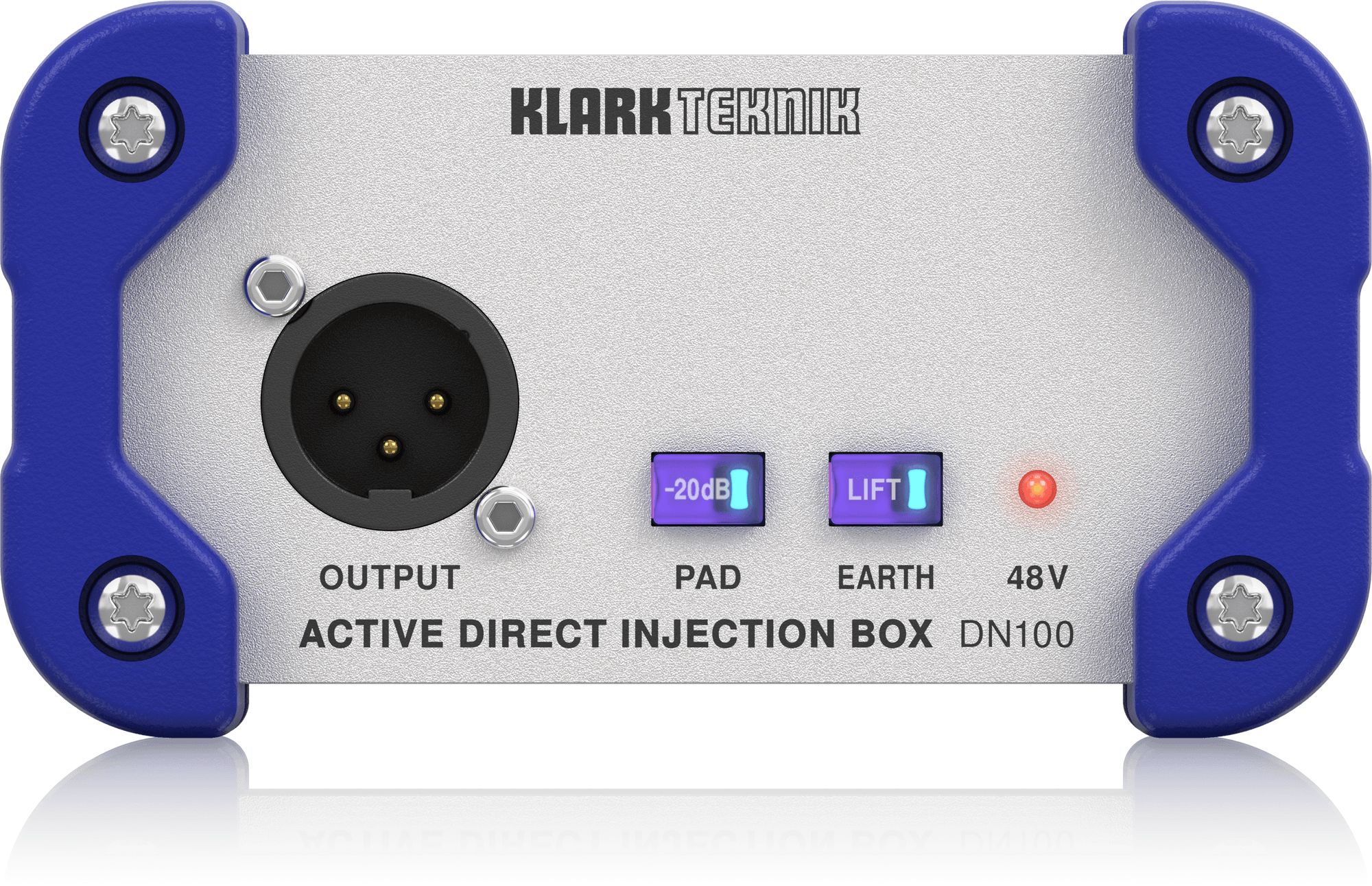

Нажмите PAD, чтобы ослабить входной сигнал на 20 дБ для громких источников. С включённым аттенюатором максимальный входной уровень — 35 дБu. Нажмите EARTH, чтобы разделить земли входа и выхода. Это может устранить контуры заземления между оборудованием, подключённым к разным электросетям.

Работает от фантомного питания

DN100 питается от фантома +48 В, и для корректной работы питание обязательно. Светодиод 48 V загорается, когда питания достаточно. Частотная характеристика — от 20 Гц до 20 кГц, ±1 дБ на нагрузке 10 кОм, вес — 0,44 кг.

Особенности:

• Активный DI-бокс с большим запасом по уровню и фантомным питанием +48 В для расширенного динамического диапазона
• Полностью трансформаторная развязка обеспечивает электрическое разделение между системой звукоусиления и сценическим оборудованием
• Симметричный линейный вход на XLR-разъёме промышленного стандарта, высокоомный вход и сквозной выход на разъёмах 1/4" TRS
• Переключатели входного аттенюатора 20 дБ и отключения земли (earth lift)
• Корпус из алюминиевого профиля с защитными резиновыми уголками
• Компактная и прочная конструкция

Технические характеристики:

Вход

• Разъёмы: 2 x 1/4" TRS и 3-контактный XLR, соединённые параллельно
• Импеданс: 1 МОм номинальный, симметричный или несимметричный, 20 кОм (только XLR)
• Максимальный входной уровень: 35 дБu (с включённым аттенюатором)
• Аттенюатор: 20 дБ

Выход

• Разъём: 3-контактный XLR
• Импеданс: 50 Ом
• Максимальный выходной уровень: 15 дБu на нагрузке 10 кОм
• Минимальная нагрузка: 600 Ом

Характеристики системы

• Шум: -103 дБu, от 22 Гц до 22 кГц невзвешенный, вход нагружен резистором 10 кОм
• Частотная характеристика: от 20 Гц до 20 кГц, ±1 дБ, нагрузка 10 кОм
• Искажения (THD + N): обычно 0,005% на 1 кГц, +10 дБu
• Размеры: 118 x 63 x 112 мм
• Вес: 0,44 кг
