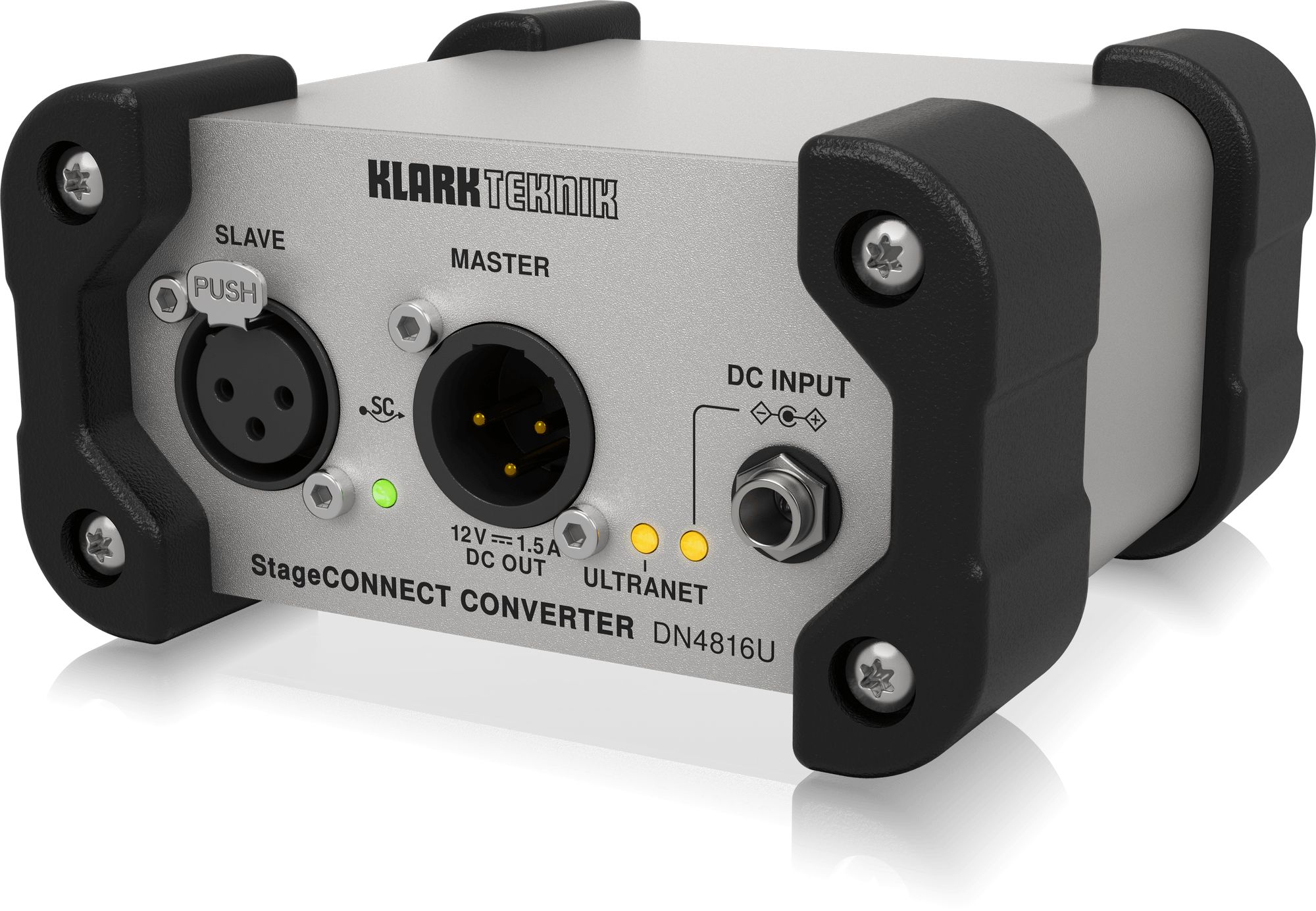

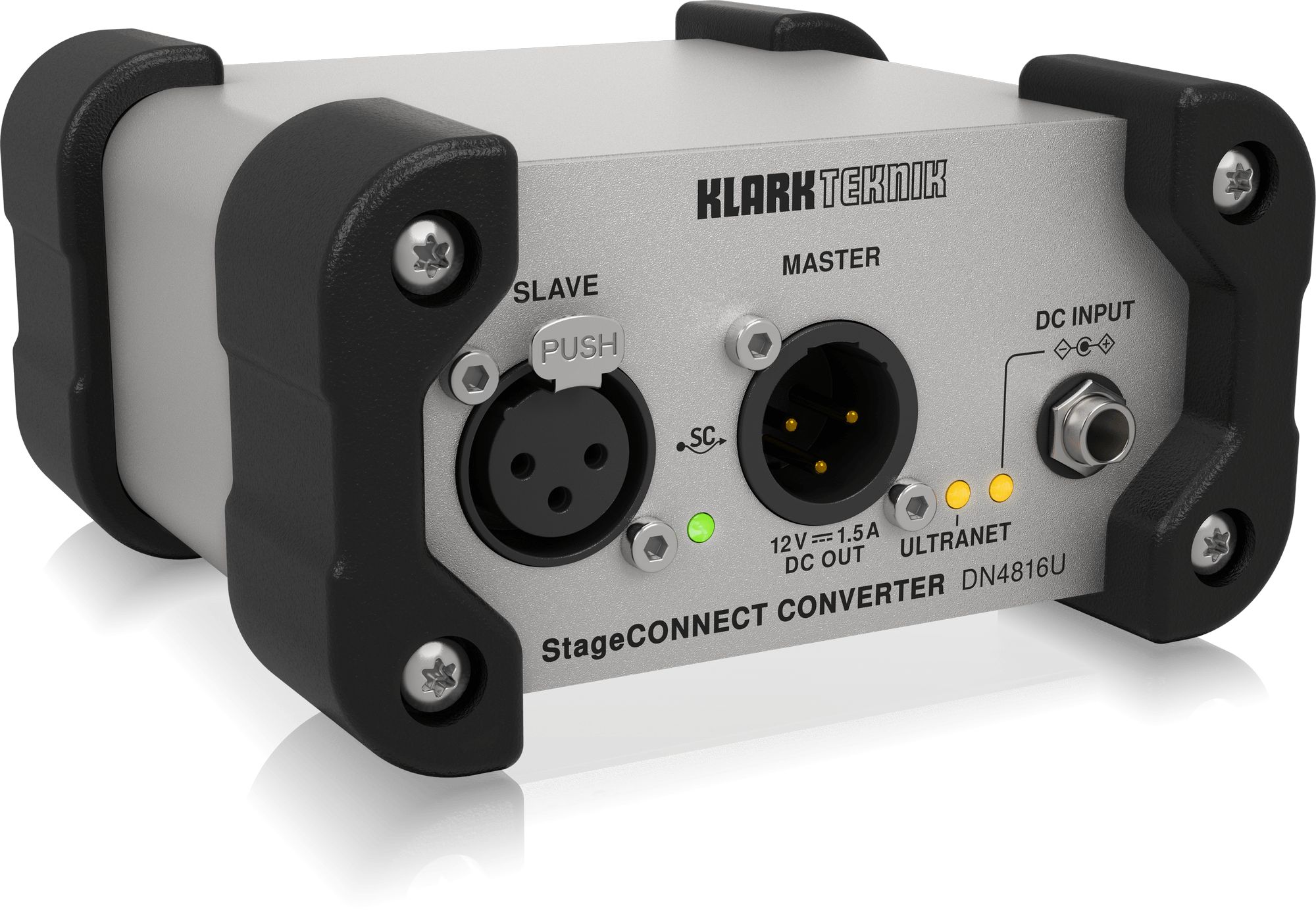

Klark Teknik DN4816U

Klark Teknik DN4816U — универсальный компактный интерфейсный блок для обмена 32 каналами звука между устройствами StageConnect, Behringer Ultranet и USB-аудио на вашем ПК. Применений бесчисленное множество: отправляйте USB-аудио на персональные мониторные микшеры Behringer P16, используйте Midas MR18 как 16-канальный блок входов для Behringer WING или записывайте 32 канала с WING прямо в DAW. Устройства SC соединяются одним XLR-кабелем для многоканальной передачи звука. Доступны различные варианты входов/выходов, обеспечивающие легко масштабируемое подключение в боковой стойке. Устройства серии DN48XX можно соединять последовательно, и они автоматически распределяют каналы под своё подключение.

StageConnect — будущее XLR

А что, если любой стандартный кабель XLR или DMX можно было бы использовать для передачи более одного канала звука? А если бы этот кабель передавал сигналы не в одну сторону, а в обе? А если бы по нему одновременно шли данные управления или даже MIDI? А если бы подключённое устройство StageConnect могло получать по тому же кабелю до 18 Вт питания? Именно эти возможности и даёт StageConnect — новый стандарт интерфейса, выпущенный Music Tribe после двух лет разработки. Серия Midas DN48XX — одни из первых интерфейсов ввода-вывода на базе стандарта StageConnect. Новый стандарт отличается выдающимися техническими характеристиками: 32 канала несжатого PCM-звука в различных конфигурациях входов/выходов, 24 бит при 48 кГц, задержка менее 0,5 мс. Для оптимальной работы и длинных линий требуется DMX-кабель 110 Ом.

Экосистема и не только

Серия DN48XX — первое поколение интерфейсов ввода-вывода для новой экосистемы StageConnect. Эта экосистема была представлена вместе с микшерным пультом Behringer WING. Хотя серия DN48XX разрабатывалась с расчётом на пульт WING, устройства можно использовать и с другими устройствами SC, например Midas HUB4. Новая экосистема открывает широкое поле для аудиоустройств. Будь то распределённые устройства ввода-вывода на сцене или оборудование в боковой стойке — применения серии DN48XX практически безграничны.

Каскадируйте интерфейсы под свои задачи

Неважно, используете ли вы StageConnect для подключения внешних эффектов, радиосистем или систем воспроизведения, — устройства серии DN48XX Klark Teknik и Midas легко соединяются последовательно под нужную конфигурацию входов/выходов. При общей пропускной способности 32 канала любые комбинации — от 32 входов через 16 входов и выходов параллельно до 32 выходов — достигаются разными сочетаниями интерфейсов DN48XX, соединённых простым XLR-кабелем. Для адаптации под разные задачи DN4816U имеет кнопку настройки конфигурации входов/выходов USB.

Питание от DC или StageConnect

Устройства серии DN48XX могут питаться от источника постоянного тока или через StageConnect. Каждый SC Master по конструкции выдаёт 18 Вт мощности, которую могут использовать устройства в цепочке. В зависимости от потребляемой мощности несколько устройств в цепочке могут получать фантомное питание от одного Master-устройства. Следует отметить, что устройство SC в цепочке, получающее питание от DC, также может питать другие устройства, подключённые к его порту Master. Для проверки энергопотребления вашей конфигурации используйте StageConnect Calculator. Этот инструмент проверяет виртуально сконфигурированную цепочку на длину DMX-кабелей, питание, маршрутизацию звука и другие параметры.

Автоматическая конфигурация шины

Есть два способа настроить цепочку SC: вручную с помощью таких устройств, как WING, или с помощью автоматической конфигурации шины. Этот процесс адаптирует конфигурацию входов и выходов шины SC в зависимости от подключённых устройств. Просто подключите устройства — и Master-устройство цепочки автоматически изменит маршрутизацию. Для проверки и планирования конфигураций доступно ПО SSC Tool, предоставляющее информацию о маршрутизации и длине DMX-кабеля, управлении питанием и других параметрах.

ULTRANET — бесшовная интеграция

Проверенная технология Ultranet передаёт до 16 независимых каналов 24-битного цифрового звука по одному кабелю CAT5 между совместимыми цифровыми устройствами. Устройства серии DN48XX обеспечивают подключение Ultranet для преобразования между StageConnect и Ultranet. Так более 1 миллиона представленных на рынке устройств Ultranet — таких как система мониторинга P16, микшеры AIR и акустические системы Turbosound — можно интегрировать в новую экосистему.

StageConnect Calculator

StageConnect Calculator (SCC Tool) — инструмент для проверки и планирования конфигураций. Вы можете создать виртуальную цепочку SC и изучить маршрутизацию в прямом и обратном направлении. Калькулятор также показывает максимальную длину DMX-кабелей, бюджет мощности и общую стабильность соединения. Можно виртуально менять конфигурацию отдельных устройств, их порядок и интуитивно добавлять или удалять устройства из цепочки. Это позволяет исследовать возможности маршрутизации сигналов в новой экосистеме.

Встроенное преобразование частоты дискретизации

DN4816U выполняет преобразование частоты дискретизации, отделяя вход Ultranet от StageConnect и USB. Это позволяет подключать источники Ultranet к пульту WING, сохраняя оба источника синхронизации независимыми. Особенно полезно, когда сигналы берутся по Ultranet с ушной мониторной системы на сцене, а для FOH сохраняется независимая синхронизация.

Автоматически адаптирующаяся маршрутизация

DN4816U автоматически настраивает маршрутизацию в зависимости от подключённой периферии. Для этого устройство отслеживает все физические подключения и адаптирует маршрутизацию в зависимости от обнаруженных устройств. Это обеспечивает безупречную интеграцию и идеальную конфигурацию входов/выходов за считанные секунды. Помимо очень интуитивной работы, это экономит много времени при подготовке к разным задачам. Список всех вариантов маршрутизации для разных подключений приведён в кратком руководстве (Quick Start Guide).

Особенности:

• Интерфейс размером с DI-бокс для подключения устройств StageConnect к системам Behringer Ultranet и многоканальному USB-аудио
• Передача 32 каналов StageConnect с задержкой менее миллисекунды, несжатый PCM 24 бит, 44,1/48 кГц, по стандартному микрофонному XLR- или DMX-кабелю
• Асинхронное 32-канальное преобразование частоты дискретизации позволяет соединять разные домены синхронизации и частоты дискретизации с задержкой 0,4 мс и динамическим диапазоном 140 дБ
• Поддержка двунаправленных аудиоконфигураций с данными управления и дистанционным питанием 12 В DC / 18 Вт
• Порты Master и Slave позволяют обмениваться многоканальным звуком с цепочкой других устройств StageConnect
• Можно использовать для отправки сигналов StageConnect или USB на персональные мониторные микшеры P16 или акустические системы Turbosound iQ
• Сигналы Behringer Ultranet можно преобразовать в потоки StageConnect или USB
• Режим Slave для работы с микшерными пультами, стейджбоксами и хабами с поддержкой StageConnect
• Внешний блок питания для автономной работы и подачи дистанционного питания на выход StageConnect Master

Технические характеристики:

• Ёмкость шины StageConnect: 32 канала, PCM-аудио 24 бит
• Задержка ввода-вывода: 0,1 мс

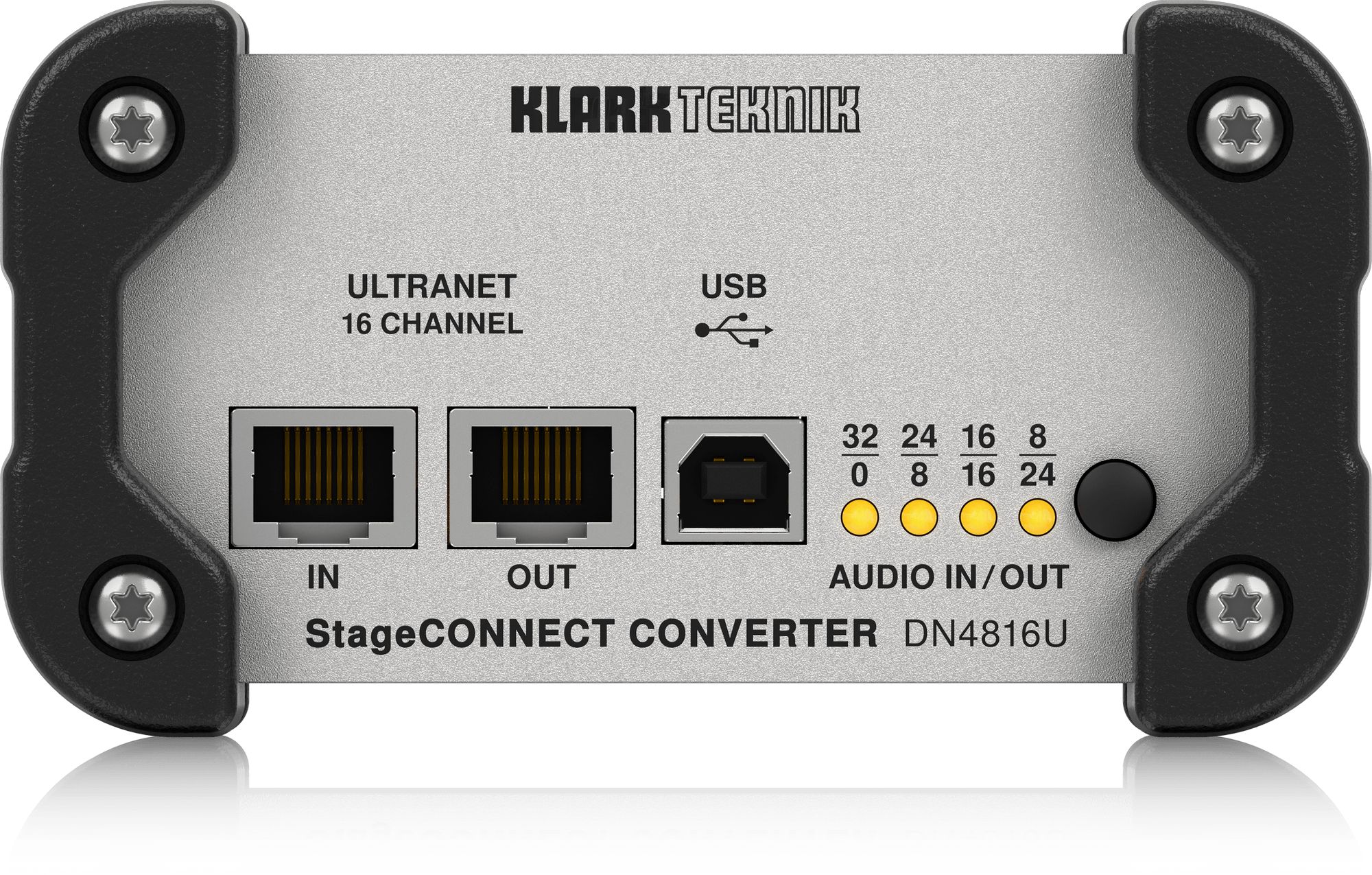

• Ultranet: 2 x RJ45
• Макс. длина экранированного кабеля CAT5e: 75 м

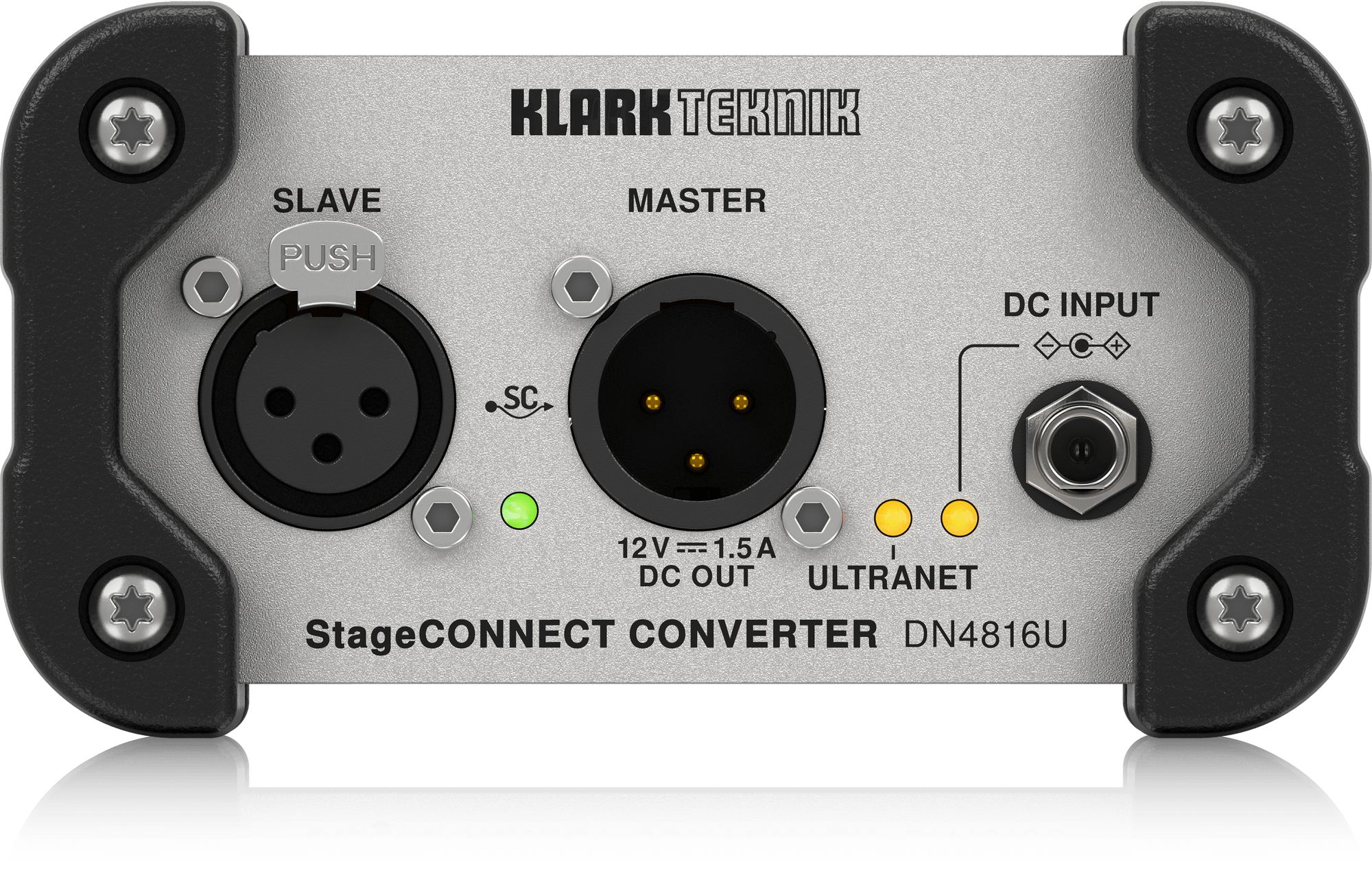

• StageConnect: 1 XLR «папа», 1 XLR «мама»
• Экранированный симметричный DMX-кабель 110 Ом: макс. 40 м
• USB: Type B
• Конфигурации USB-аудио вход / выход: 32 / 0, 24 / 8, 16 / 16, 8 / 24 канала
• USB Audio Class 2, совместимость с ОС: Win10 (ASIO/WDM), OSX (CoreAudio), Linux
• Стандартный диапазон рабочих температур: 5 - 45 °C
• Размеры: 118 x 63 x 112 мм
• Вес: 0,71 кг
