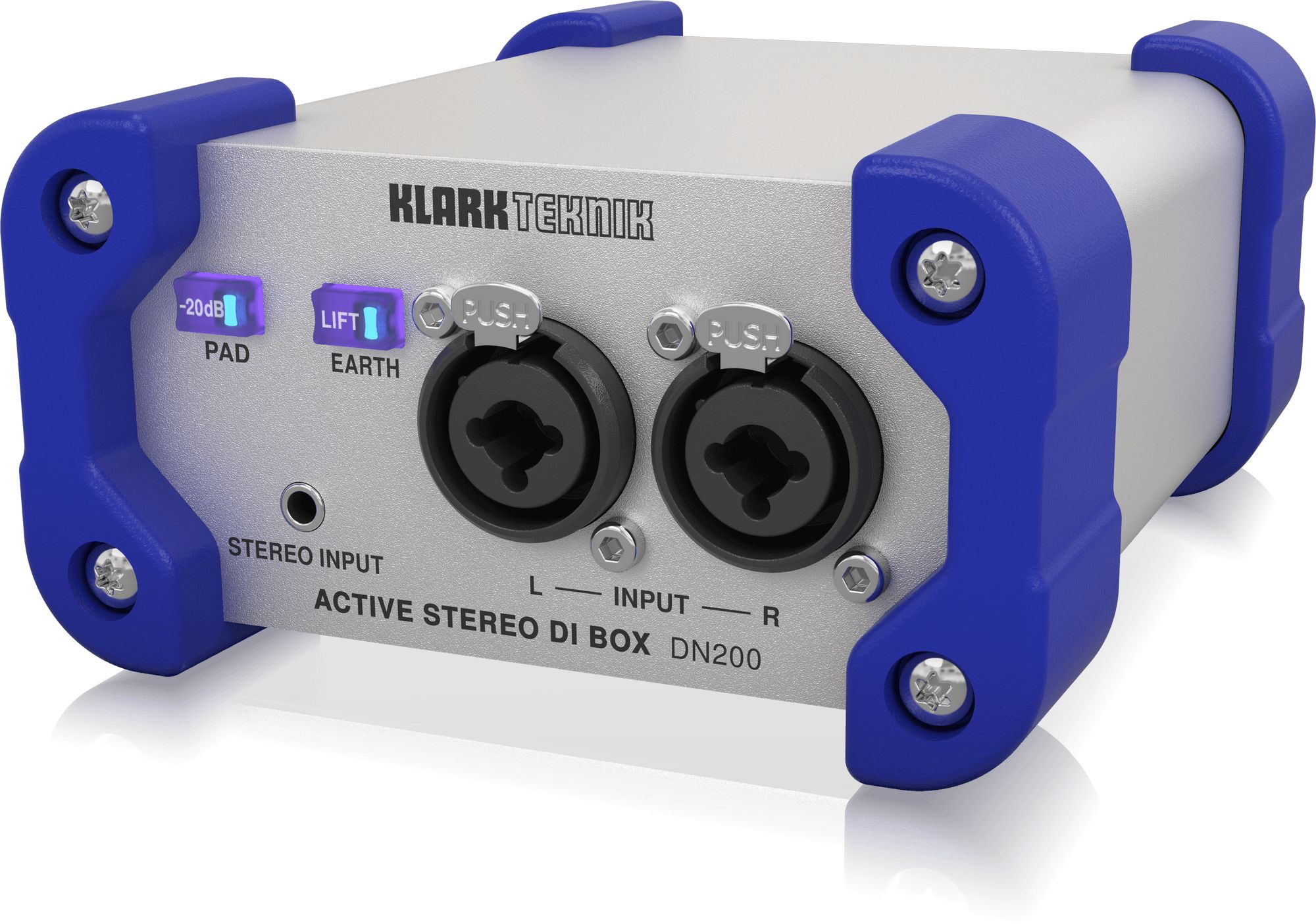

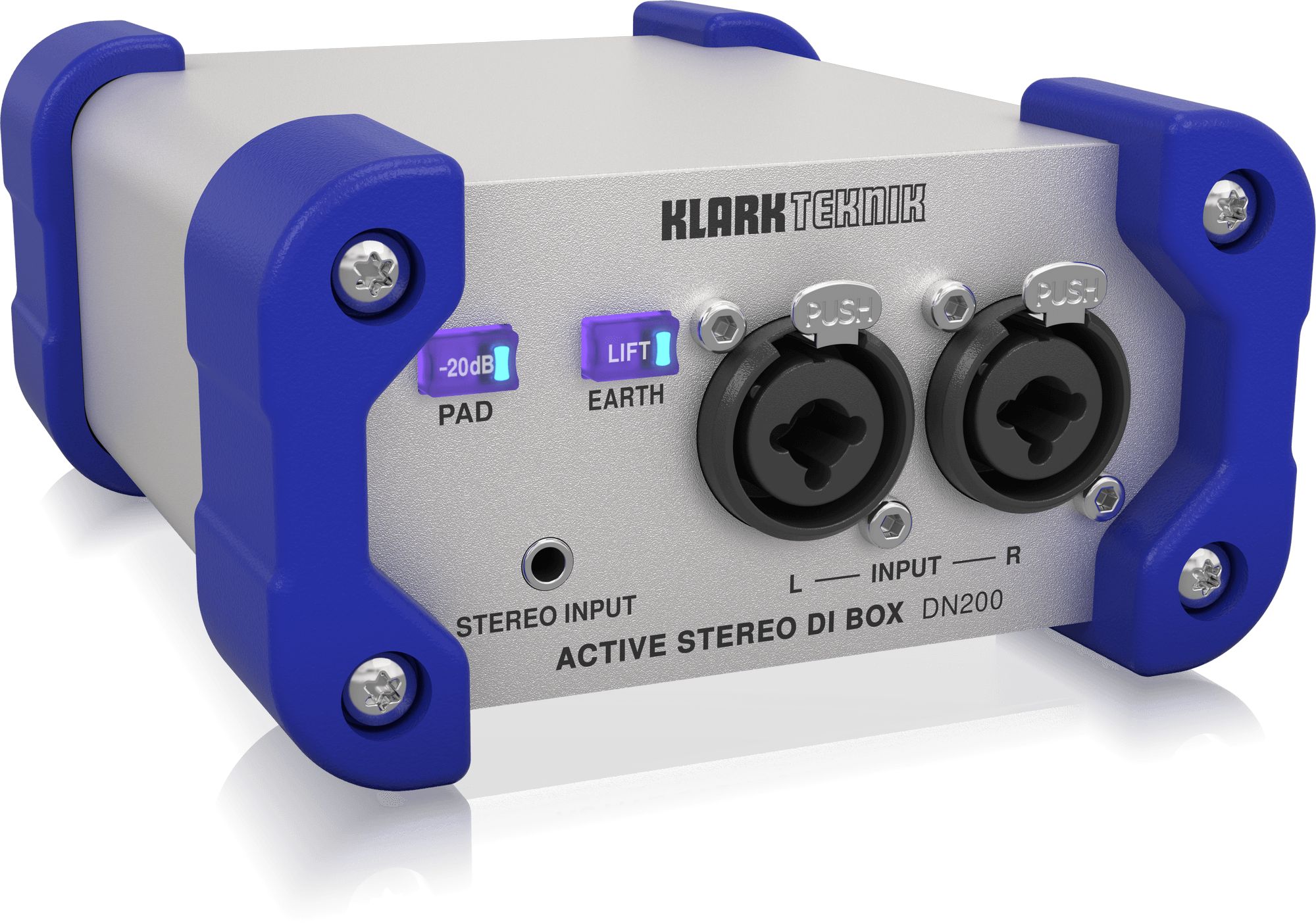

Klark Teknik DN 200 V2

2-канальный активный DI-бокс с расширенным динамическим диапазоном, режимами суммирования и разделения, аттенюатором 20 дБ и разделением земли входа и выхода.

Два источника на входе — симметричные XLR на выходе

Пульту нужны симметричные линии, а ваш стереоисточник приходит по несимметричным джекам или кабелю 1/8". DN200 V2 стоит между ними: он передаёт два канала на симметричные выходы XLR. Питание — фантомное +48 В от микшера или интерфейса записи.

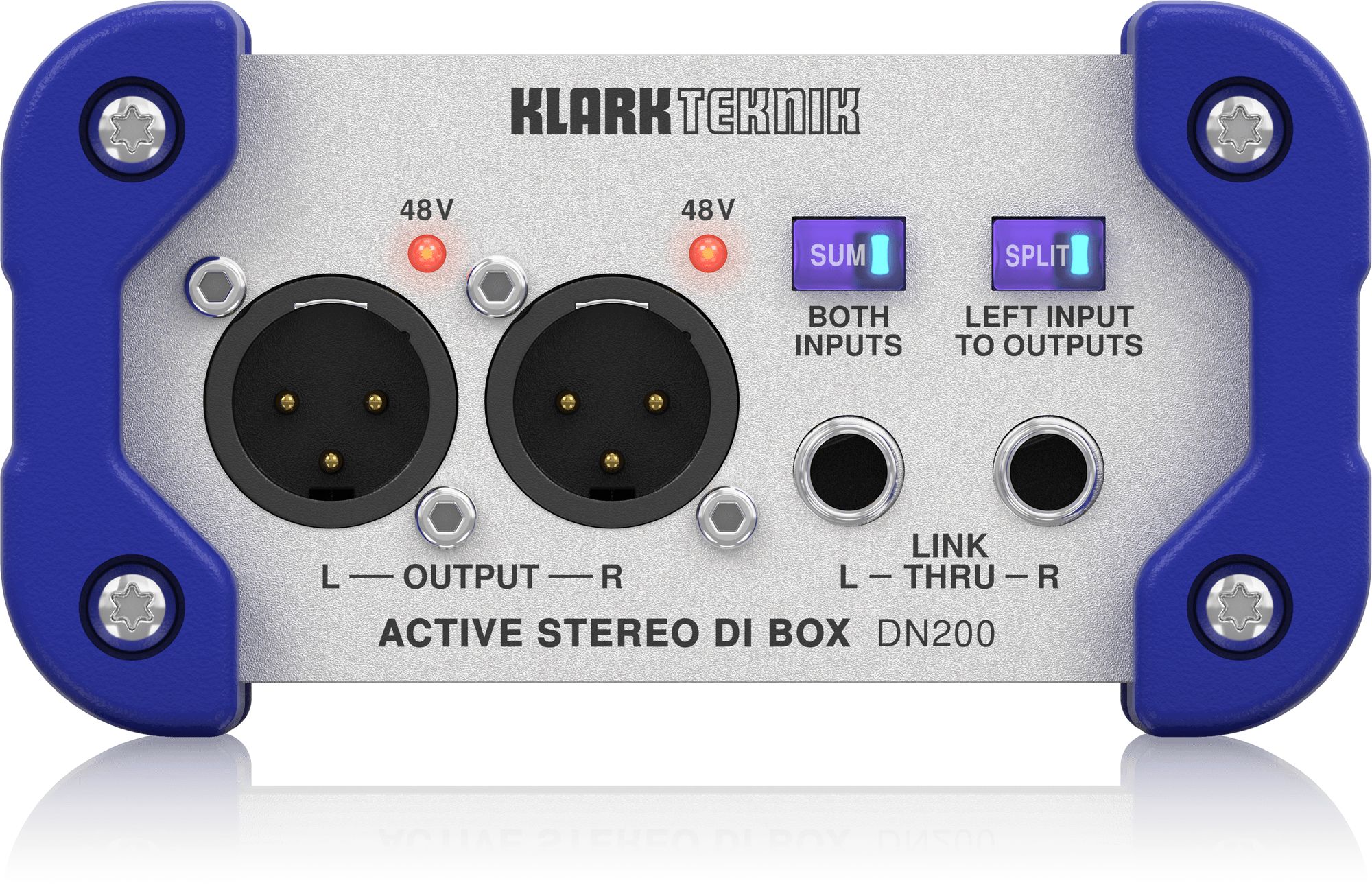

Суммирование, разделение или стерео

SUM складывает левый и правый входы и подаёт результат на оба выхода. SPLIT направляет левый вход на левый и правый выходы. Для любого из режимов фантомное питание нужно на обоих выходных подключениях. При подключении одного канала DN200 по-прежнему работает как моноустройство.

Когда сигнал слишком горячий или система фонит

Для горячих сигналов PAD ослабляет вход на 20 дБ. EARTH разделяет земли входа и выхода. Это может устранить контуры заземления между оборудованием, подключённым к разным электросетям. Светодиод 48V загорается, когда устройство получает достаточное фантомное питание.

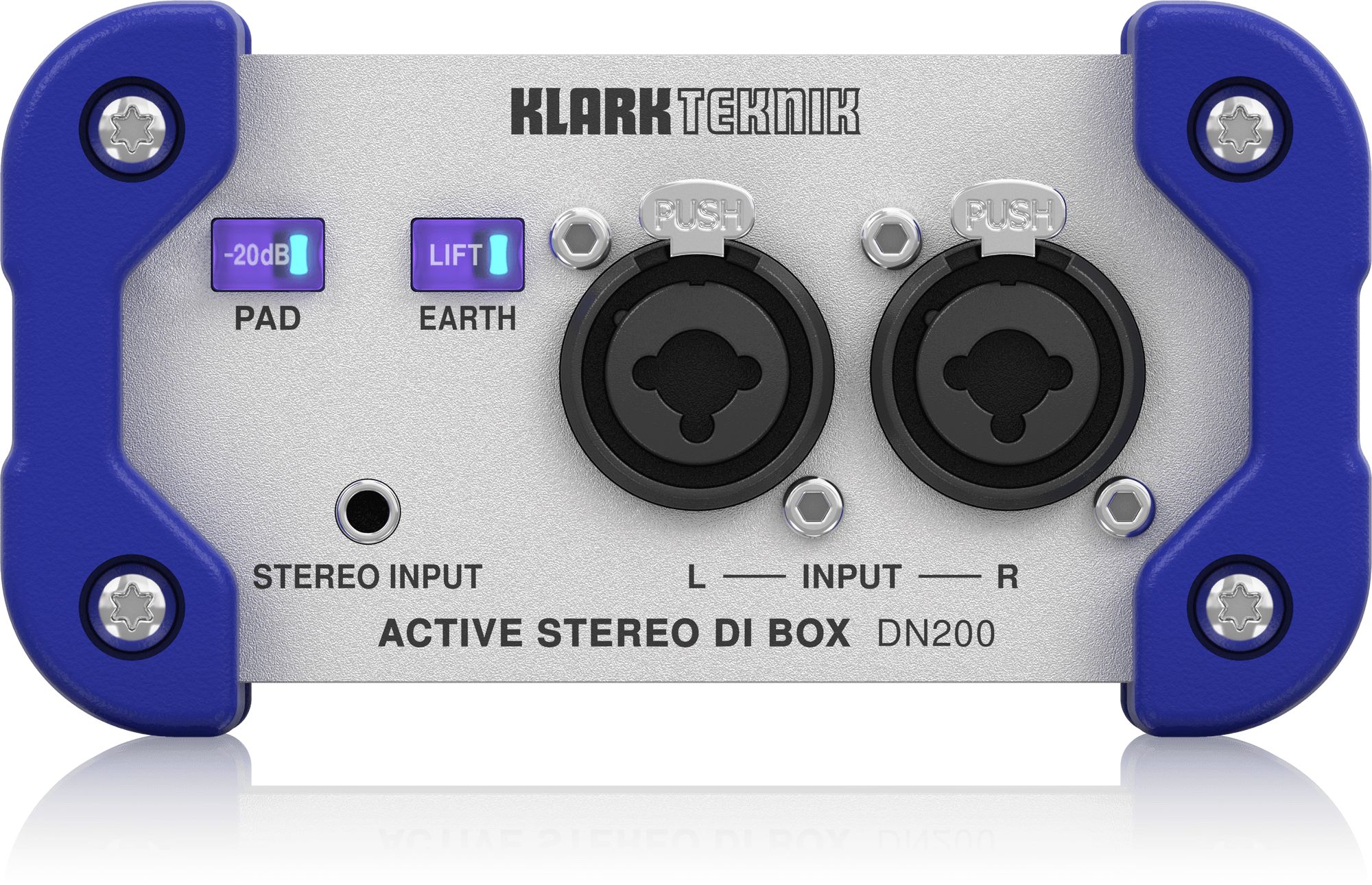

Входы для любого источника

Входы L/R принимают симметричные или несимметричные кабели XLR или 1/4". LINK THRU передаёт сигналы дальше по кабелям 1/4". Стереоджек 1/8" TRS принимает источник линейного уровня, при этом джеки L/R и LINK THRU остаются неподключёнными. Устройство весит 0,65 кг, частотный диапазон — от 20 Гц до 20 кГц, ±1 дБ.

Особенности:

• 2-канальный активный DI-бокс с большим запасом по уровню и фантомным питанием +48 В для расширенного динамического диапазона
• Режимы суммирования и разделения для гибкой маршрутизации сигнала
• Полностью трансформаторная развязка обеспечивает электрическое разделение между системой звукоусиления и сценическим оборудованием
• Симметричные линейные входы на комбо-разъёмах XLR промышленного стандарта и высокоомные входы 1/4" TRS
• Стереовход 1/8" TRS для подключения бытовой аудиотехники
• Независимое фантомное питание каждого канала для максимальной надёжности
• Общие переключатели входного аттенюатора 20 дБ и отключения земли (earth lift)
• Корпус из алюминиевого профиля с защитными резиновыми уголками
• Компактная и прочная конструкция

Технические характеристики:

Входы

• Разъёмы: 2 x комбо XLR, 2 x сквозных джека 1/4" TRS, стереоджек 1/8" TRS
• Импеданс: 1 МОм (комбо и сквозные джеки, симметричные), 20 кОм (только комбо XLR), 500 кОм (стереоджек 1/8" TRS, несимметричный)
• Максимальный входной уровень: 28 дБu для комбо XLR и сквозных джеков TRS (с аттенюатором), 21 дБu для джека 1/8" TRS (с аттенюатором)
• Аттенюатор: 20 дБ

Выходы

• Разъёмы: 2 x 3-контактных XLR
• Импеданс: 50 Ом
• Максимальный выходной уровень: 13 дБu на нагрузке 10 кОм, 10 дБu на нагрузке 600 Ом
• Минимальная нагрузка: 600 Ом

Характеристики системы

• Шум: -103 дБu, от 22 Гц до 22 кГц невзвешенный, вход нагружен резистором 10 кОм
• Частотная характеристика: от 20 Гц до 20 кГц, ±1 дБ, нагрузка 10 кОм
• Искажения (THD + N): обычно 0,005% на 1 кГц, +10 дБu
• Перекрёстные помехи: -100 дБ на 1 кГц, входы нагружены
• Размеры: 118 x 63 x 142 мм
• Вес: 0,65 кг
