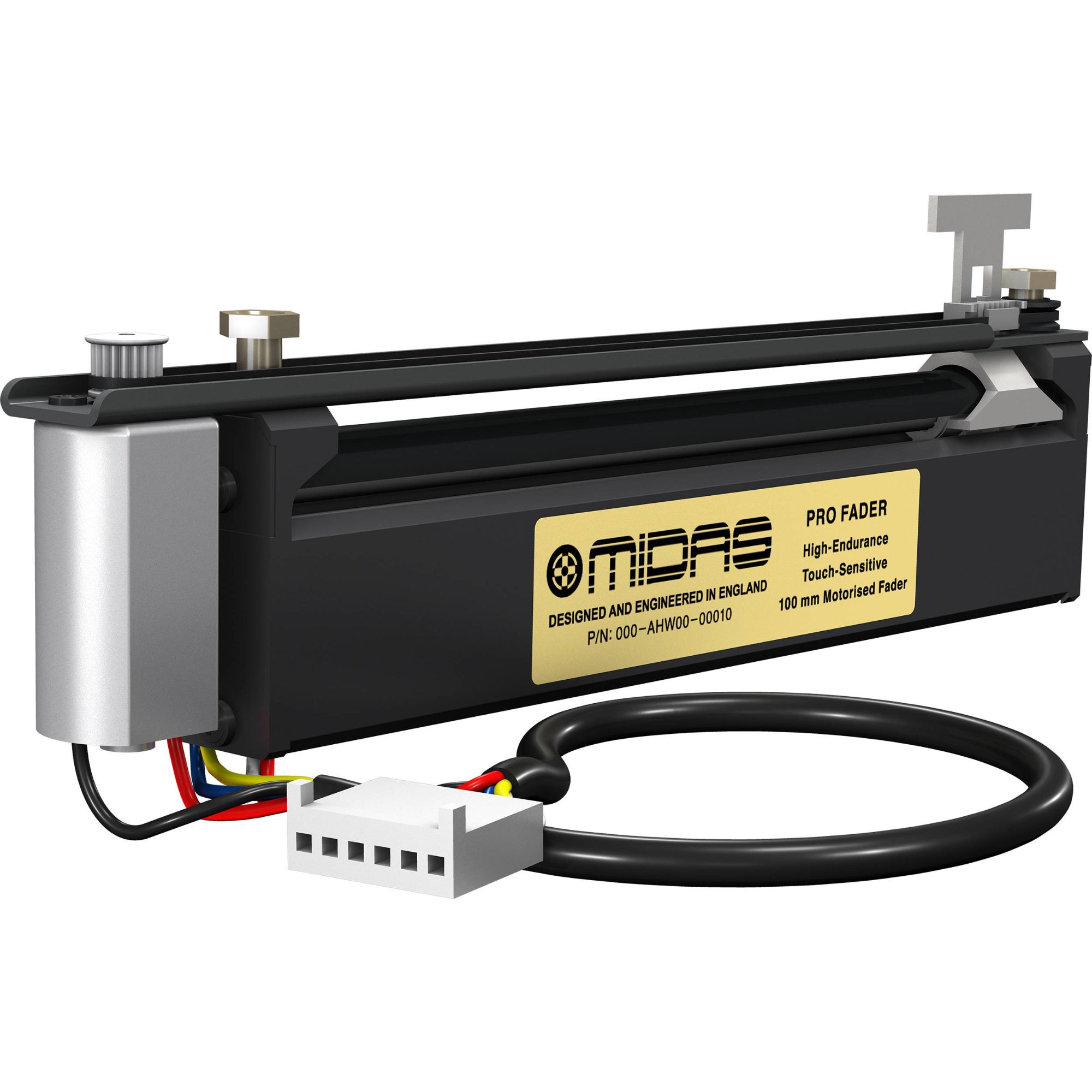

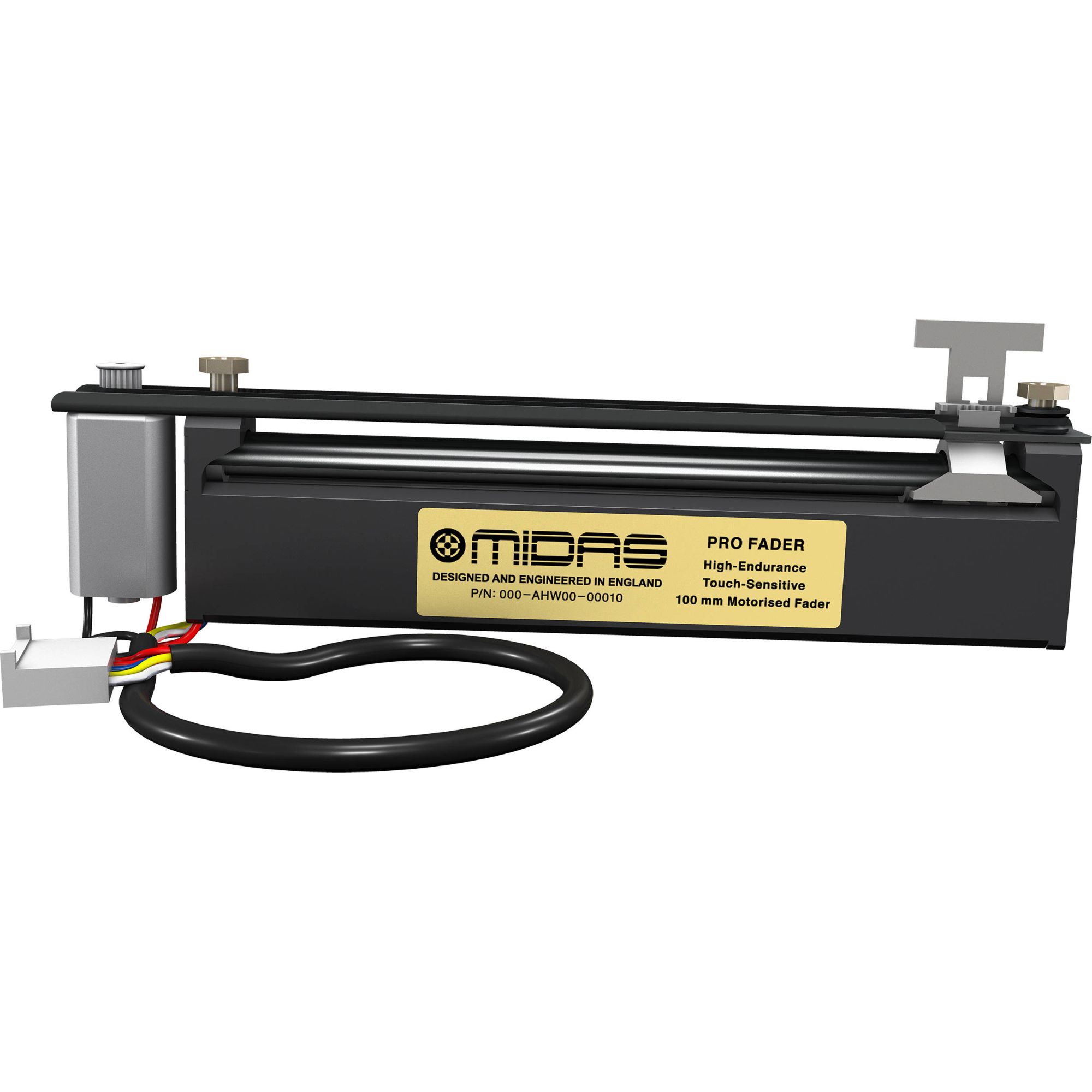

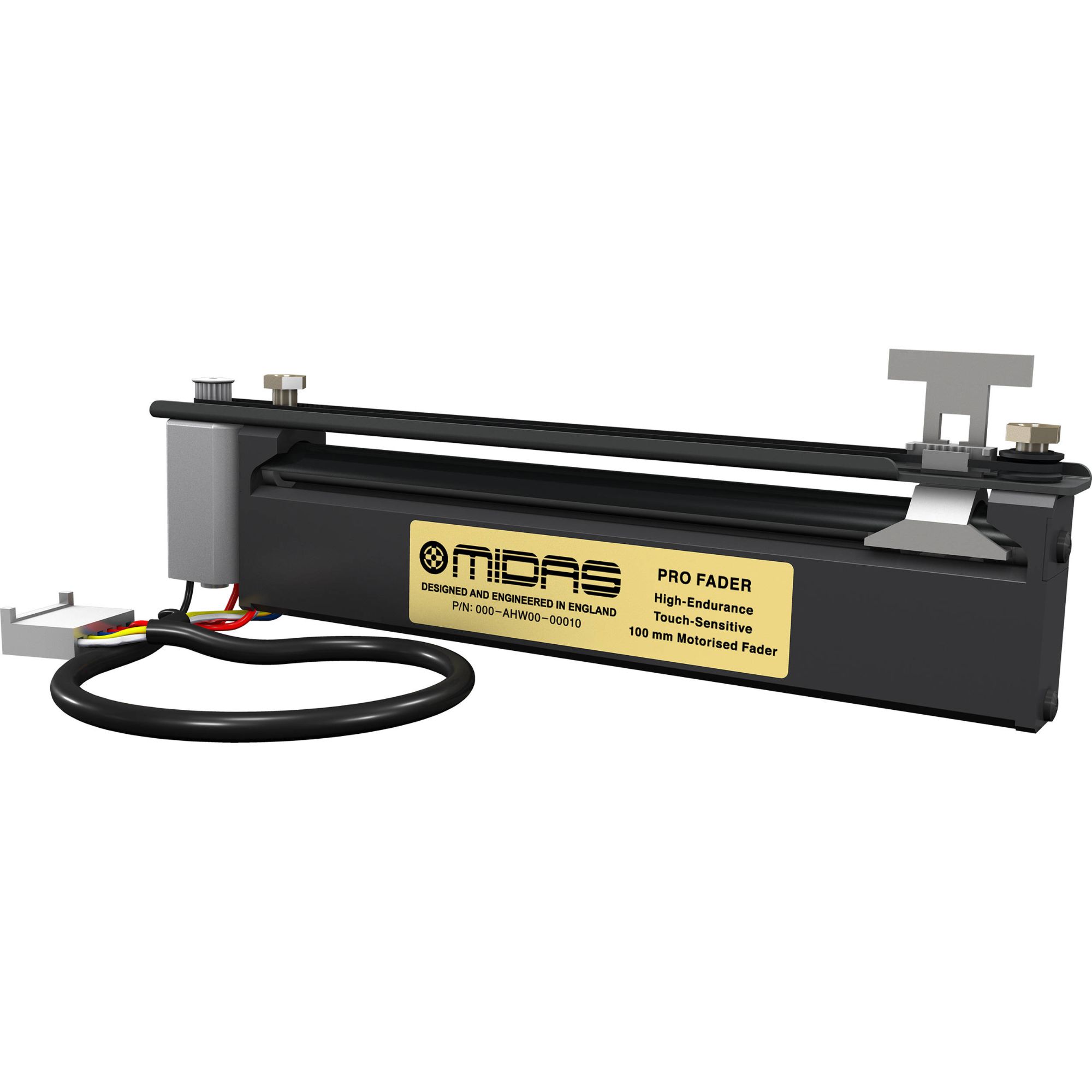

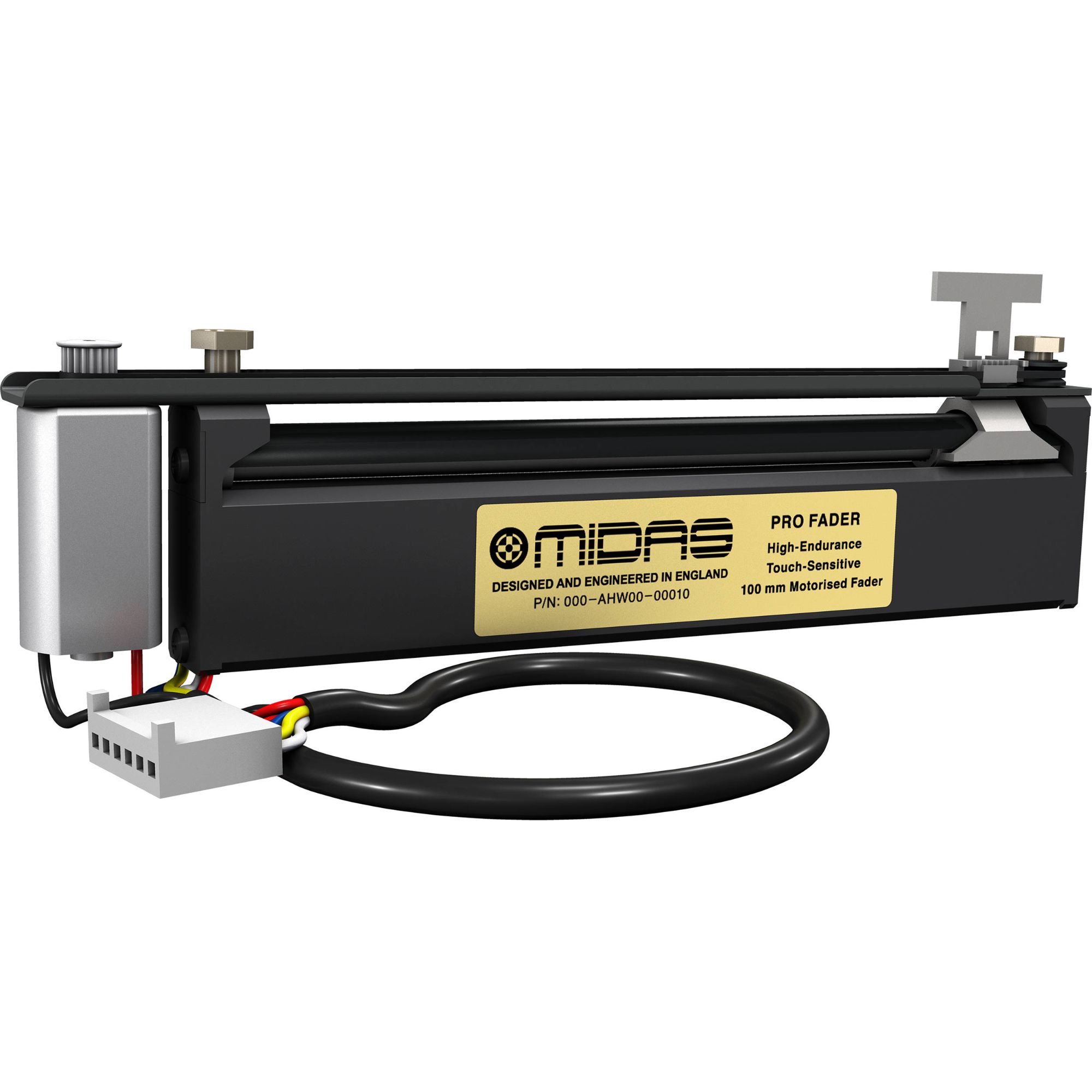

Klark Teknik PRO FADER (200 mm)

Комплект из 5 износостойких сенсорных моторизованных фейдеров 100 мм (кабель 200 мм).

Не удовлетворившись существующим на рынке выбором моторизованных фейдеров, Midas создала PRO FADER, рассчитанный на ресурс до миллиона циклов — втрое больше, чем у других ведущих производителей, — и обеспечивающий высокую линейность, прочность и плавный ход при работе. Это решение принесло и множество других преимуществ, включая полный контроль качества производственного процесса и более низкую себестоимость, выгода от которой передаётся покупателям.

Как производитель цифровых пультов, Midas видит реальное применение моторизованных фейдеров так, как не может видеть производитель комплектующих. Междисциплинарный проект разработки объединил механическое проектирование, оптимизацию электроники и ПО со строгой программой испытаний и вложениями в материаловедение, чтобы добиться наилучших характеристик в реальной работе в пультах Midas серии PRO. Для контактных пальцев токосъёмника используются полудрагоценные металлы благодаря их износостойкости, а прецизионные резистивные дорожки обеспечивают высоколинейную точность позиционирования в сочетании с долговечностью и равномерным откликом при работе.

PRO FADER (200 мм) имеет высокоточную дорожку с ходом 100 мм и линейной характеристикой 10 кОм, идеально подходящую для сервоуправления. Встроенная сенсорная дорожка и токопроводящая T-образная планка позволяют реализовать в ПО автоматический выбор канала, а также определять, что фейдер удерживается рукой, чтобы мотор не включался. PRO FADER (200 мм) крепится к лицевым панелям пульта двумя стойками с резьбой M3 с межцентровым расстоянием 120 мм. В комплекте кабель длиной 200 мм с подключениями резистивной дорожки 10 кОм, сенсорной дорожки и мотора.

PRO FADER (200 мм) поставляется комплектом из пяти фейдеров и подходит для входных и выходных секций фейдеров всех цифровых пультов и центров управления Midas серии PRO. PRO FADER (200 мм) также заменяет стандартные компоненты, такие как Penny+Giles PGFM3200, Alps K-Fader и другие аналогичные моторизованные фейдеры 100 мм.

Архитектурные и инженерные спецификации

• Моторизованный фейдер предназначен для использования в цифровых микшерных пультах и центрах управления в составе линейной сервосхемы определения положения.
• Ресурс моторизованного фейдера — до 1 миллиона циклов.
• Дорожка с линейной характеристикой 10 кОм ± 20%, линейность ± 2%.
• Ход — 100 мм.
• Контактные пальцы токосъёмника изготовлены из сплава палладий-серебро-медь.
• Сенсорная дорожка, соединённая с токопроводящим креплением T-образной планки через набор контактных пальцев.
• Мотор Mabuchi FF-050SB-09250.
• Кабельный жгут номинальной длиной 200 мм с 6-контактным разъёмом Molex 22-01-2065 и обжимными контактами 08-50-0031.
• Габаритные размеры: длина 150 мм x ширина 13 мм x высота 47 мм.
• Крепление стойками с резьбой M3 с межцентровым расстоянием 120,0 мм.
• Моторизованный фейдер — Midas PRO FADER (200 мм), альтернативы не допускаются.
