Klark Teknik DN370

DN370 — новейший эволюционный шаг в процессе совершенствования конструкции, берущем начало более 40 лет назад с самых первых графических эквалайзеров KLARK TEKNIK. Улучшенная характеристика Proportional-Q воссоздаёт характеристику классического одноканального графического эквалайзера DN27 с помощью современных твердотельных схем и технологий производства. DN370 — двухканальный 30-полосный графический эквалайзер с плавно перестраиваемыми фильтрами высоких и низких частот и двумя перестраиваемыми режекторными фильтрами на канал. Этот гибкий набор инструментов корректирующей эквализации и фильтрации идеален как для фронтального звука (FOH), так и для сценического мониторинга, где плавная коррекция и хирургически точные узкие режекции, возможные только благодаря характеристике Proportional-Q, повышают разборчивость, а также устраняют инфранизкочастотный гул, резонансы помещения и акустических систем и стоячие волны. DN370 рассчитан и на инсталляторов и оснащён разъёмами типа Phoenix для удобства монтажа.

Улучшенная характеристика Proportional-Q

Улучшенная эквализация Proportional-Q от KLARK TEKNIK имеет ключевые преимущества перед более распространёнными на рынке графическими эквалайзерами Constant-Q. Характеристика Constant-Q поднимает или опускает всё более широкую полосу частот, в результате чего при устранении проблемных частот эквалайзером Constant-Q теряется большая часть спектра. Если для компенсации сделать характеристику эквалайзера Constant-Q уже, при небольших подъёмах и спадах в АЧХ появляется неравномерность. Напротив, при характеристике Proportional-Q при небольших спадах или подъёмах ширина фильтра относительно велика, что позволяет мягко корректировать спектр, но по мере увеличения подъёма или спада она становится всё уже, давая более «сфокусированную» характеристику и обеспечивая быстрое и эффективное подавление проблемных частот. При этом улучшенная характеристика Proportional-Q DN370 минимизирует взаимовлияние соседних полос, позволяя тонко корректировать тембр без неравномерности АЧХ и сохраняя больше музыкального содержания.

Полный контроль фильтров

DN370 дополняет секцию графического эквалайзера Proportional-Q полным набором плавно перестраиваемых фильтров для точной коррекции звукового спектра. Ручки управления имеют функцию нажатия для включения и выключения фильтра с сохранением настройки частоты и светодиодные кольца подсветки для контроля состояния «с одного взгляда», даже на большом расстоянии и под широкими углами обзора. Фильтр высоких частот 12 дБ/окт с диапазоном от 20 Гц до 500 Гц незаменим для плавного подавления нежелательных низких и инфранизких частот, особенно с современными компактными напольными мониторами. Фильтр низких частот 12 дБ/окт с диапазоном от 2 кГц до 20 кГц позволяет повысить разборчивость, согласуя верхнюю часть АЧХ с характеристикой монитора. Два режекторных фильтра имеют перекрывающиеся диапазоны от 20 Гц до 2 кГц и от 200 Гц до 20 кГц. Режекторные фильтры позволяют хирургически удалять резонансы и обратную связь с минимальным влиянием на остальной программный материал, а также быстро корректировать частоты «между фейдерами». Возможность перекрытия режекторных фильтров друг с другом и с полосами графического эквалайзера позволяет создавать очень глубокие провалы — до 45 дБ ослабления при совместном использовании режекторных фильтров и полос графического эквалайзера. Предусмотрен регулятор усиления канала с диапазоном от полного заглушения до +6 дБ. При внезапном возникновении обратной связи на сцене им можно немедленно заглушить сигнальный тракт, пока выясняется причина.

Фейдеры высокого разрешения

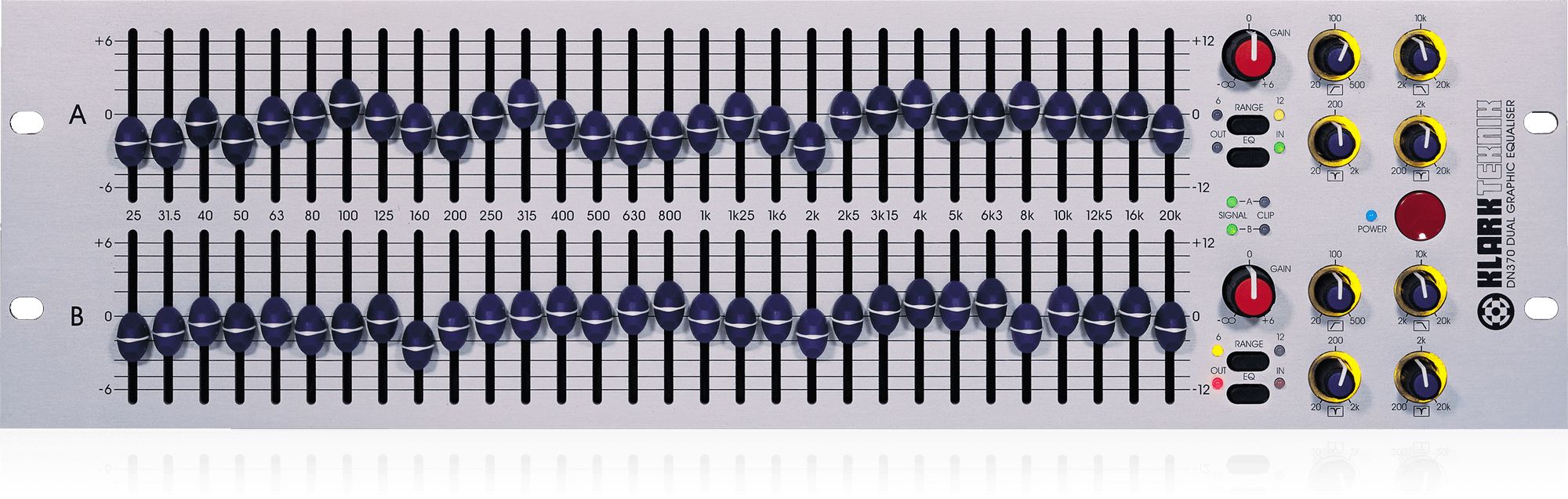

Секция графического эквалайзера DN370 оснащена прецизионными фейдерами с масляным демпфированием, длинным ходом 45 мм и фиксацией в центре, обеспечивающими высокую точность управления в диапазоне ±12 дБ; также предусмотрен диапазон ±6 дБ для повышенного разрешения и ещё более тонкой коррекции частотной характеристики. Имеются переключатели обхода канала и выбора диапазона графического эквалайзера для удобной настройки и сравнения обработанного сигнала с прямым. Фейдеры оснащены защитными крышками от проникновения грязи и пыли, что продлевает срок их службы в тяжёлых условиях.

Электронно-симметричные входы и выходы

DN370 имеет электронно-симметричные входы с отличным подавлением синфазного сигнала, а электронные серво-симметричные выходы обладают высокой нагрузочной способностью для работы на длинные кабельные линии. Хотя эквалайзеры чаще используются в разрывах пульта, DN370 вполне может работать в линии с кабелями, проложенными на большие расстояния между местом звукорежиссёра FOH, главной сценой и delay-башнями фестивальных систем звукоусиления. Реле обхода при отключении питания сохраняют сигнальный тракт при сбое питания, а утопленный выключатель питания на передней панели защищён от случайного нажатия. В качестве дополнительной опции доступна трансформаторная симметрия входов и выходов.

Создан для гастролей

Прочный стальной рэковый корпус 3U рассчитан на нагрузки концертных туров. Высококачественные разъёмы промышленного стандарта обеспечивают надёжные аудиоподключения изо дня в день.

Универсальный импульсный блок питания с автоматическим выбором напряжения

DN370 оснащён универсальным блоком питания с автоматическим определением напряжения для использования в любой стране мира.

Особенности:

• Улучшенная эквализация Proportional-Q обеспечивает как плавную коррекцию, так и узкие режекции (High-Q)
• Перестраиваемые фильтры высоких и низких частот на каждом канале со светодиодными кольцами подсветки
• Два перекрывающихся высокоточных перестраиваемых режекторных фильтра на канал со светодиодными кольцами подсветки
• Переключатели обхода канала и выбора диапазона графического эквалайзера
• Фейдеры с длинным ходом 45 мм, масляным демпфированием и пылезащитными крышками для повышенной точности и надёжности
• Реле обхода при отключении питания и утопленный выключатель питания для защиты от случайного нажатия
• Электронно-симметричные входы и выходы на разъёмах XLR и Phoenix промышленного стандарта
• Прочный рэковый корпус 3U для надёжности при мобильном использовании
• Универсальный импульсный блок питания с автоматическим выбором напряжения
